Descripción:

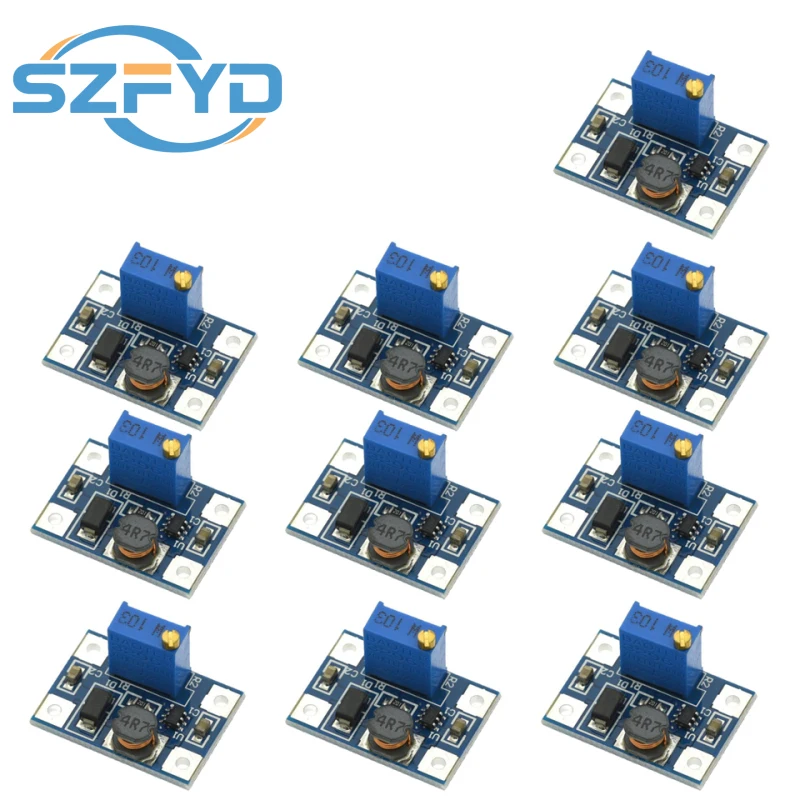

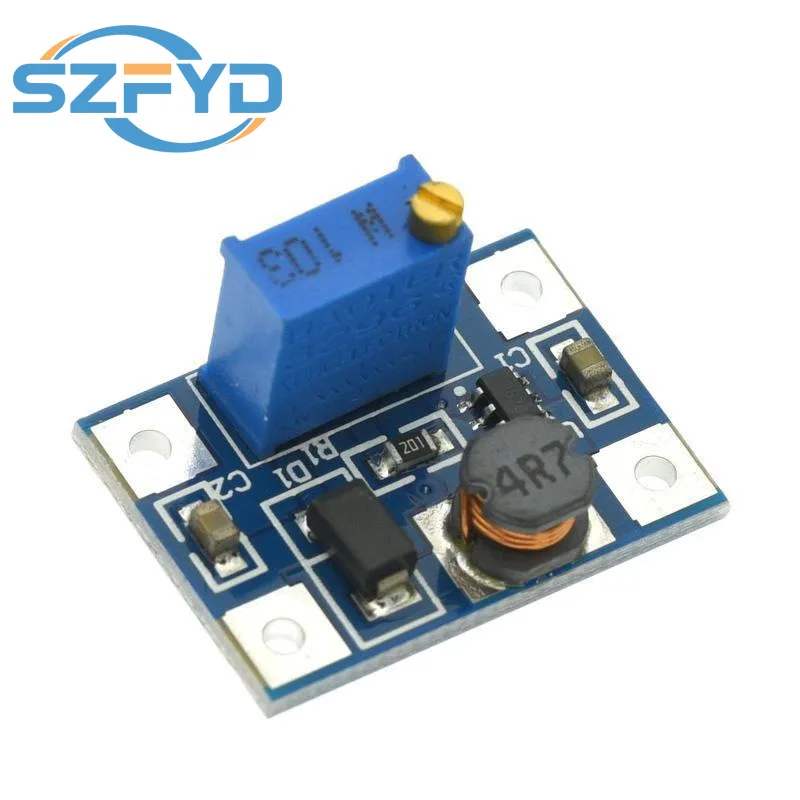

Módulo de refuerzo SX1308 que lleva el chip SX1308, su paquete es pequeño y de alta eficiencia.La potencia de salida se puede ajustar, el máximo puede llegar a 28 V y su interior integra el transistor de efecto de campo semiconductor de óxido metálico (mosfet) de resistencia interna RDS más baja de 100 mΩ, que puede realizar una gran salida de corriente de hasta 2 A.Es ampliamente utilizado en productos de redes 3G, productos digitales, fuentes de alimentación móviles, fuentes de alimentación de baterías, equipos, etc.
Características:
Frecuencia de oscilación 1,2MHz
La eficiencia es de hasta el 95%
El circuito tiene protección contra cortocircuitos y función de protección contra sobrecalentamiento.
10k para ajustar el potenciómetro, ajustar el voltaje de salida
Parámetros:
Voltaje de entrada máximo: CC 2-24 V
Voltaje máximo de salida: CC 2-28 V
Frecuencia de conmutación: 1,2 MHz
Salida de corriente máxima: 2A
1: Polo positivo del terminal de entrada de voltaje VIN
2: polo negativo del terminal de entrada de voltaje GND
3: GND es el polo negativo del terminal de salida de voltaje
4: OUT es el polo positivo del terminal de salida de voltaje, los dos GND están interconectados.
Las almohadillas de los cuatro terminales de entrada/salida de voltaje son almohadillas de 4 mm x 4 mm y el diámetro del orificio pasante es de 1 mm;
Potenciómetro de ajuste OK 5:1, seleccione el valor del voltaje de salida ajustando el potenciómetro, ajuste la dirección en sentido antihorario
aumentar hacia el valor del voltaje de salida;
6: Protección de corriente de sobrecarga SS34
