Description

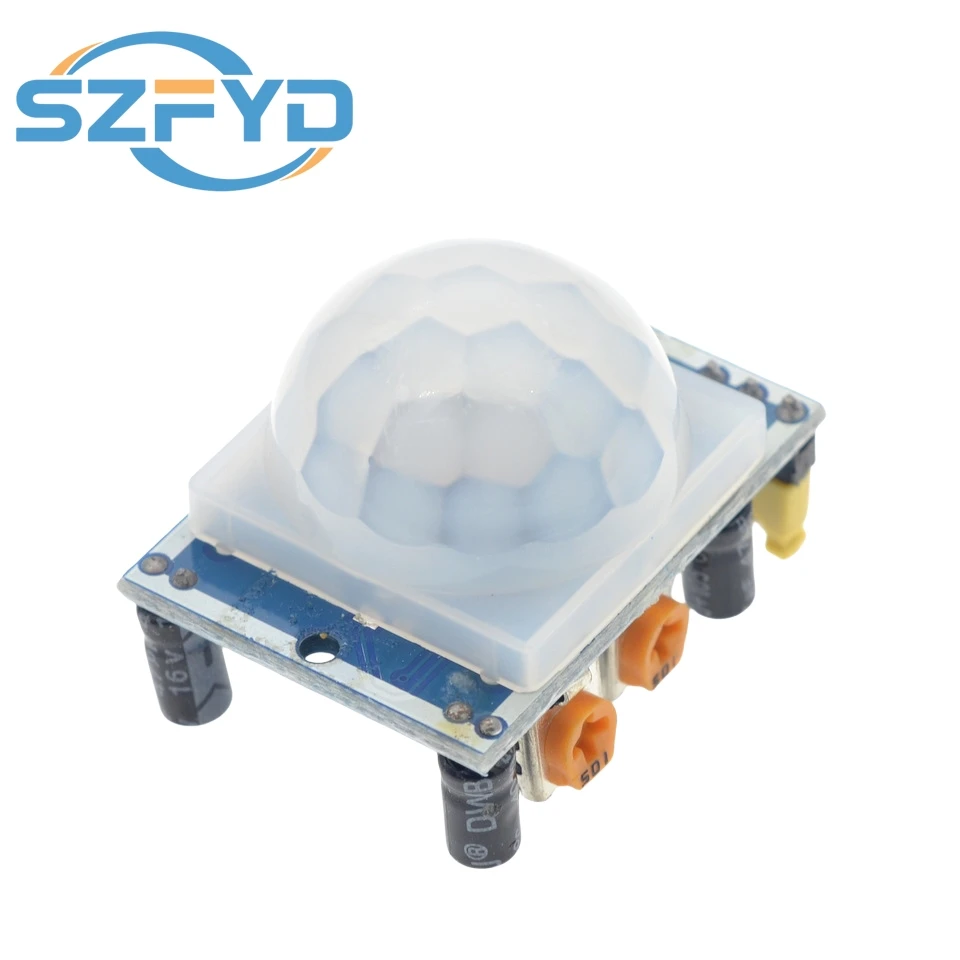

HC-SR501
1.Voltaje de funcionamiento: DC5V a 20V 2. consumo de energía estática: 65 3. Nivel de salida: alto 3,3 V, bajo 0 V 4. tiempo de retardo: ajustable (0,3 segundos ~ 18 segundos) 5. el tiempo de embargo: 0,2 segundos 6. modo de disparo: l no repetible, h se puede repetir, el valor predeterminado es h 7. rango de inducción: ángulo de cono inferior a 120 grados, hasta 7 metros 8. temperatura de trabajo:- -15~+70 9.Dimensiones del PCB: 32*24 mm, orificio para tornillo 28 mm, diámetro del tornillo 2 mm, inducción de las dimensiones de la lente: (diámetro): 23 mm (predeterminado)
Características:
1. automático: cuando alguien ingresa al rango de detección e ingresa un nivel alto, las personas que salen del rango de inducción se retrasa automáticamente al cerrar un nivel alto.Salida de nivel bajo.2. control de luz (opcional): módulo para dejar de lado una ubicación, puede configurar el control de fotos o luz intensa durante el día sin inducción.El control de luz es una característica opcional, la fotorresistencia de fábrica no está instalada.Si lo desea, compre la fotorresistencia instalada.3. dos modos de disparo: l no repetible, h se puede repetir.La opción de puente por defecto es h.A. Modo de disparo no repetible: después de que el sensor salga un nivel alto, el tiempo de retardo final, la salida cambiará automáticamente de un nivel alto a bajo.B.puede repetir la forma activada: esa salida de inducción de alto nivel Hou, en el párrafo de tiempo de retardo dentro, si tiene un ser humano en su rango de inducción dentro de las actividades, su salida se mantendrá en un nivel alto, hasta que las personas abandonen Hou solo el retraso tendrá un nivel bajo ( Detección del módulo de inducción al ser humano de cada vez que las actividades Hou extenderá automáticamente un párrafo de tiempo de retardo y, finalmente, una vez, las actividades del tiempo de retardo de los puntos4. Tiempo de apagón de inducción (configuración predeterminada: 0,2 segundos): después de cada inducción, la salida del módulo de inducción (nivel alto y bajo), puede configurar inmediatamente un tiempo de apagón; durante este tiempo, el sensor no recibe ninguna señal del sensor.Esta característica se puede lograr (salida del sensor y tiempos de bloqueo) en el intervalo entre trabajo, se puede aplicar a productos de detección de intervalos; al mismo tiempo, esta función puede inhibir diversas perturbaciones de carga en el proceso de conmutación.5. amplio rango de voltaje de funcionamiento: voltaje predeterminado DC5V a 20V6. Consumo de energía: corriente de reposo 65, especialmente adecuada para aparatos que funcionan con baterías.7. Salida de señal de alto nivel: se puede acoplar fácilmente al circuito.
1: fuente de alimentación2: salida de nivel alto y bajo3 potencia negativaH: gatillos repetiblesL: no disparadores repetiblesCDS: control de fotografíasInstrucciones de uso:1. El módulo de inducción se enciende durante aproximadamente un minuto después de la inicialización, este módulo puede generar un intervalo durante 0-3 veces, un minuto después de ingresar al modo de espera.2.Se debe evitar la luz solar directa en la medida de lo posible, fuentes de interferencia, como la iluminación de la superficie del módulo de corto alcance de la lente, para no introducir un mal funcionamiento de las señales de interferencia;utilizando el medio ambiente en la medida de lo posible para evitar el movimiento del viento, el viento provocará interferencias en el sensor.3. El módulo de inducción utiliza una sonda doble Yuan, la sonda de ventana para Yuan doble rectangular (a, Yuan b Yuan) está ubicada en una dirección más larga de los extremos, un ser humano colgante de izquierda a derecha o de derecha a izquierda caminado Shi, el espectro infrarrojo alcanza el doble Yuan de tiempo y la distancia tiene un valor deficiente, un valor deficiente más grande, una inducción más sensible, un ser humano peligro de positivo a sonda o de Shang a Xia o de Xia a arriba a Shi caminado, la detección doble de Entonces, cuando se instala el sensor, se debe proyectar las direcciones duales y las direcciones de las actividades humanas hasta la medida de lo posible en paralelo, asegúrese de que los pases humanos tengan una doble inducción mediante sondas. Para aumentar el ángulo de detección, este módulo utiliza lentes circulares, también fabrican sensores de sondas en todos los lados, pero en ambas direcciones hacia arriba y hacia abajo, el lado izquierdo y derecho sigue siendo un rango de inducción fuerte, sensibilidad, aún debe instalarse lo más lejos posible. según los requisitos anteriores.
1: fuente de alimentación2: salida de nivel alto y bajo3 potencia negativaH: gatillos repetiblesL: no disparadores repetiblesCDS: control de fotografíasInstrucciones de uso:1. El módulo de inducción se enciende durante aproximadamente un minuto después de la inicialización, este módulo puede generar un intervalo durante 0-3 veces, un minuto después de ingresar al modo de espera.2.Se debe evitar la luz solar directa en la medida de lo posible, fuentes de interferencia, como la iluminación de la superficie del módulo de corto alcance de la lente, para no introducir un mal funcionamiento de las señales de interferencia;utilizando el medio ambiente en la medida de lo posible para evitar el movimiento del viento, el viento provocará interferencias en el sensor.3. El módulo de inducción utiliza una sonda doble Yuan, la sonda de ventana para Yuan doble rectangular (a, Yuan b Yuan) está ubicada en una dirección más larga de los extremos, un ser humano colgante de izquierda a derecha o de derecha a izquierda caminado Shi, el espectro infrarrojo alcanza el doble Yuan de tiempo y la distancia tiene un valor deficiente, un valor deficiente más grande, una inducción más sensible, un ser humano peligro de positivo a sonda o de Shang a Xia o de Xia a arriba a Shi caminado, la detección doble de Entonces, cuando se instala el sensor, se debe proyectar las direcciones duales y las direcciones de las actividades humanas hasta la medida de lo posible en paralelo, asegúrese de que los pases humanos tengan una doble inducción mediante sondas. Para aumentar el ángulo de detección, este módulo utiliza lentes circulares, también fabrican sensores de sondas en todos los lados, pero en ambas direcciones hacia arriba y hacia abajo, el lado izquierdo y derecho sigue siendo un rango de inducción fuerte, sensibilidad, aún debe instalarse lo más lejos posible. según los requisitos anteriores.Con la garantía de:
