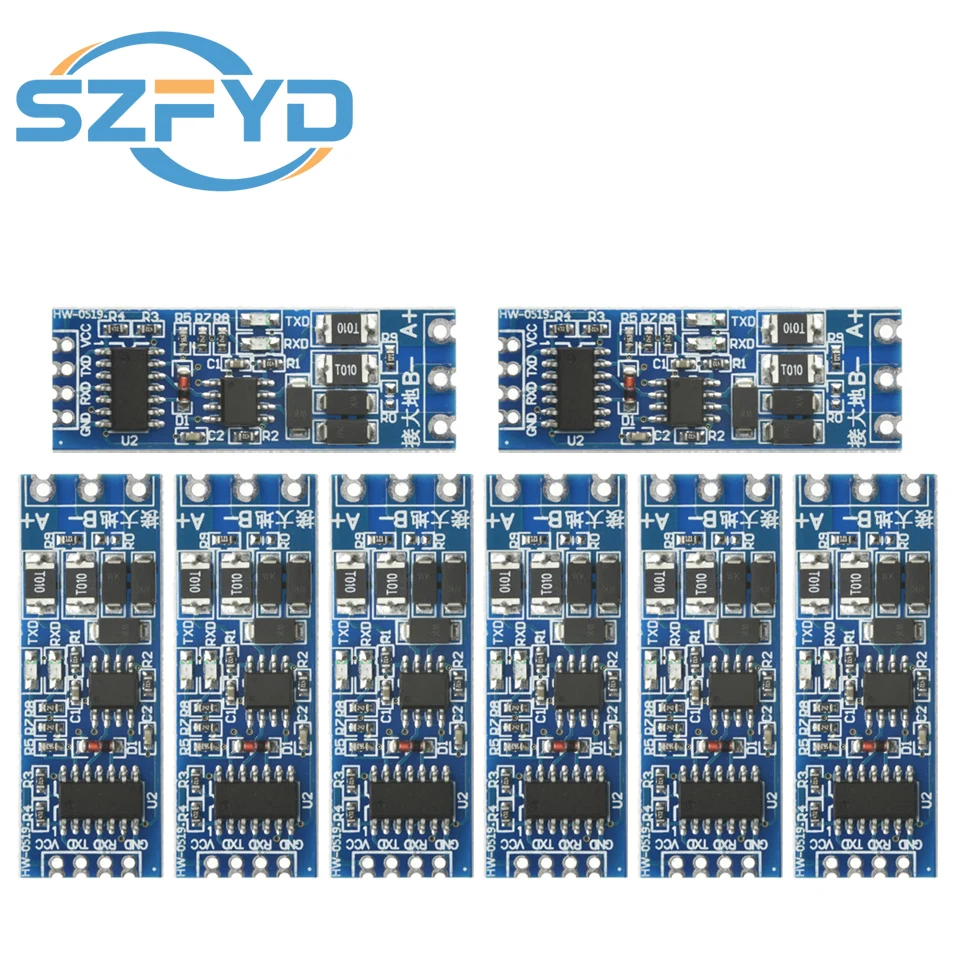

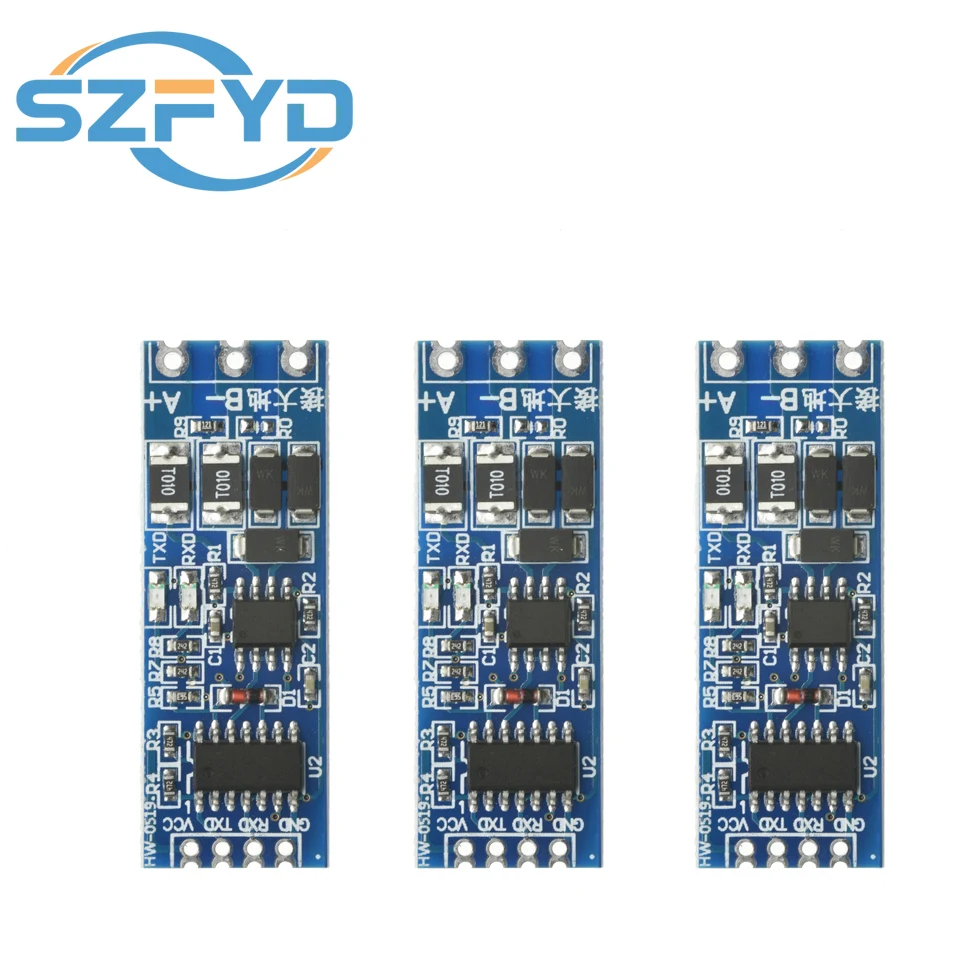

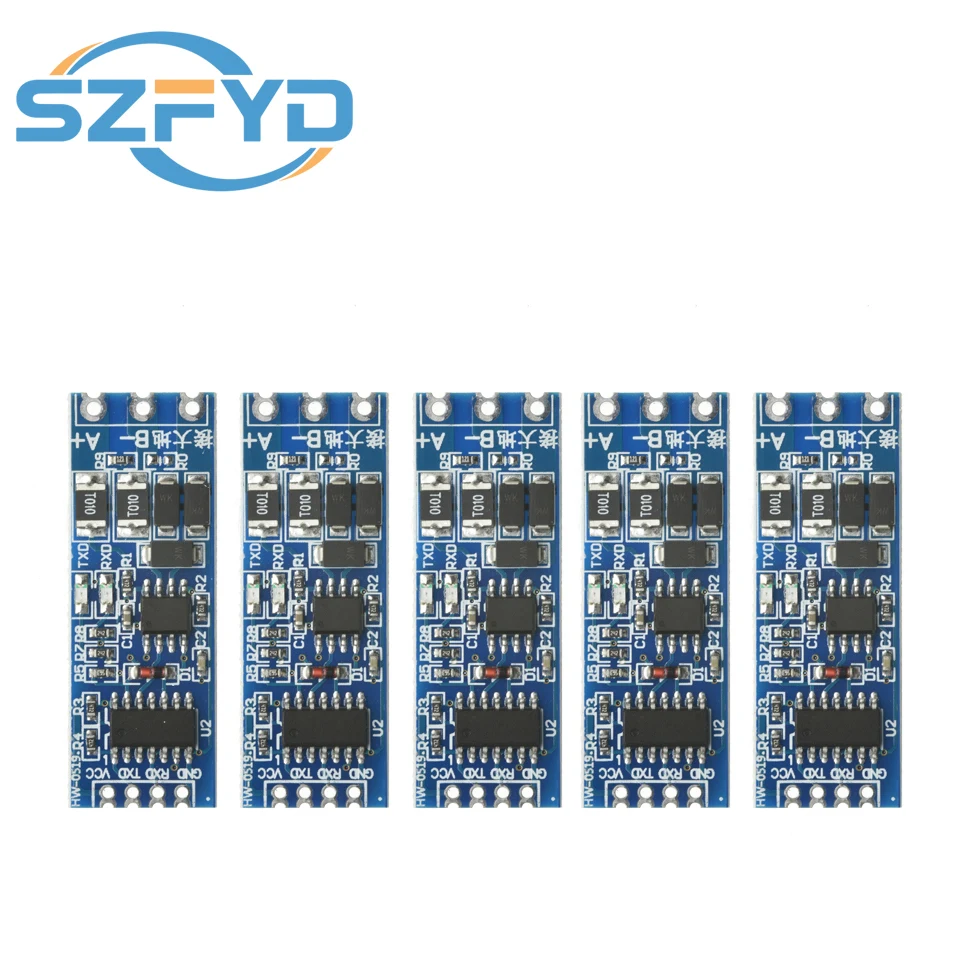

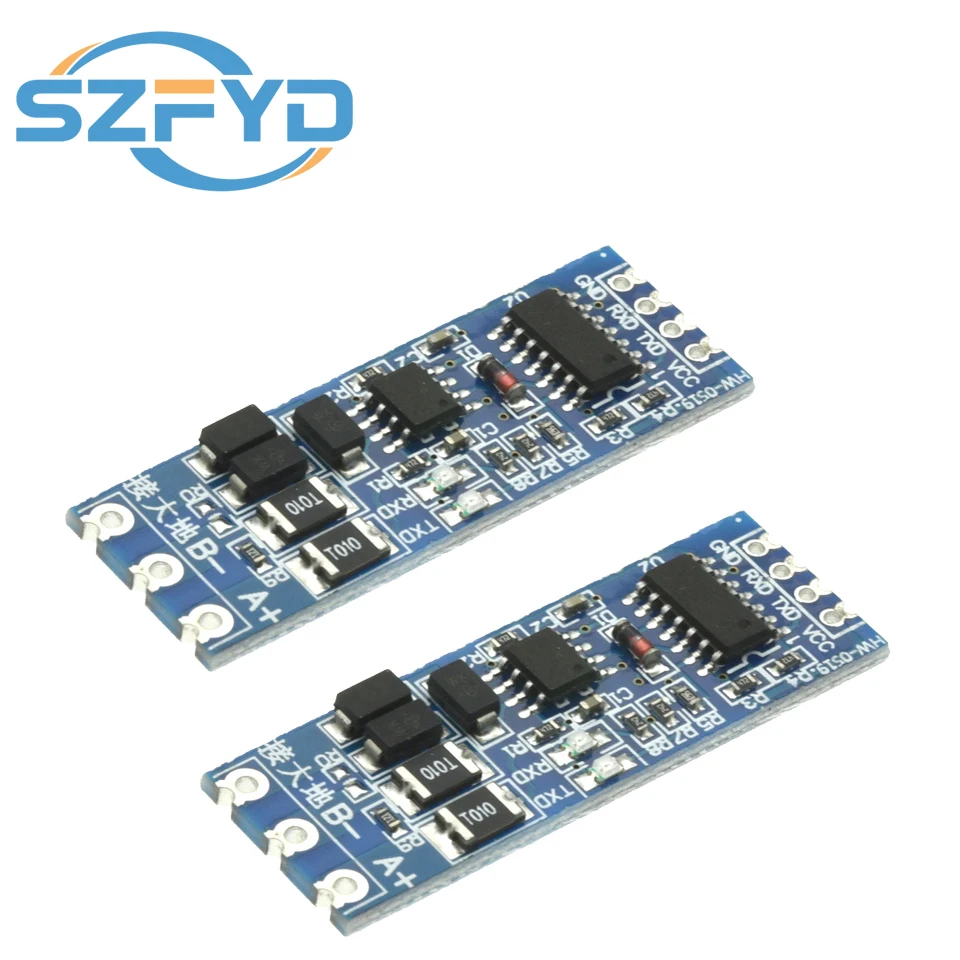

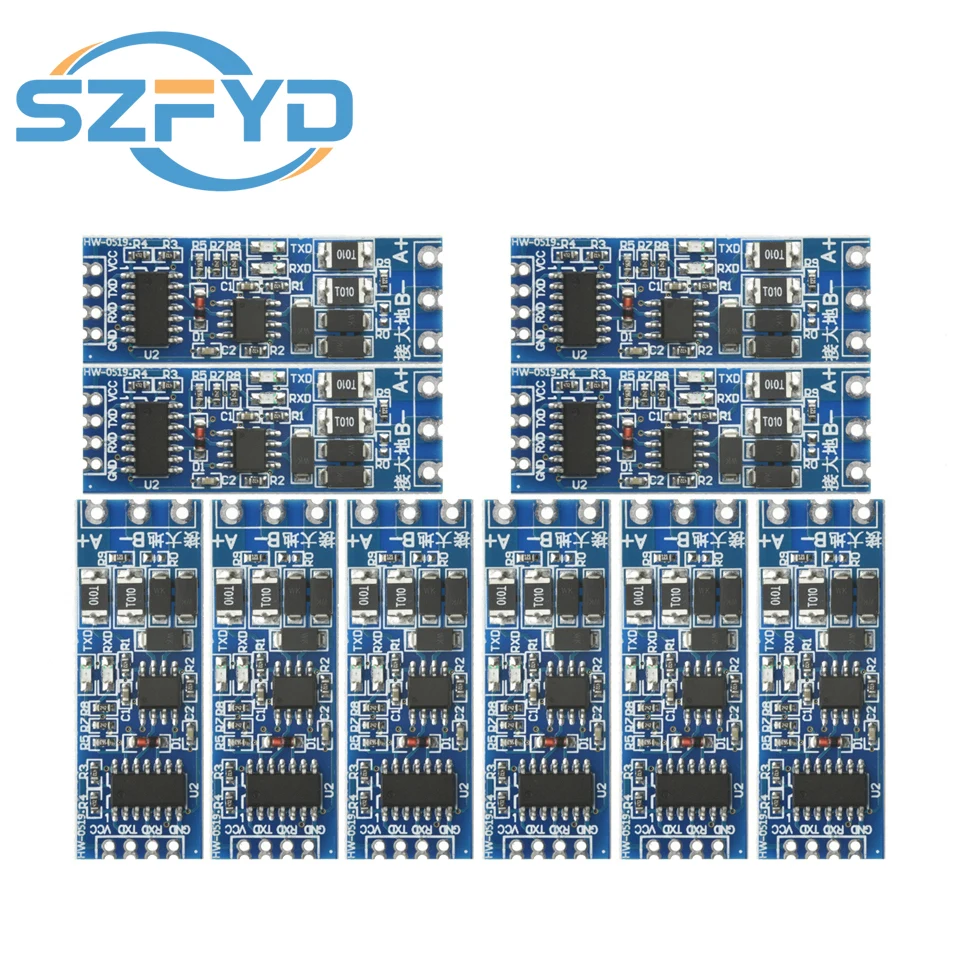

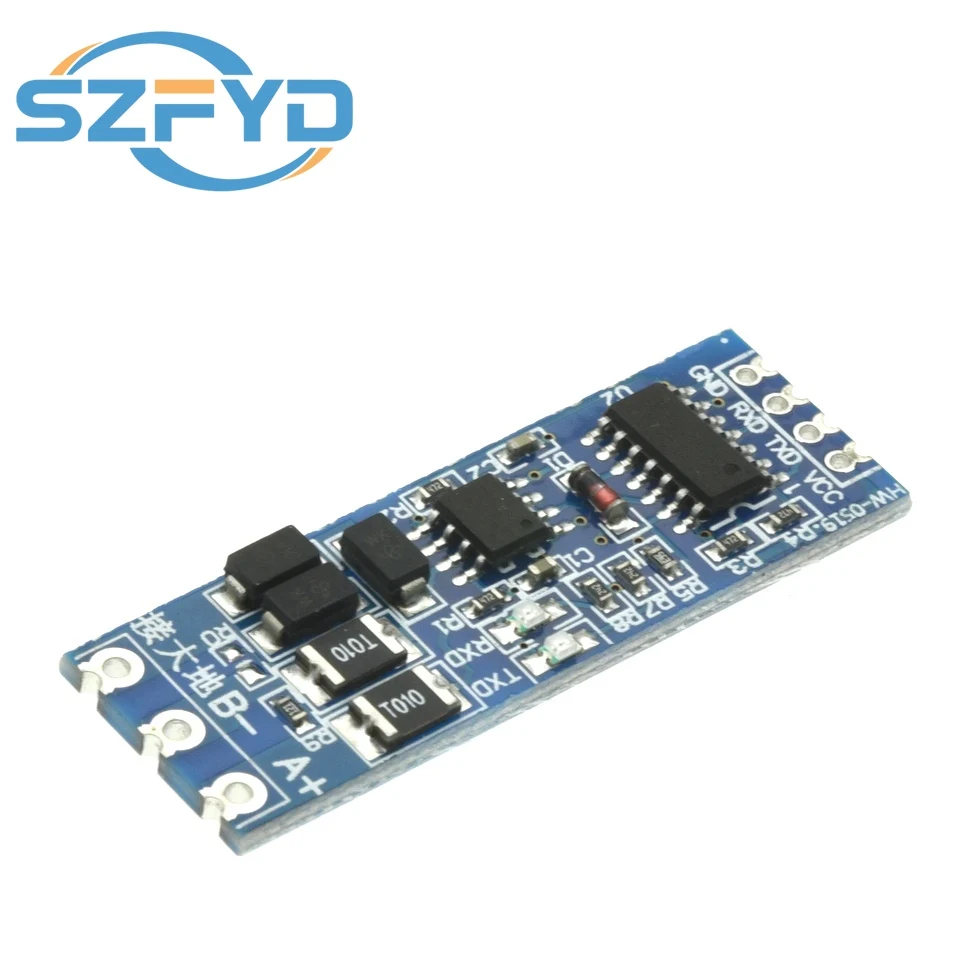

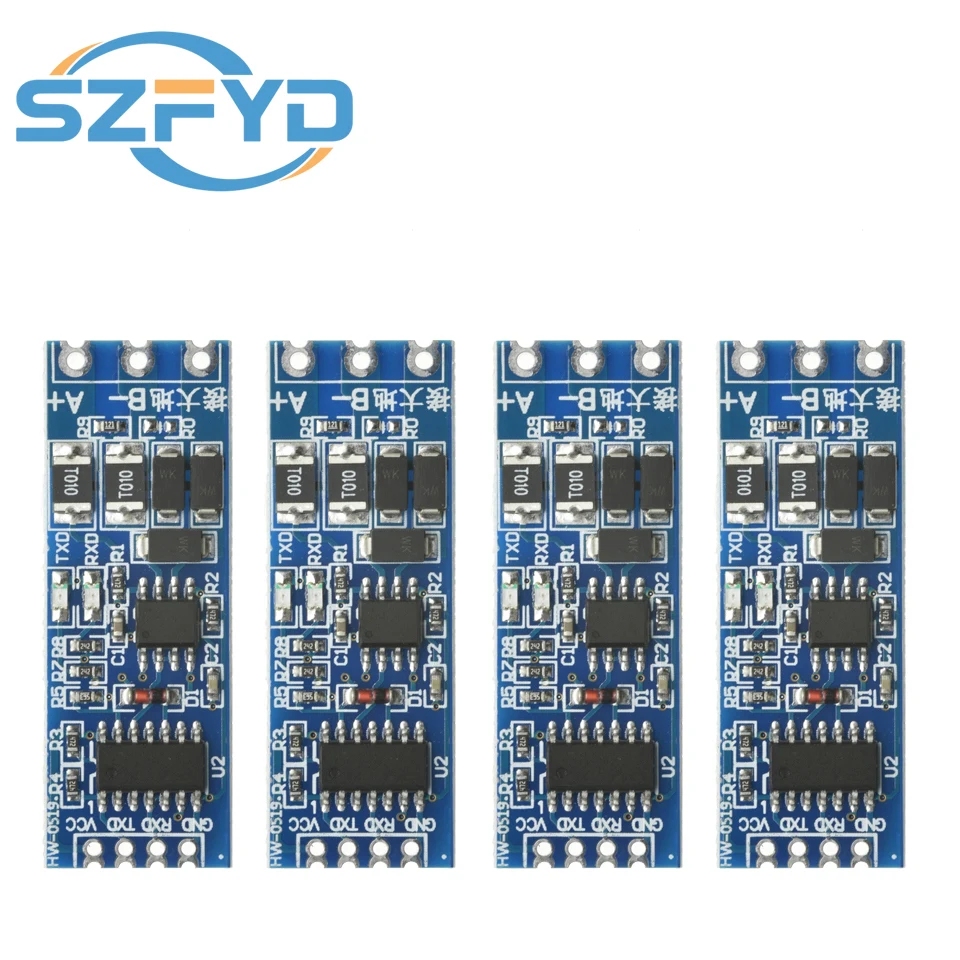

1-10 Uds TTL a RS485 módulo Hardware Control de flujo automático nivel UART serie conversión mutua módulo de fuente de alimentación 3,3 V 5V

Módulo MCU TTL a RS485 485 a puerto serie Conversión mutua de nivel UART Control de flujo automático de hardware
La única fuente de alimentación de 3,3 V y 5,0 V en toda la red.Módulo de control de flujo automático RS485
No es necesario controlar "recibir-enviar", usar este módulo es tan fácil como operar el puerto serie
Este módulo de transmisión transparente realiza la conversión mutua de la señal TTL y la señal RS485, pero todos deben saber que 485 es una comunicación semidúplex.forma de comunicaciónSe puede realizar la comunicación bidireccional, pero no se puede realizar en ambas direcciones al mismo tiempo.Debe realizarse alternativamente; es decir, cada extremo del canal de comunicación puede ser el extremo de envío o el extremo receptor, pero al mismo tiempo, la información es sólo. Puede haber una dirección de transmisión.
Velocidad de transmisión: 110~256000bps
Aspectos destacados del módulo:
(1) Fuente de alimentación de 3,3 V y 5,0 V
(2) Señal de 3,3 V y 5,0 V
La capacidad antiinterferencias es súper fuerte y se adopta el diseño de protección contra rayos 485 más efectivo.Se puede utilizar en el duro entorno del sitio industrial y del campo.La temperatura de trabajo es -40° a +85°, y la distancia de transmisión puede alcanzar kilómetros (850 (para realizar pruebas con un cable de 2*1,5 metros, se recomienda usarlo dentro de 800 metros, agregue un repetidor si supera los 800 metros)
(4) Se adopta el diseño del proceso de medio orificio y el grosor de la placa es de 0,8 mm, que se puede usar fácilmente como placa base o terminal de soldadura.
(5) Con el indicador de señal RXD.TXD, puede tener una vista panorámica del estado del transceptor

Características del módulo:

(1) Este módulo considera completamente el diseño de protección contra rayos del bus 485 y el diseño antiinterferencias.Cuando la transmisión de larga distancia en el campo, conecte el extremo "tierra a tierra" del módulo a la tierra, lo que puede desempeñar un buen papel en la protección contra interferencias y rayos., Para que el bus 485 sea más seguro; La transmisión interior de corta distancia no se puede conectar a la tierra.

(2) Adopte un diseño de paso estándar de 2,54 para facilitar su desarrollo secundario

(3) Tiene una resistencia coincidente de 120 ohmios, el cortocircuito R0 puede habilitar la resistencia coincidente y se recomienda cortocircuitar para transmisiones de larga distancia.

(4) Admite comunicación entre múltiples máquinas, permitiendo la conexión al bus de hasta 128 dispositivos

(5) Este módulo se puede conectar en caliente y no habrá ningún fenómeno de conexión de señal causado por la conexión en caliente de otros 485 chips.

(6) Extienda el cobre en un área grande para evitar interferencias de señal
