Description
Parámetros de trabajo:

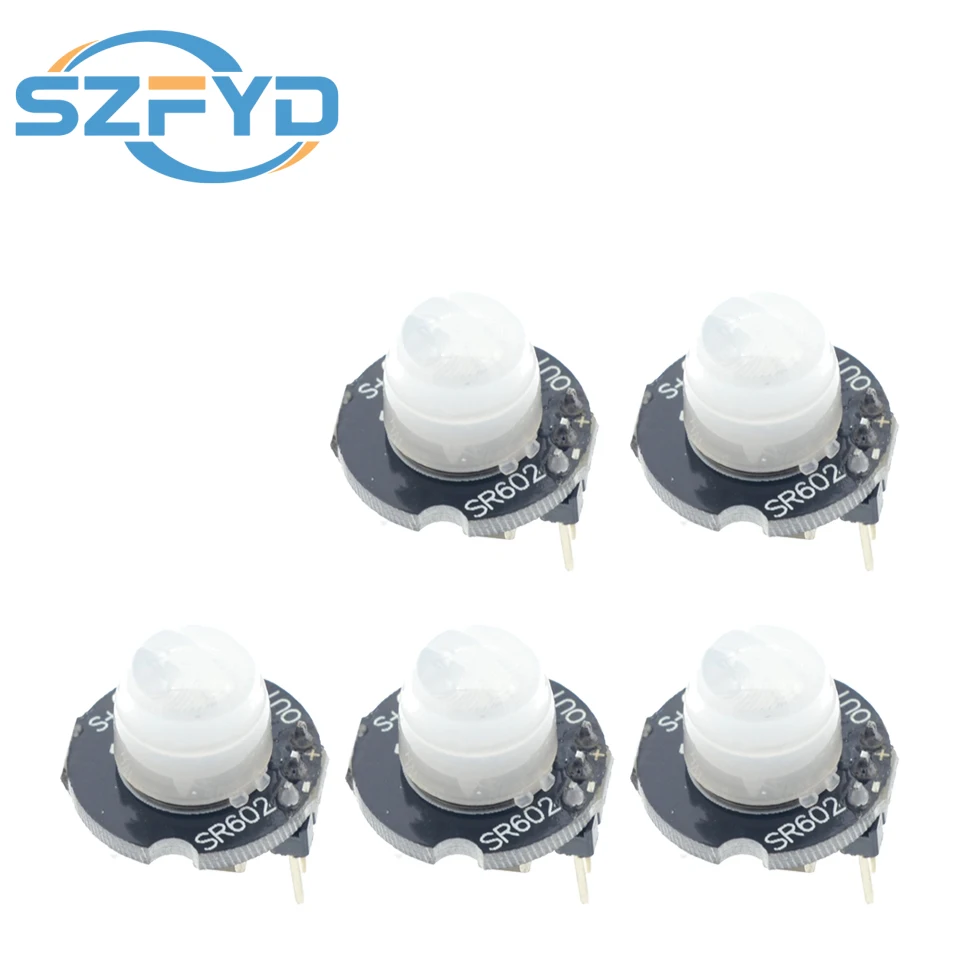

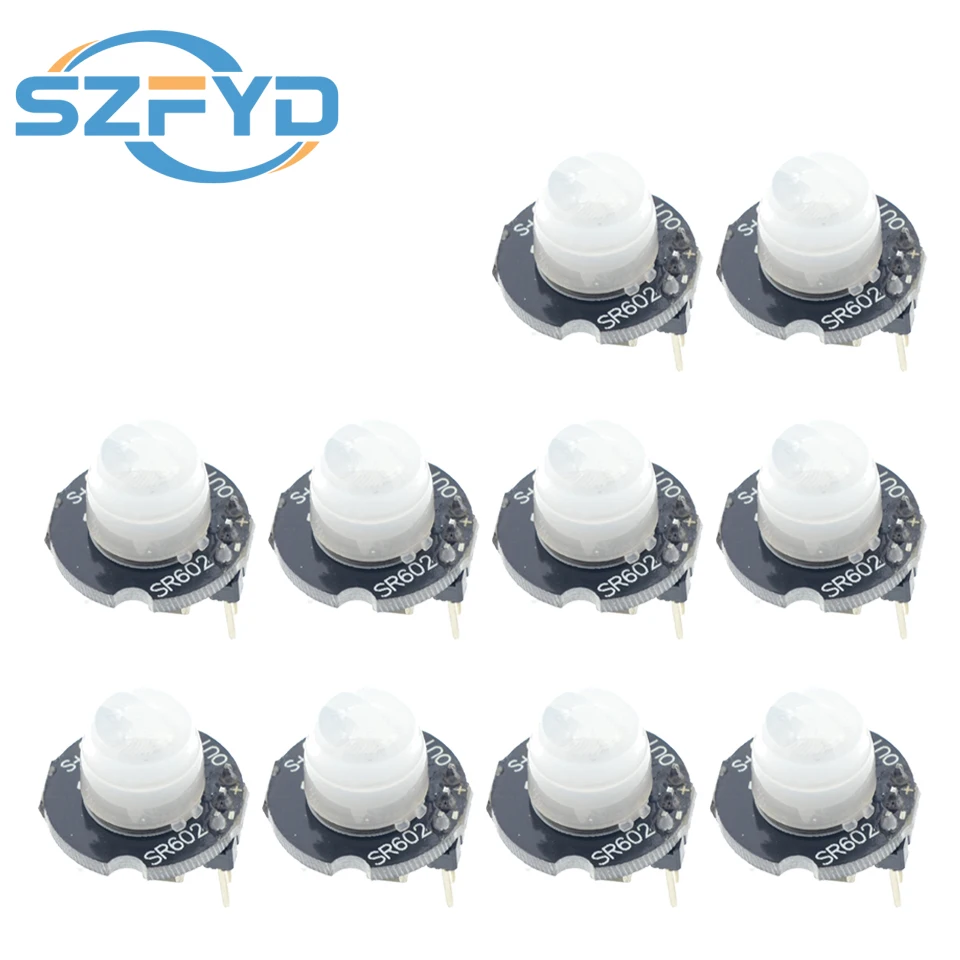

Módulo de sensor infrarrojo piroeléctrico del cuerpo humano, modelo: SR-602Distancia de detección: hasta 5 metros; recomendado 0-3,5M.Salida: nivel alto, H=3,3V, L=0VFuente de alimentación CC: 3,3 V-15 VCorriente de reposo: 20uACaracterísticas y usos:
Este módulo tiene alta sensibilidad, respuesta rápida, pequeño consumo de energía estática, tamaño pequeño, fácil de instalar y está instalado.La lente, el cabezal del pin se han soldado y la fuente de alimentación se proporciona sin depuración.Se puede utilizar para luces de sensores corporales, alarmas, seguridad,Control de acceso de imágenes bajo demanda, equipos automáticos para agricultura, silvicultura y minería.Puntos clave:
1.El tiempo de salida de alto nivel de este producto es ajustable, de 2,5 segundos a 1 hora, el tiempo de salida establecido en fábrica.Son 2,5 segundos y puedes cambiar una resistencia de chip si necesitas cambiarla.Lea el valor de resistencia correspondiente al tiempo de retardo típico.Consulte el formulario correspondiente a continuación.2.Tiempo de bloqueo, 2 segundos, no ajustable.3.La fábrica se define como disparador repetible y no se puede cambiar.4.El voltaje de alimentación de este módulo es de 3,3 V a 15 V y el voltaje límite es de 2,8 V a 18 V.5.La sincronización de salida del módulo es: salida de nivel alto durante 2 segundos después del encendido, luego baja, entra en modo de esperaestado.Si se cambia el tiempo de retardo, el tiempo en que el módulo genera un nivel alto después del encendido aumentará en consecuencia, lo que se puede entender comoEl tiempo de inicio después de ingresar al estado de funcionamiento normal después de que aumente la energía eléctrica.6.Después de instalar el elemento fotosensible, no funciona durante el día, funciona de noche, no contiene componentes fotosensibles y funciona todo el día ( No hay fotodiodos en el módulo, cómprelo por separado si es necesario.Recomendado: fotodiodo F3 ordinario )
Se considera que no hay ningún elemento fotosensible instalado.7.Este módulo es muy sensible, preste atención a la posición de instalación, trate de evitar la fuente de radiación de la fuente de calor (salida de aire/luz solar directa)8.La sensibilidad de este módulo es ajustable y es necesario cambiar una resistencia de chip.Lea la tabla correspondiente a continuación para obtener más detalles.cuadrícula.9.Al soldar con soldador normal de 220 V, es necesario desconectar la fuente de alimentación antes de soldar.Se recomienda utilizarSoldador de bajo voltaje de 24 V, como luz blanca doméstica 936.10. Si sigue la MCU y conecta la lámpara, lea el diagrama del circuito de referencia a continuación.
