18650 Li-ion Lipo litio 12V indicador de nivel de batería probador de capacidad medidor 1S 2S 3S 4S 5S 6S 7S 3,7 V-29,4 V

Características del producto

1 Una gama más amplia de usos [se pueden utilizar baterías de litio, baterías de plomo-ácido, fosfato de hierro y litio, baterías de vehículos eléctricos, equipos eléctricos]

2 Este producto es una placa de visualización de energía ultrafina, 5 luces indicadoras LED que muestran más intuitivas y más claras.

Parámetros técnicos del producto.

Corriente de trabajo: 15mA

Error permitido: ±2%

Pantalla de potencia de 4 etapas: 25%, 50%, 75%, 100%

Temperatura de funcionamiento: -10°C-65°C

Longitud del cable: 15 CM

Tamaño del producto: 40*15*2,5 mm[Longitud * ancho * espesor]

Peso neto: 8G

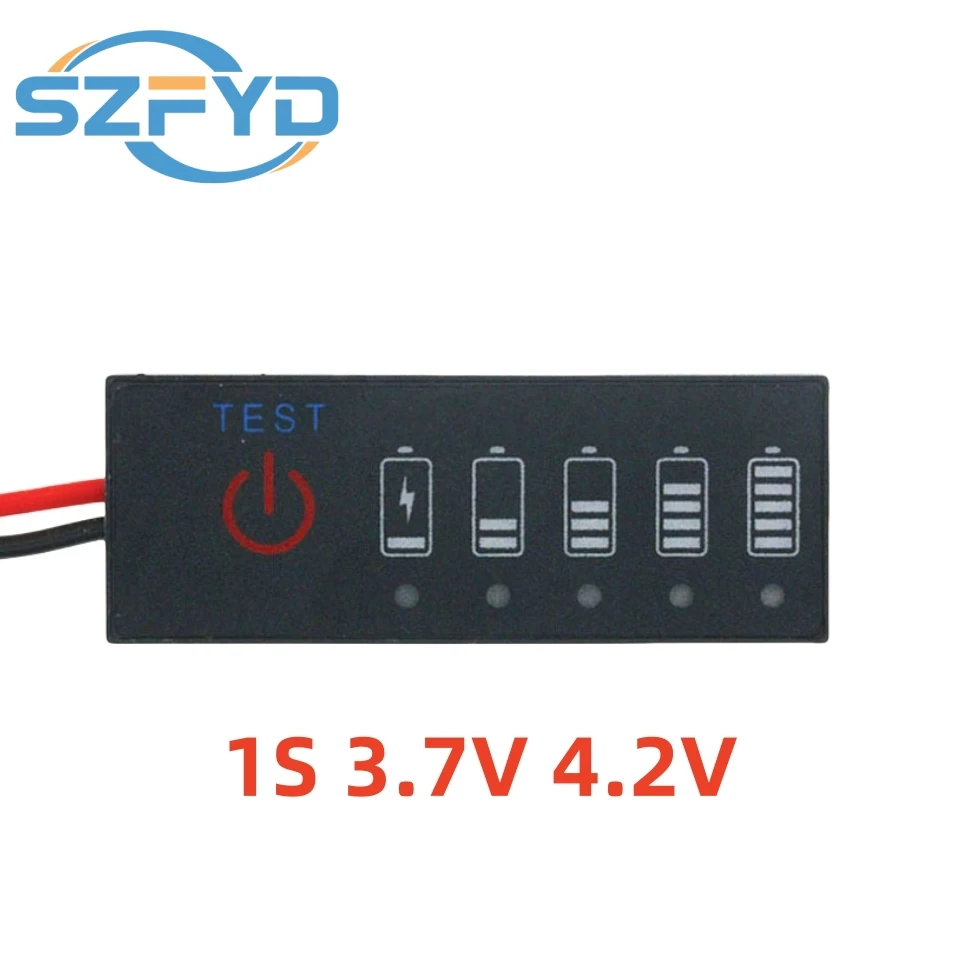

: Batería de litio 1S 3,7 V completamente cargada 4,2 V

: Batería de litio 2S 7,4 V completamente cargada 8,4 V

: Batería de litio 3S 11,1 V completamente cargada 12,6 V

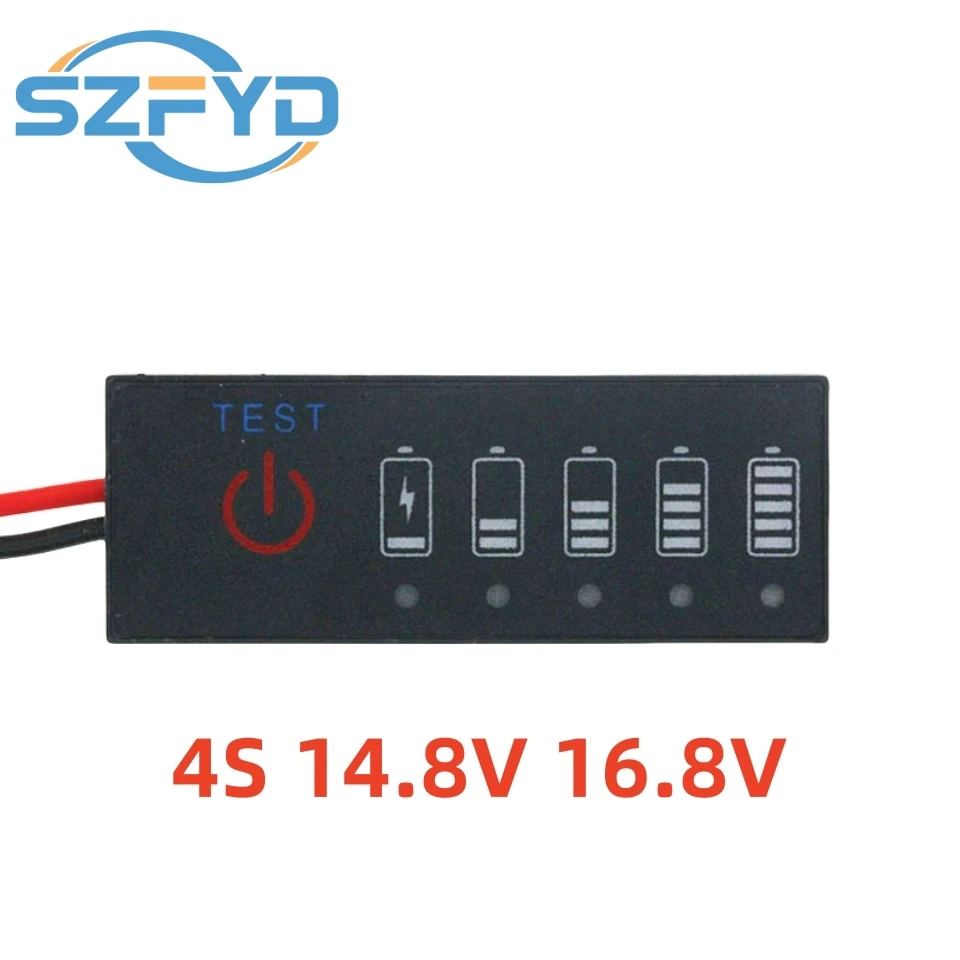

: Batería de litio 4S 14,8 V completamente cargada 16,8 V

: Batería de litio 5S 18,5 V completamente cargada 21 V

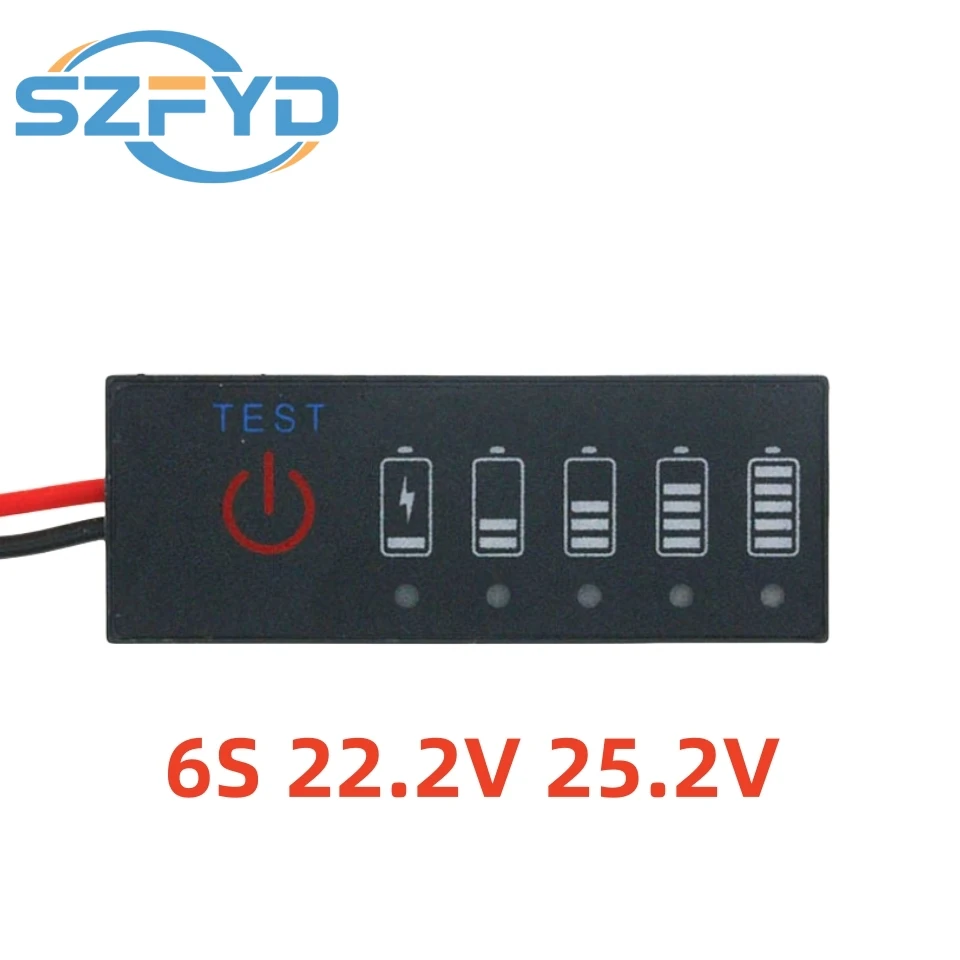

: Batería de litio 6S completamente cargada 25,2 V

: Batería de litio 7S completamente cargada 29,4 V

Explicación de la instalación

1 Conecte los terminales positivo y negativo del tablero de visualización a los terminales positivo y negativo de la batería bajo prueba, presione ligeramente el botón rojo con el dedo y la luz LED se iluminará para mostrar el nivel de batería en tiempo real.

2 Suelte el dedo, la luz LED se apagará después de un retraso de 3 a 10 segundos y no consumirá energía en absoluto cuando esté estática.

3 Con función de conexión inversa, incluso si las conexiones positiva y negativa están invertidas, no se quemará, simplemente ajústelo.

La batería de litio muestra los parámetros de la batería: (los siguientes datos son valores de referencia, habrá un rango de error del 2%, no dispare si se requiere alta precisión)

Recordatorio:

La batería de litio de 3,7 V utiliza 1 rojoindicador de encendido y 4 verdeindicadores de batería (otros rangos de voltaje son 1 rojoindicador de encendido y 4 azulindicadores de batería)

(Nota: N es el número de celdas de batería)

El primer indicador de encendido es rojo.

Cuando el voltaje de la batería es mayor que N×3,3 V, la segunda luz azul se enciende

Cuando el voltaje de la batería es mayor que N×3,5 V, la tercera luz azul se enciende

Cuando el voltaje de la batería es mayor que N×3,7 V, la cuarta luz azul está encendida
