HLK-LD2410 5V Mini módulo de radar de sensor de estado de presencia humana de alta sensibilidad 24GHz

Descripción del producto

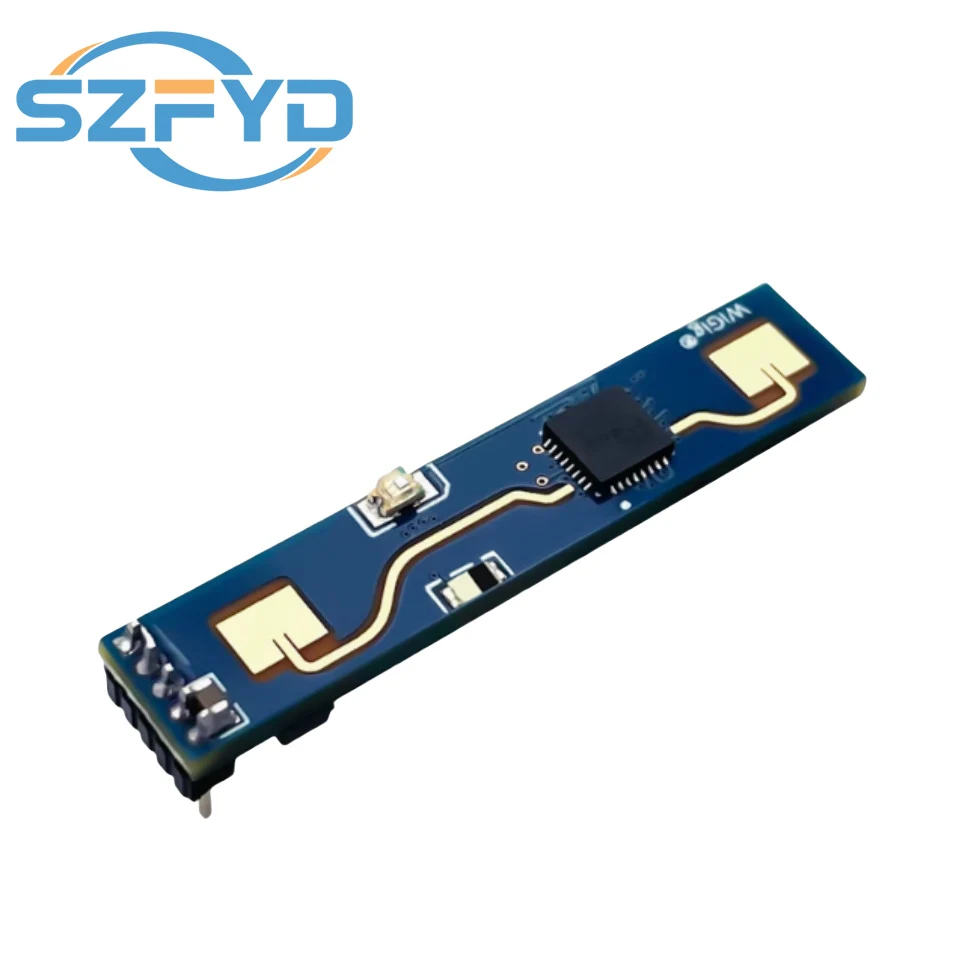

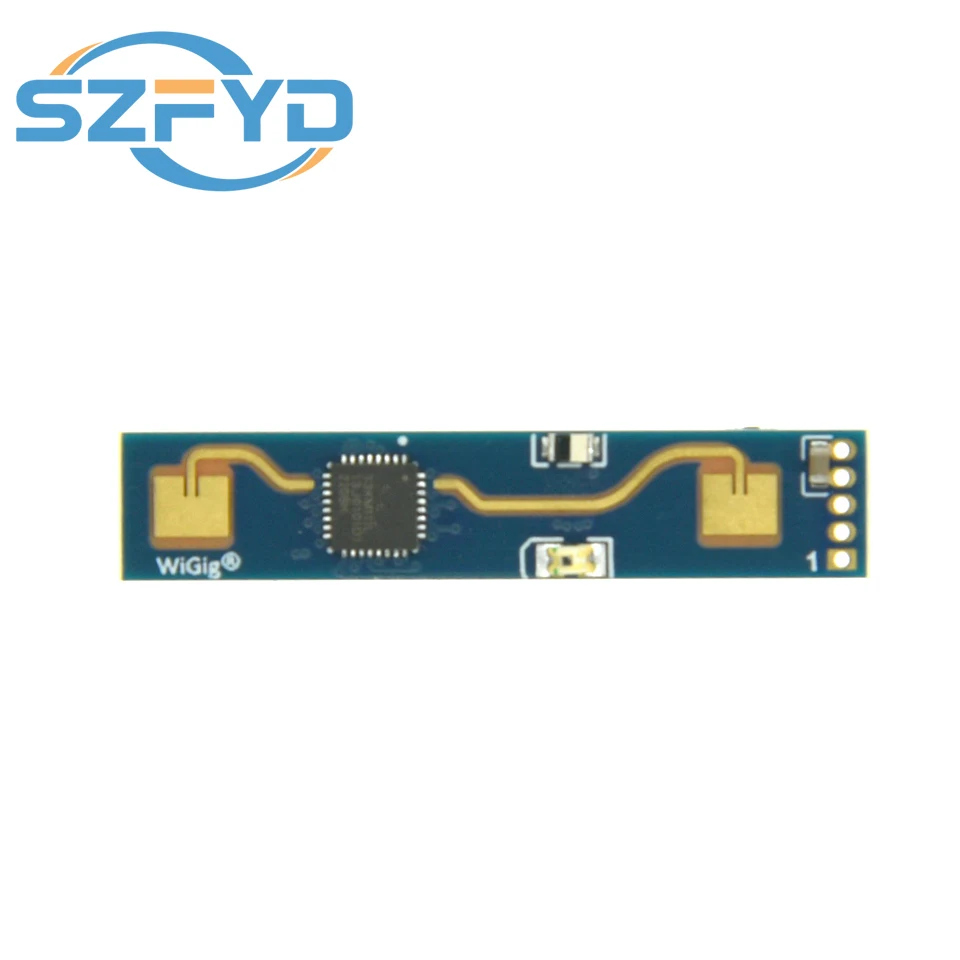

El LD2410B es un módulo sensor de presencia humana de 24 GHz altamente sensible.El principio de funcionamiento es utilizar una onda continua FMCW FM para detectar el objetivo del cuerpo humano en el espacio establecido, combinado con un algoritmo preciso de detección del cuerpo humano de procesamiento de señal de radar, para lograr una detección de estado de presencia humana altamente sensible, puede identificar el cuerpo humano en movimiento y estado estático., y puede calcular la distancia del objetivo y otra información auxiliar.El producto se utiliza principalmente en escenas interiores, detecta si hay movimiento o micromovimiento en el área y resultados de salida en tiempo real.La distancia máxima de detección puede alcanzar los 6 metros y la resolución es de 0,75 m.La herramienta de configuración se proporciona para configurar el rango de distancia de inducción, la sensibilidad de inducción de diferentes intervalos y el tiempo de retardo no tripulado.Admite salida GPIO y UART, plug and play, se puede aplicar de manera flexible a diferentes escenarios inteligentes y productos finales.

Características del producto

Frecuencia: 24G-24,25GHz

Modo de modulación: FMCW

Distancia de detección: 0,75 ~ 6 m ajustable

Ángulo de detección: ±609

Fuente de alimentación: 5V

Corriente: ~ 79 mA

Tipo de interfaz: 1,27 mm x 5 pines)

1:OUT, salida de inducción de alto nivel 2:TX, transmisión de puerto serie

3:RX, recepción del puerto serie

4: GND, fuente de alimentación

5: VCC, entrada de fuente de alimentación (voltaje 5 V)

El nivel del módulo 10 es 3,3 V y la velocidad en baudios predeterminada del puerto serie es256000

1 bit de parada.No se muestra ningún bit de paridad

Descripción del producto

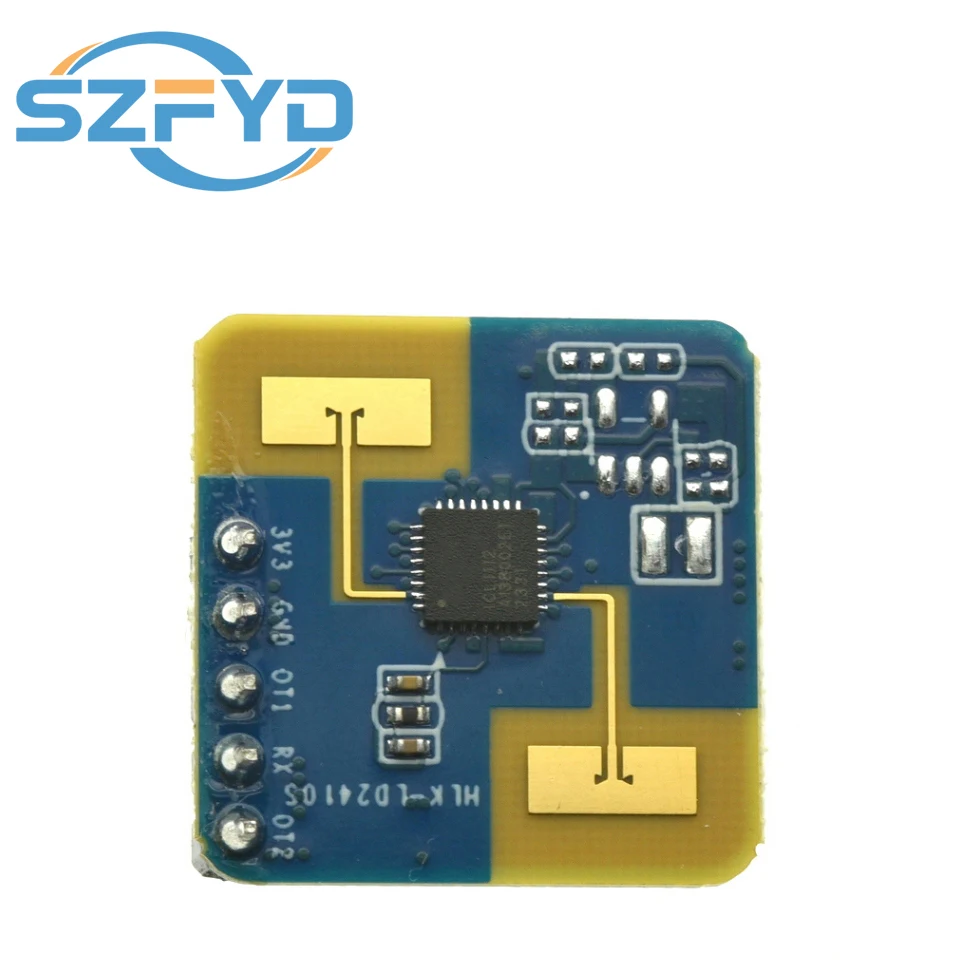

LD2410S es un sensor de radar de onda milimétrica con detección de presencia humana de baja potencia, hardware equipado con sensor de onda milimétrica de AloT, alto rendimiento

Antena de transmisión-recepción de 24 GHz y circuito periférico: algoritmo de detección corporal inteligente de baja potencia que utiliza tecnología de medición de distancia con sensor de onda milimétrica y

El chip ICL1112 tiene procesamiento de señal de radar patentado y tecnología de control de bajo consumo para lograr una percepción precisa de cuerpos humanos en movimiento, micromovimiento y estacionamiento.Utilizado principalmente en escenarios interiores, puede detectar si hay un cuerpo humano en movimiento o contracción en el área en modo de bajo consumo y actualizar los resultados de la detección en tiempo real.Puede configurar el rango de distancia de detección, activar y mantener umbrales de diferentes intervalos, la frecuencia de actualización de datos en estado de activación y retención y tiempo sin informar, admite interfaces GPIO y UART, plug and play, se aplica de manera flexible a diferentes escenarios inteligentes y productos terminales.

Características del producto

Frecuencia: 24G-24,25GHz

Modo de modulación: FMCW

Distancia de detección: Detección de movimiento dentro de 8 m/detección dentro de 4 m

Ángulo de detección: 60

Fuente de alimentación: 3,3 V (típ.)

Corriente: ~0,12 mA (típ.)

Nivel del puerto serie de salida: 3,3 V

Ancho de banda de barrido: 250 MHz (estándar de certificación CE/FCC)

Potencia irradiada omnidireccional equivalente máxima: 10 dBm

Ciclo de cepillado de datos: 40 s (típico. Configurable)
