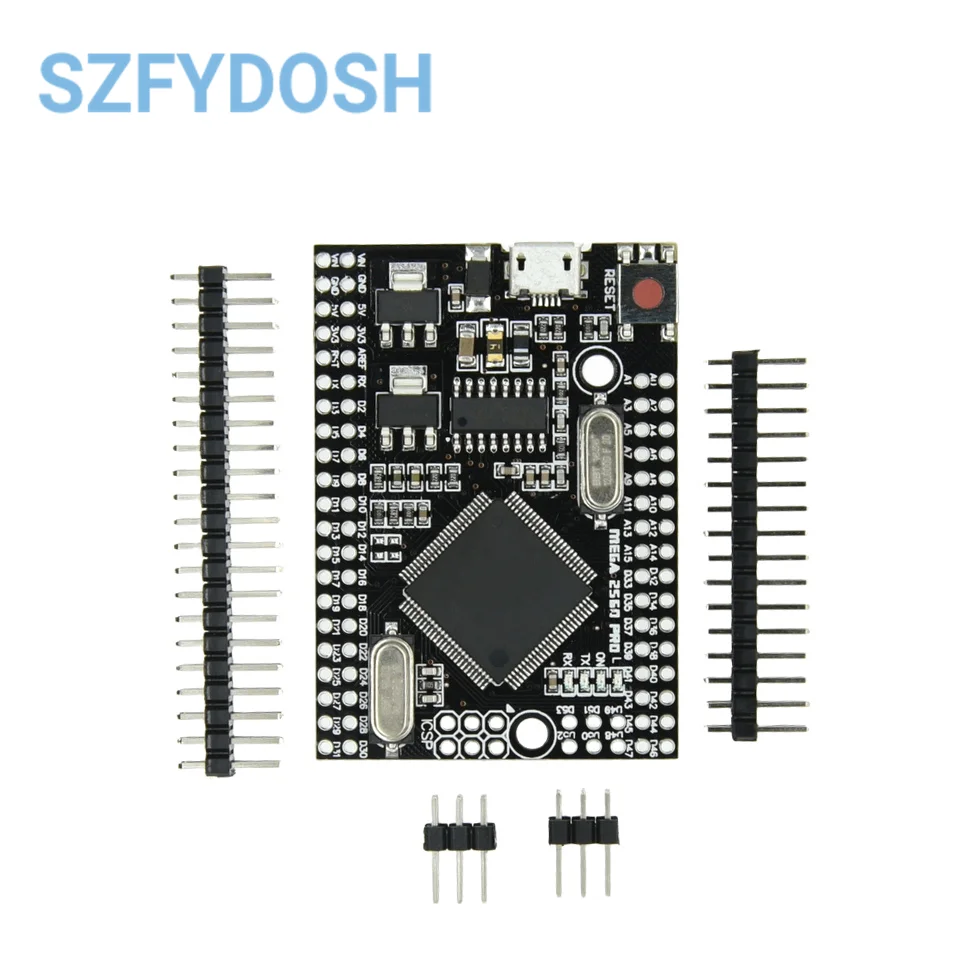

Mega2560 Mega 2560 PRO MINI 5V (integrado) CH340G ATmega2560-16AU MICRO TYPE-C con cabezales macho Compatible con arduino Mega

Versión integrada Mega 2560 CH340G/ATmega2560- compatible con placa base Mega 2560.Construido basado en el microcontrolador Atmel ATmega2560 y el chip de interfaz USB-UART CH340G.

La placa de circuito tiene un tamaño compacto de 38x55 mm.Esta es una gran solución para realizar su proyecto final en una placa prototipo soldada.

La función de la placa base es similar a la de Arduino Mega 2560.Es una placa base integrada, pero también es estable y utiliza el chip original ATmega2560 (16 MHz).

La placa utiliza el chip CH340G como convertidor UART USB.Cuando trabaje a una frecuencia de 12 Mhz, proporcione resultados de intercambio de datos estables (requiere la instalación de controladores en la computadora).

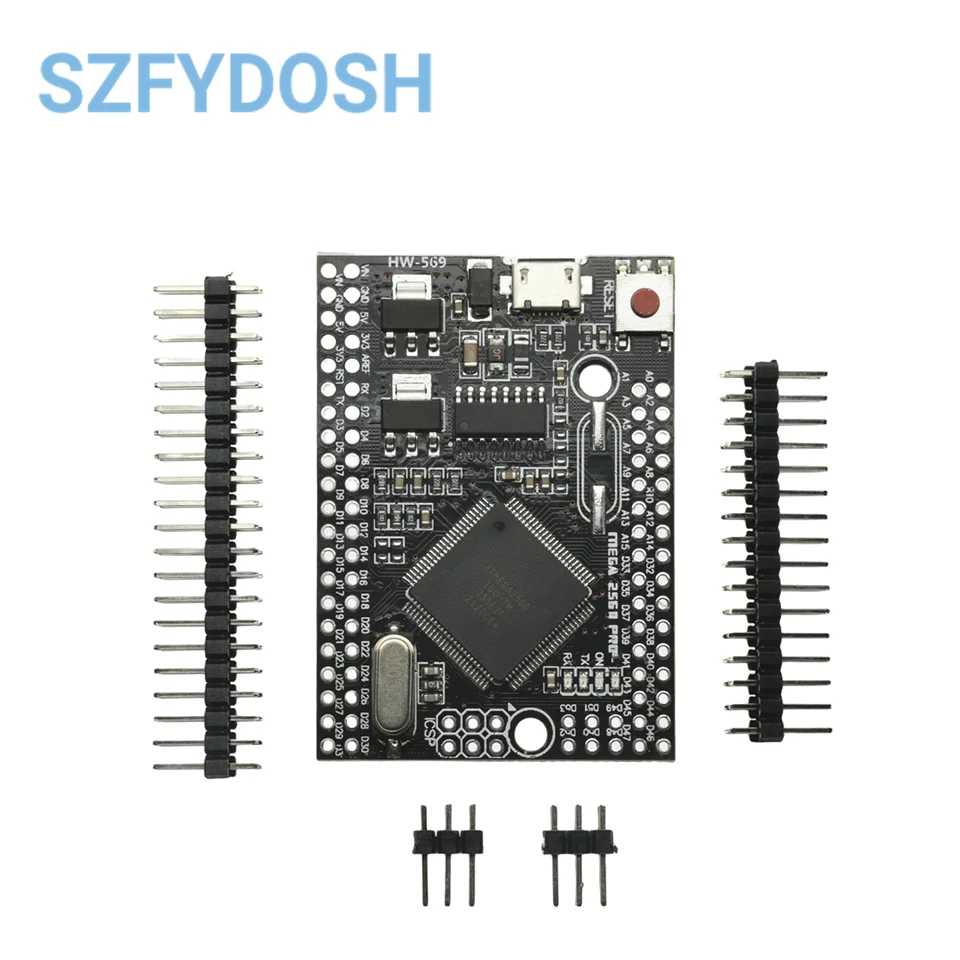

Mega PRO (integrado) 2560 CH340G/ATmega2560- se conecta a una computadora mediante un cable microUSB (apto para casi todos los teléfonos inteligentes Android).

Puede alimentar la placa de circuito o los pines a través del conector MicroUSB.El regulador de voltaje (LDO) puede manejar voltajes de entrada que oscilan entre 6 V y 9 V (pico 18 V) CC.La corriente de salida es de 5 V - aproximadamente 800 mA, 3,3 V - aproximadamente 800 mA (tenga en cuenta que cuanto mayor sea el voltaje de entrada, menor será la corriente de salida).Esto proporcionará una motivación confiable para la mayoría de sus proyectos iniciales.

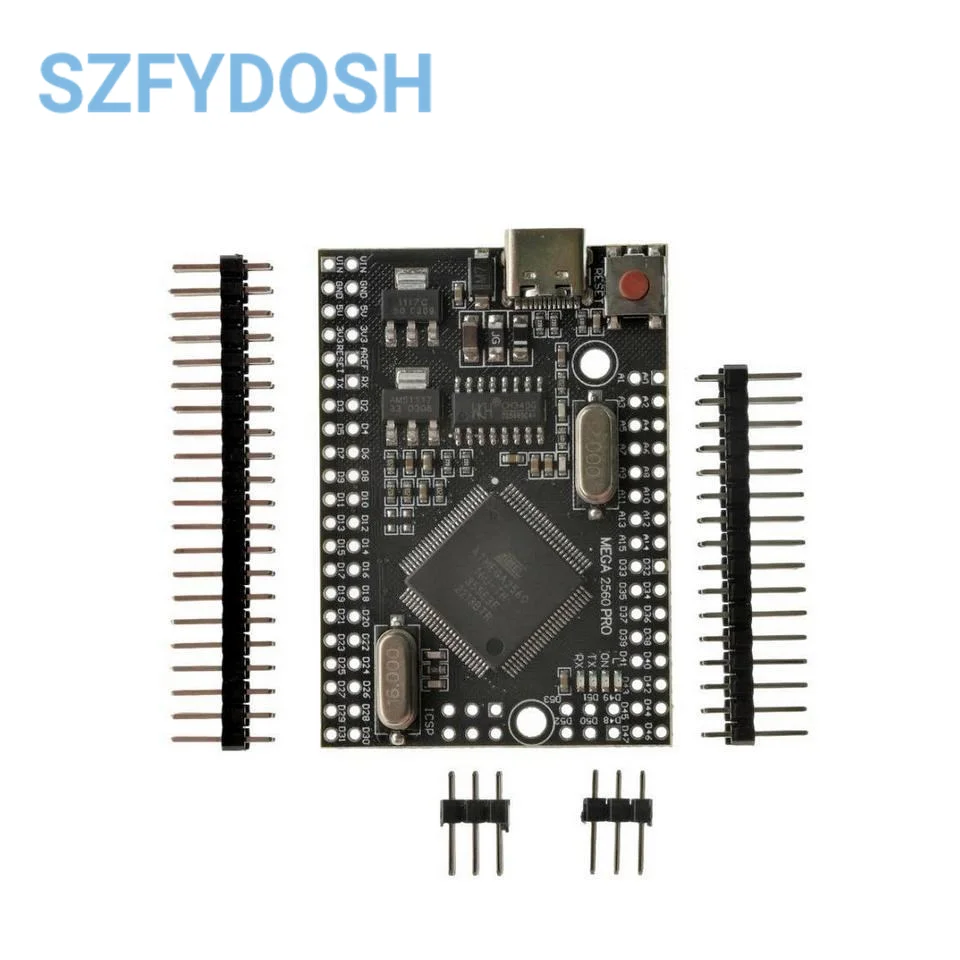

La nueva versión adopta la interfaz USB convencional actual TYPE-C

Introducción del producto:

La placa de circuito tiene un tamaño compacto de 38x55 mm.Esta es una gran solución para realizar su proyecto final en una placa prototipo soldada.

La función de la placa base es similar a la de Arduino Mega 2560.Es una placa base integrada, pero también es estable y utiliza el chip original ATmega2560 (16 MHz)

La placa utiliza un chip como convertidor UART USB.Proporcione resultados de intercambio de datos estables cuando se trabaja a una frecuencia de 12 Mhz (requiere instalar controladores en la computadora)

Mega PRO (integrado) 2560/ATmega2560- se conecta a una computadora mediante un cable microUSB (apto para casi todos los teléfonos inteligentes Android).

común

Puede alimentar la placa de circuito o los pines a través del conector USB TYPE-C.El regulador de voltaje (LDO) puede manejar voltajes de entrada que oscilan entre 6 V y 9 V (pico 18 V) CC.La corriente de salida es de 5 V - aproximadamente 800 mA, 3,3 V - aproximadamente 800 mA (tenga en cuenta que cuanto mayor sea el voltaje de entrada, menor será la corriente de salida).Esto proporcionará una motivación confiable para la mayoría de sus proyectos iniciales.

Chip de control principal: ATmega2560

Chip controlador: CH340

Salida de potencia: 5V/800mA

Entrada de energía: 5V

Entrada de alimentación externa (VIN): 7-9V

Consumo de energía: 5V 220mA

Interfaz: TIPO-C/MICRO

Oscilador de cristal del chip de control principal: 16M

Voltaje de trabajo: 5V

Interfaces digitales: 54

Interfaces analógicas: 16

Tamaño de la memoria: 256 kb

RAM: 8Kb

ROM: 4Kb

Tipo de interfaz: ISP

Temperatura de trabajo: -40° a 85°

Tamaño: 38*54mm
