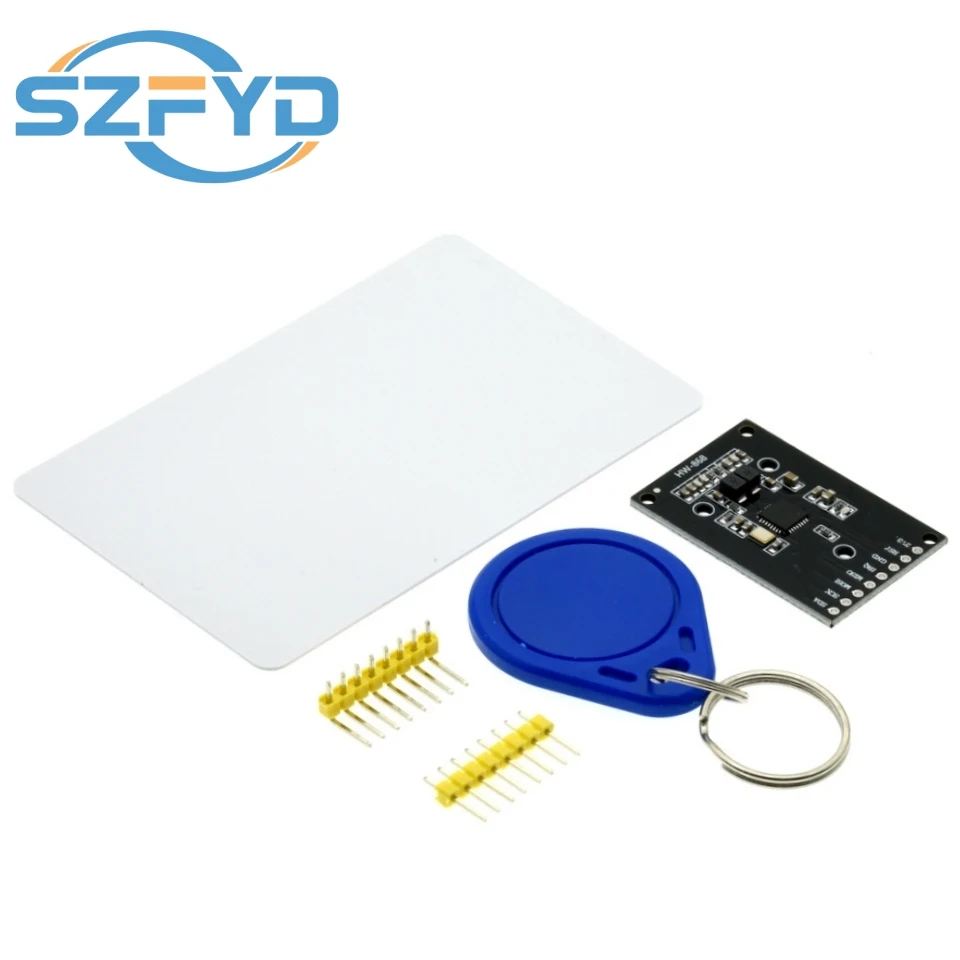

Mini módulo RFID RC522 13,56 MHz lectura escritura Sensor de tarjeta MIFARE interfaz SPI para Arduino STM32 tamaño compacto

Parámetro del producto

(1) Temperatura de funcionamiento:-20°C ~80°C

(2) Frecuencia de funcionamiento: 13,56 MHZ

(3) Corriente de trabajo: 13~26MA

(4) Voltaje de funcionamiento: 3,3 V

(5) Corriente máxima: 30MA

(6) Corriente de sueño: 80UA

(7) Velocidad de transmisión: 57600

(8) Distancia de lectura: 0~45MM

Función del producto y diagrama de cableado.

Introducción del producto: utilizando un circuito de lectura de tarjetas de diseño de chip RC522, es un módulo de tarjeta de lectura y escritura sin contacto y de bajo voltaje y pequeño volumen: la comunicación entre él y el host adopta el modo SPI.Este módulo es compatible con la interfaz URAT y es una buena opción para el desarrollo de medidores inteligentes y dispositivos portátiles.

Función del pin:

(1) SDA: selección de interfaz SPI

(2) SCK: reloj SPI

(3) MOSI: entrada esclava de interfaz SPI

(4) MIS0: salida del puerto SPI de la máquina esclava

(5) IRQ: fractura intermedia

(6) RST: Pin de reinicio

(7) 3,3 V: VCC

(8) GND: Tierra

Diagrama de cableado:
