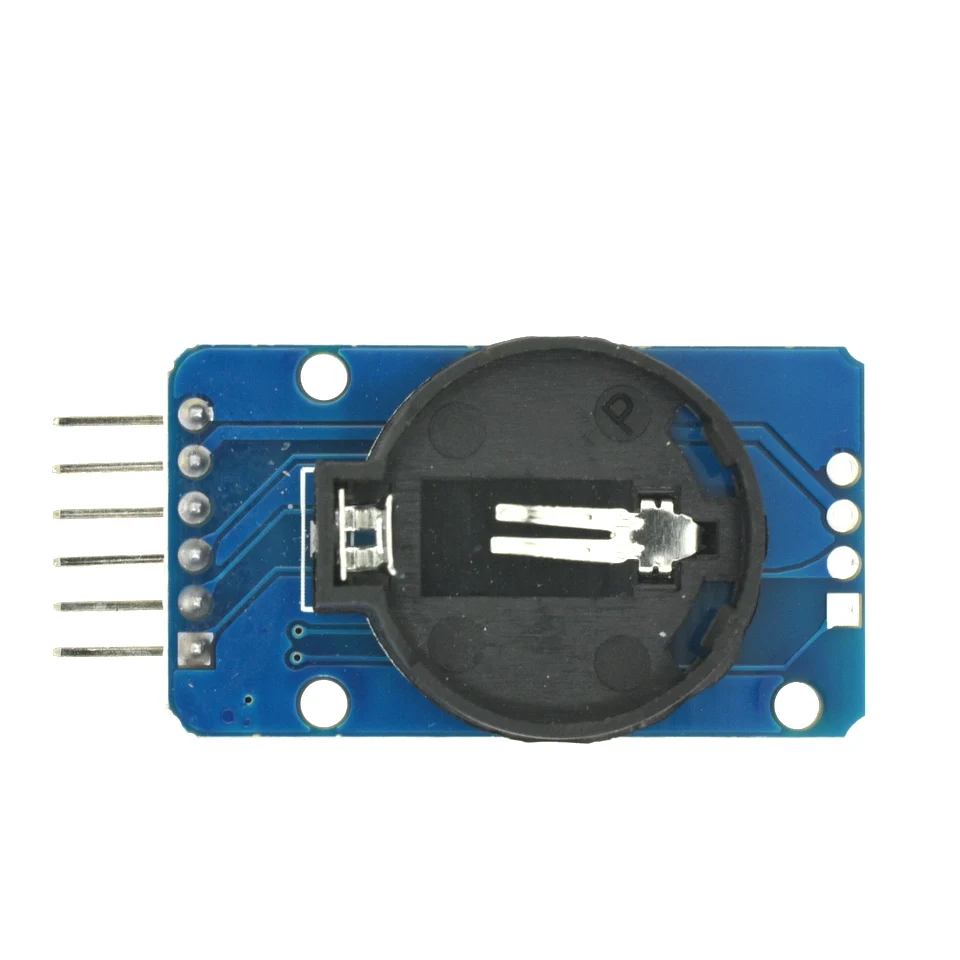

Módulo de reloj de precisión
DS3231Reloj I2C de tiempo real (RTC) de bajo costo y alta precisiónTCXO con cristales integrados (TCXO).El dispositivo incorpora una entrada de batería y mantiene una hora precisa cuando se desconecta la fuente de alimentación principal.El cristal integrado mejoró la precisión a largo plazo del dispositivo y reduce la cantidad de componentes de la línea de producción. DS3231Se ofrece en rangos de temperatura comerciales e industriales, paquete 16Pin300milofSOP.
RTCGuardar información de segundos, minutos, horas, día, fecha, mes y año.Menos de 31 Los días del mes, la fecha de final del mes se ajusta automáticamente, incluidas las correcciones para el año bisiesto.El formato de trabajo del reloj puede ser 24 horas o cinturón/AM/PM Instrucciones Formato 12 horas.Proporciona dos despertadores de calendario que se pueden configurar y se puede configurar una salida de onda cuadrada.Dirección y datosI2CBus de transmisión en serie bidireccional.
Un circuito comparador y de referencia de voltaje con compensación de temperatura de precisión monitorea el estado VCC, detecta fallas de energía, proporciona una salida de reinicio y cambia automáticamente a la fuente de respaldo cuando sea necesario.Además, los pines de monitoreo RST se pueden utilizar como entrada de reinicio manual de producción.
Además del cronometraje de alta precisión en el exterior, DS3231 También tiene otras funciones. Estas características amplían las funciones y opciones adicionales del host del sistema.El dispositivo integra un sensor de temperatura digital extremadamente preciso, se puede acceder a través de I2C *La interfaz (al mismo tiempo).La precisión del sensor de temperatura es ± 3° C. El circuito de control se puede realizar energía automática en chip para detectar y administrar la fuente de alimentación principal y la energía de respaldo (qué batería de bajo voltaje) Cambio entre la fuente de alimentación.Si el principal corte de energía, el dispositivo puede continuar proporcionando sincronización y temperatura precisas, el rendimiento no se ve afectado.Cuando la reducción de energía principal o el valor de voltaje vuelve dentro del rango permitido, la función de reinicio en chip se puede utilizar para reiniciar el microprocesador del sistema.
Parámetros del módulo:
1.tamaño: 38 mm (largo) * 22 mm (ancho) * 14 mm (alto)
2.peso: 8g
3. Voltaje de funcionamiento: 3,3--5,5 V.
4. Chip de reloj: chip de reloj de precisiónDS3231
5. Precisión del reloj: 0-40°Dentro del rango, Precisión 2ppm, En error de aproximadamente 1 minuto
6. Reloj despertador con calendario Belt2
7. Una salida de onda cuadrada programable
8. Reloj en tiempo real que genera segundos, minutos, horas, día, fecha, mes y año, y proporciona una compensación válida hasta el año bisiesto.
9. Viene el chip del sensor de temperatura interno, precisión ± 3°
10. Chip de memoria: AT24C32 (capacidad de almacenamiento 32K)
11.Interfaz IICBus, velocidad máxima de transmisión400KHz (voltaje de funcionamiento5VTiempo)
12. Otros equipos incorrables, 24C32Dirección por cortocircuitoModificación A0 / A1 / A2, la dirección predeterminada es 0x57
13. Con batería recargable LIR2032, asegúrese del sistema después de un corte de energía, cualquier reloj natural al caminar normal
14.Embalaje: embalaje antiestático único.
Instrucciones de cableado (Conuno r3Case):
SCL → A5
SDA → A4
VCC → 5V
GND → GND
