Description
Introducción del producto:
- Admite la conexión directa de placas de desarrollo ArduinoUNO y Mega2560 sin conexión
- Resolución HD 320X240 y soporte táctil
- Usando un bus paralelo de 8 bits, se actualiza SPI más rápido que el puerto serie
- Con ranura para tarjeta SD para un fácil experimento de expansión
- Proporcionar una biblioteca Arduino, proporcionar programas de muestra ricos
- Estándar de proceso de grado militar, trabajo estable a largo plazo
- Proporcionar soporte técnico de unidad subyacente
Parámetros del producto:
- Tamaño: 2,8 (pulgadas)
- Tipo: TFT
- Chip controlador: ILI9341
- Resolución: 320*240 (Píxel)
- Interfaz del módulo: interfaz paralela de 8 bits
- Área de visualización efectiva: 57,6x43,2 (mm)
- Tamaño de PCB del módulo: 78,22x52,7 (mm)
- Temperatura de funcionamiento: -20℃~70℃
- Voltaje de funcionamiento: 5V
- Consumo de energía: alrededor de 90 mA
- Peso del producto: 25 (g)
Definición de interfaz:
- LCD_RST: indica la señal de reinicio del bus LCD
- LCD_CS: señal de selección de chip de bus LCD
- LCD_RS: comando de bus LCD/señal de selección de datos
- LCD_WR: indica la señal de escritura del bus LCD
- LCD_RD: indica la señal de lectura del bus LCD
- GND: fuente de energía
- 5V: entrada de alimentación de 5V
- 3V3: NC Este pin no está conectado
- LCD_D0: indica datos LCD de 8 bits Bit0
- LCD_D1: LCD de datos de 8 bits Bit1
- LCD_D2: LCD de datos de 8 bits2
- LCD_D3: LCD de datos de 8 bits Bit3
- LCD_D4: LCD de datos de 8 bits Bit4
- LCD_D5: LCD de datos de 8 bits Bit5
- LCD_D6: LCD de datos de 8 bits Bit6
- LCD_D7: LCD de datos de 8 bits Bit7
- SD_SS: indica la señal de selección del bus SPI de la tarjeta SD
- SD_DI: indica la señal MOSI del bus SPI en la tarjeta SD
- SD_DO: Señal MISO del bus SPI en la tarjeta SD
- SD_SCK: indica la señal de reloj del bus SPI en la tarjeta SD

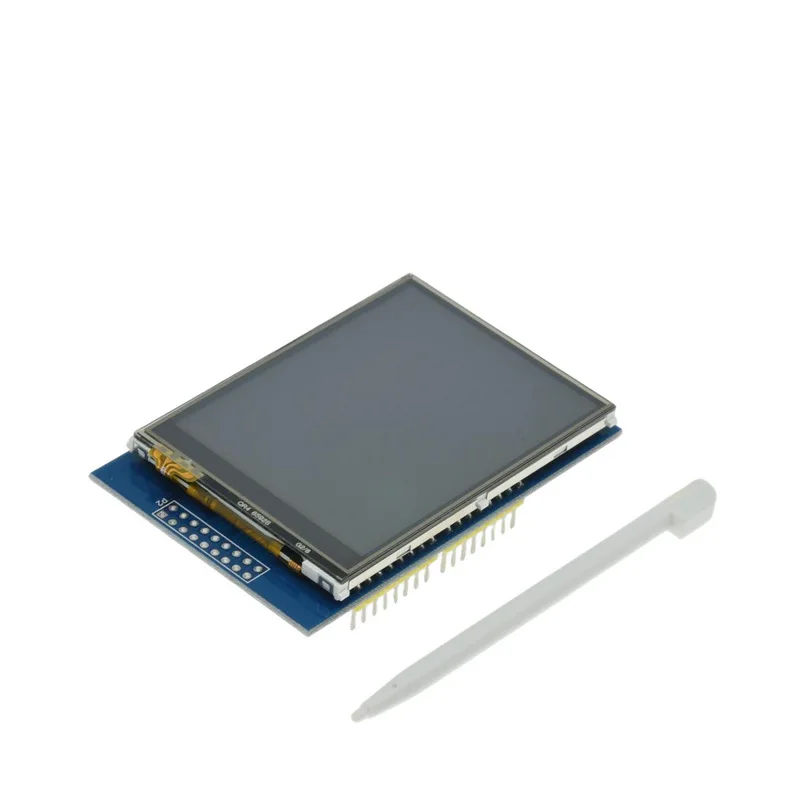

Imagen del producto:
