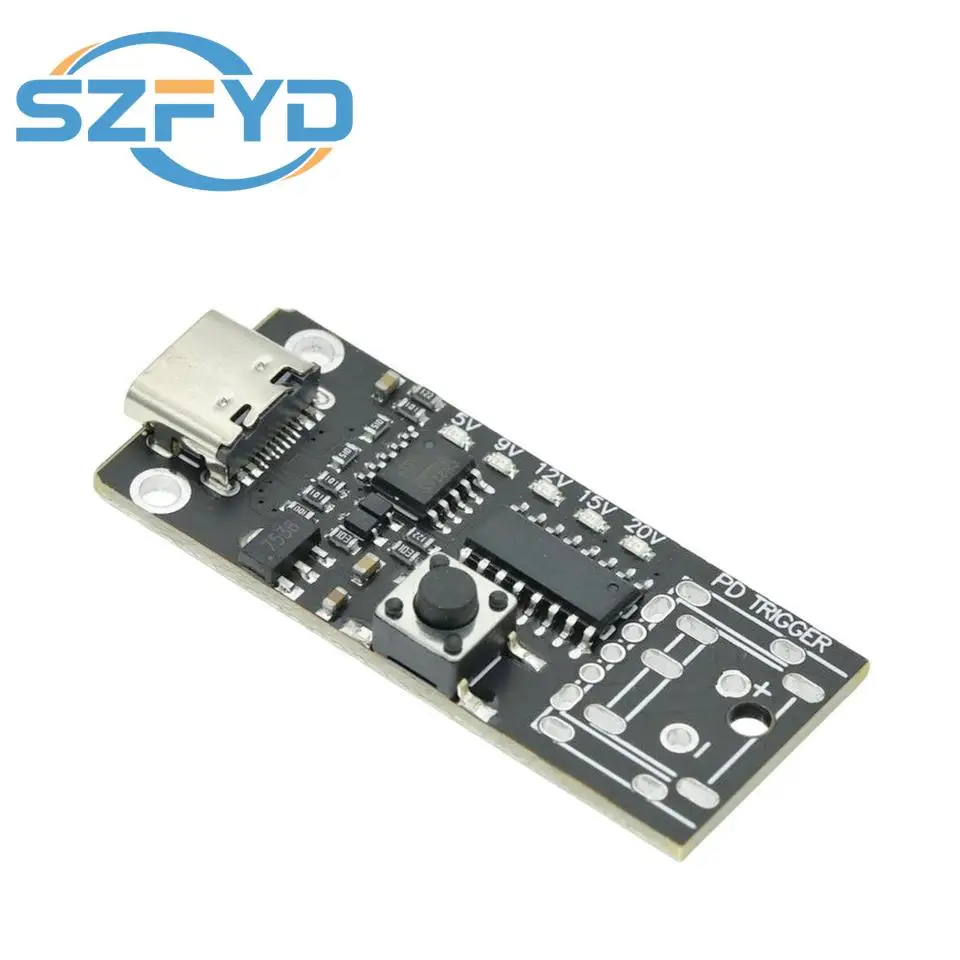

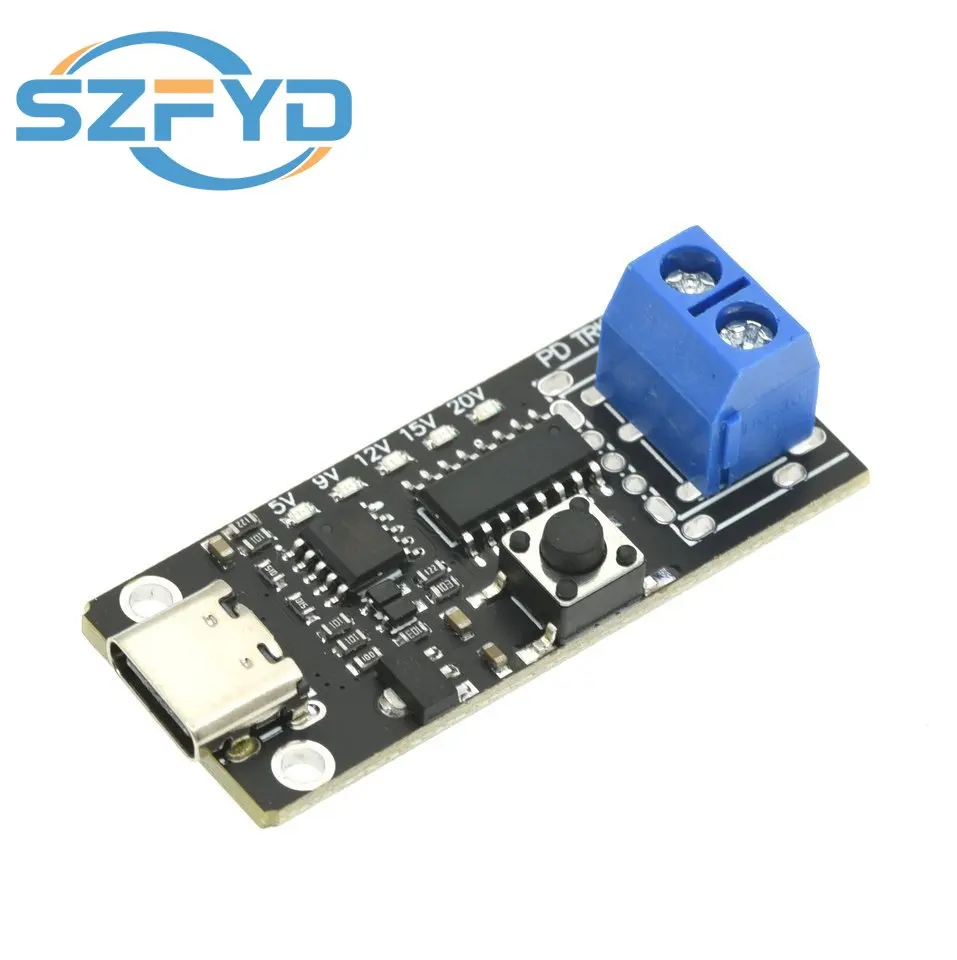

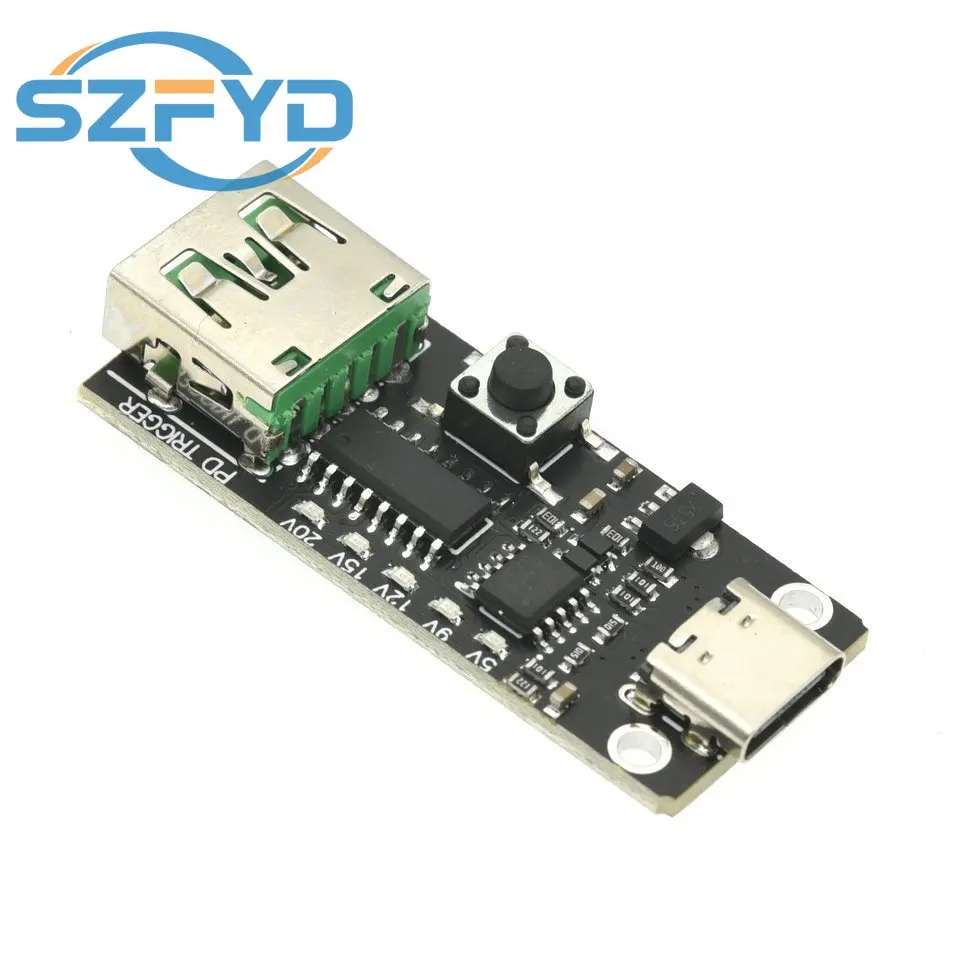

Módulo de placa de disparo de carga rápida USB-C de 100W 5A PD/QC Placa señuelo carga rápida USB tipo C PD 2,0 3,0 módulo de potencia de refuerzo CMTPD

Descripción del producto

Reportar artículo/actividad sospechosa

●

Admite salida de señuelo de voltaje PD3.0, PD2.0, QC, FCP, AFC, modo libre

Cambiar.También puede configurar que solo se admite PD.

Admite salida de señuelo de 5 V/9 V/12 V/20 V (el rango específico depende de su fuente de alimentación).

Con función de bloqueo de teclas, para evitar un mal funcionamiento (para evitar dañar el equipo de carga configurando incorrectamente el voltaje)

●

Configuración rápida de 5V/9V/12V/20V.El LED indica salida.

Los parámetros se guardan automáticamente y la última configuración de engaño se ejecuta después del encendido.

Consumo de energía ultrabajo, alta corriente, compatible con salida de 100 W.

●

La salida máxima es 20V5A (el valor real depende de su fuente de alimentación).

El tipo c es sólido y duradero.

Admite el sondeo automático al voltaje más alto y lo mantiene, y el sondeo automático al voltaje más alto

Luego mantenga a 5 V, bucle infinito y otras funciones de prueba.

El tiempo de salto de prueba es ajustable.

Adecuado para pruebas de envejecimiento, el módulo puede soportar un voltaje superior a 30 V.

Cada voltaje se puede conectar externamente: se puede usar una tecla para una conmutación rápida.

PD SÓLO contacto de cortocircuito: el módulo solo admite el protocolo PD después de cortocircuito.

Contactos cortos DM y DP: DM y DP se pueden emitir desde USB después de un cortocircuito, a menos que sea necesario,

No se recomienda el cortocircuito.

5 interfaces de teclas independientes: se pueden conectar 5 teclas independientes para cambiar rápidamente el voltaje, que se puede presionar brevemente

O pulsación larga o cortocircuito.Los extremos superiores de la figura son todos contactos conectados a tierra, que están conectados entre sí en el circuito.

Contacto corto S1: está configurado para bloqueo de llaves.Después de una conexión corta, es necesario desbloquear el voltaje de conmutación presionando

Presione la tecla para encender y volver a desbloquearla cuando vuelva a encender.

Cortocircuito F1: enciéndalo para pulverizar automáticamente el voltaje más alto y luego mantenerlo a 5V.Y el LED mostrará

La lámpara LED correspondiente al voltaje que se debe admitir está encendida, de lo contrario parpadeará.

Cortocircuito F2: cortocircuito con F1, pero mantiene el voltaje más alto soportado por la salida después del sondeo.

F1 y F2 están en cortocircuito al mismo tiempo: es una prueba de bucle infinito.El voltaje cambiará de salida de ciclo bajo a alto.

El tiempo predeterminado de sondeo y salto es de 0,5 segundos, que se puede modificar según el siguiente método de tinta roja.

Configuración del tiempo de sondeo o salto de voltaje cuando F1 y F2 están en cortocircuito: mantenga presionada la tecla sin encender

El primer LED parpadea.Si se suelta la llave, se desbloquea.De lo contrario, continúe presionando recto

Cuando todos los LED parpadeen, suelte la tecla para ingresar la configuración de hora y el tiempo de conmutación se restablece a

0,5 segundos, luego agregue 0 5 segundos y el LED se mostrará

El tiempo requerido (si no está familiarizado con el binario, puede contar cuántas veces ha agregado el tiempo)

Aumente 30 veces (el tiempo máximo correspondiente es de 15,5 segundos y todas las luces LED están encendidas).No presionó la tecla dentro de los 3 segundos.

La configuración de la hora aparecerá automáticamente y se guardará el valor de configuración. Recuerde mediante un LED parpadeante
