Regla PCB de 5 tipos, 9CM, 15CM, 20CM, 25CM, 30CM, herramienta de medición multifuncional, Chip de condensador de resistencia, Transistor de diodo IC SMD

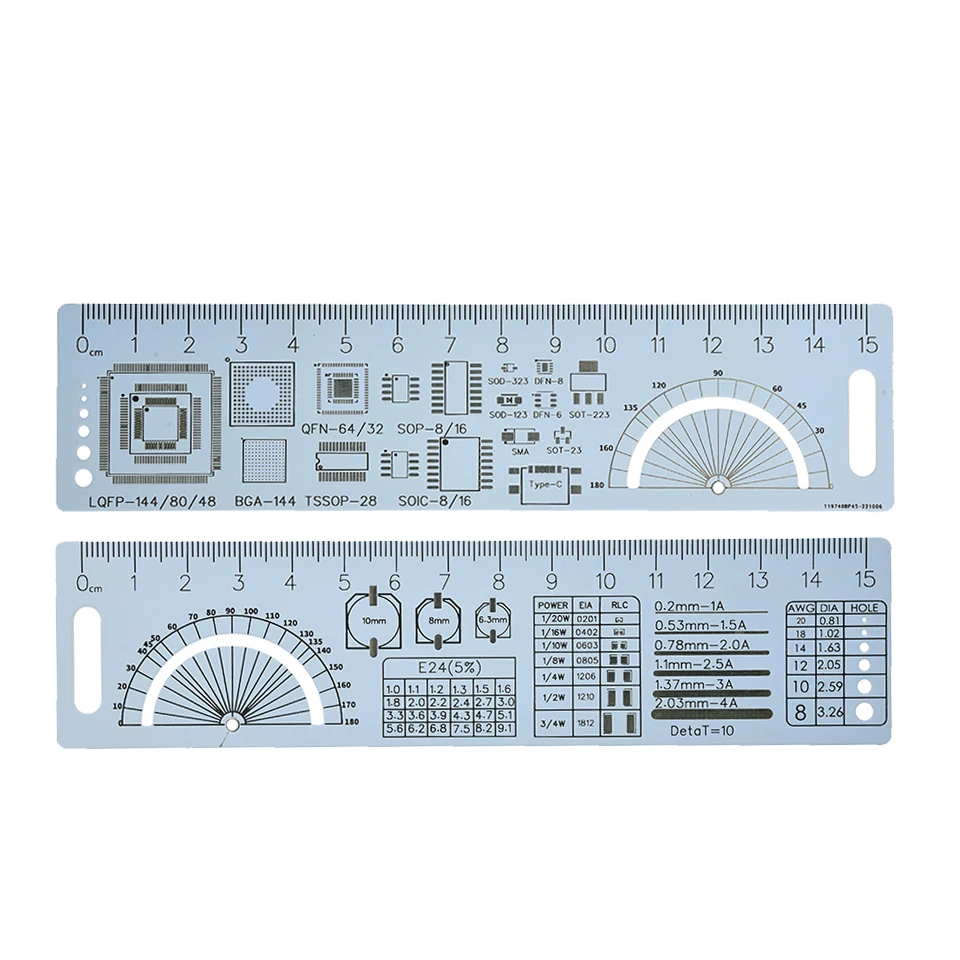

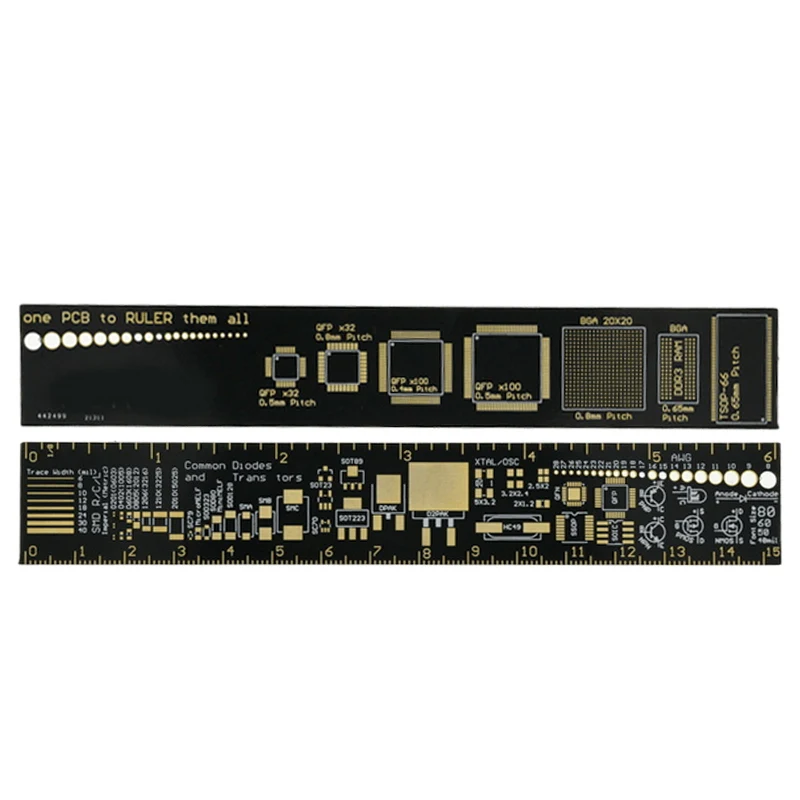

Regla PCB de 15 CM

Característica:

Material: PCB

Guía del tamaño de fuente, diagrama de ancho de trazado y un conjunto de taladros del tamaño AWG

Lado centímetro: marcas de 0,1 cm.

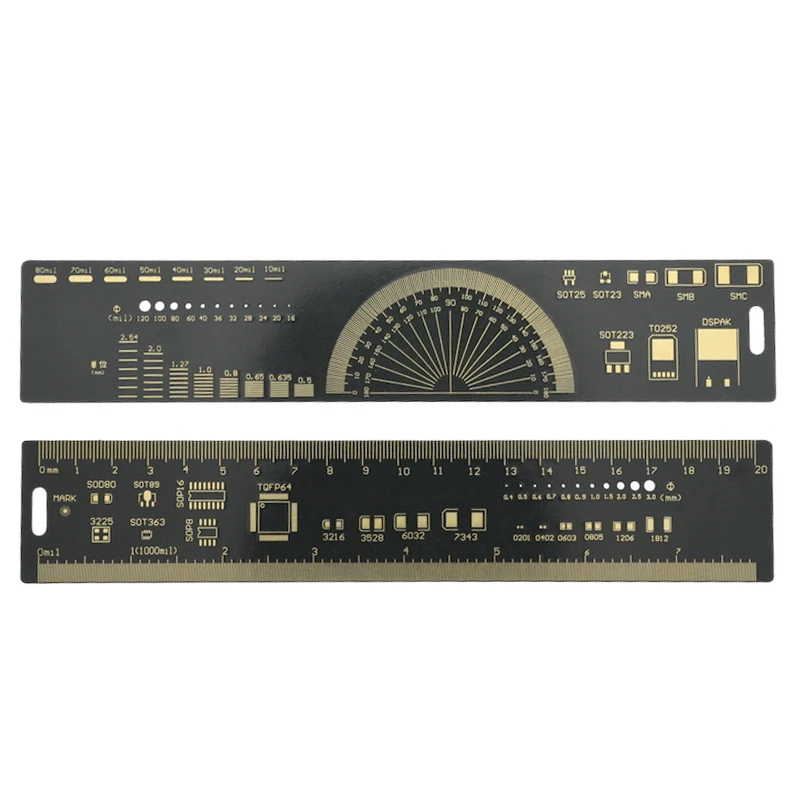

Regla PCB de 20 CM

Descripción:

Esta regla de PCB versátil,

También integra información relevante para el diseño de PCB, como medidores de ángulos, dispositivos, tablas de espaciado de pines IC y más.

Los entusiastas de la electrónica en el proceso de diseño que necesitan con urgencia una herramienta de medición pueden configurar todas las funciones necesarias.

Además de medir las funciones básicas de los tamaños de milímetros y pulgadas,

También integra información relevante para el diseño de PCB, como medidores de ángulos, dispositivos, tablas de espaciado de pines IC,

Paquete de chip de resistencia y condensador, taladro de referencia de diámetro de uso común, referencia de tamaño de ancho de línea

Imprimimos esta información en PCB chapados en oro FR-4.

PCB chapado en oro R-4, atmósfera de alta gama, alta dureza, resistencia al desgaste

Especificación positiva:

La longitud de medida: 20 cm

Longitud de medición: 7,8 pulgadas

Paquetes de uso común: SOT89, SOT8, SOP16, SOT363, 3225, SOD80, MARK, TQFP64.

Paquete de parches de resistencia y capacitancia de uso común: 0201,0402,0603,0805,1206,1812,3216,3528,6032,7343.

Dimensiones de referencia del diámetro del orificio común (unidad: mm)

Ranura para colgar recto

Especificación de espalda:

Referencia de ancho de línea comúnmente utilizada (unidad: mil)

Medición de ángulo: 180 grados

Dispositivo, tabla de espaciado de pines IC: 0,5 mm, 0,635 mm, 0,65 mm, 0,8 mm, 1,0 mm, 1,27 mm, 2,0 mm, 2,54 mm;

Paquete de transistores, diodos y MOS de uso común: SOT23, SOT223, SOT25, TO252, D2PAK, SMA, SMB, SMC.

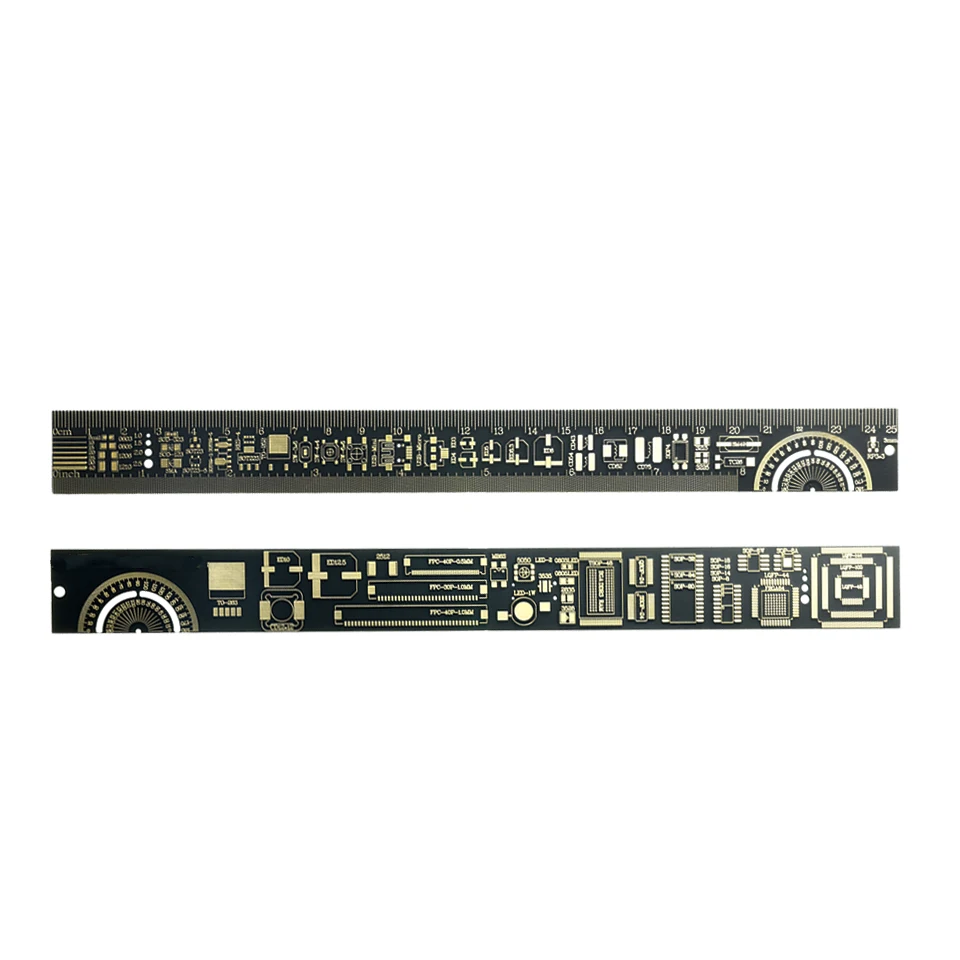

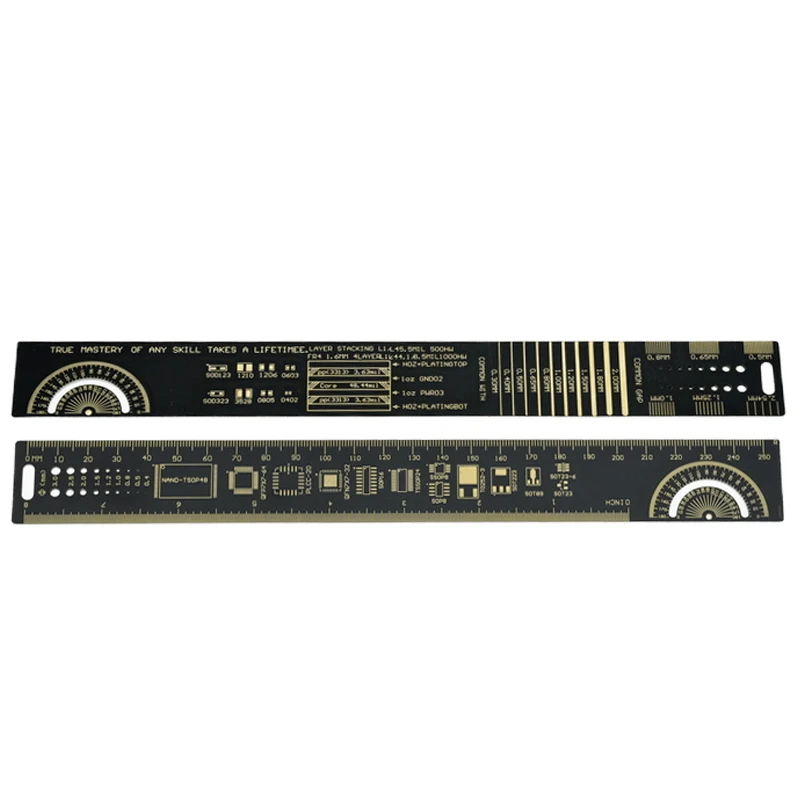

Regla PCB de 25 CM

Descripción:

Esta versátil regla de PCB también integra información relevante para el diseño de PCB, como medidores de ángulo, dispositivos, tablas de espaciado de pines IC y más.

Los entusiastas de la electrónica en el proceso de diseño que necesitan con urgencia una herramienta de medición pueden configurar todas las funciones necesarias.

Además de medir las funciones básicas de los tamaños de milímetros y pulgadas, también integra información relevante para el diseño de PCB, como medidores de ángulos, dispositivos, tablas de espaciado de pines IC, paquetes de resistencias y chips de condensador, el taladro de referencia de diámetro de uso común, referencia de tamaño de ancho de línea

Imprimimos esta información en PCB chapados en oro FR-4.

PCB chapado en oro R-4, atmósfera de alta gama, alta dureza, resistencia al desgaste

Especificación positiva:

La longitud de medición: 25 cm.

Longitud de medición: 10 pulgadas

Paquete IC de uso común: 1.NAND_FLASH_TSOP48 2.QFP7X7-64 3.PLCC-20 4.SOP16 5.TSSOP24 6.SSOP8 7.SOP8

Componente CHIP de uso común: 1.TO252-3 2.SOT223 3.SOT89-3 4.SOT23-6 5.SOT23-3 6.SOD123 7.SOD323 8.1210 9.3528 10.1206 11.0805 12.0603 13.0402 14.TO92

Dimensiones de referencia del diámetro del orificio común (unidad: mm): 3,0 2,5 2,0 1,5 0,8 0,5 0,4

Ranura para colgar recto

Especificación de espalda:

Referencia de ancho de línea comúnmente utilizada (unidad: mm)

Medición de ángulo: 180 grados

Dispositivo, tabla de espaciado de pines IC: 0,5 mm, 0,65 mm, 0,8 mm, 1,0 mm, 1,25 mm, 2,54 mm;

Dimensiones de referencia del diámetro del orificio común (unidad: mm): 3,0 2,5 2,0 1,5 0,8 0,5 0,4

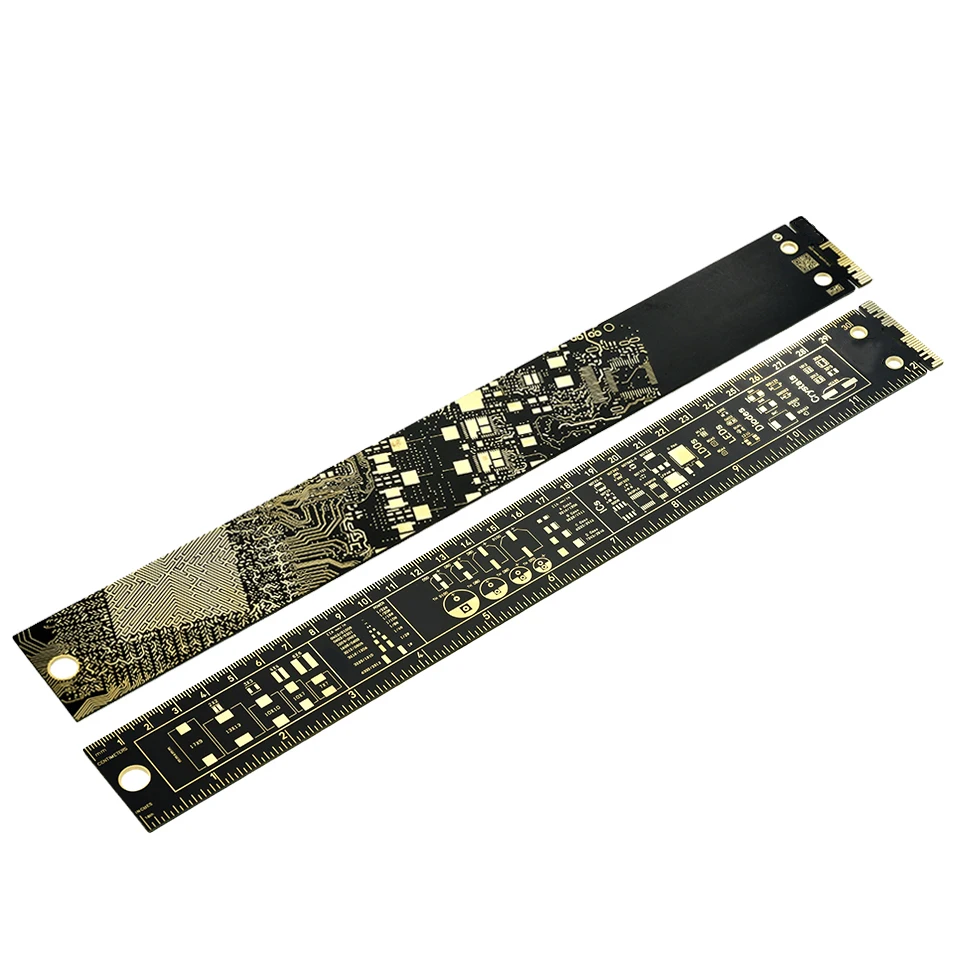

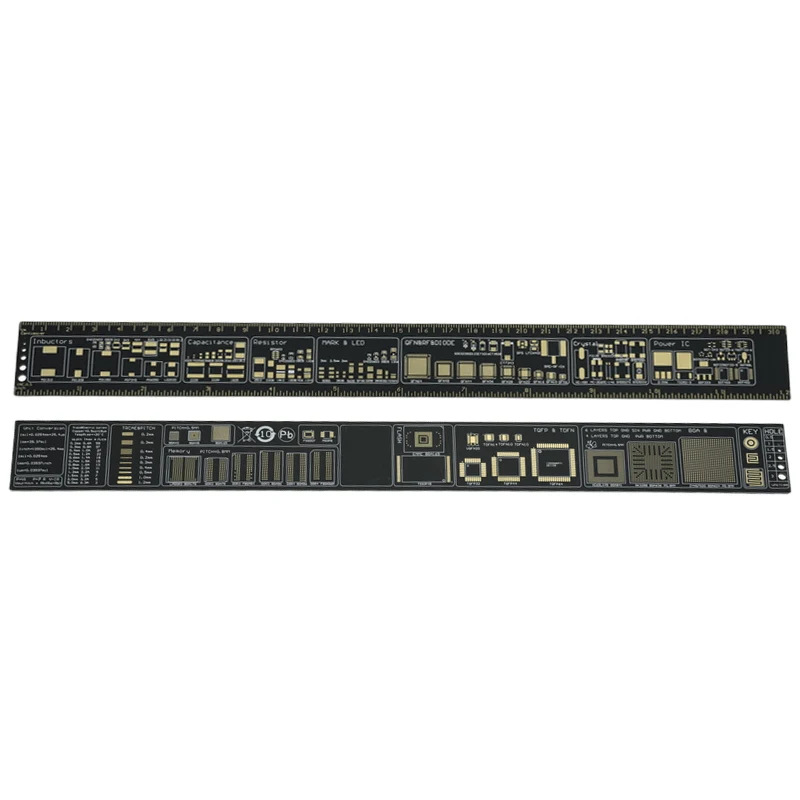

Regla PCB de 30 CM
