Nota:

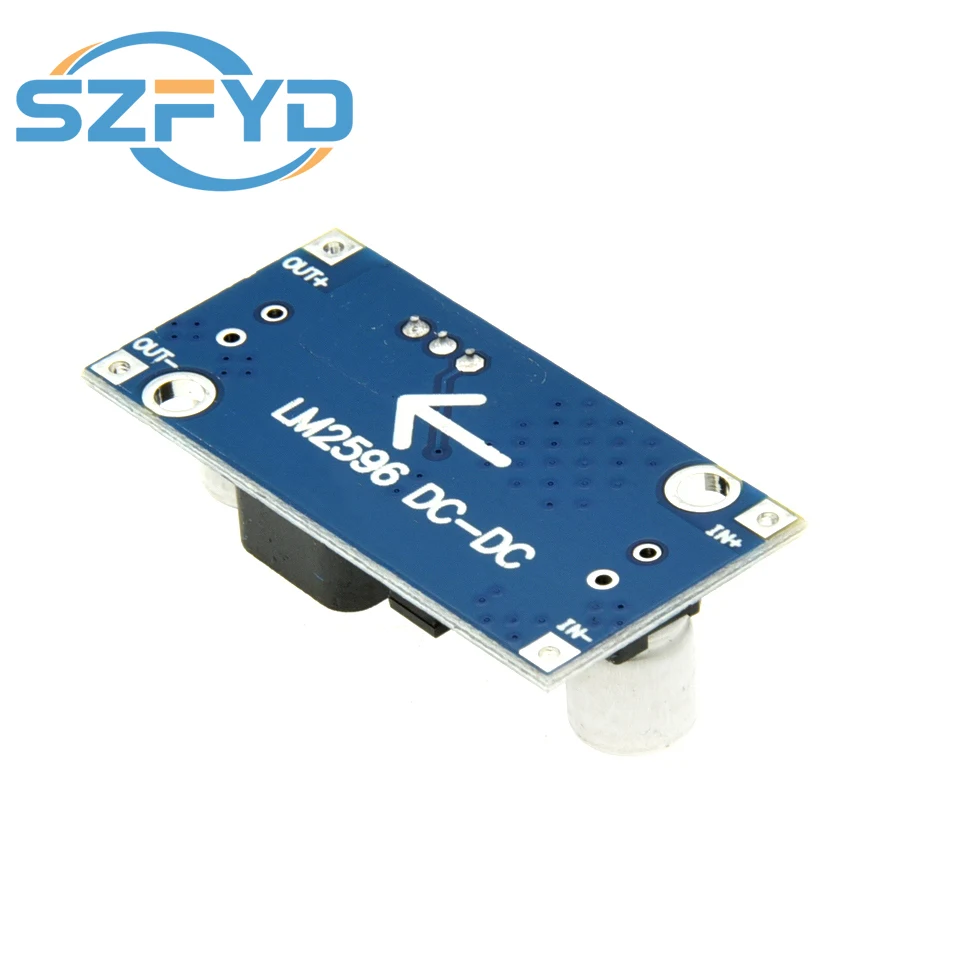

IN + la entrada positiva - entrada IN negativa!
¡La salida + salida positiva OUT - salida negativa!
No puedo llegar a la atención de la entrada y la salida. ¡Después de que se queme!
Entrada: CC 3 V a 35 V (el voltaje de entrada debe ser mayor que el voltaje de salida de 1,5 V anterior. No se puede aumentar)
Salida: voltaje de 35 V a 1,5 V CC ajustable, la corriente de salida máxima de alta eficiencia es de 3 A.
Características: todos utilizan condensadores de estado sólido, 36 placas de circuito upset, inductor de salida de alta potencia de alto valor Q con luces LED
Se recomienda trabajar largas horas dentro de un uso de corriente de 2,5 A, más de 2 A es necesario agregar un disipador de calor (salida de más de 10 W);
Debido a que es un módulo reductor, para garantizar la estabilidad de la salida, mantenga la presión diferencial mínima de 1,5 V.
Modelo/nombre

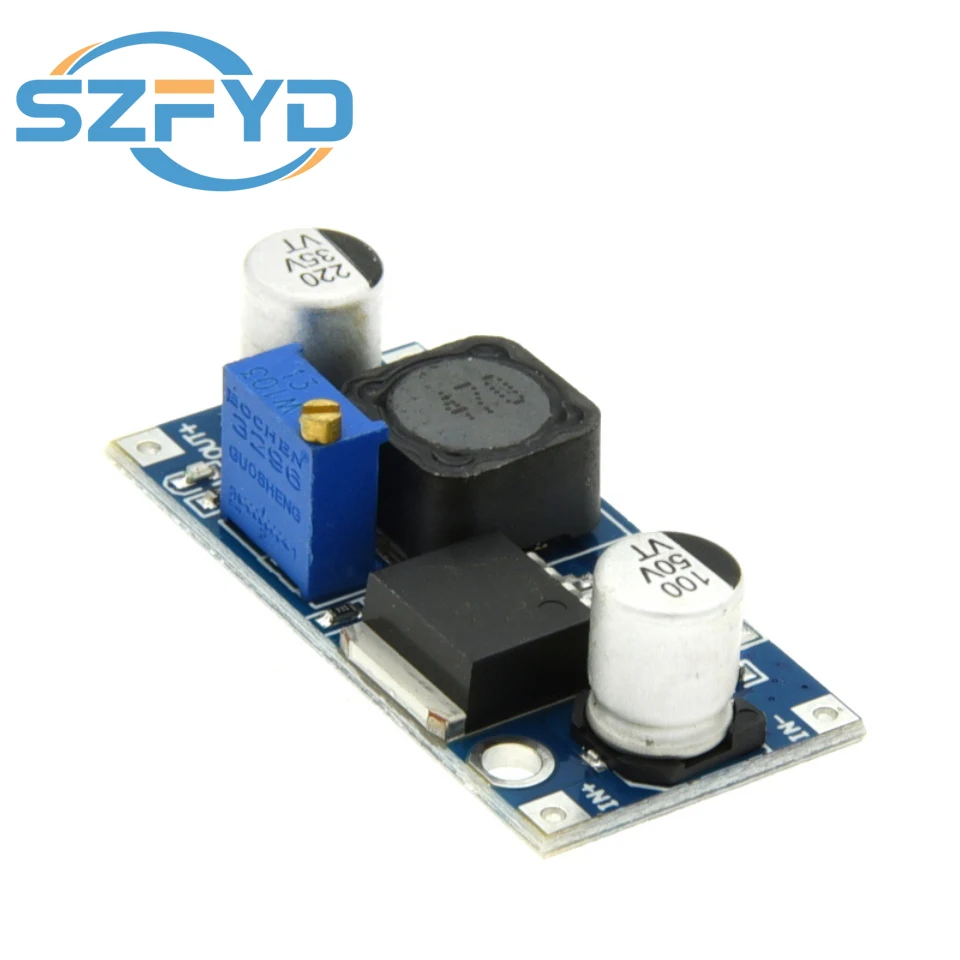

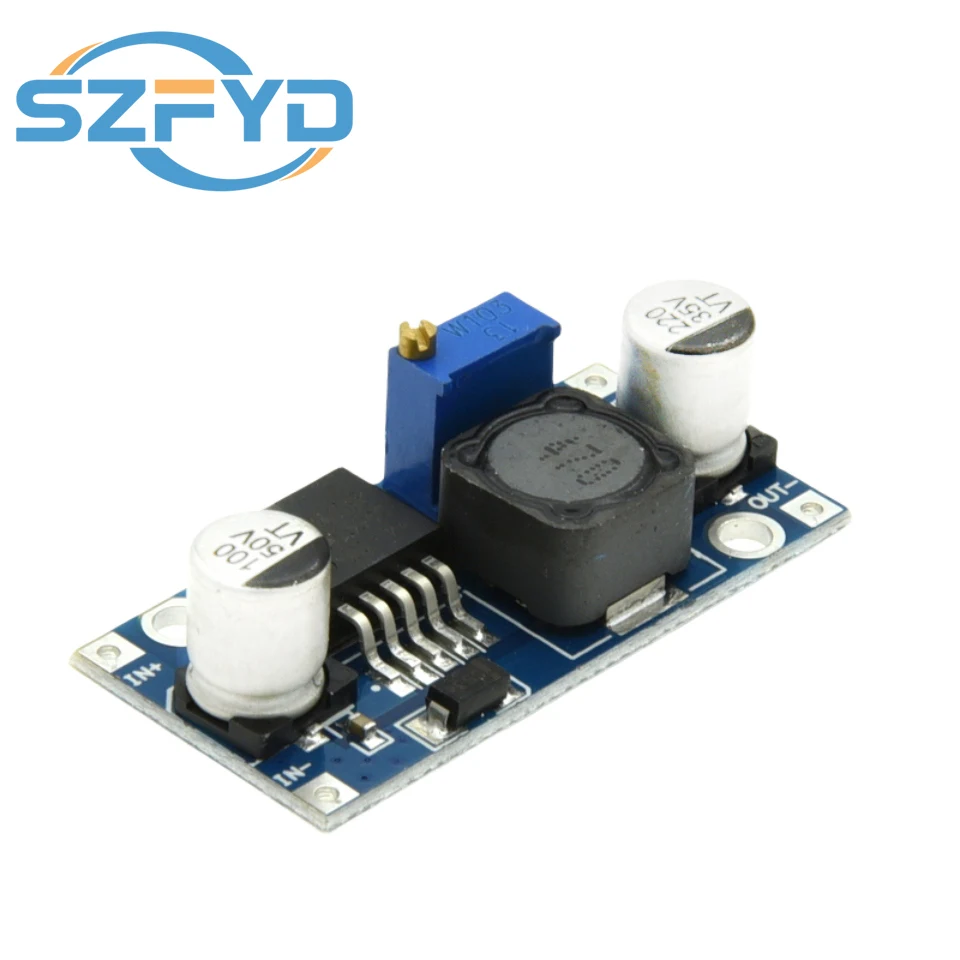

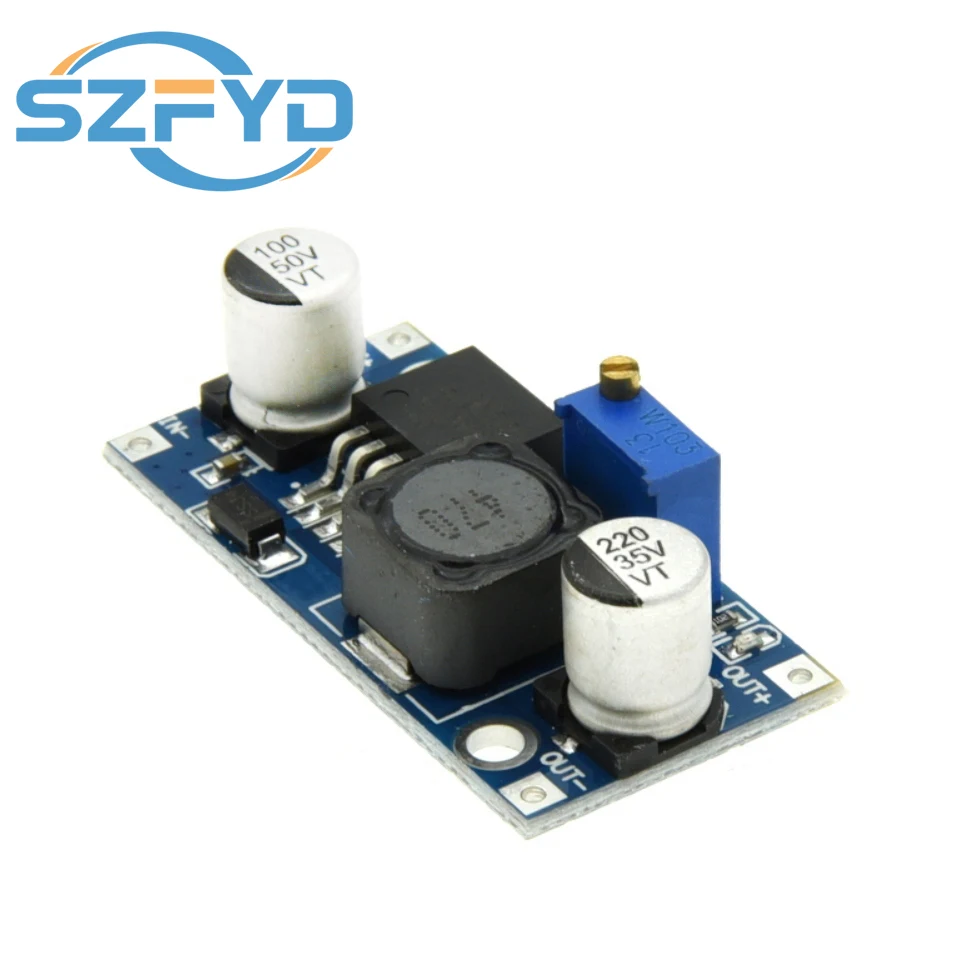

LM2596S DC - Módulo reductor DC
El voltaje de entrada
3,2 V ~ 35 V
El voltaje de salida
1,25 V ~ 35 V
La corriente de salida
3 a (máx.)
Eficiencia de conversión
92% (más alto)
La ondulación de salida.
El
Frecuencia de conmutación
65 KHZ
Temperatura de trabajo
- 45 ℃ ~ + 85 ℃
El tamaño
43 mm * * 14 mm a 21 mm (largo * ancho * alto)
Modo de conexión
1.La soldadura, soldando el puerto de entrada (salida) directamente al cable de alimentación;
2.El pasador de soldadura puede llevar el pasador de inserción o insertarlo en el uso de la placa del orificio; o agregar pines después de soldar directamente la PCB.
Ejemplo de la aplicación
1.Fuente de alimentación regulada por automóviles, esta entrada de módulo solo puede necesitarse conectarse al punto de fuente de alimentación del automóvil, puede ajustar el potenciómetro, 1.El voltaje de salida de 25 30 V puede ajustarse arbitrariamente, para su teléfono móvil, MP3, MP4, PSP cargando muchos equipos como la fuente de alimentación, muy fácil y conveniente.
2.A la fuente de alimentación del equipo electrónico, cuando un dispositivo necesita una fuente de alimentación de 3-35 v y una potencia de voltaje correspondiente en su mano, con este módulo se puede ajustar el voltaje al voltaje requerido, resolver los problemas.
3. La prueba de voltaje de funcionamiento del sistema, al realizar el proyecto puede utilizar este módulo depurando los distintos rangos de voltaje de funcionamiento, el sistema de prueba de voltaje es muy fácil y conveniente
