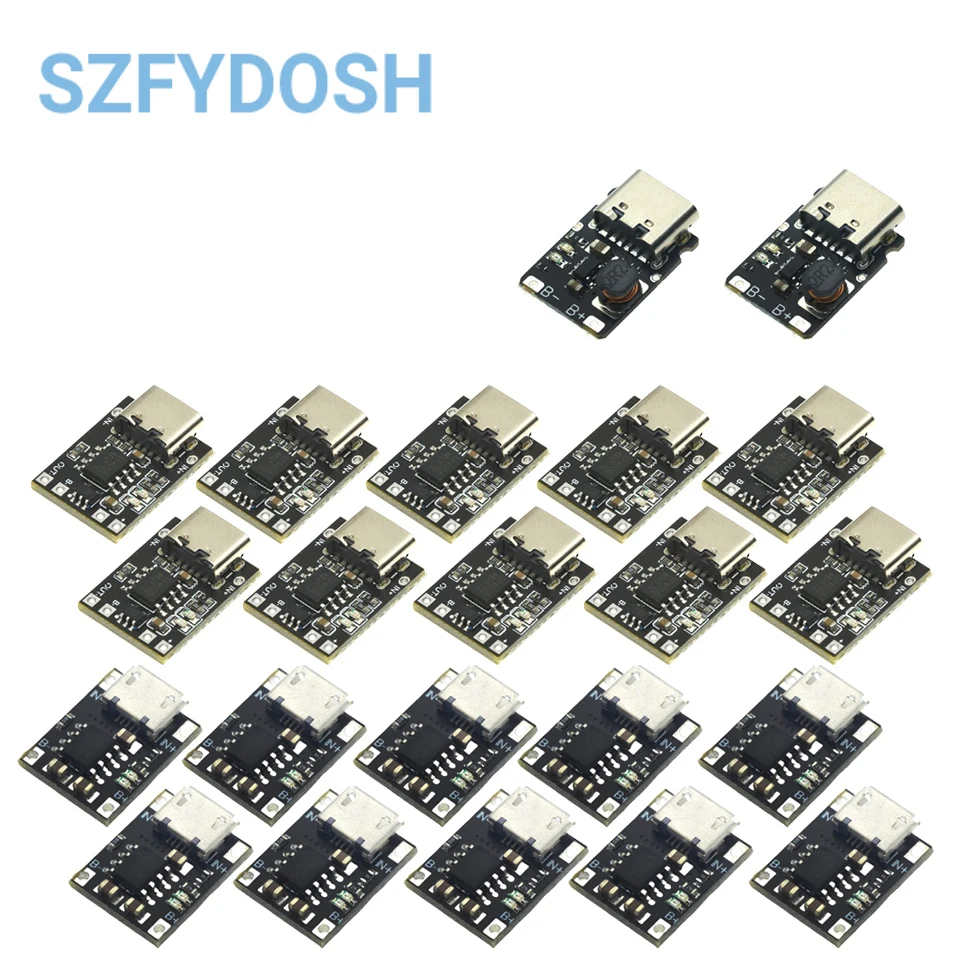

1-10 Uds USB TP4057/56 1A módulo de placa de protección de carga de batería de litio Micro tipo C batería de polímero sobre temperatura

Introducción del producto:

Este producto es adecuado para bricolaje, debe ser el producto más pequeño y delgado con la misma función (en comparación con otros productos similares mucho más pequeño, también delgado 0,6 mm) es muy importante para la modificación de equipos eléctricos pequeños.Y posicionamiento de medio orificio, fácil de arreglar.

Ámbito de aplicación:

1. carga de batería de litio diy;

2, pequeña magia eléctrica;

3.Agregue puertos de carga a las tabletas.

Características del producto:

■ Pequeño volumen.Es más pequeño que sus pares.

■Fuente de alimentación de 5-6 V, adecuada para litio individual (paralelo ilimitado), corriente predeterminada 1A.

■ Adecuado para todo tipo de baterías de litio de 3,7 V, incluidas baterías 18650 y acumuladoras.

■ Con protección contra sobrecarga y sobredescarga, protección contra sobredescarga de 2,4 V, voltaje de corte de carga 4,2 V/4,35 V opcional.

Introducción de la función:

Cuando la corriente de carga alcanza el voltaje de carga flotante final y cae a 100 mA, el ciclo de carga finalizará automáticamente.

▼ Cuando el voltaje de la batería cae por debajo de 405 V (correspondiente aproximadamente al 80% al 90% de la capacidad de la batería), el ciclo de carga comienza nuevamente.

Cuando el voltaje de la batería es inferior a 2,9 V, la batería se cargará previamente con una corriente de 100 mA.

Con placa de protección, protección contra sobretensión, protección contra sobredescarga, protección contra sobrecorriente.Valor de protección contra sobredescarga: 2,4 V; Valor de protección contra sobrecorriente: 4A.

Consejo:¡El primer uso necesita conectar la fuente de alimentación para activar la placa de protección!!

Uso:

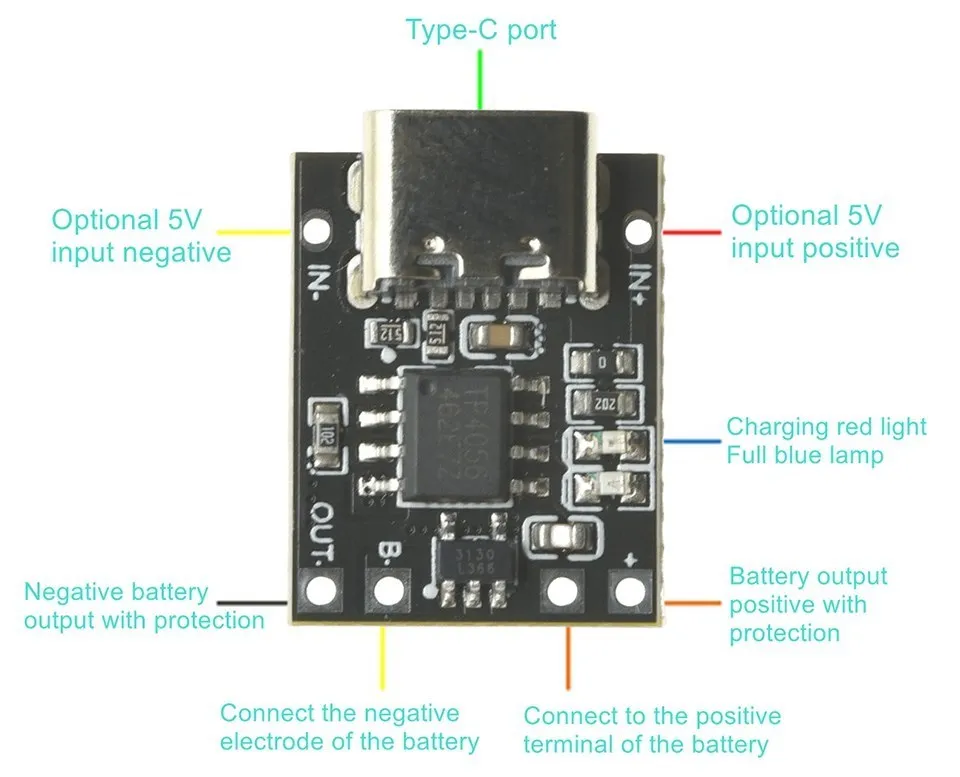

La conexión está marcada de acuerdo con la figura anterior (la parte del mismo color está conectada físicamente).Se puede utilizar entrada del puerto C o entrada de conexión.La batería no se puede conectar en serie, sino que solo se puede conectar en paralelo.Es necesario soldar el hilo, no debe ser demasiado fino, de lo contrario no funcionará correctamente.Las baterías no se pueden invertir.

Características del producto:

1.Pequeño volumen.Más pequeño que productos similares.

2.Fuente de alimentación de 4,5,5 V, aplicable a una sola batería de litio (ilimitada en paralelo), con un máximo de 1,2 A.Se puede utilizar para estabilizar una corriente de 1A según sea necesario.

3.Aplicable a todo tipo de baterías de litio de 3,7 V, incluidas baterías 18650 y agregadas.

4.Con protección contra sobreimpulso y sobredescarga, la protección contra sobredescarga es de 2,9 V y el voltaje de corte de carga es de 4,2 V.

5.Cuando no hay voltaje de entrada externo, cambiará automáticamente al modo de salida, admitiendo corriente pequeña, salida de 5 V y salida de aproximadamente 450 mA.Si se emite 1a, el voltaje será de aproximadamente 4,9 V-4,5 V según la situación de energía.

6.Cambie automáticamente la entrada y la salida y cargue la batería cuando se ingrese el voltaje externo.De lo contrario, al descargar, la luz verde de carga parpadea, la luz verde completa permanece encendida, la luz no se enciende cuando se descarga sin carga y la luz azul se enciende cuando se descarga con carga.El consumo de energía en espera es de aproximadamente 0,8 mA.

Características del producto:

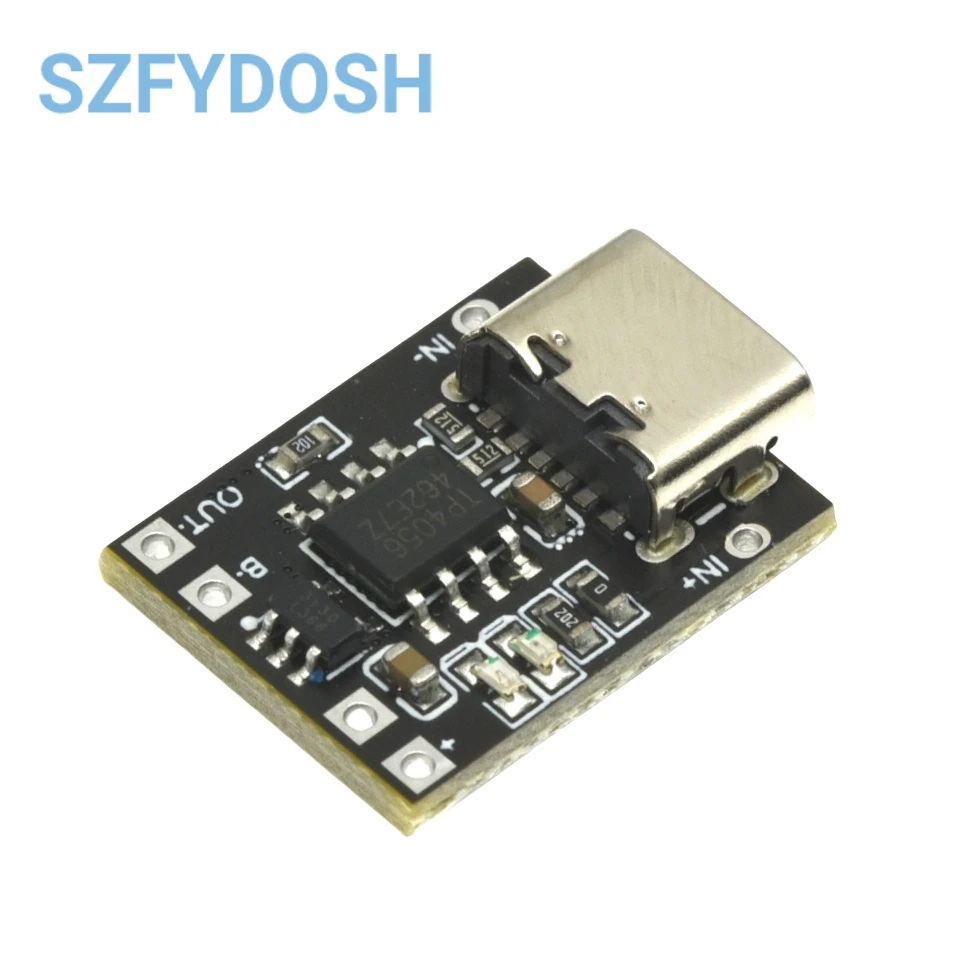

★ Este módulo utiliza un chip de carga TP4056 muy maduro, el circuito periférico es simple, buen rendimiento de protección y alta precisión de carga.

★ Este módulo es un procesamiento automático completamente mecánico, todas las piezas SMT se fabrican, cada módulo será probado antes del envío, alta confiabilidad.

★ La corriente de este módulo se puede ajustar sola.Siempre que se cambie la resistencia fija de la placa de circuito, la salida se puede cambiar a 100 mA-1000 mA, lo cual es muy conveniente.

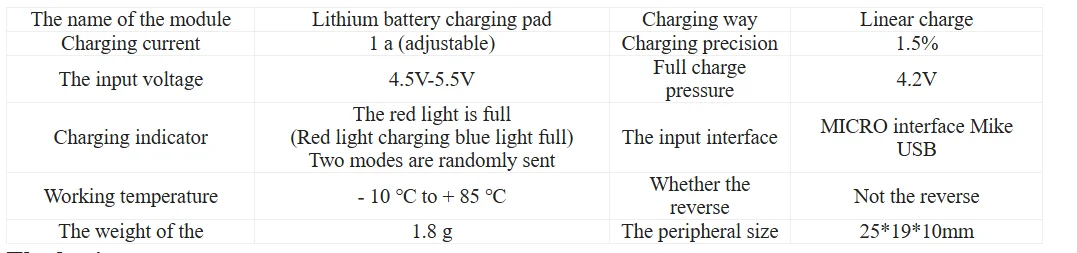

Atributos básicos:
