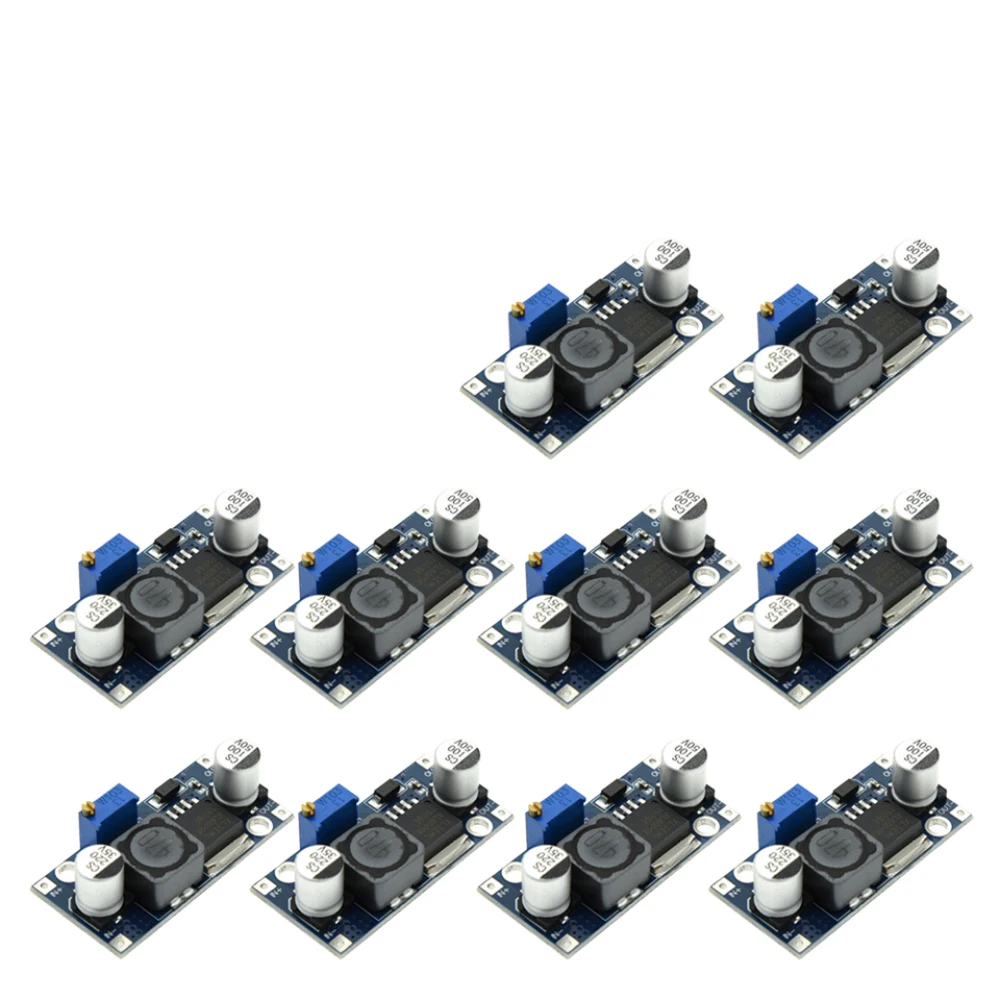

1-10 Uds XL6009 4A convertidor de refuerzo ajustable 15W 5-32V a 5-50V DC-DC módulo de fuente de alimentación LM2577 módulo elevador

Descripción del bebé:

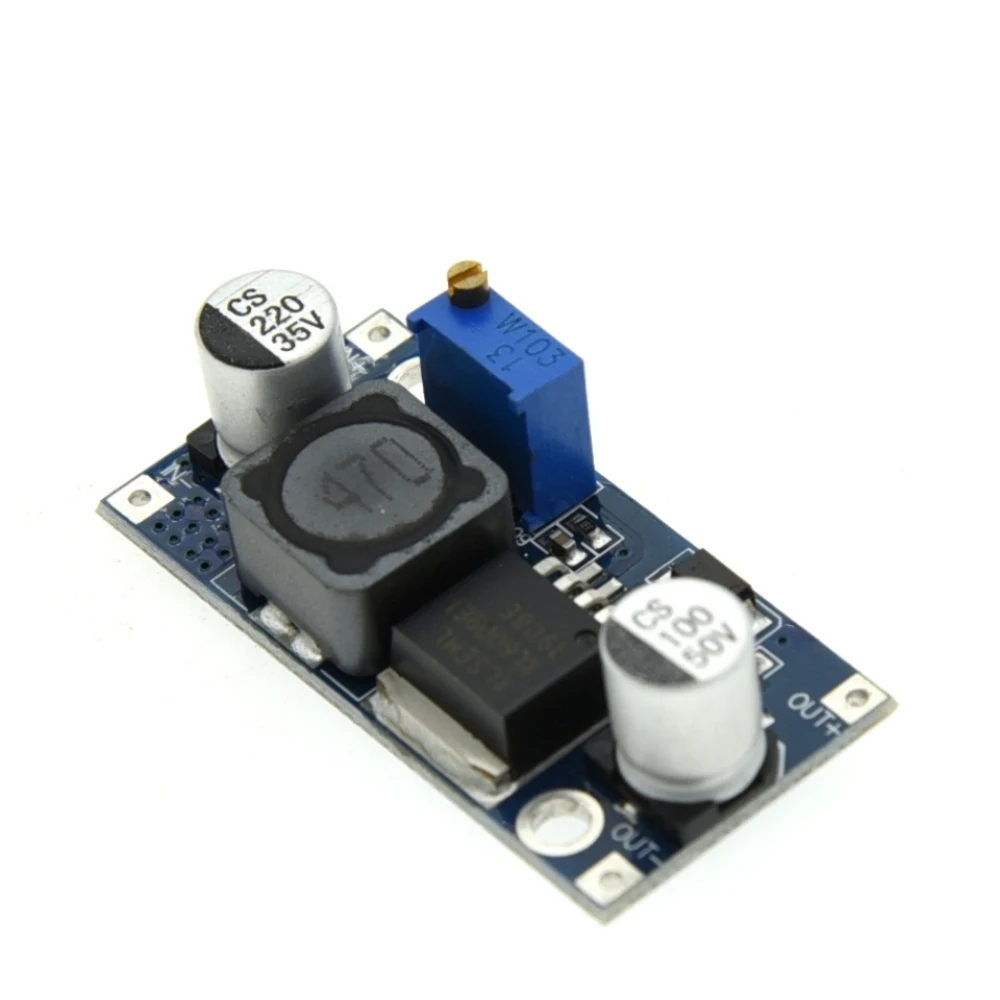

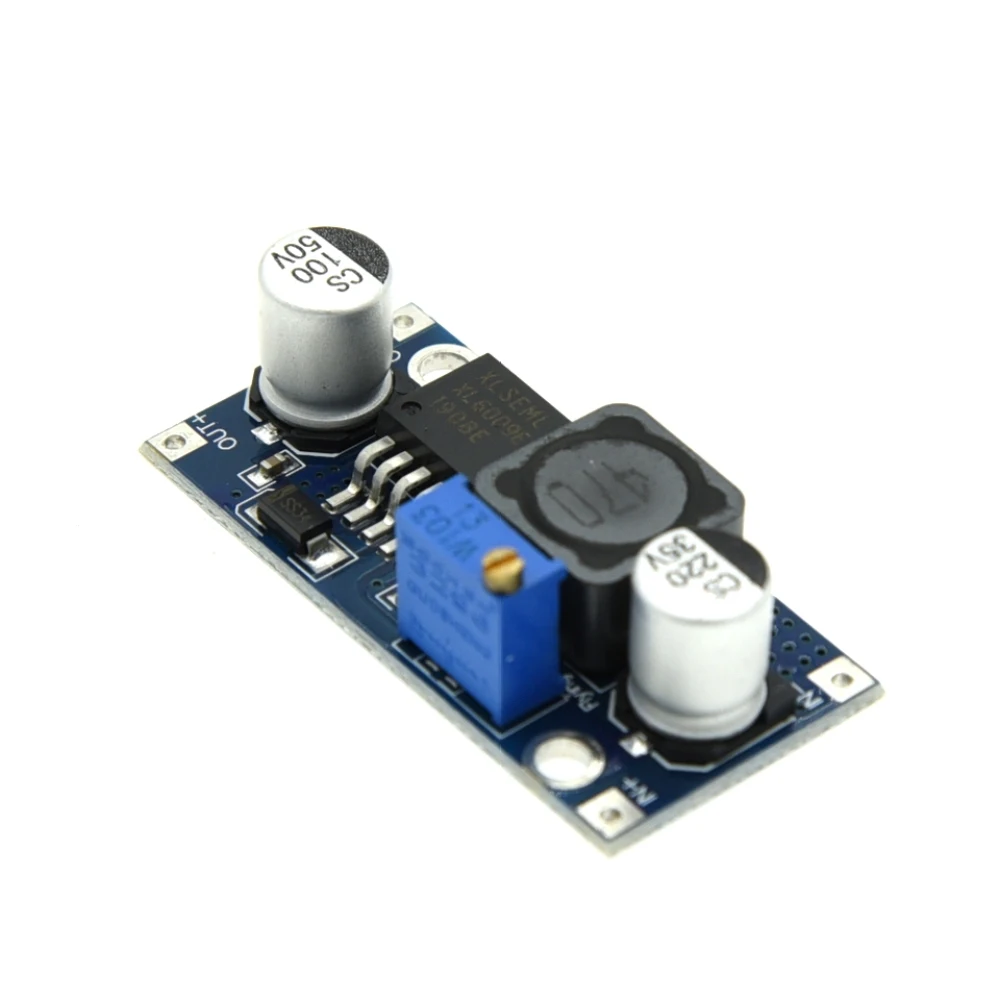

XTW6009 es un módulo de refuerzo de corriente (BOOST) conmutada 4A de alto rendimiento.El módulo utiliza la tecnología de conmutación de alta frecuencia XL6009E1 de segunda generación como chip central, mucho más que la primera generación de rendimiento tecnológico LM2577.El módulo de refuerzo XL6009 presenta un menor costo y un rendimiento superior, y el módulo LM2577 está a punto de ser eliminado.

● amplio voltaje de entrada 3V ~ 32V, el mejor rango de voltaje de funcionamiento es 5 ~ 32V;

● Amplio voltaje de salida 5V ~ 35V;

● Conmutador MOSFET de alta eficiencia incorporado de 4 A, eficiencia de hasta el 94%; (Corriente LM2577 de solo 3A)

● Alta frecuencia de conmutación de 400 KHz, puede usar una pequeña capacidad del condensador de filtro que puede lograr muy buenos resultados, ondulación más pequeña y más pequeña.(La frecuencia LM2577 es de sólo 50 KHz)

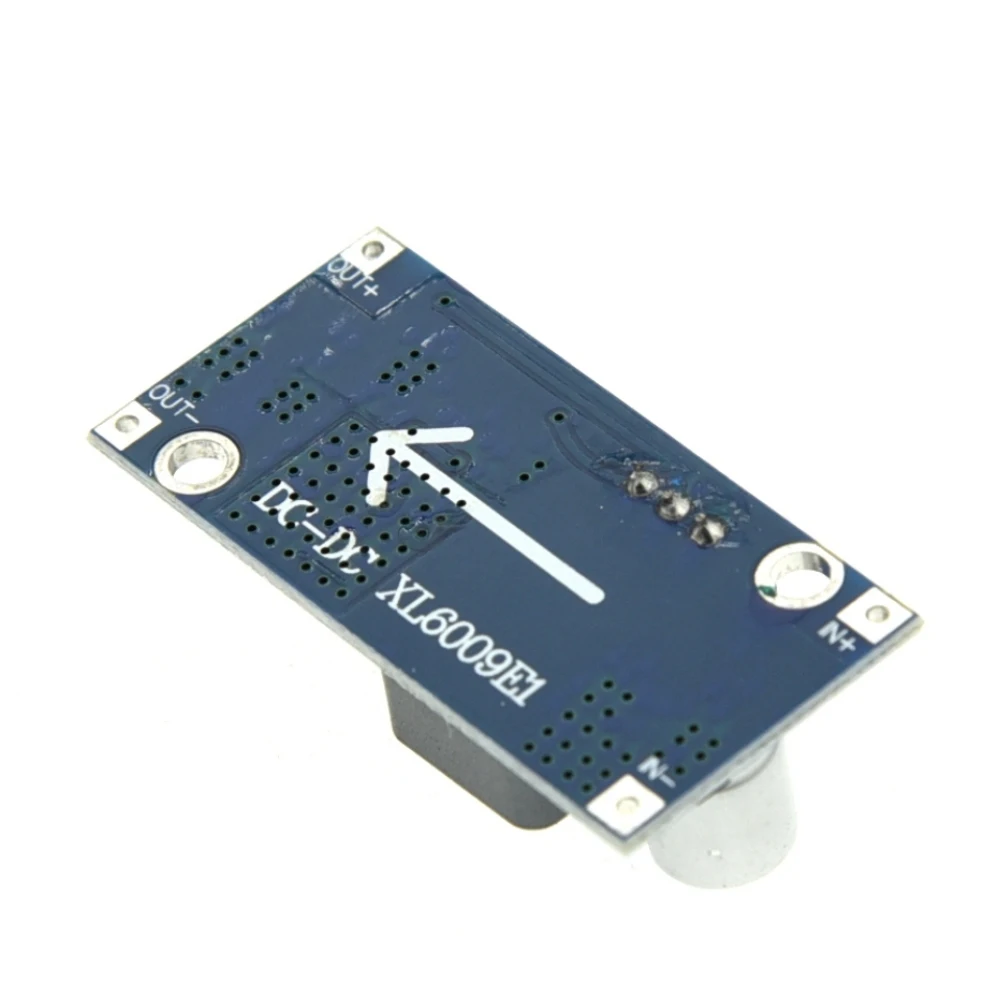

IN + Entrada Positiva IN- Entrada Negativa!

OUT + Salida Positiva OUT- Salida Negativa

Referencia de ejemplo de comparación de pruebas:

Entrada 5V salida 12V 0,8A 9,6W

Entrada 7,4 V salida 12 V 1,5 A 18 W

Entrada 12V Salida 15V 2A 30W

Entrada 12V Salida 16V 2A 32W

Entrada 12V Salida 18V 1,6A 28,8W

Entrada 12V Salida 19V 1.5A 28,5W

Entrada 12V Salida 24V 1A 24W

Entrada Salida 3V 12V 0,4A 4,8W

Vin * Iin * Eficiencia=Vout * Iout

Vin: voltaje de entrada

Iin: corriente de entrada

Vout: voltaje de salida

Iout: Corriente de salida
