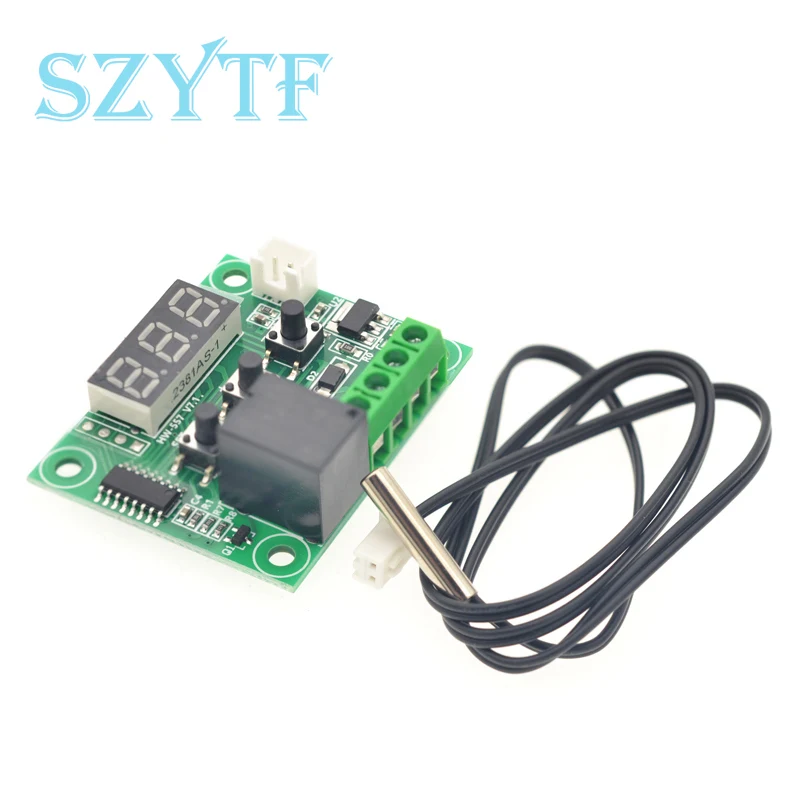

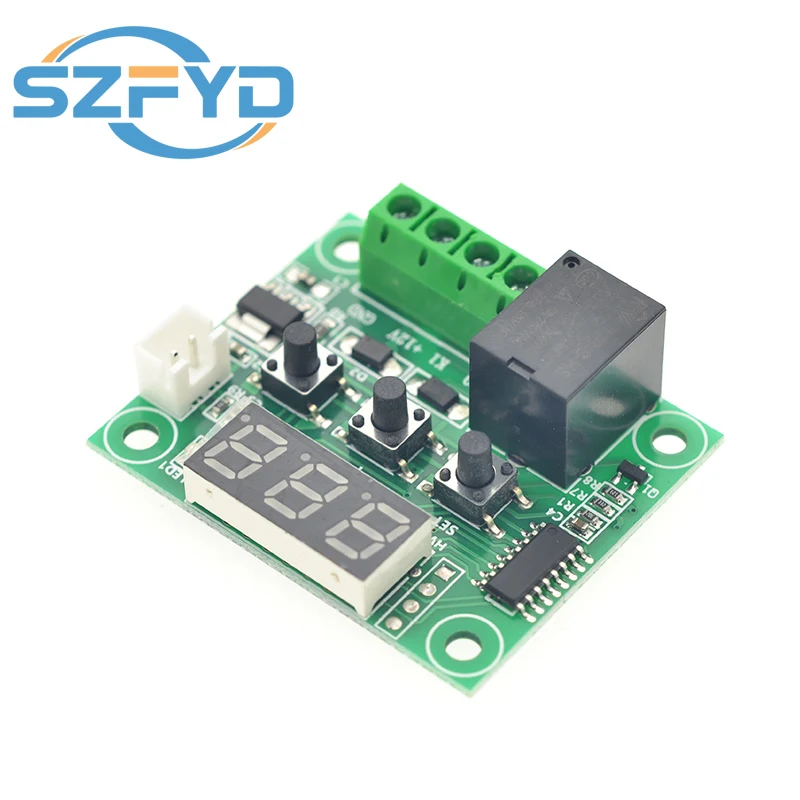

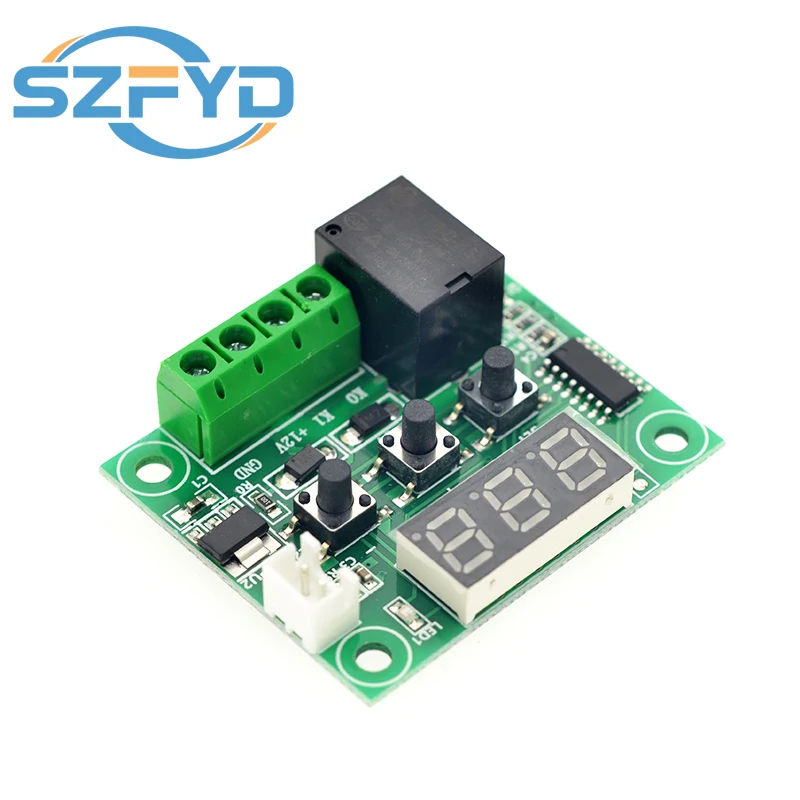

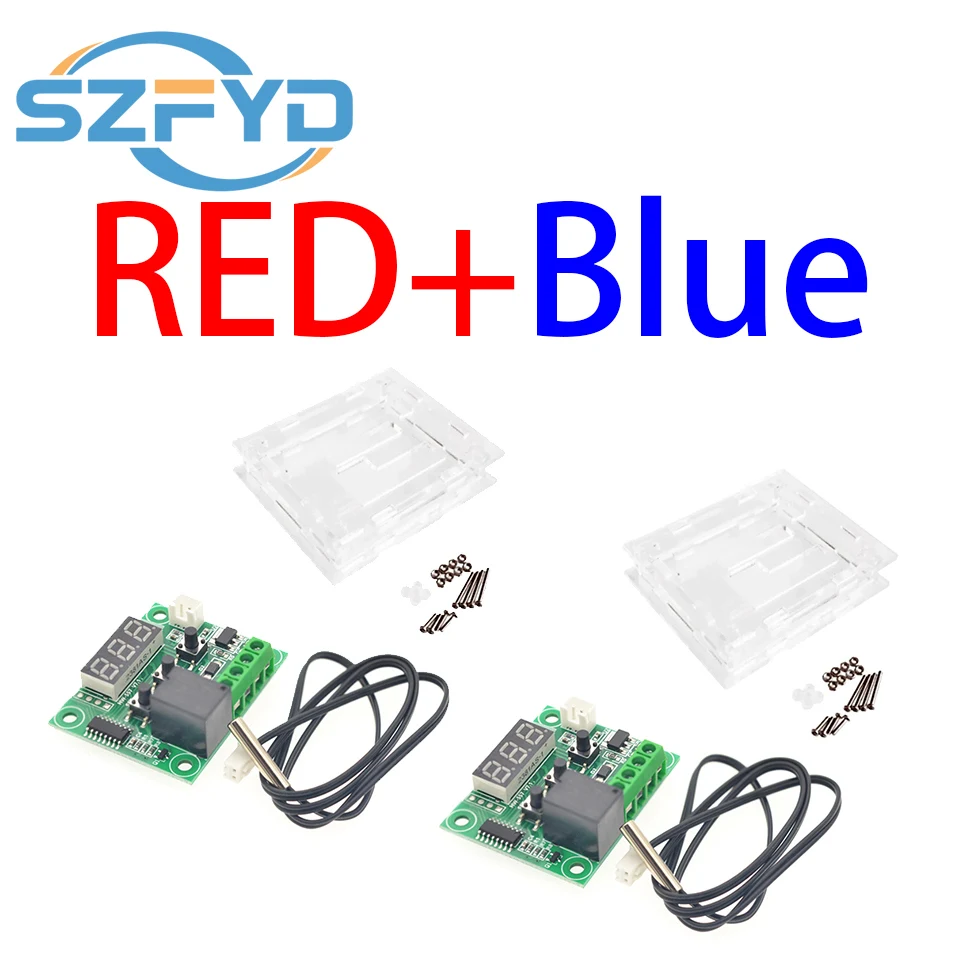

W1209Características:
1.Parche 100% completo a máquina, soldadura por ola, rendimiento estable, buena consistencia 2.Chip de unidad de procesamiento central integrado (MCU), más inteligente, menor consumo de energía 4, la precisión del control es de 0,1 grados Celsius
5.La histéresis se puede establecer entre 0,1 y el decimal se puede controlar (0,1-15,0)
W1209 Parámetros del producto:
nombre del producto:
Termostato inteligente con pantalla digital
Potencia de entrada:
CC 12 V
Rango de control de temperatura:
-50~110℃
Entrada de medición:
NTC (10K 0,5%)
Sensor impermeable
Precisión de la medición de temperatura:
0.1℃
rango de salida;
Relé de 1 canal 10A
Frecuencia de actualización:
0,5S
Precisión de histéresis:
0.1℃
modelo:
XH-W1209
Requisitos medioambientales:
-10~60℃Humedad 20%-85%
tamaño:
48,5*40,1*15,8mm
Consumo de energía de la máquina:
Corriente de reposo:≤35MA
Corriente de recogida:≤65MA
peso neto:
22,3 g
Tipo de pantalla:
Tubo digital de tres dígitos de 0,28 pulgadas
Protección contra altas temperaturas:
0~110℃
Resolución:
-9.9~99.9 0.1°C otro rango de temperatura 1°C
Instrucciones:Después de conectar la fuente de alimentación y el equipo, puede suministrar energía al controlador.En este momento, la pantalla muestra la temperatura medida.Presione el botón SET una vez y la temperatura en la pantalla parpadeará.Presione 11 para configurar la temperatura deseada (mantenga presionado 11 para subir y bajar rápidamente). Establezca una vez finalizado, presione SET para confirmar y regresar.En este momento, el controlador activa y apaga automáticamente el relé según la configuración.La salida del termostato es un relé de 20 A, que puede soportar diversas cargas de alta potencia.Después de conectar el circuito de control, se puede alimentar el termostato.Esto cuando la pantalla muestra la temperatura ambiente,Descripción del estado de la luz indicadora, el tubo nixie y el timbre:Luz indicadora: parpadeo significa retardo de inicio de refrigeración o calefacción, luz fija significa que el relé está cerradoTubo digital: pantalla LL significa que el sensor está en circuito abierto, conecte el sensor de acuerdo con las instrucciones; la pantalla H significa más allá del rango de medición, el termostato desconectará a la fuerza el relé; pantalla --- significa alarma de alta temperaturaDescripción de la función del parámetroMantenga presionado SET durante 5 segundos para ingresar a la configuración del menú principal, presione +1 para cambiar P0..P6, mantenga presionado SET o no presione ningún botón durante 10 segundos, el controlador confirmará y regresará automáticamente.Modo de refrigeración y calefacción P0:Mantenga presionado SET durante 5 segundos para mostrar PO, presione SET una vez para configurar el modo de trabajo, presione 11 para cambiar [H es el modo de calefacción] [C es el modo de enfriamiento] Presione SET una vez para regresar, presione prolongadamente SET o ningún botón acción durante 10 segundos, el controlador confirma automáticamente la finalización.En modo refrigeración: cuando el valor de medición de temperatura ≥ el punto de ajuste de temperatura, el relé de refrigeración se cierra y el refrigerador arranca;cuando el valor de medición de temperatura ≤ punto de ajuste de temperatura - histéresis, el relé de refrigeración se desconecta,El frigorífico está apagado.En modo calefacción: cuando el valor de medición de temperatura es menor o igual al punto de ajuste de temperatura, el relé de calefacción se cierra y se enciende el calentador;cuando el valor de medición de temperatura es mayor o igual al punto de ajuste de temperatura + histéresis, el relé de calefacción se desconectaEl calentador está apagado.Configuración de histéresis P1:Mantenga presionado SET durante 5 segundos para mostrar PO, presione 11 para cambiar a P1, presione SET una vez para configurar el valor de histéresis, presione 11 para configurar la histéresis en 0.1-15, presione SET una vez para regresar después de completar, presione prolongadamente SET o ningún botón durante 10 segundos. El controlador de movimiento confirma automáticamente la finalización.En modo refrigeración: cuando el valor de medición de temperatura es mayor o igual al valor establecido, el relé se cierra y se inicia el refrigerador;cuando el valor de medición de temperatura es menor o igual al valor establecido: el valor de histéresis, el relé se desconecta y el refrigerador se apaga.Por ejemplo, el entorno es 30C, el valor establecido es 25%.℃, y la histéresis está establecida en 2C.Después de encender la alimentación, el relé se cierra y el frigorífico arranca.Cuando el enfriamiento alcanza los 23 °C, el relé se desconecta y el refrigerador se apaga.En este momento, el frigorífico ha sido desconectado.La temperatura comienza a subir.Cuando sube al valor establecido de 25°C, el relé se cierra y el refrigerador se reinicia, y la temperatura se controla para no ser superior a 25°C a través de ciclos repetidos.En modo calefacción: cuando el valor de medición de temperatura es menor o igual al valor establecido, el relé se cierra y se enciende el calentador;cuando el valor de medición de temperatura es mayor o igual al valor establecido + valor de histéresis, el relé se desconecta y el calentador se apaga.Por ejemplo, el entorno es 10°C, el valor establecido es 25%C y la histéresis se establece en 2C.Después de encender la alimentación, el relé cierra el calentador y arranca.Cuando la temperatura alcanza los 27 °C, el relé apaga el calentador y se apaga.La temperatura abierta comienza a bajar y cuando cae al valor establecido de 25°C, el relé cierra el calentador y se reinicia, y el ciclo repetido controla que la temperatura no sea inferior a 25°C.Límite superior máximo de ajuste de temperatura P2:Para evitar el peligro de que la temperatura establecida sea demasiado alta debido a un mal funcionamiento por parte de otros, este termostato tiene la función de límite superior de configuración más alta, que limita el rango de configuración del punto de ajuste de temperatura más alto controlado por el termostato.
Mantenga presionado SET durante 5 segundos para mostrar PO, presione 11 para cambiar a P2, presione SET una vez para configurar el límite superior, presione +1 para configurar la temperatura más alta que se puede configurar, el valor máximo es 110, después de terminar, presione SET una vez para regresar, presione prolongadamente SET o 10 segundos El controlador confirma automáticamente la finalización cuando no hay ninguna acción presionada la tecla en el reloj.
Por ejemplo: si el punto de ajuste de temperatura se establece en 60, el máximo solo se puede configurar en 60°C. Si el punto de ajuste de temperatura es mayor y el rango de temperatura se va a ampliar, primero se debe ajustar el valor establecido del límite superior.
Límite inferior de ajuste de temperatura mínima P3:Para evitar que la temperatura sea demasiado baja y bloquee el hielo debido a un mal funcionamiento por parte de otros, este termostato tiene la función del límite superior e inferior de ajuste mínimo, lo que limita el rango de ajuste del punto de ajuste de temperatura mínimo controlado por el termostato.
Mantenga presionado SET durante 5 segundos para mostrar PO, presione 11 para cambiar a P3, presione SET una vez para configurar el límite mínimo y inferior, presione 11 para configurar la temperatura más baja que se puede configurar, el valor mínimo es -50, después de terminar, presione SET una vez para regresar, presione prolongadamente SET o 10. El controlador confirma automáticamente la finalización si no hay acción del botón en segundos.
Por ejemplo: si el punto de ajuste de temperatura se establece en 2, el mínimo solo se puede configurar en 2°C. Si desea ampliar el rango de temperatura con un punto de ajuste de temperatura más bajo, primero debe ajustar el valor establecido del límite inferior.
Corrección de temperatura P4:Cuando hay una desviación entre la temperatura medida y la temperatura estándar o debido a las necesidades especiales del hardware del usuario, esta función se puede utilizar para calibrar, la temperatura calibrada=la temperatura antes de la calibración + el rango efectivo del valor de calibración es -7.0~7.0.Mantenga presionado SET durante 5 segundos para mostrar PO, presione 11 para cambiar a P4, presione SET una vez para calibrar, presione 11 para configurar el valor de corrección, presione SET una vez para regresar después de completar, presione prolongadamente SET o ninguna acción del botón durante 10 segundos, el controlador confirma automáticamente la finalización.
Por ejemplo, la visualización normal es de 25 grados; cuando la corrección de temperatura es O, muestra 25 grados; cuando la corrección de temperatura es de 1,5, muestra 26,5 grados; cuando la corrección de temperatura es de -1, 5 muestra 23.5.
Tiempo de inicio diferido P5 (unidad: minutos):
Cuando se necesita un retraso en el funcionamiento del refrigerador o calentador, se puede activar la función de retardo para proteger la vida útil del equipo.
Mantenga presionado SET durante 5 segundos para mostrar PO, presione 11 para cambiar a P5, presione SET una vez para configurar la unidad de tiempo de inicio diferido es minutos, presione 11 para configurar 0-10 minutos, presione SET una vez para regresar después de completar, presione prolongadamente SET o 10 segundos El controlador de acción sin botón confirma automáticamente la finalización
En modo de enfriamiento: cuando se enciende la alimentación por primera vez, si la temperatura actual es mayor o igual al valor establecido, el refrigerador no comenzará a enfriarse inmediatamente y deberá comenzar después del tiempo de retardo establecido.En modo calefacción: cuando se enciende la alimentación por primera vez, si la temperatura actual es menor o igual al valor establecido, el calentador no comenzará a calentarse inmediatamente, deberá funcionar después del tiempo de retardo establecido.Cuando el tiempo de parada entre dos arranques consecutivos del refrigerador o calentador es mayor que el valor establecido del tiempo de inicio retardado, el refrigerador arrancará inmediatamente.
Cuando el intervalo de tiempo de parada entre dos arranques consecutivos del refrigerador o calentador es menor que el valor establecido del tiempo de inicio diferido, el equipo solo se puede iniciar después de que se haya ejecutado el tiempo de inicio diferido establecido del refrigerador para comenzar nuevamente.El tiempo de retardo se calcula desde el momento del apagado.
Por ejemplo, en el estado de enfriamiento, configure el retraso en 5 minutos.Después del inicio del frigorífico, se retrasará el retraso del arranque del frigorífico.Después de 5 minutos, se encenderá el frigorífico.Cuando se alcance la temperatura requerida, el refrigerador se detendrá y el cronómetro se iniciará en este momento.Funciona, si no se completa la sincronización, no funcionará hasta que finalice la sincronización y el indicador LED parpadeará durante el retraso.
Cuando el inicio diferido se establece en 0, equivale a desactivar la función de retardo.
reinicio:
Por algunas razones artificiales, los ajustes internos del termostato son caóticos. Se necesita tiempo para configurar cada elemento. En este momento, puede utilizar esta función para restaurar la configuración de fábrica. Luego enciéndelo y todos los parámetros anteriores se restaurarán a la configuración de fábrica.
