Color
Descripción
Modelo de producto
Potencia de salida
Voltaje de salida
Corriente de salida
HLK-PMO3
3W
3,3 V
909 mA
HLK-PM01
3W
5V
600 mA
HLK-PMO9
3W
9V
333 mA
HLK-PM12
3W
12V
250 mA
HLK-PM15
3W
15V
200 mA
HLK-PM24
3W
24V
125 mA
CARACTERÍSTICAS DEL PRODUCTO:
Entrada de amplio rango: 85-264VAC/70-350VDC
Tensión soportada de aislamiento de entrada y salida: 3000 VCA
Consumo de energía sin carga: ≤0,7W
Rango de temperatura de funcionamiento: -25°C~+60°C
Carcasa de plástico completamente cerrada, de acuerdo con: nivel UL94V-0
Buena protección contra cortocircuitos y sobrecorriente de salida y autorrecuperación.
Utilizando encapsulado de pegamento conductor térmico impermeable de protección ambiental de alta calidad, a prueba de polvo, humedad, golpes, retardante de llama
Temperatura de trabajo: -25~+75℃
Temperatura de almacenamiento: -4O~+85℃
Humedad relativa: 10 ~ 90% RH
Método de refrigeración: refrigeración natural
Presión atmosférica: 80~160Kpa
Altitud: ≤200Om
Vibración: Coeficiente de vibración 10~500Hz, 2G 1Omin./ 1 ciclo6Omin. Cada uno de los ejes X,Y,Z para cumplir con los requisitos secundarios de transporte por carretera
Características de entrada (prueba de temperatura ambiente)
Tensión de entrada nominal: 90-245 VCA
Rango de voltaje de entrada: 85-264VAC/70-350VDC
Tensión máxima de entrada: ≤270VAC
Corriente de entrada: ≤0,2A
Corriente de entrada: ≤10A
Inicio lento de entrada: ≤50mS
Valor recomendado de seguro externo: fusible de rotura lenta de 0,5 A/25 OVAC
Eficiencia del voltaje de entrada: ≥69%/70% (110/220VAC)
Intercambio en caliente: no compatible
Características de salida
Ajuste de voltaje: ±0,2%
Regulación de carga: ±0,5%
Rango de sobreimpulso de la máquina de conmutación: 5mS(115VAC)/6omS(220VAC)
Protección contra cortocircuitos de salida: ≤5%V.
Ondulación y ruido: ≤70 mVp-p (Tpy: 5O)
Modelo de producto
Potencia de salida
Voltaje de salida
Corriente de salida

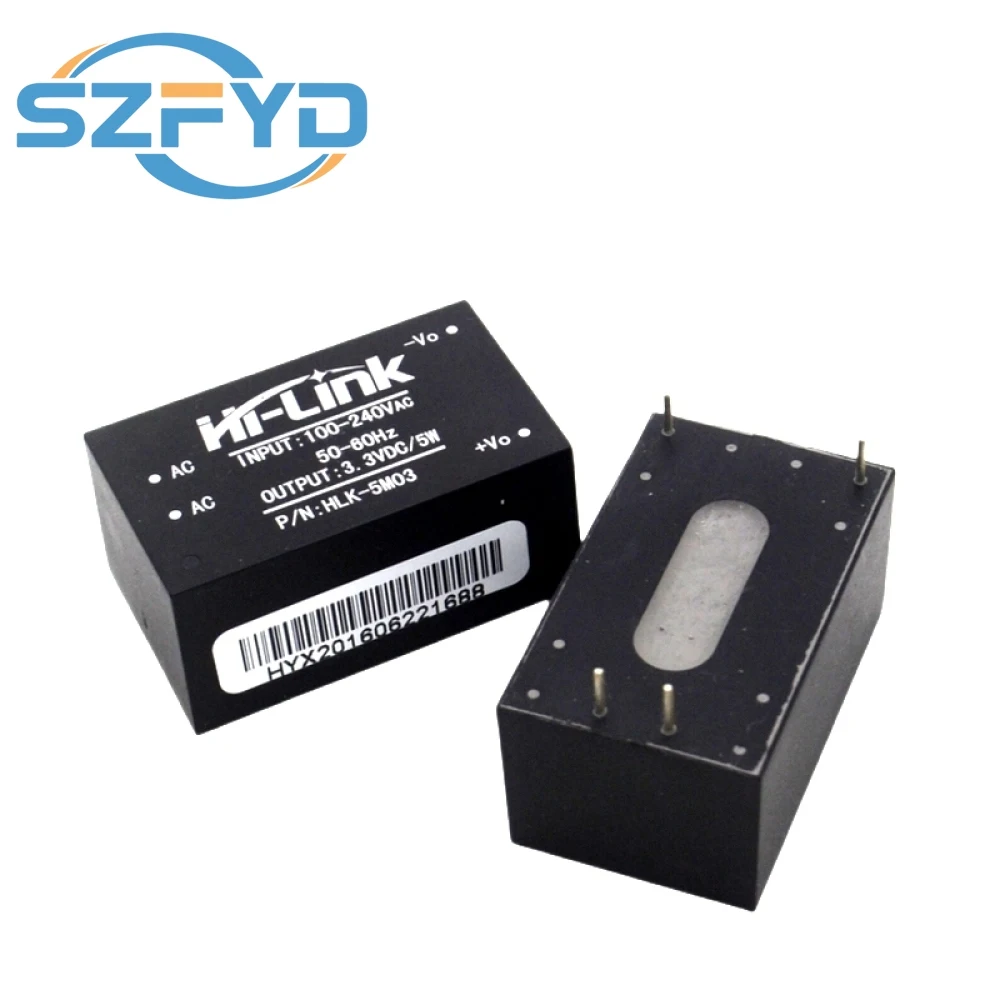

HLK-5M03
5W
3,3 V
1500 mA
HLK-5M05
5W
5V
1000 mA
HLK-5M09
5W
9V
560 mA
HLK-5M12
5W
12V
450 mA

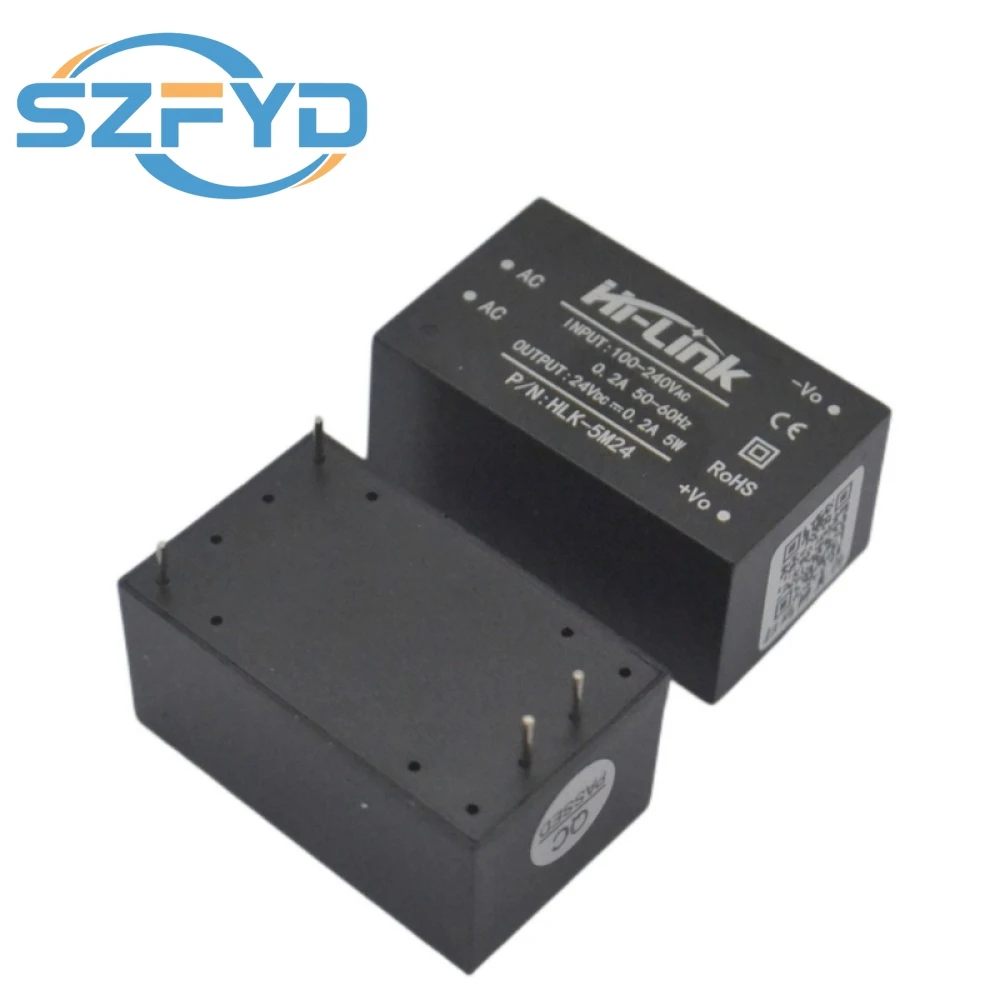

HLK-5M24
5W
24V
208 mA

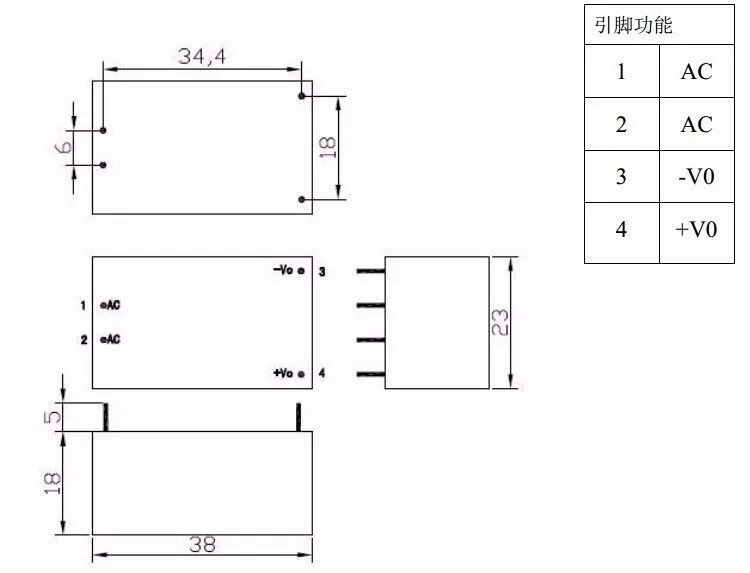

1.Características del producto:
1.Cumplir con los requisitos UL, CE,
2.Ultrafino, ultrapequeño
3.Entrada de todos los voltajes (CA: 90 ~ 240 V)
4.Baja ondulación y bajo ruido.
5.Protección contra sobrecarga y cortocircuito de salida
6.Alta eficiencia, alta densidad de potencia
7.El producto está diseñado para cumplir con los requisitos de EMC y pruebas de seguridad.
8.Bajo consumo de energía, protección del medio ambiente, pérdida sin carga 0,1 W
9.100% de envejecimiento y pruebas de carga
10,1 año de garantía periódica
2.Condición del medio ambiente
Nombre del artículo
Criterios técnicos
Unidad Unidad
Temperatura de operación
-20—+60
centígrados
Temperatura de almacenamiento
-40—+80
centígrados
Humedad relativa
5—95
%
Modo de refrigeración
Enfriamiento por radiación
Presión atmosférica
80—106
Kpa
Elevación del nivel del mar
≤2000
m
Vibración
Coeficiente de vibración 10~500Hz,2G10min./1ciclo, 60min.cada uno de los ejes X,Y,Z
3.Característica eléctrica
1.Características de entrada (prueba a temperatura ambiente 20 C).
Nombre del artículo
Criterios técnicos
Unidad Unidad
Tensión de entrada nominal
100-240
VCA
Rango de voltaje de entrada
90-240
VCA
Corriente máxima de entrada
≤0.2
A
Sobretensión de corriente de entrada
≤10
A
voltaje de entrada máximo
≤270
VCA
Ingrese el inicio lento
≤50
mS
Eficiencia de bajo voltaje de entrada
Vin=110VAc, Salida a plena carga≥69
%
Eficiencia de alto voltaje de entrada
Vin=220VAc, salida de carga completa≥70
%
Fiabilidad a largo plazo
MTBF≥100.000
h
Tensión de salida nominal de carga
+5±0.1
CC
Tensión de salida nominal completa
+5±0.2
CC
Corriente de salida máxima a corto plazo
≥1200
mA
La corriente de salida máxima durante mucho tiempo.
≥1000
mA
Regulación de voltaje
±0.2
%
Regulación de carga
±0.5
%
Ondulación y ruido de salida
(mVp-p)
≤70
Tensión de entrada nominal, carga completa.Usando 20MHz de ancho de banda,
El lado de carga 10uF y condensador de 0,1uF a probar.
mV
Cambie la amplitud de sobreimpulso
(Voltaje de entrada nominal y carga de salida más 10%)≤5
%VO
Protección contra sobrecorriente de salida
150-200% de la carga máxima de salida
A
Protección contra cortocircuitos de salida
Cortocircuito directo en la salida normal, reanuda automáticamente el funcionamiento normal después de eliminar un cortocircuito.
4.Características de seguridad:
4.1 Productos diseñados para cumplir con los requisitos de certificación de seguridad UL y CE.
4.2 Seguridad y compatibilidad electromagnética

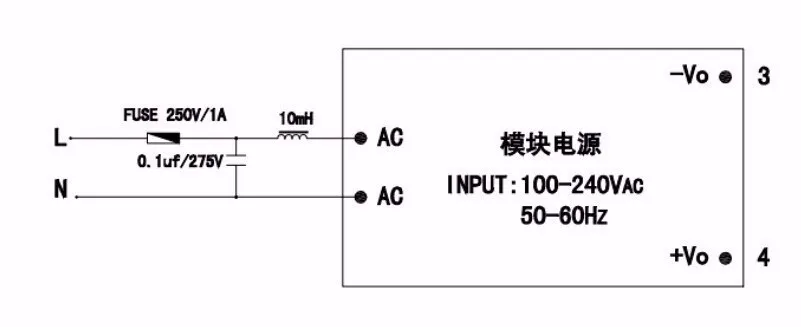

Diseñado con entrada de seguro certificado UL 0,5A;
Placa PCB que utiliza producción de placa revestida de cobre de doble cara, material para el nivel de clasificación de fuego 94-V0;
Estándares de seguridad: Cumplimiento de UL1012, EN60950, UL60950
Tensión de aislamiento: I/P-O/P: 2500VAC
Resistencia de aislamiento: I/PO/P 100M Ohms/500VDC 25 C 70% RH
Conducción y radiación: cumple con EN55011, EN55022 (CISPR22)
Descarga electrostática: IEC / EN 61000-4-2 nivel 4 8kV / 15kV
Inmunidad a la radiación RF: IEC / EN 61000-4-3 Consulte la nota de aplicación
4.3 Diseño de seguridad de temperatura
A temperatura ambiente, los condensadores de esta potencia, la superficie interior del convertidor principal, la temperatura máxima no supera los 90 C;
La temperatura máxima de la superficie de la carcasa no supera los 60 C
5.Logotipo, embalaje, transporte, almacenamiento
5.1 Logotipo
5.1.1 Logotipo del producto
En lugar de productos etiquetados con signos, su contenido de acuerdo con las normas nacionales y los estándares de la industria.
5.1.2 Logotipo del embalaje
Productos marcados con el nombre del fabricante, dirección, código postal, tipo de producto, año de fabricación, mes, día en la caja;
Marcados "arriba", "humedad", "manejar con cuidado" y otras señales de transporte, todas las señales están en línea con las disposiciones de GB 191.
5.2 Embalaje
Los productos se separan mediante un embalaje especial en caja de plástico, con función antivibración y de acuerdo con las disposiciones de GB 3873.
5.3 Transporte
Los productos empaquetados pueden ser enviados mediante cualquier servicio de transporte, debe haber toldos durante el transporte y sin vibraciones excesivas, impactos, etc.
5.4 Almacenamiento
Los productos deben almacenarse de conformidad con GB 3873
