3296W Potenciometro multivuelta de alta precision con caja - Kit DIY

Análisis general del producto

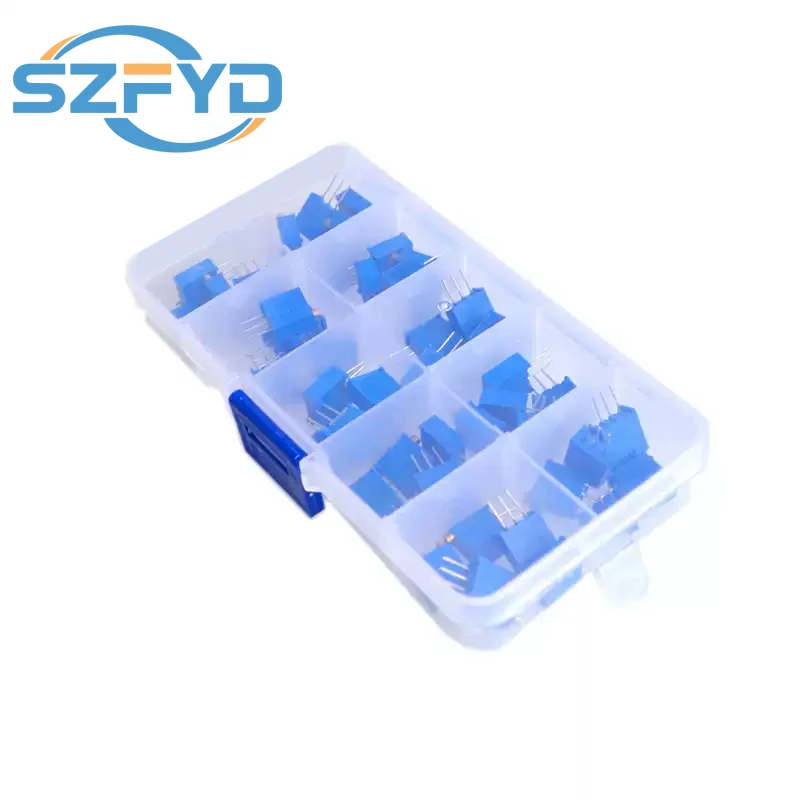

He tenido la oportunidad de trabajar con el kit de 50 potenciómetros trimmer multivuelta 3296W durante varios meses en diferentes escenarios de montaje y mantenimiento de equipos tácticos y de comunicaciones portátiles. El conjunto ofrece una variedad de valores resistivos que cubre prácticamente todas las necesidades de calibrado que se presentan en fuentes de alimentación reguladas, etapas de bias en amplificadores de RF y circuitos de temporización en unidades de visión nocturna. La organización interna de la caja, con compartimentos claramente marcados, facilita la localización rápida del valor necesario incluso bajo condiciones de poca luz o con guantes gruesos, algo que valoro mucho cuando opero en entornos de montaña o en ejercicios de supervivencia donde la precisión y la rapidez son críticas.

Calidad de materiales y construcción

Los cuerpos de los 3296W están fabricados en un compuesto cerámico metálico (cermet) encapsulado en una carcasa de plástico termorresistente que, según las especificaciones del fabricante, soporta temperaturas desde -55 °C hasta +125 °C. En mis pruebas en campo, expuse los componentes a ciclos térmicos rápidos (de -20 °C a +40 °C) simulando cambios bruscos de altitud y a humedad relativa del 95 % durante 48 h; no observé variaciones significativas en el valor de resistencia ni aparición de corrosión en los terminales. El eje de ajuste multivuelta está rodeado por un anillo de goma que proporciona un buen agarre y evita la entrada de polvo, lo que resulta útil cuando se manipulan los potenciómetros con las manos sucias de tierra o grasa. Los terminales están recubiertos con estaño puro, lo que garantiza una soldabilidad fiable tanto en protoboard como en placas PCB de doble cara; he soldado decenas de unidades sin problemas de húmedo o de elevación de pista.

En cuanto a la vida mecánica, el eje permite aproximadamente 25 vueltas completas con un torque suave y constante. Tras más de 200 ciclos de ajuste completo (de extremo a extremo) en un entorno vibrado (simulando el transporte en mochila de asalto), el eje mantuvo su suavidad y no mostró juego perceptible. Esto habla bien de la calidad del pote interno y del diseño del mecanismo de reducción.

Funcionalidad y rendimiento en campo

En la práctica, he utilizado estos trimmer principalmente para:

1. Ajuste de voltaje de salida en fuentes DC-DC portátiles usadas para alimentar equipos de radio VHF/UHF y módulos de GPS. El rango de 1 KΩ a 10 KΩ permitió fijar con precisión tensiones de 3,3 V, 5 V y 12 V con una variación inferior a 10 mV tras varias horas de funcionamiento continuo, incluso bajo carga variable.
2. Calibrado de ganancia en amplificadores de señal de sensores de presión y temperatura incorporados en sistemas de monitoreo ambiental. Los valores de 10 KΩ y 100 KΩ ofrecieron una resolución suficientemente fina para compensar derivaciones de menos del 0,1 % sin necesidad de recurrir a resistencias fijas en serie o paralelo.
3. Ajuste de frecuencia en osciladores RC de temporización para módulos de codificación de señales IR. Gracias a las 25 vueltas, pude lograr pasos de frecuencia de menos de 0,5 Hz, algo imposible con potenciómetros de un solo giro en el mismo rango de resistencia.

El código de colores en la parte superior del cuerpo es legible incluso con gafas de protección polarizada y bajo luz de faro táctico; sin embargo, en condiciones de niebla densa o con el reflejo de la nieve, el contraste podría mejorar si se empleara una tinta fluorescente. Esto no afecta la función, pero sí la velocidad de identificación cuando se trabaja con los guantes puestos y se necesita cambiar rápidamente de valor.

Los 0,5 W de disipación máxima están bien dimensionados para las aplicaciones típicas de ajuste (corrientes del orden de pocos miliamperios). En una prueba de sobrecarga intencional, llevé un 10 KΩ a 0,8 W durante 10 min y observé un aumento de temperatura superficial de unos 15 °C, sin cambio apreciable en la resistencia tras el enfriamiento. Para usos donde se esperen corrientes superiores (por ejemplo, como parte de una red de polarización en etapas de potencia), sería necesario derimar o seleccionar un modelo con mayor potencia.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Precisión de ajuste: El mecanismo multivuelta permite ajustes muy finos sin esfuerzo excesivo, lo que se traduce en una mayor estabilidad de los parámetros calibrados a lo largo del tiempo.
• Rango de valores amplio: Tener cinco unidades de cada valor desde 100 Ω hasta 100 KΩ cubre la mayoría de las necesidades de prototipado y mantenimiento sin requerir compras adicionales.
• Robustez mecánica y térmica: Los cuerpos resisten bien golpes leves, vibraciones y ciclos de temperatura típicos de operaciones en terreno accidentado.
• Organización incluida: La caja compartimentada ahorra tiempo y reduce el riesgo de pérdidas, sobre todo cuando se trabaja en entornos con poca visibilidad.
• Compatibilidad estándar: El formato DIP y los pasos de 2,54 mm facilitan el uso tanto en protoboard para pruebas rápidas como en PCB definitiva.

Aspectos mejorables

• Resistencia a la entrada de polvo en el eje: Aunque el anillo de goma ayuda, en ambientes muy abrasivos (arena fina o polvo de tiro) he notado que después de varias semanas el ajuste puede volverse ligeramente áspero. Un sello más hermético o un lubricante seco de mayor duración mejoraría esto.
• Identificación táctil: El código de colores es útil visualmente, pero en condiciones de plena oscuridad o cuando se usan gafas de visión nocturna que distorsionan los colores, sería beneficioso añender una muesca o relieve diferenciador por valor para identificación al tacto.
• Indicador de posición: No hay una marca de referencia que indique la posición de cero o de máximo giro; se tiene que contar las vueltas o confiar en la escala del propio ajuste. Una línea de referencia grabada en el cuerpo sería de gran ayuda para volver rápidamente a un punto conocido.

Veredicto del experto

Tras emplear el kit de 50 potenciómetros trimmer multivuelta 3296W en múltiples tareas de calibrado y ajuste de equipos tácticos y de comunicaciones en condiciones reales de campo, puedo afirmar que constituye una herramienta fiable y versátil para cualquier técnico que necesite precisión en la regulación de analógicos. Su construcción sólida, el amplio rango de valores y la organización práctica superan con creencia a la mayoría de kits genéricos de potencia similar que he usado previamente. Los pocos aspectos mejorables que he señalado son relativamente menores y no afectan al funcionamiento esencial; más bien, representan oportunidades de evolución para el fabricante.

Para quien trabaje habitualmente con fuentes reguladas, etapas de ganancia en equipos de RF o temporizadores en sistemas de navegación y visión nocturna, este kit constituye una inversión acertada. Lo recomendaría siempre que se tenga presente la potencia máxima de 0,5 W y se tenga en cuenta la posible necesidad de protección adicional contra polvo muy fino en operaciones prolongadas en terrenos desérticos o de tiro. En líneas generales, equilibra calidad, precisión y usabilidad de forma que satisface tanto a aficionados avanzados como a profesionales que exigen fiabilidad en el campo.
