Descripción

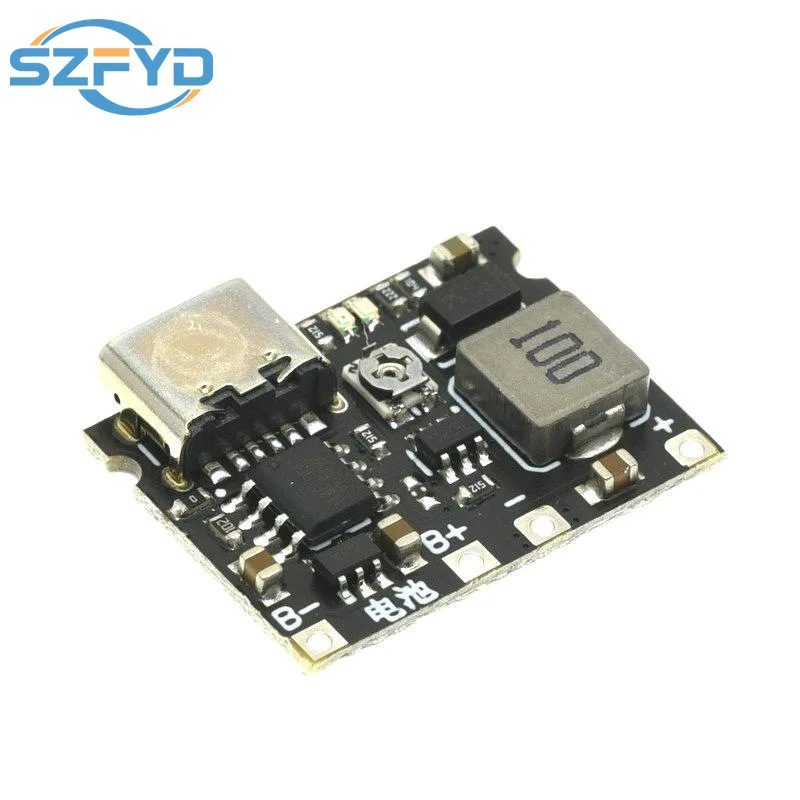

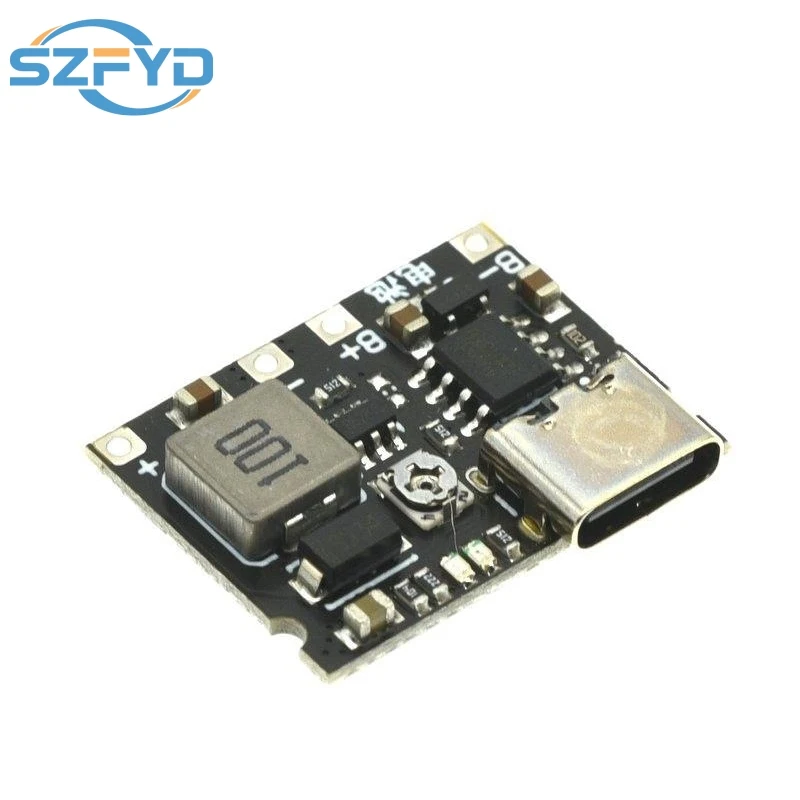

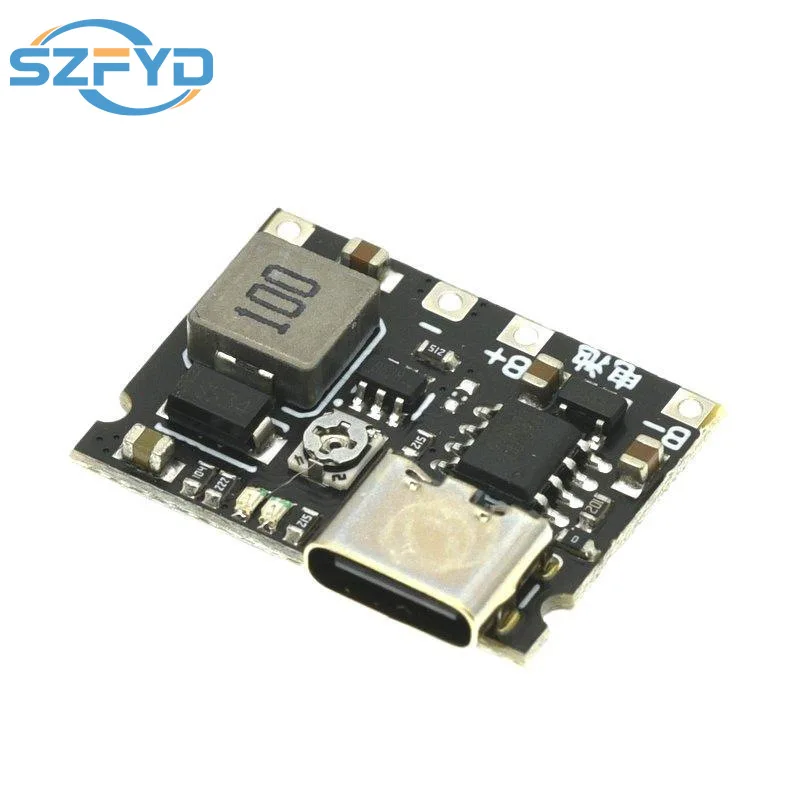

Módulo amplificador de carga de litio súper pequeño de excelente rendimiento
Diseño ultrafino y ultramini
Preferiblemente control de calidad del chip
Tensión de salida ajustable con impulso
Opcional Si se debe utilizar protección de batería

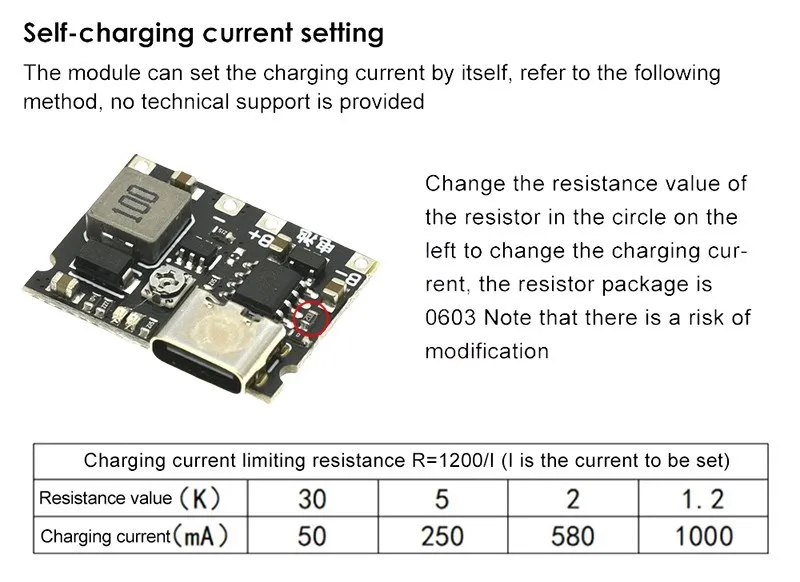

La carga 1A puede cambiar la corriente
Características y parámetros del producto.
◆ Corriente de carga lineal programable de hasta 1A
◆ Se utiliza para una sola batería de litio de 3,7 V, completa de 4,2 V.
◆ Carga de corriente constante/voltaje constante, con protección contra sobretemperatura
◆ Corriente de sobretensión de límite de arranque suave, con protección de conexión posterior de la batería
◆ Modo de espera de bajo consumo de energía, prolonga la vida útil de la batería
◆ Salida dual del estado de carga, sin batería y pantalla del estado de falla
◆ Activación de OV, carga lenta de 2,9 V
◆ Temperatura de funcionamiento -40~80℃
◆ Rango de voltaje de entrada 4,2 V ~ 6,5 V
◆ El voltaje de salida es ajustable de 4,2 V-28 V.
◆ Potencia máxima: 5W
Descripción de la luz indicadora de carga
El módulo puede juzgar aproximadamente el estado de funcionamiento mediante dos estados de LED, CHRG es luz roja, STDBY es luz azul.Cuando la batería está cargada, la luz roja está encendida y la luz azul está apagada.Cuando la batería está completamente cargada, la luz azul está encendida y la luz roja está ligeramente encendida.Si hay una salida de refuerzo, dependiendo de que la potencia de salida es diferente, es posible cargar la luz roja: recta brillante, no conectada sin carga, luz azul, luz roja ligeramente.

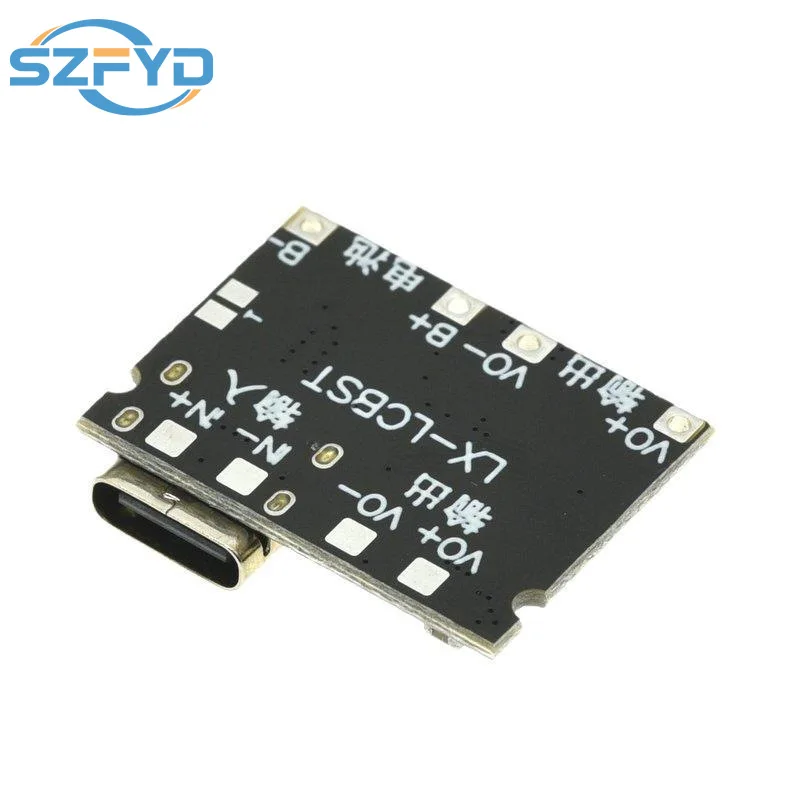

El módulo admite entrada de interfaz tipo c y entrada conjunta de soldadura marcada detrás de la entrada.Elige uno o el otro.El voltaje recomendado es de aproximadamente 5V.El módulo está etiquetado con dos salidas iguales y las líneas son paralelas, por lo que puedes elegir una de ellas.Los siguientes se centran en conectar la batería.

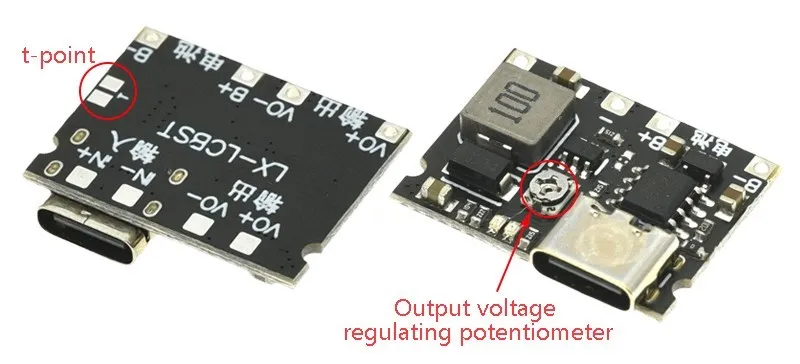

Si su batería viene con una placa de protección, puede elegir nuestro paquete sin protección contra descarga.Después de que B+ y B- estén conectados a la batería, se debe conectar brevemente al punto T antes de cargarla y descargarla.
Si su batería no toma placa de protección, elija el paquete con protección contra descarga, esto es muy importante, porque es probable que la descarga de la batería cause desechos de la batería, productos competitivos similares son en su mayoría sin protección contra descarga, la batería conectada B+ y B-, puede No sea punto T corto, de lo contrario la protección contra descarga fallará.
Después de conectar el cable, puede usar el destornillador para ajustar el voltaje de salida que desee.

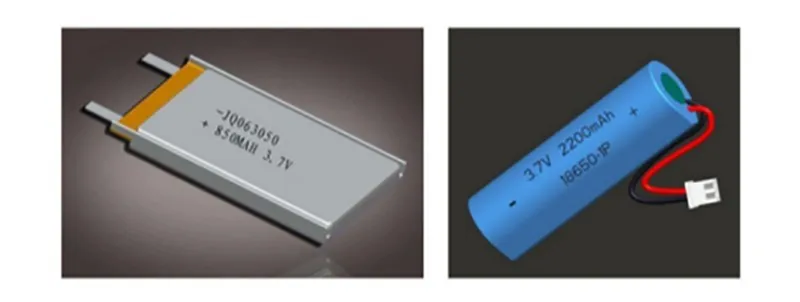

La selección de la batería es una batería de litio de 3,7 V, el voltaje total es de 4,2 V, el tipo de batería puede ser una batería de polímero 18650.

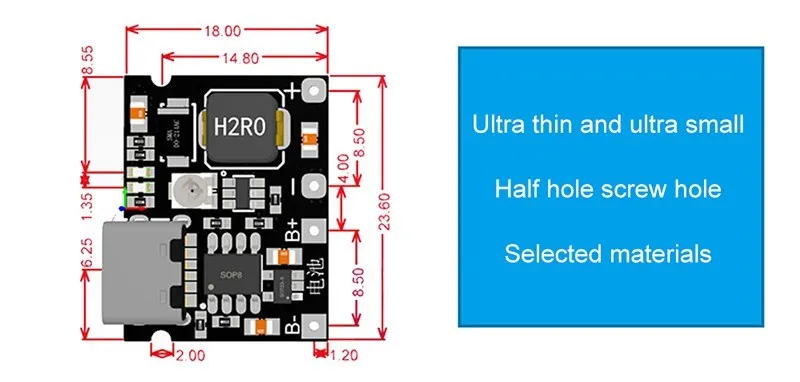

Tamaño del producto
Instrucciones de uso
* Producto para carga lineal, calentamiento es normal, puede estar seguro de usarlo
* Las baterías sólo se pueden conectar en paralelo, no en serie.
* La corriente de carga es la mejor capacidad de batería de 0,37 °C, es la capacidad de 0,37 veces, como la corriente de carga de la batería de 1000 mAH, por lo que es suficiente.
* El cable de conexión de carga no debe ser demasiado delgado ni demasiado largo.Esta resistencia de conexión es alta.Si es demasiado delgada, el voltaje de la batería caerá más.
* Buen contacto con la conexión de la batería.De lo contrario, después de lavar el voltaje de la batería disminuirá más.
* Es normal que se caliente cuando la corriente es grande durante el funcionamiento del refuerzo. Cuanto mayor sea la corriente, más caliente será, lo cual es un fenómeno normal. El chip con protección contra sobrecalentamiento se puede utilizar de forma segura.
