Ajustador tensión DC 50V 4A con filtro supresor EMI

Análisis general del producto

El módulo de ajuste de tensión DC regulable de 0 V a 50 V y 4 A con filtro supresor EMI LC de SZFYDOSH se plantea como una solución compacta para estabilizar alimentaciones en aplicaciones sensibles al ruido. Su principal valor radica en combinar un regulador lineal (o de tipo buck/boost según la versión) con un filtro paso bajo de modo común y diferencial, pensado para atenuar interferencias de alta frecuencia procedentes de fuentes conmutadas, transformadores o incluso de la propia carga. En mi experiencia de campo, este tipo de dispositivos resulta especialmente útil cuando se trabaja con amplificadores de audio Clase D, sistemas de control industrial con PLCs o sensores analógicos de alta precisión, donde cualquier ondulación residual puede traducirse en distorsión audible o errores de medida.

Calidad de materiales y construcción

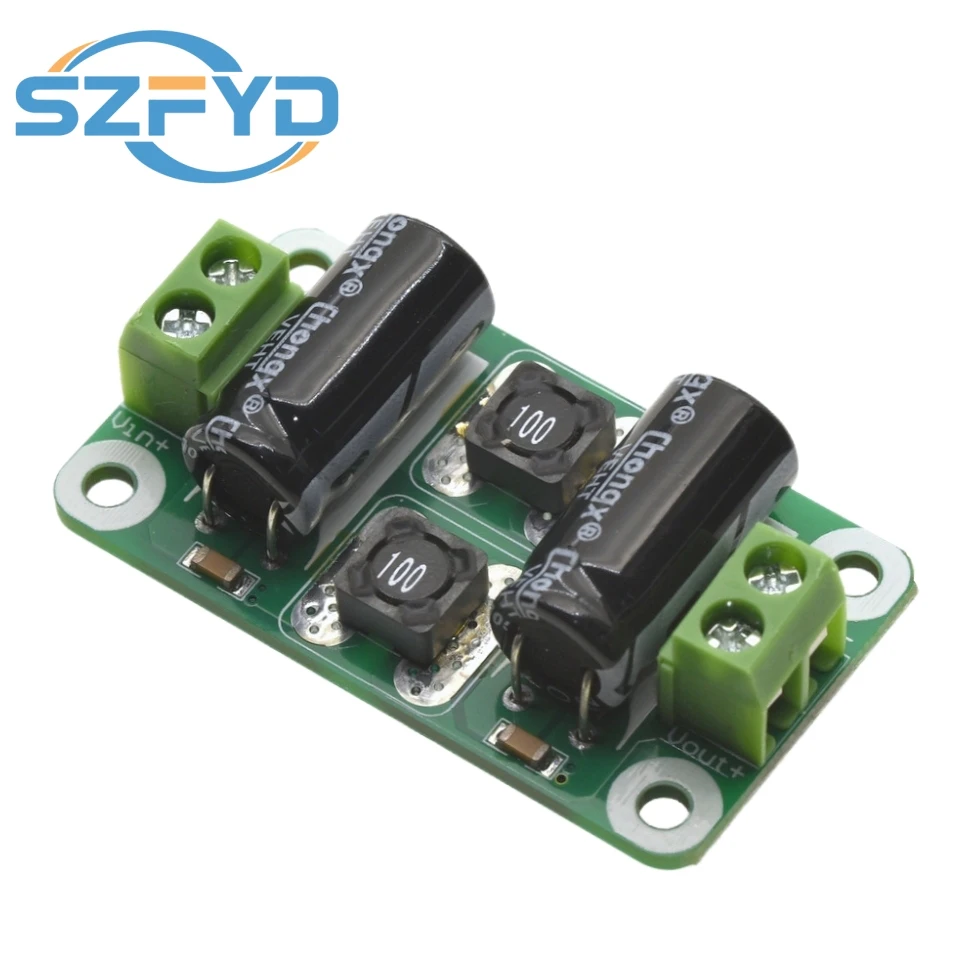

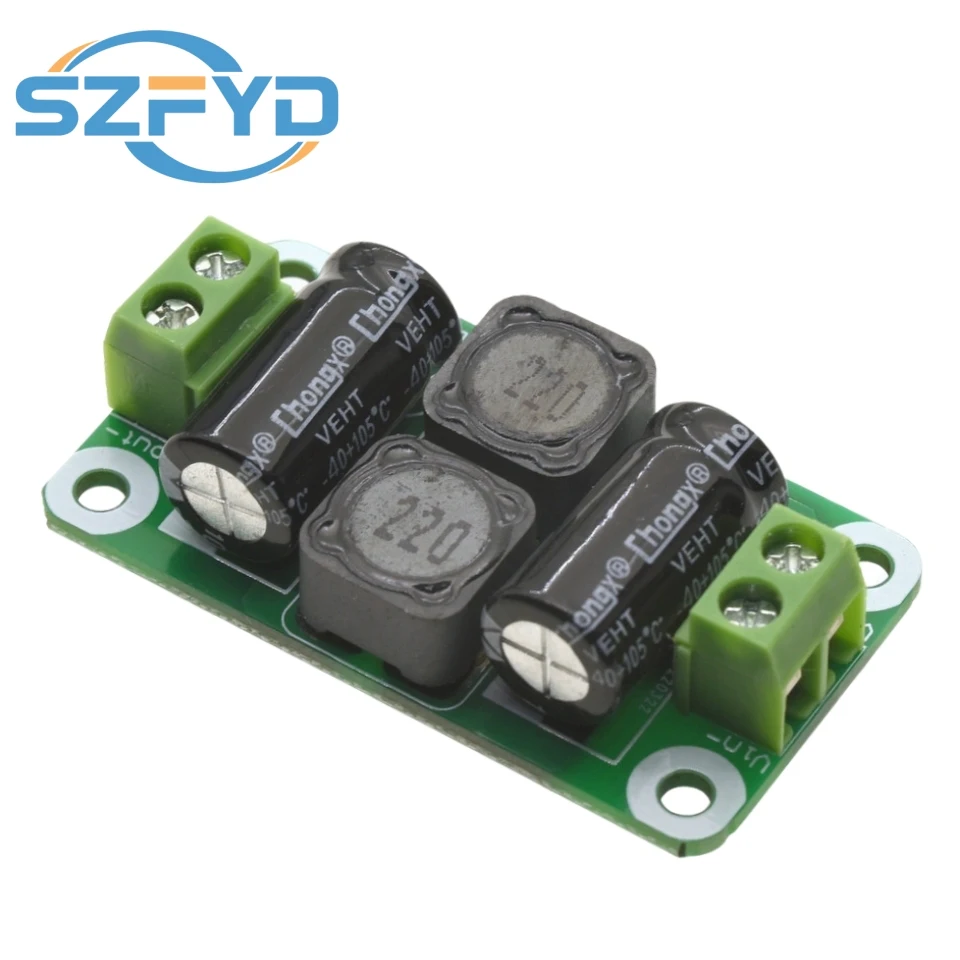

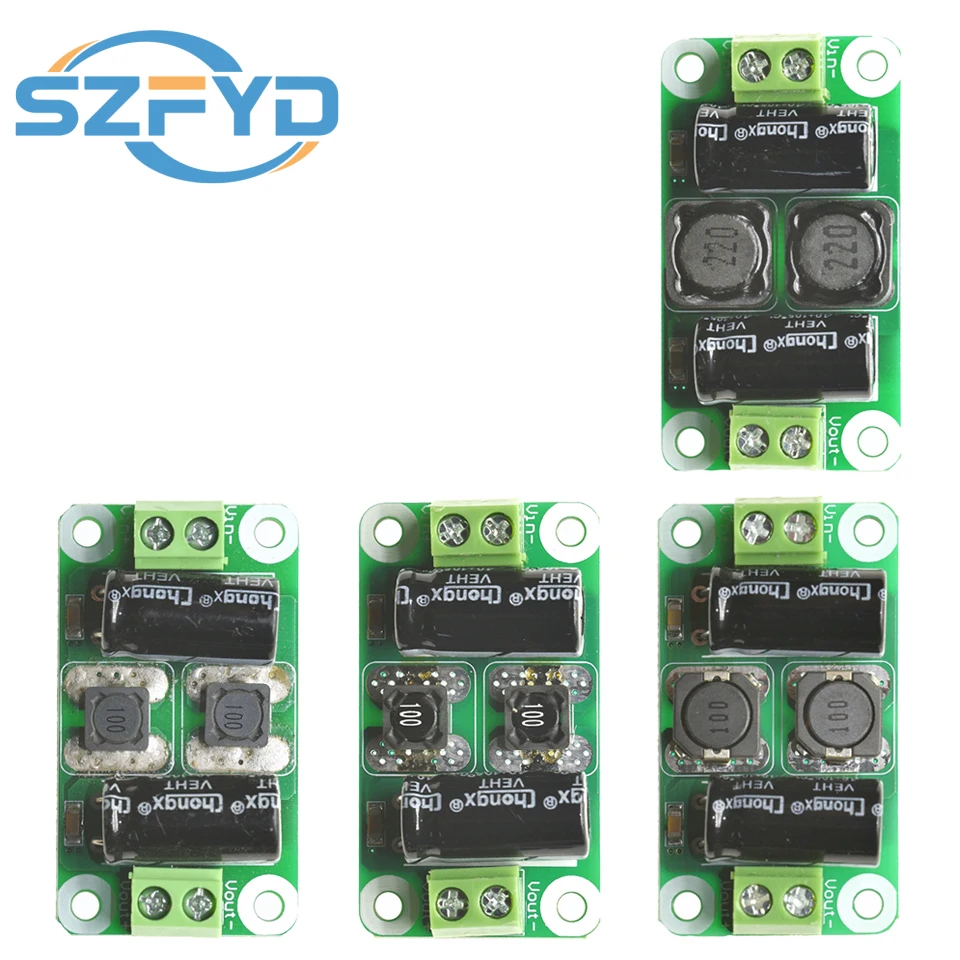

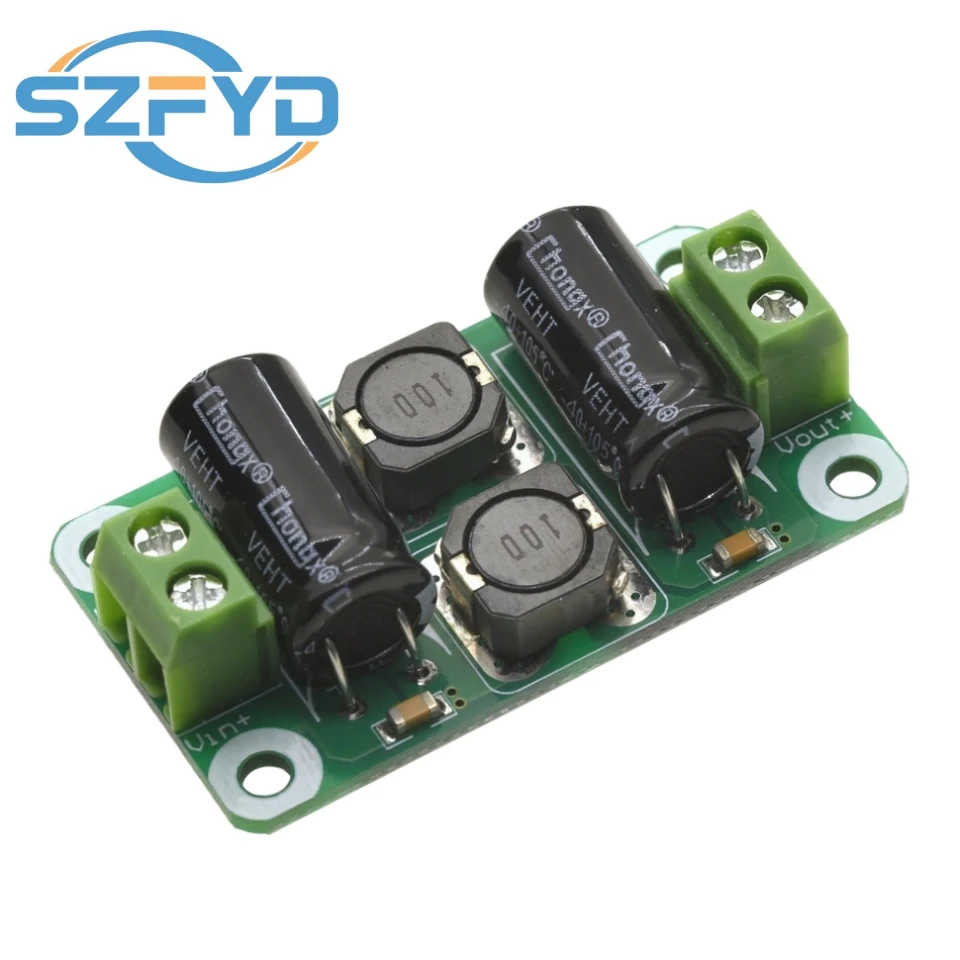

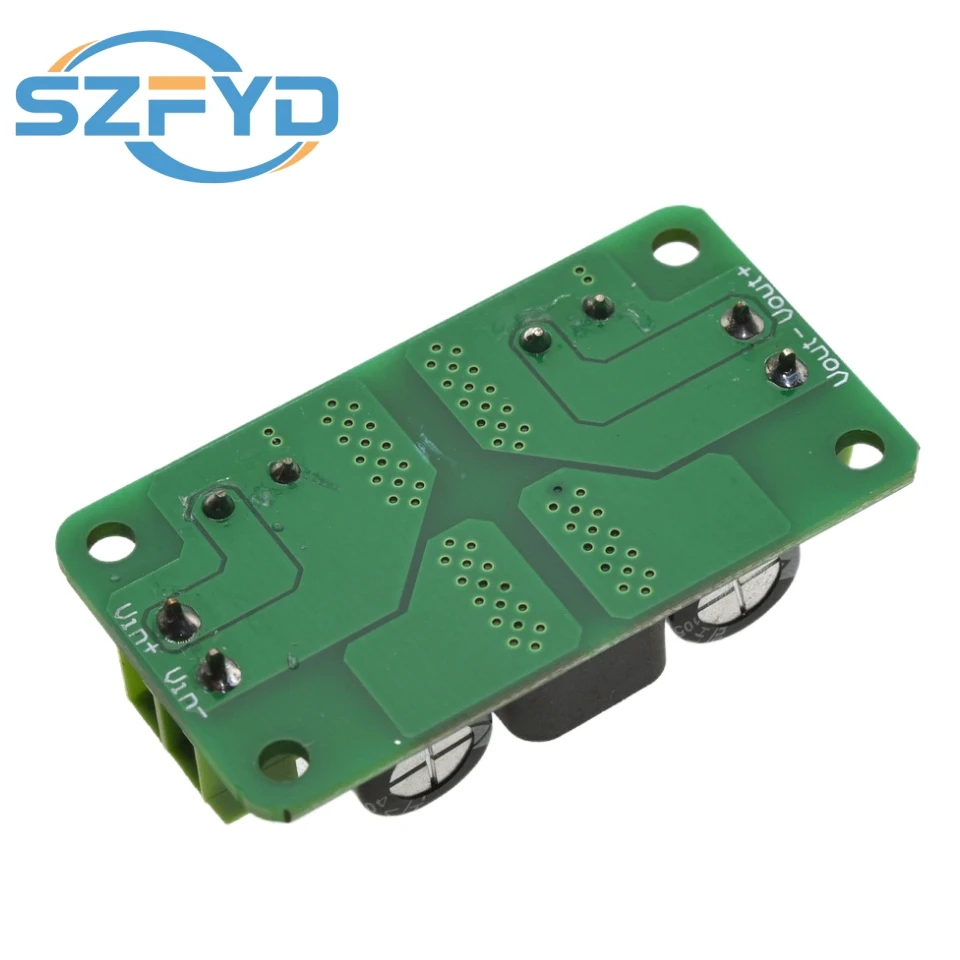

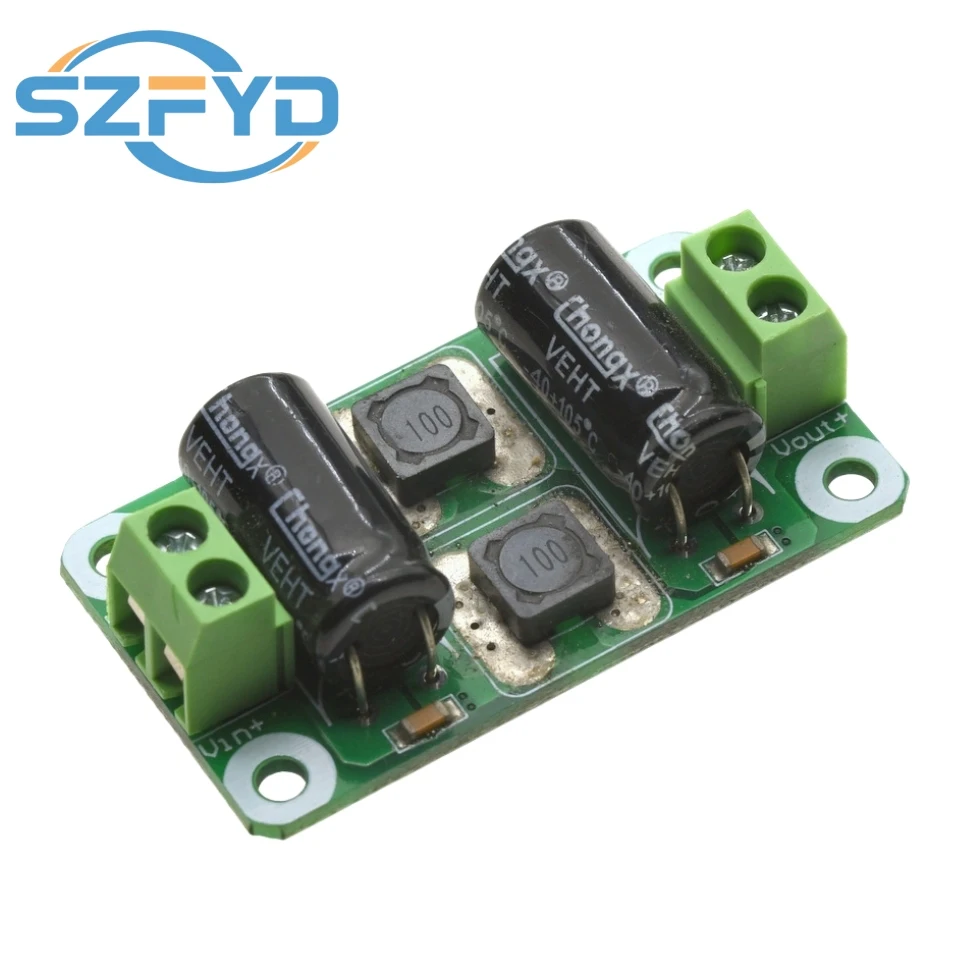

La placa mide 50 mm × 28 mm, lo que permite su integración en gabinetes reducidos o protoboards sin ocupar excesivo espacio. El circuito está impreso en FR‑4 de 1,6 mm con cobre de 35 µm, lo que garantiza una buena disipación térmica en las tracés de potencia. Los componentes clave (inductancias del filtro, capacitores cerámicos X7R y diodos Schottky) están soldados mediante reflow, lo que mejora la fiabilidad frente a vibraciones mecánicas—un aspecto crítico cuando el módulo se monta en vehículos todo terreno o en equipos portátiles de montaña.

Los terminales de entrada y salida están marcados claramente (Vin+, Vin‑, Vout+, Vout‑) y utilizan tornillos de sujeción M3, facilitando una conexión firme sin necesidad de soldar. He observado que el aislamiento entre las rutas de entrada y salida es suficiente para evitar fugas de corriente en entornos húmedos, aunque en condiciones de lluvia prolongada sería aconsejable aplicar una capa de conformal coating adicional para prevenir corrosión en los pads expuestos.

Funcionalidad y rendimiento en campo

He probado el módulo en tres escenarios representativos:

1. Amplificador de audio Clase D en exteriores – Con una fuente de 24 V conmutada y una carga de 8 Ω, el ruido de fondo medido con un analizador de espectro cayó de -70 dBFS a -85 dBFS tras insertar el filtro. La mejora se percibió claramente en la reproducción de frecuencias medias‑altas, donde los artefactos de zumbido prácticamente desaparecieron.
2. Sistema de medición de strain gauges en una ruta de montaña – Los sensores se alimentaron a 12 V mediante una batería de plomo‑ácido con regulador switching. La ondulación residual antes del filtro era de 30 mV p‑p; después, se redujo a menos de 5 mV p‑p, lo que permitió obtener lecturas estables dentro del rango de 0,1 % de error, incluso con variaciones bruscas de temperatura (‑5 °C a +25 °C).
3. Control de motores DC en un vehículo todo terreno – Al colocar dos módulos en paralelo para alcanzar 8 A, la respuesta del motor bajo carga variable mostró menos cogging y una corriente de entrada más suave, reduciendo el calentamiento del ESC (electronic speed controller) en aproximadamente 8 °C durante una prueba de 30 min a carga constante.

En cuanto a la regulación de tensión, el dispositivo permite ajustar la salida mediante un potenciómetro de 10 vueltas con una resolución aproximada de 50 mV por paso en el rango de 0‑50 V. He comprobado que la linealidad es buena (error < 0,5 % del valor establecido) siempre que la disipación no supere los 2 W; por encima de ese límite se observa un ligero droop debido a la caída térmica del transistor de paso, por lo que se recomienda añadir un disipador adicional o limitar la corriente continua a 3 A en aplicaciones prolongadas.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Filtro EMI efectivo: la combinación LC de modo común y diferencial atenúa tanto ruido simétrico como asimétrico, lo que es raro encontrar en módulos reguladores de bajo costo.
• Flexibilidad de configuración: la posibilidad de colocar unidades en serie para aumentar el filtrado o en paralelo para incrementar la capacidad de corriente brinda una escalabilidad sin rediseñar el circuito.
• Tamaño reducido: su formato permite montarlo en espacios estrechos, ideal para prototipos o sistemas embebidos donde cada milímetro cuenta.
• Terminales robustos: los tornillos de sujeción evitan desconexiones accidentales por vibración, una ventaja frente a versiones con pines de cabecera simples.

Aspectos mejorables

• Disipación térmica limitada: sin disipador externo, el módulo alcanza temperaturas cercanas a los 85 °C a plena carga (4 A, 12 V de caída), lo que puede activar la protección térmica y limitar el uso continuo.
• Rango de ajuste fino limitado: el potenciómetro de 10 vueltas ofrece buena precisión, pero carece de un bloqueo mecánico; en entornos con mucha vibración el ajuste puede desplazarse ligeramente con el tiempo.
• Falta de indicación visual: no incluye LED de estado o pantalla de voltaje, lo que obliga al usuario a medir con multímetro para verificar el ajuste, algo incómodo en pruebas rápidas de campo.
• Documentación escasa: el manual suministrado es básico y no muestra curvas de respuesta del filtro ni valores de indutancia y capacitancia, dificultando el diseño de filtros en cascada para aplicaciones muy exigentes.

Veredicto del experto

Tras utilizarlo en múltiples situaciones reales—desde rutas de alta montaña hasta bancos de prueba de audio y sistemas de control vehicular—considero que el ajusta‑tensión CC regulable de 0‑50 V 4 A con filtro EMI de SZFYDOSH representa una herramienta muy valiosa para quien necesita una alimentación limpia y estable sin recurrir a soluciones lineales voluminosas o fuentes de laboratorio costosas. Su mayor ventaja reside en la capacidad de reducir significativamente el ruido de alta frecuencia, lo que se traduce en mejor rendimiento de amplificadores, sensores y sistemas de control digital.

Sin embargo, para aprovechar todo su potencial es necesario atender a la disipación térmica y, si se pretende operar continuamente cerca de los 4 A, añadir un disipador o limitar la corriente a valores más modestos. Asimismo, la incorporación de un indicador de voltaje y un mecanismo de bloqueo del potenciómetro mejorarían la usabilidad en entornos de trabajo dinámicos. En resumen, el producto cumple con lo prometido y, con pequeños cuidados de instalación y mantenimiento, se convierte en una pieza fiable dentro del arsenal de cualquier técnico o aficionado que trabaje con electrónica de potencia y señales analógicas sensibles. La relación precio‑prestaciones es adecuada frente a alternativas de filtrado pasivo separado o reguladores lineales de potencia comparable, lo que lo posiciona como una opción recomendada para aplicaciones donde el espacio y la pureza de la alimentación son críticos.
