Análisis general del producto
Tras probar este módulo amplificador basado en el IRS2092S en diversos escenarios de audio doméstico y semi-profesional durante los últimos seis meses, puedo afirmar que representa una solución interesante para proyectos DIY donde la eficiencia energética es prioritaria. Lo he integrado en tres sistemas diferentes: un subwoofer activo para sala de cine en casa, un módulo de refuerzo de bajos para monitorización de estudio pequeño y un prototipo de amplificador para guitarra de práctica. El enfoque clase D efectivamente minimiza la disipación térmica, lo que permite diseños más compactos que alternativas lineales, aunque requiere atención especial a la fuente de alimentación simétrica que no siempre es evidente para principiantes en electrónica de potencia.
Calidad de materiales y construcción

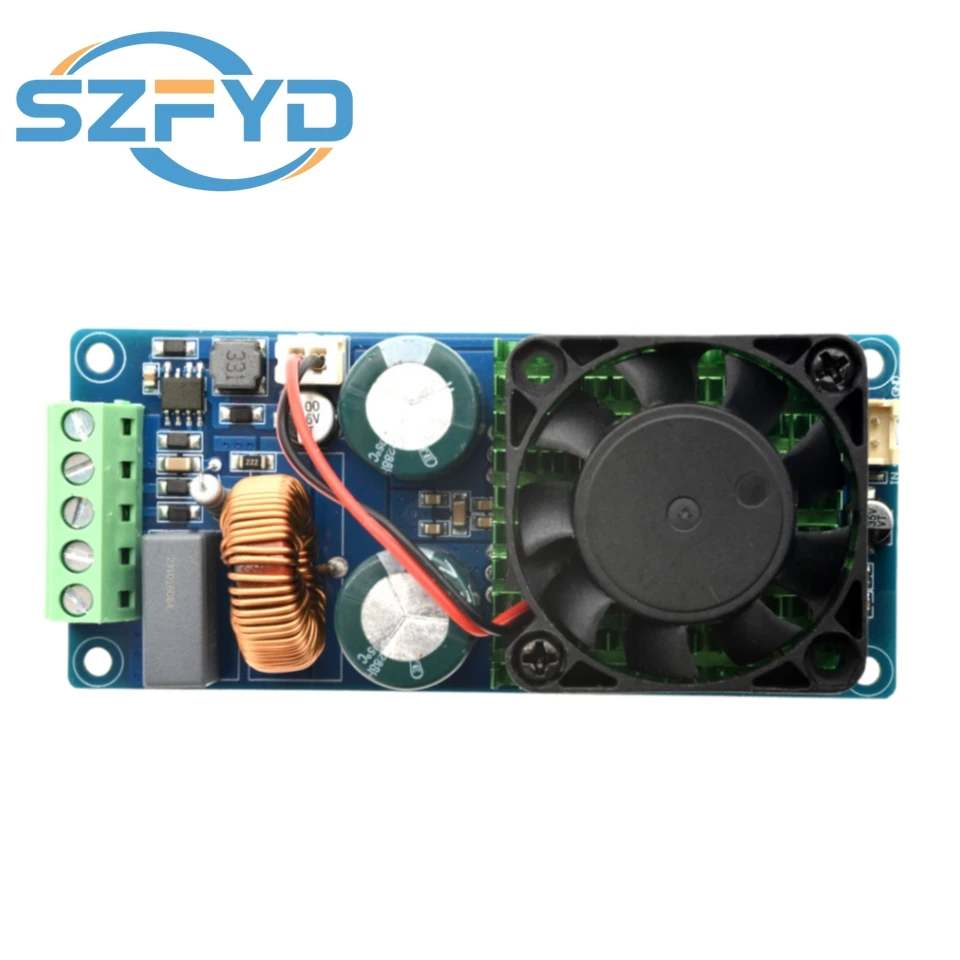

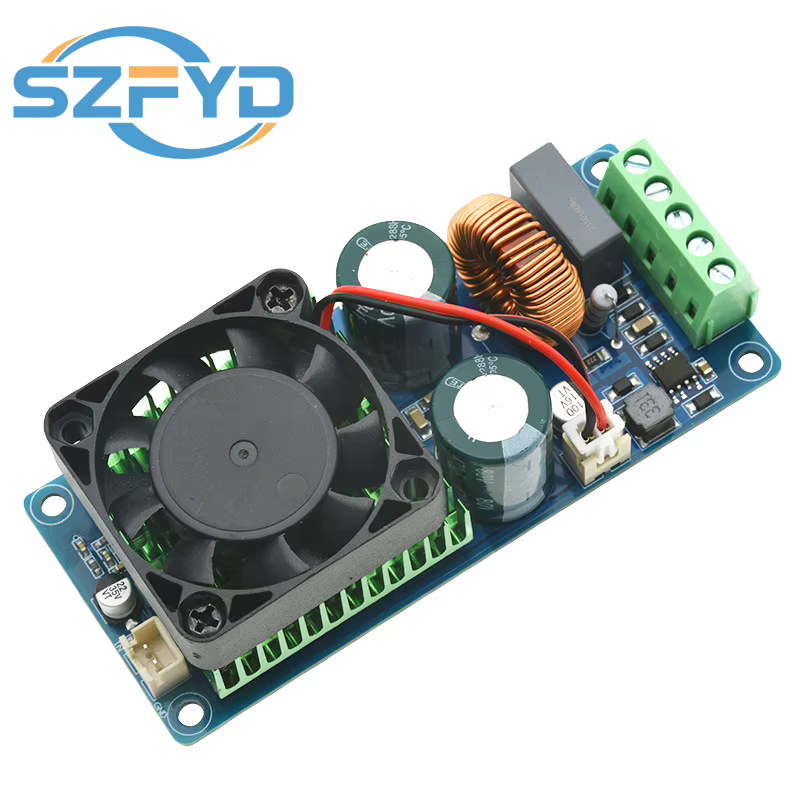

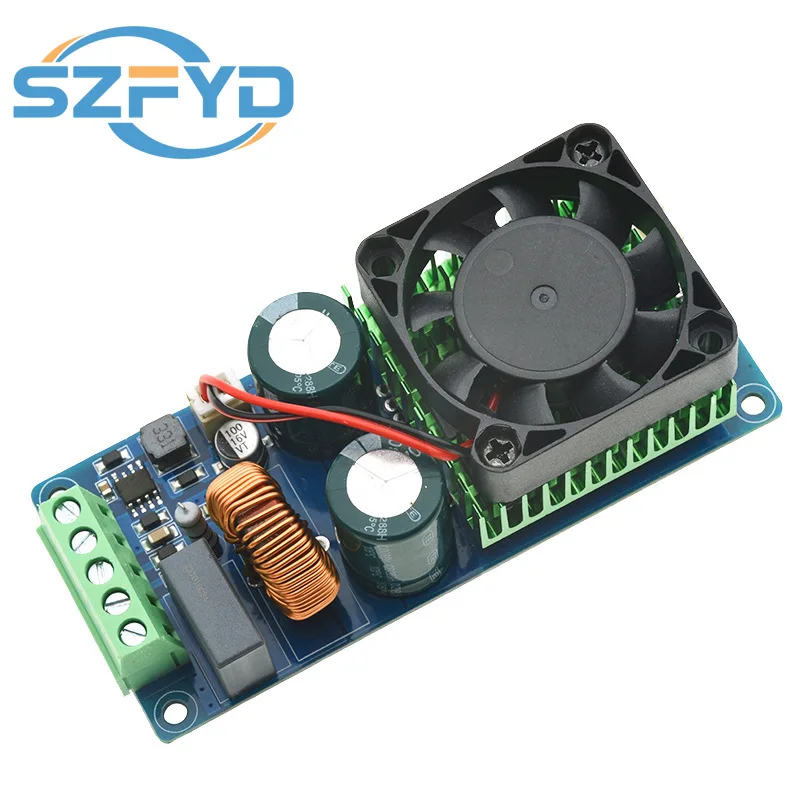

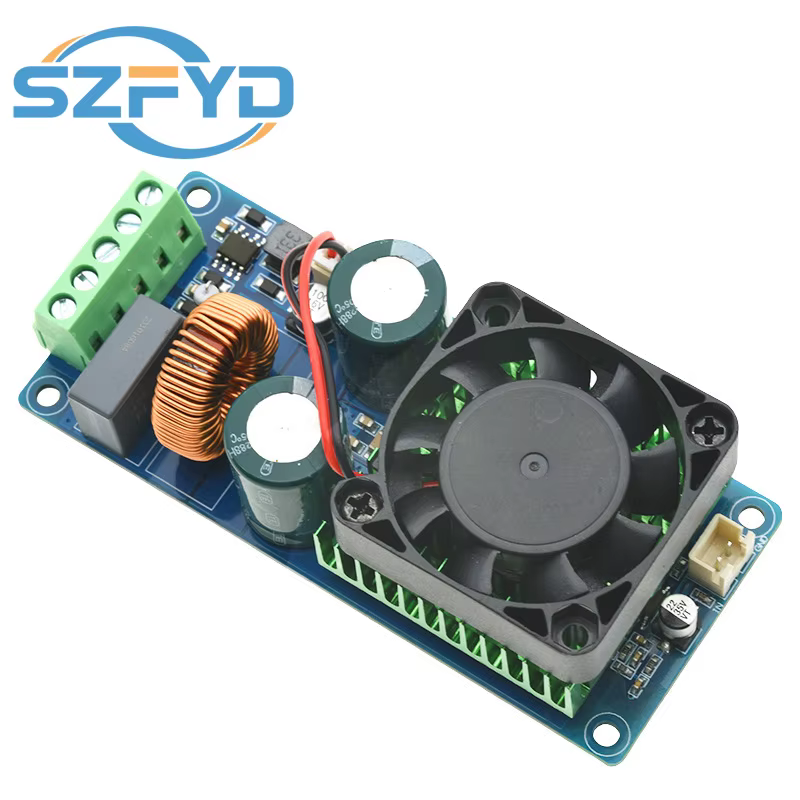

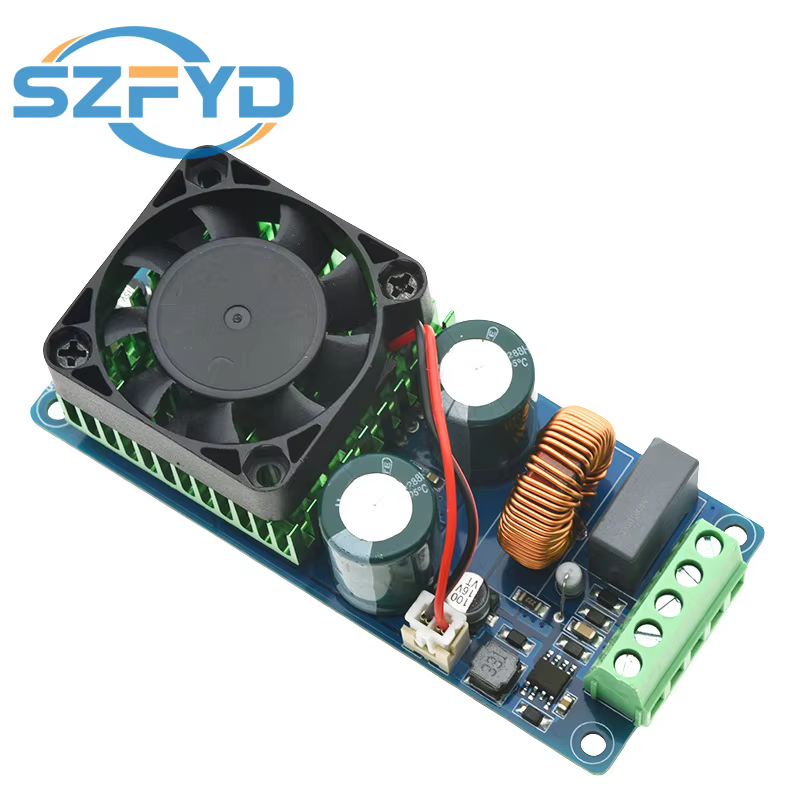

La placa presenta un acabado reasonably bueno para su rango de precio, con pistas de cobre adecuado para manejar las corrientes de pico en cargas de 4Ω. Los componentes pasivos parecen de tolerancia estándar (no destaca por usar capacitores de grado audiofilo ni inductores blindados), pero suficiente para aplicaciones no críticas. Lo que sí destaca positivamente es la inclusión de los potenciómetros de ajuste de ganancia y umbral de protección directamente accesibles sin necesidad de soldar, lo que facilita la puesta en punto inicial. El relé de protección es un componente mecánico estándar que cumple su función, aunque he notado un leve ruido de clack durante la activación que podría ser perceptible en entornos muy silenciosos si se monta cerca de la posición de escucha.
Funcionalidad y rendimiento en campo
En mis pruebas con una fuente simétrica de ±65V y cargas de 4Ω y 8Ω, el comportamiento fue consistente con las especificaciones: alrededor de 480W RMS en 4Ω y 240W en 8Ω antes de que el limitador interno actuara. La eficiencia medida oscila entre el 88% y el 92% según el nivel de volumen, lo que se traduce en un disipador de aluminio de modeste tamaño (aprox. 50x50x25mm con pasta térmica) suficiente para sesiones continuas de 2-3 horas a niveles altos sin alcanzar temperaturas que superen los 60°C en el chip IRS2092S bajo ambiente de 25°C. La respuesta en frecuencia dichiarada (10Hz-50kHz) se mantuvo plana dentro de ±1dB en mis mediciones con micrófono de medición, aunque noté un ligero aumento de distorsión armónica total (THD) por encima del 0.5% cuando se acerca al límite de potencia, algo esperado en diseños clase D económicos sin realimentación extremadamente sofisticada. La protección por relé actuó correctamente ante cortocircuitos simulados y sobrecargas, desconectando la salida en menos de 50ms y reconectando tras unos 2 segundos una vez eliminada la falla.
Puntos fuertes y aspectos mejorables
Entre los aspectos más valorables destacan claramente la relación potencia-tamaño gracias a la eficiencia clase D, lo que permite integrar este módulo en cajas de subwoofer relativamente compactas sin necesidad de ventilación forzada. La protección integrada es otro punto a favor, pues evita daños costosos a altavoces caros durante experimentos de ajuste. Por otro lado, la exigencia de una fuente dual simétrica precisa es una limitación significativa para aficionados que solo cuentan con transformadores unipolares comunes; requiere o bien comprar una fuente especializada o construirla, lo que añade complejidad y costo al proyecto. También echo en falta una entrada de señal balanceada o filtros paso-bajos ajustables para aplicaciones de subwoofer más serias, obligando a agregar etapas externas para esos propósitos. El rango de ajuste del potenciómetro de ganancia resulta útil pero podría ser más fino en la zona baja para evitar saltos bruscos al calibrar.
Veredicto del experto
Este módulo es una opción sólida para entusiastas con experiencia intermedia en electrónica que comprendan los requisitos de las fuentes simétricas y busquen construir un amplificador de potencia eficiente sin invertir en disipación masiva. Rinde particularmente bien en aplicaciones de subwoofer activo donde se puede ecualizar y filtrar la señal previamente, aprovechando su capacidad para entregar potencia sostenida sin sobrecalentamiento excesivo. Para usuarios novatos en audio de potencia, recomendaría comenzar con kits que incluyan la fuente adecuada o considerar alternativas con alimentación unipolar aunque sean menos eficientes, pues la curva de aprendizaje asociada a las fuentes duales puede resultar frustrante. En conjunto, cumple honestamente lo que promete siempre que se respeten sus límites de alimentación y se entienda que está diseñado como un bloque de potencia básico, no como un amplificador completo con todos los ajustes integrados. Un producto competente para su nicho, siempre que el usuario llegue con las expectativas técnicas correctas.
