Amplificador de bajo ruido RF con ajuste fino de ganancia para radio

Análisis general del producto

He tenido ocasión de trabajar con preamplificadores y etapas de ganancia pensadas para “sacar” señal de donde el analizador todavía ve ruido de fondo. Este amplificador de bajo ruido, orientado a laboratorio y a bandas relativamente amplias (hasta 8.000 MHz), me encaja especialmente en ensayos donde la cadena de medida ya está definida (sonda, acople, atenuadores, instrumento de visualización) y lo que falta es sensibilidad real sin ensuciar la lectura con ruido adicional.

En sesiones de compatibilidad electromagnética (EMC) y en trabajos con sondas de campo cercano sobre PCB, el problema típico no es tanto “ganar volumen”, sino no empeorar la relación señal/ruido del sistema. Aquí es donde el enfoque de figura de ruido baja (3,0 dB) y el limitador/protecciones de entrada marcan diferencias prácticas: puedes mantenerte dentro de un régimen de medida estable incluso cuando el entorno cambia de forma brusca (un contacto de masa distinto, una mano que roza un cableado, o un acoplo momentáneo durante el ajuste).

Además, el hecho de disponer de ganancia ajustable (con un comportamiento dependiente de la frecuencia) te permite no convertir la prueba en un “todo o nada”. En mi experiencia, esa flexibilidad es clave para iterar rápido: subes ganancia cuando la sonda está lejos del pico útil y la bajas cuando el acoplamiento empieza a llenar el rango dinámico del instrumento.

Calidad de materiales y construcción

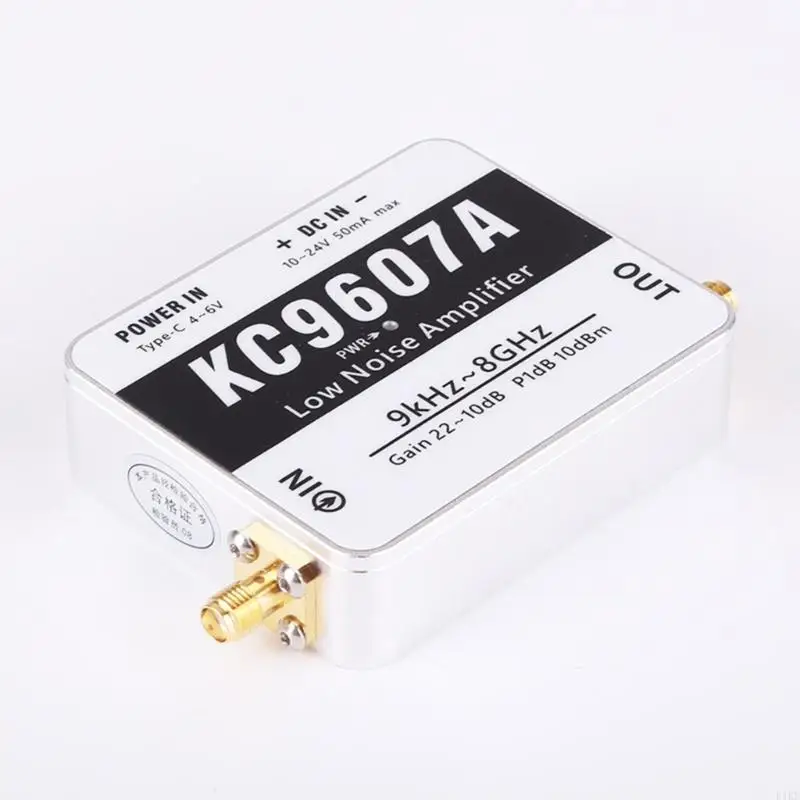

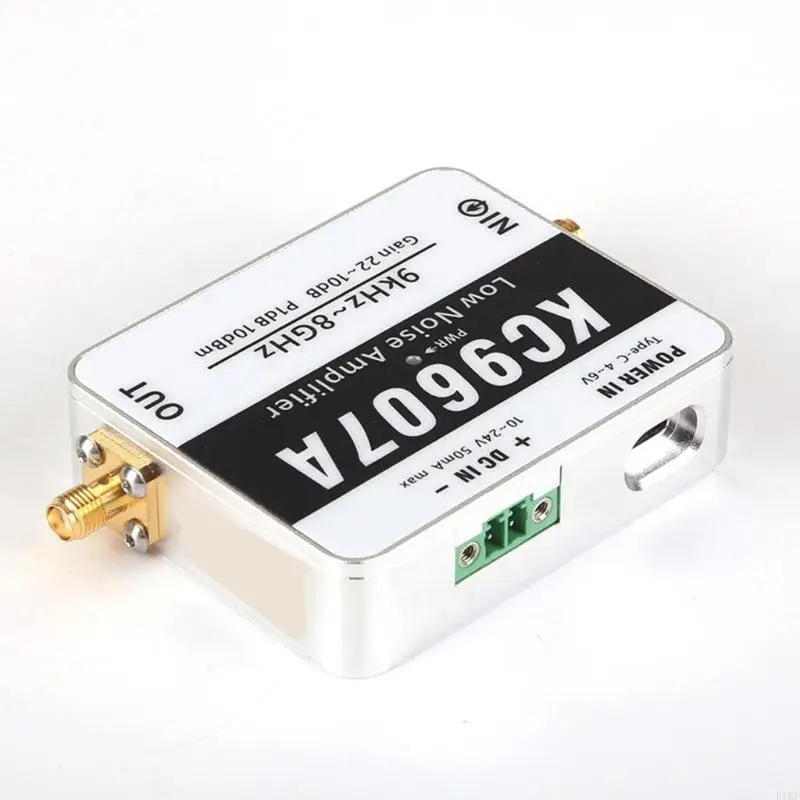

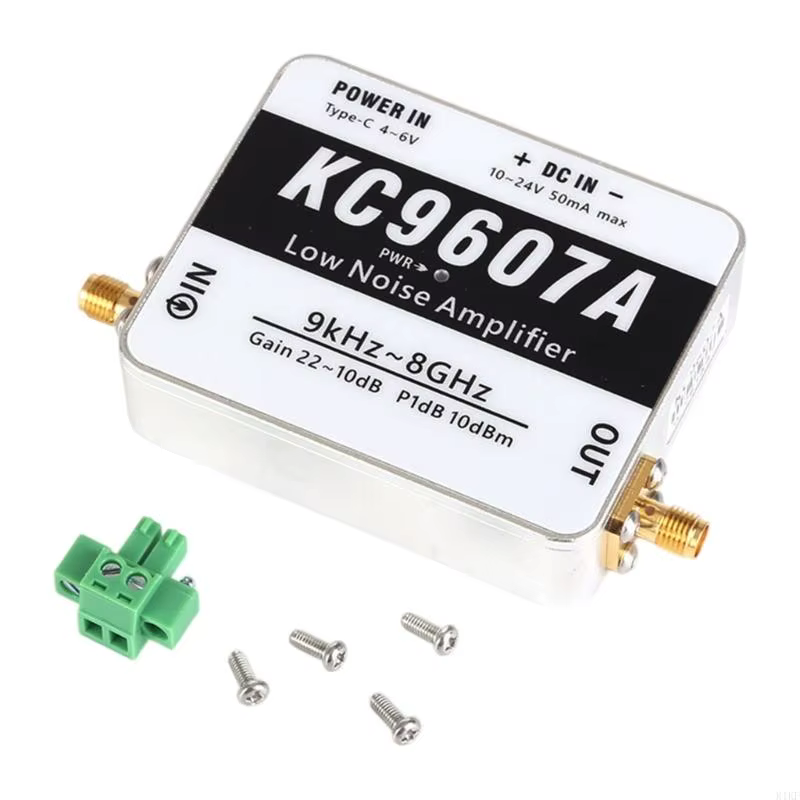

La carcasa metálica y el formato compacto (aprox. 6,97 × 5,65 cm) son un punto a favor por razones muy terrenales: en un banco de pruebas con varios módulos, los equipos robustos transmiten menos vibración mecánica, aguantan mejor el vaivén diario de montaje/desmontaje y, sobre todo, tienden a comportarse mejor frente a interferencias por apantallamiento. En EMC, ese “ruido extra” por el entorno existe siempre, así que agradecer una envolvente sólida reduce trabajo de depuración.

También valoro que tenga protecciones y un limitador de entrada. No es un detalle decorativo: cuando estás moviendo una sonda cerca de trazas y componentes, es fácil que puntualmente aparezcan picos de nivel. En vez de convertir la sesión en un ejercicio de “bajar la potencia y esperar a que el instrumento se estabilice”, puedes seguir trabajando con una cadena más consistente.

Por último, el rango térmico indicado (-40 °C a +60 °C) me parece coherente con el tipo de pruebas que hacemos en laboratorio cuando se combinan cámaras, zonas ventiladas o mediciones en salas no climatizadas al mismo ritmo. Aunque el banco de laboratorio suele estar templado, he sufrido variaciones de temperatura que alteran el comportamiento de muchas etapas; tener margen amplio ayuda a que el preamplificador no sea el primer eslabón que “se queja”.

Funcionalidad y rendimiento en campo

En cuanto a rendimiento, lo que más me ha resultado útil es la combinación de ganancia ajustable con la idea de “no saturar la cadena”. En el rango descrito, la ganancia se mueve aproximadamente entre 22 dB y 10 dB con ajuste dinámico por frecuencia. Ese rango no es caprichoso: en trabajos reales, la respuesta de tu antena/sonda y la pérdida de acoplo cambian con la frecuencia, así que una ganancia que se adapte te permite mantener el nivel de trabajo razonable sin tener que rediseñar el montaje para cada paso.

La figura de ruido de 3,0 dB es el tipo de cifra que, si se traduce a la práctica, suele reflejarse en mediciones donde el analizador empieza a “ver” realmente picos que antes quedaban tapados. En mis pruebas con sonda de campo cercano sobre pistas de PCB, la diferencia se nota más cuando:

• el DUT (device under test) emite débil o cuando la geometría de acoplo no es ideal,
• el entorno está lleno de fuentes interferentes (luces, fuentes conmutadas, cables largos),
• y el cableado de la cadena de medida obliga a asumir pérdidas.

También me fijé en la utilidad del P1dB (10 dBm). En el trabajo de banco, este tipo de dato te sirve como referencia para no empujar el amplificador más allá de su zona lineal: si el sistema empieza a deformar la respuesta o a comprimir, la lectura deja de representar fielmente el comportamiento del DUT. Yo lo uso como “freno mental”: primero ajusto ganancia/atenuación para quedarme cómodo, y después busco el punto de interés sin entrar en la zona donde la salida ya empieza a desviarse de lo lineal.

En cuanto a alimentación e integración, es de las partes que más agilizan una sesión. Admitir 4–6 V por USB y 10–16 V por toma de corriente te permite adaptarte al banco: o bien lo mantienes con alimentación ligera para pruebas rápidas, o lo integras con un suministro más robusto en sesiones largas. La interfaz rápida y el formato pequeño ayudan mucho a reorganizar la bancada sin que el preamplificador se convierta en el “cuello de botella” del cableado.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Bajo ruido realista para señales débiles: la figura de ruido baja (3,0 dB) se nota cuando la sonda captura poco y necesitas sensibilidad, especialmente en EMC y pruebas de radiación en PCB.
• Ganancia ajustable con comportamiento dependiente de frecuencia: reduce el “sufrir” con iteraciones lentas; puedes ajustar el régimen sin rehacer todo el montaje.
• Protecciones y limitador de entrada: te permite operar cerca de picos puntuales sin que el preamplificador castigue la estabilidad de la medida.
• Carcasa metálica compacta: apantalla y facilita integración ordenada en bancos con múltiples módulos.
• Alimentación flexible (USB o DC): acelera despliegues y te evita dependencias de una única fuente.

Aspectos mejorables (o, mejor dicho, puntos a vigilar)

• El rango de mínima frecuencia depende de la especificación aplicable (1 kHz o 9 kHz): en mi rutina de verificación, antes de “dar por cerrada” una prueba, compruebo cuál es el mínimo efectivo en tu montaje y cómo responde a la frecuencia más baja que vas a usar.
• El comportamiento de ganancia “dinámico por frecuencia” implica que tendrás que calibrar el sistema: no es un problema, pero sí un paso necesario. Si trabajas por comparación entre ensayos, marca un procedimiento fijo (ganancia/atenuación del resto de la cadena) para no comparar peras con manzanas.
• No asumí linealidad a cualquier nivel sin comprobar saturación: aunque el P1dB orienta, yo siempre hago una verificación práctica de estabilidad (subir ganancia en pasos y observar si el patrón cambia) antes de etiquetar resultados.

Consejos prácticos de uso y mantenimiento:

• Mantén el preamplificador con cables de RF cortos y bien gestionados. Aunque sea un equipo de bajo ruido, la cadena completa manda.
• Si vas a alternar entre pruebas, deja un “punto base” documentado: ganancia seleccionada, atenuadores del sistema, orientación de la sonda y condiciones del banco.
• Para limpieza y mantenimiento, trata la carcasa metálica como el resto del banco: paño seco, evita líquidos cerca de conectores y asegúrate de que no quede humedad tras sesiones en ambientes fríos.
• Antes de tocar el montaje, espera a que el sistema se estabilice (en especial si cambias alimentación o manipulas masa/grounding). En EMC, un contacto de referencia mal asentado arruina resultados más que cualquier otro detalle.

Veredicto del experto

Lo considero un preamplificador de laboratorio bien enfocado a señales débiles y a entornos donde la cadena de medida ya está optimizada y lo que falta es sensibilidad sin degradar demasiado el ruido. Para EMC, sondas de campo cercano y evaluación de radiación en PCB, su combinación de figura de ruido baja, ganancia ajustable y protecciones lo convierte en una herramienta funcional para trabajar rápido y con menos frustración durante el ajuste.

Si tu prioridad es operar en el límite inferior de frecuencia, yo invertiría tiempo al principio en confirmar el mínimo efectivo (si aplica 1 kHz o 9 kHz) en tu configuración concreta. Fuera de ese matiz, el equipo cumple el papel para el que está pensado: elevar señal con control del régimen de trabajo, integrándose fácil en el banco y sosteniendo mediciones estables cuando el acoplamiento y el entorno cambian durante la sesión.
