Análisis general del producto

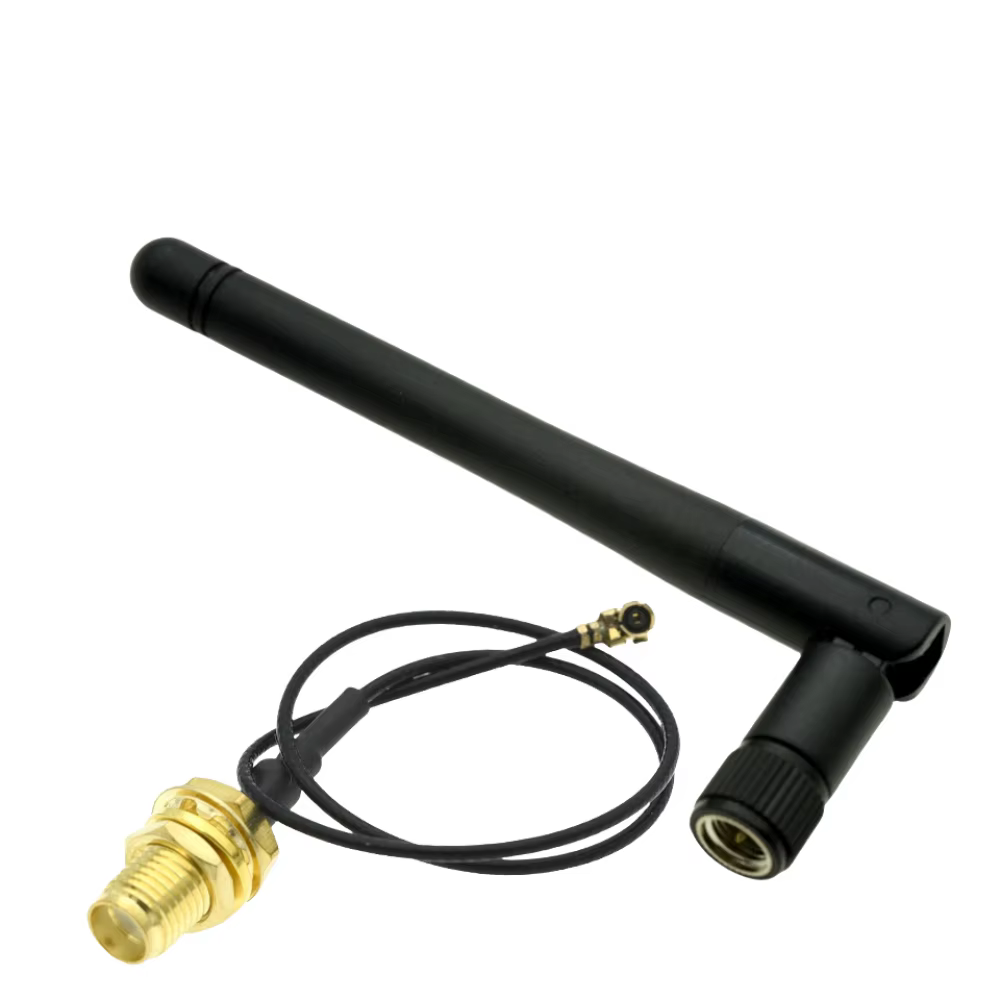

Cuando montas proyectos con ESP8266 o ESP32 en exteriores, talleres o entornos con interferencias, lo que más suele fallar no es la placa en sí, sino la antena: el alcance cae de golpe cuando el equipo queda dentro de una caja, tras una pared, o cerca de superficies metálicas que desvían la señal. Esta antena externa de 2,4 GHz con 3 dBi, unida mediante un cable flexible U.FL (IPX) a SMA de 17 cm, está pensada justo para eso: sacar la antena del “entorno hostil” del chasis y mejorar la línea de radiación hacia el punto de acceso o el router.
En campo lo he visto claramente en dos situaciones recurrentes: sensores de campo en cajas pequeñas (donde la antena integrada “ve” poco) y enlaces temporales montados para pruebas o telemetría, donde desplazas el punto emisor y el receptor sin poder cambiar mucho el hardware. En ambos casos, una antena externa bien colocada suele devolver estabilidad donde antes había cortes o reconexiones continuas.
Calidad de materiales y construcción
Aquí hay dos piezas críticas: la antena SMA y el pigtail de interconexión con conector U.FL (IPX).

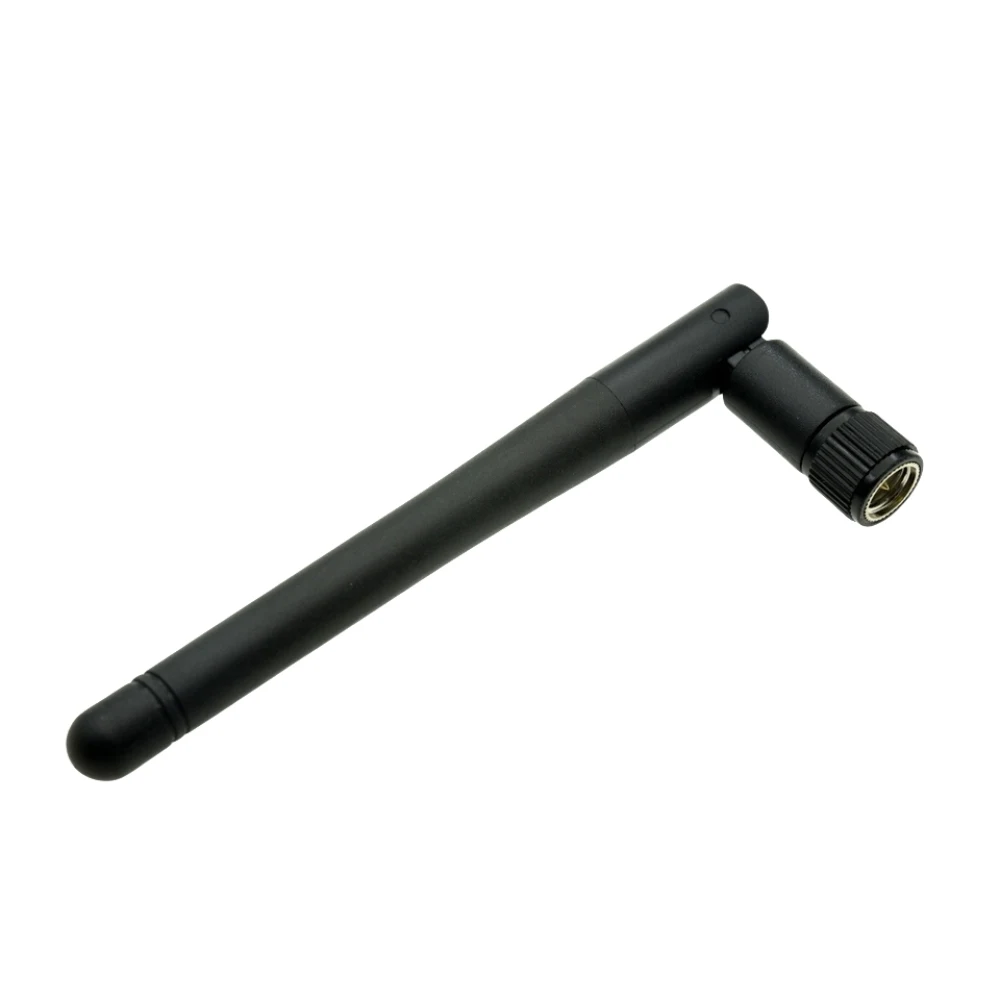

- Antena (3 dBi, banda 2,4 GHz): para este tipo de elemento, lo normal es que funcione bien siempre que el ensamblaje mecánico esté firme y el conector SMA no quede “tocando” a cada vibración o movimiento. En uso real, lo que marca la diferencia no es tanto la antena en el aire, sino que el conjunto no se afloje ni reciba tensión lateral.

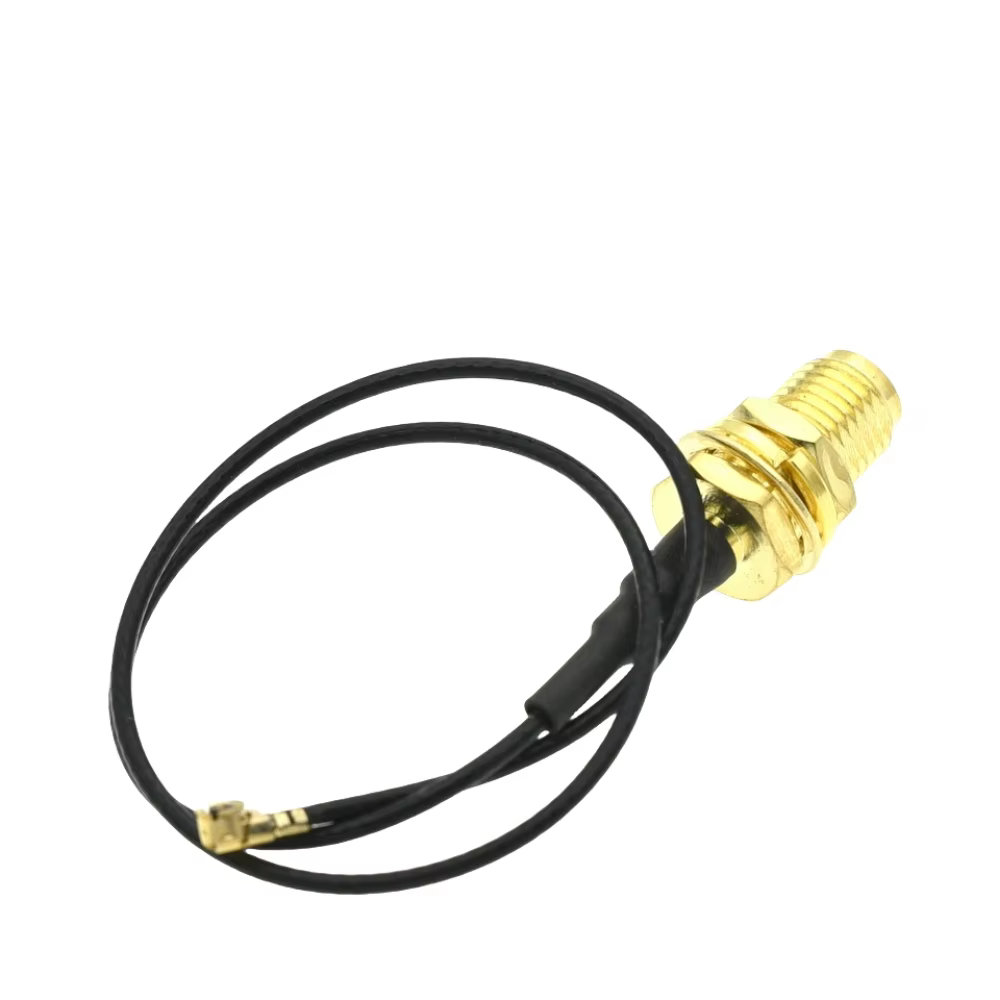

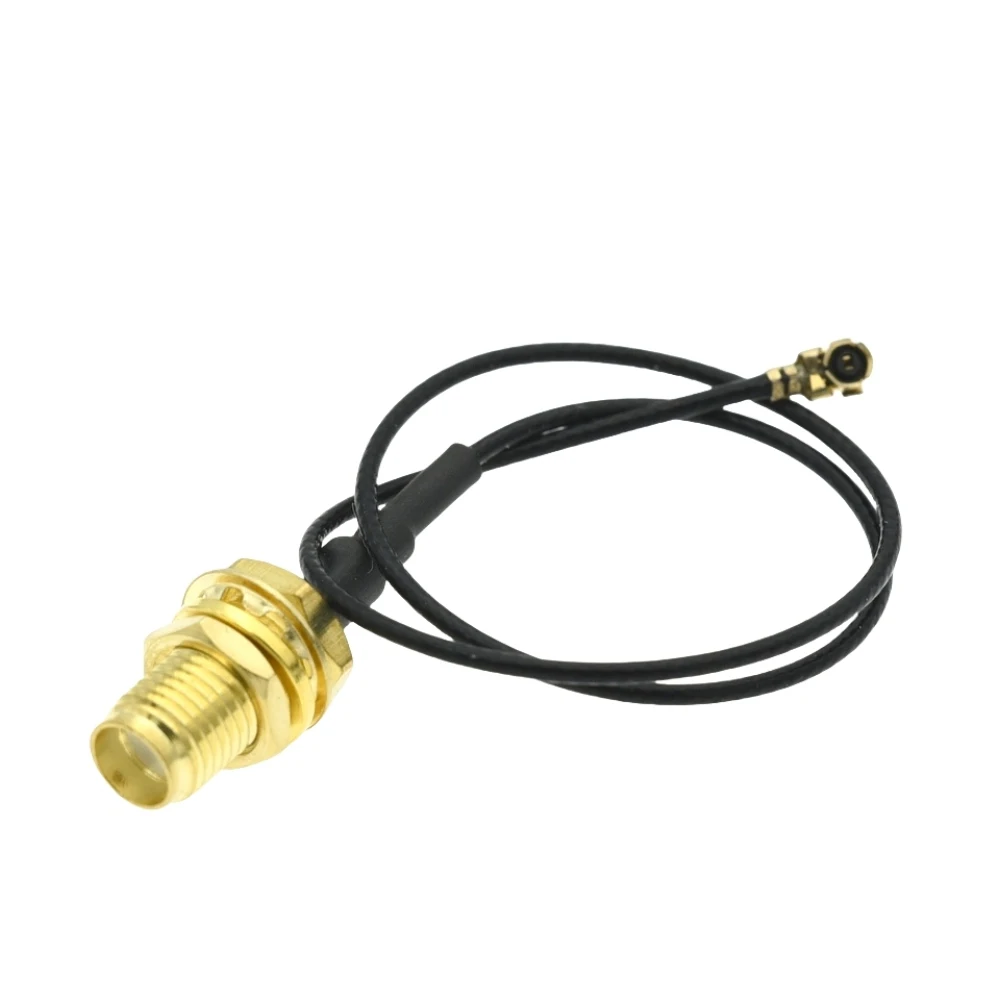

- Cable flexible U.FL a SMA (17 cm): los cables de este estilo suelen ser cómodos para routing en montajes compactos, pero también son los que más sufren cuando hay prisa: los dobleces cerca del conector y los tirones directos acaban castigando el conjunto. En trabajos de campo he aprendido a tratar estos cables como si fueran “de precisión”: guiarlos con holgura, fijarlos en el recorrido y evitar esfuerzos en los conectores.
A nivel constructivo, el punto fuerte es la interfaz correcta para antena externa (U.FL hacia la placa y SMA hacia la antena). Ese detalle, bien ejecutado, te permite cambiar solo el sistema radiante sin rehacer el proyecto. Lo mejorable, en cualquier montaje de este tipo, suele ser la protección mecánica: si queda expuesta a golpes, el SMA y el paso del cable acaban recibiendo más carga de la deseada.
Funcionalidad y rendimiento en campo
En rendimiento, el objetivo real de una antena externa de 2,4 GHz con 3 dBi es ganar margen frente a pérdidas por entorno: paredes, estructuras metálicas, lluvia con viento (por efectos de humedad y conformación local) y sombras de radio. No es magia; si montas el emisor dentro de una caja completamente cerrada y sin orientación favorable, el salto será limitado. Pero si sacas la antena del chasis y optimizas la orientación, la mejora suele ser muy práctica.
En mis pruebas en rutas y montajes de apoyo (tipo telemetría de sensores y control de dispositivos) he aplicado tres reglas de oro que encajan con este tipo de antena:
- Línea de visión lo más limpia posible: aunque haya árboles o mobiliario, intenta que la antena “apunte” al router/receptor con el menor bloqueo directo posible.
- Orientación vertical cuando puedas: el comportamiento de 2,4 GHz con polarización suele beneficiarse cuando la antena mantiene una orientación consistente respecto al punto remoto. En la práctica, mantenerla vertical ayuda a reducir variaciones.
- Evitar que el conjunto quede “encajonado” en metal: he tenido casos donde el equipo iba justo al lado de una carcasa metálica o una estructura de aluminio del vehículo; al pasar la antena al exterior mediante el pigtail, el enlace dejó de depender tanto del azar y pasó a ser repetible.
También es importante entender el límite: esta antena es para WiFi 2,4G y proyectos a esa frecuencia. Si el sistema fuera de 5 GHz, aquí no vas a sacar nada porque no está diseñado para esa banda. Donde sí brilla es en domótica, sensores, control remoto local y redes de baja latencia donde la cobertura estable vale más que “rascar” una frecuencia distinta.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Mejora de enlace en entornos difíciles: cuando la antena integrada queda bloqueada por chasis, cajas metálicas o paredes, una externa bien ubicada suele dar más consistencia.
- Compatibilidad clara con placas U.FL/IPX: al usar U.FL hacia la placa y SMA hacia el exterior, encaja bien en montajes con ESP8266/ESP32 que admiten antena externa.
- Longitud útil para desplazar la antena: esos 17 cm te permiten colocar la antena fuera de la carcasa sin hacer un “tendido” innecesario por todo el proyecto.
Aspectos mejorables
- Protección mecánica del cable: si el montaje va a vibrar, transportarse o exponerse a enganches, conviene fijar el cable con bridas suaves o una abrazadera adecuada para que no trabaje en tracción. El peor enemigo de este conjunto son los tirones en el SMA o el “palancazo” en el U.FL.
- Gestión de orientación y altura: en campo, un par de centímetros de diferencia y el ángulo correcto pueden cambiar bastante la calidad. Si tu instalación no permite ajustar, asume que vas a perder parte del potencial.
- Cuidado con humedad y manipulación: la zona de conectores es donde más fácil se generan fallos intermitentes. Mantener esa área seca y manipulada sujetando el conector (no el cable) alarga mucho la vida útil.
Consejo práctico de mantenimiento que me ha funcionado: revisa visualmente que el cable no haya quedado “marcado” con dobleces permanentes cerca de los conectores, y reaprieta o estabiliza el SMA solo con herramientas o tacto adecuado, evitando cargar palancas sobre la rosca.
Veredicto del experto
Para un montaje con ESP8266/ESP32 donde buscas estabilidad real en 2,4 GHz y el equipo está parcialmente oculto (cajas, vehículos, estructuras metálicas, interior de armarios), este conjunto U.FL a SMA con antena de 3 dBi es una elección coherente. Es una mejora directa en la arquitectura de radio: no tocas el firmware ni el módulo, cambias el punto donde “radiar” y reduces sombras de señal.
Si el uso va a ser estrictamente en interior, con el dispositivo con antena sin obstáculos y buen emplazamiento, la diferencia puede ser modesta. Pero en los escenarios que más se parecen a los que yo he vivido en maniobras, montajes de apoyo y rutas con sensores, donde el chasis siempre acaba interfiriendo, esta solución marca la diferencia entre un enlace caprichoso y uno mantenible.
En resumen: la relación entre instalación (simple), propósito (2,4 GHz) y mejora esperable en campo es buena, siempre que trates el pigtail con mimo y fijes el conjunto para que no reciba tensiones mecánicas.
