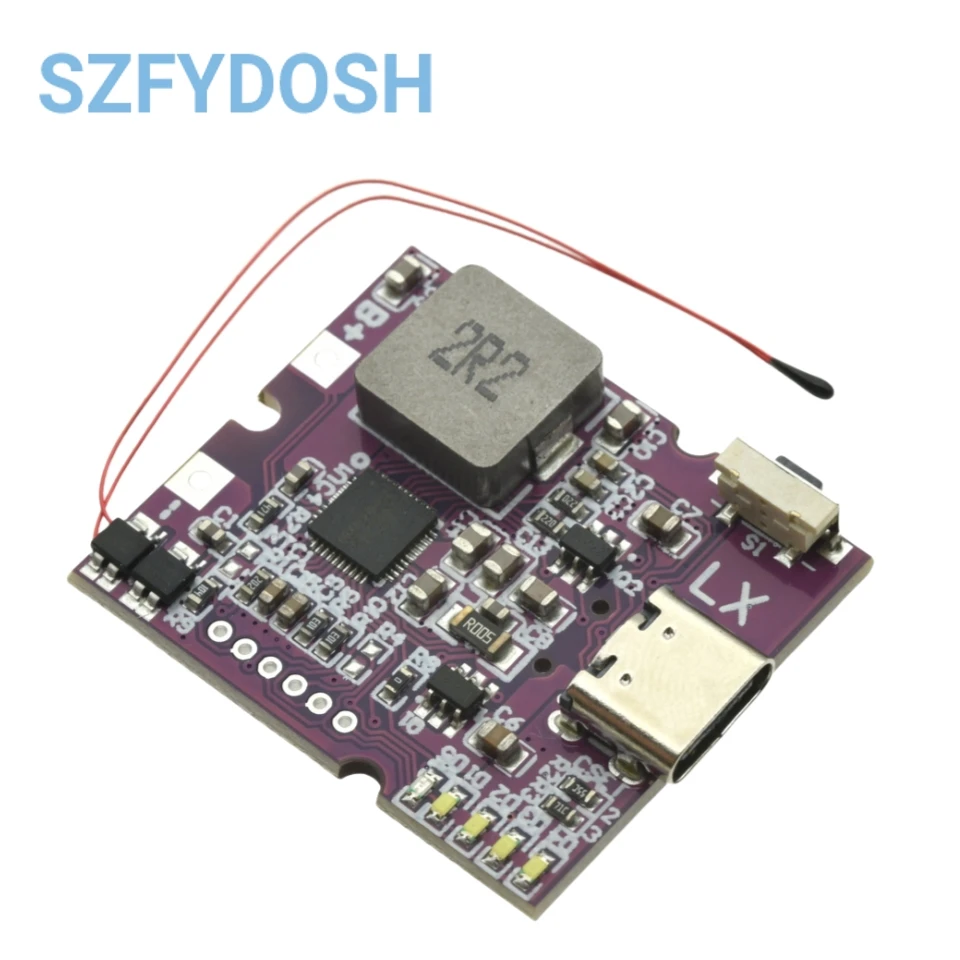

Banco de energía de 22,5 W, módulo de banco de energía móvil de carga rápida bidireccional para placa de cargador de batería de litio compatible con QC4 +

Puntos de venta del producto:

1.Utilizando materiales de alta calidad, la calidad del producto está garantizada

2.Tamaño pequeño, alta potencia, alta eficiencia, protocolos completos, básicamente admite todos los protocolos abiertos convencionales

3.El módulo es adecuado para baterías de litio de 3,7 V, incluidas baterías de polímero, 18650, 21700 y otras baterías de litio; Asegúrese de que la batería no haya envejecido y que las baterías puedan conectarse en paralelo pero no en serie.

4.El módulo es relativamente pequeño y tiene un área limitada de disipación de calor.Es normal generar calor debido a la alta potencia de salida.

5.El producto tiene una amplia gama de aplicaciones y es adecuado para diversas ocasiones industriales de bricolaje.

Parámetro:

Protocolo completo, los protocolos abiertos convencionales básicamente admiten corriente de carga de hasta 5 A, eficiencia de hasta 96 %, potencia de salida de hasta 22,5 W, eficiencia de hasta 95%

Detección automática de carga/detección de carga ligera

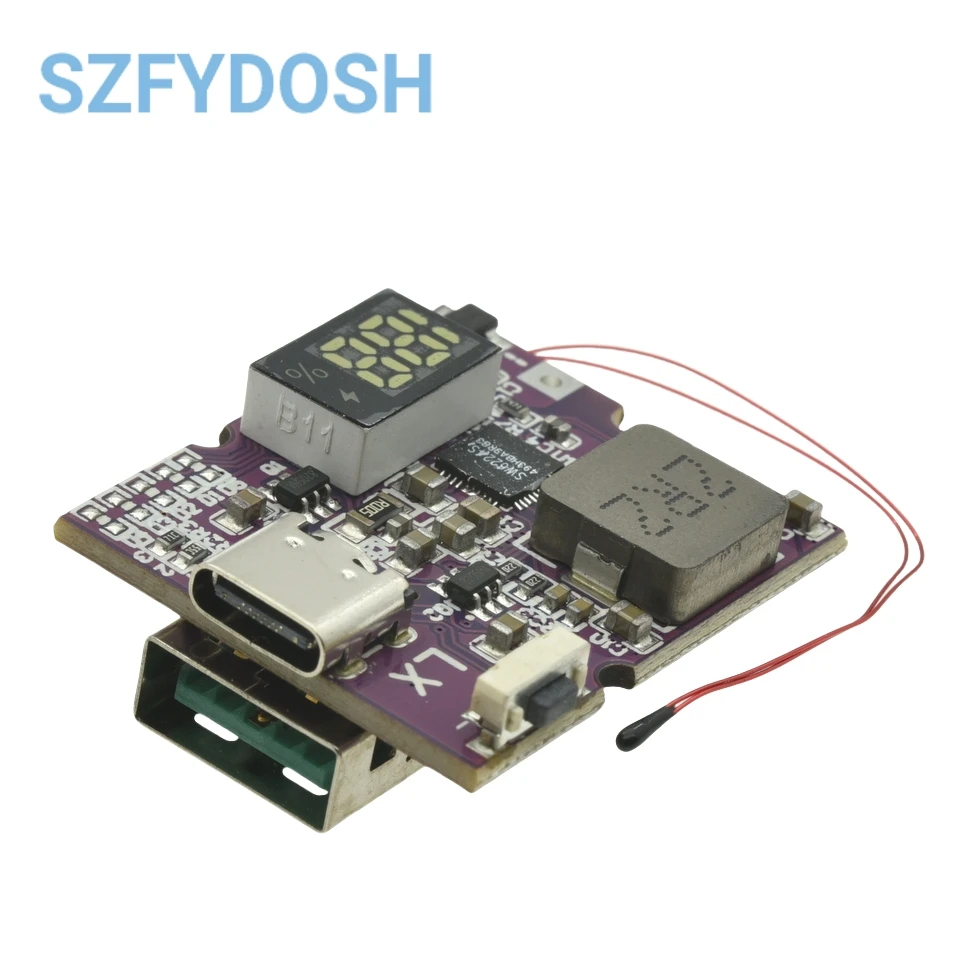

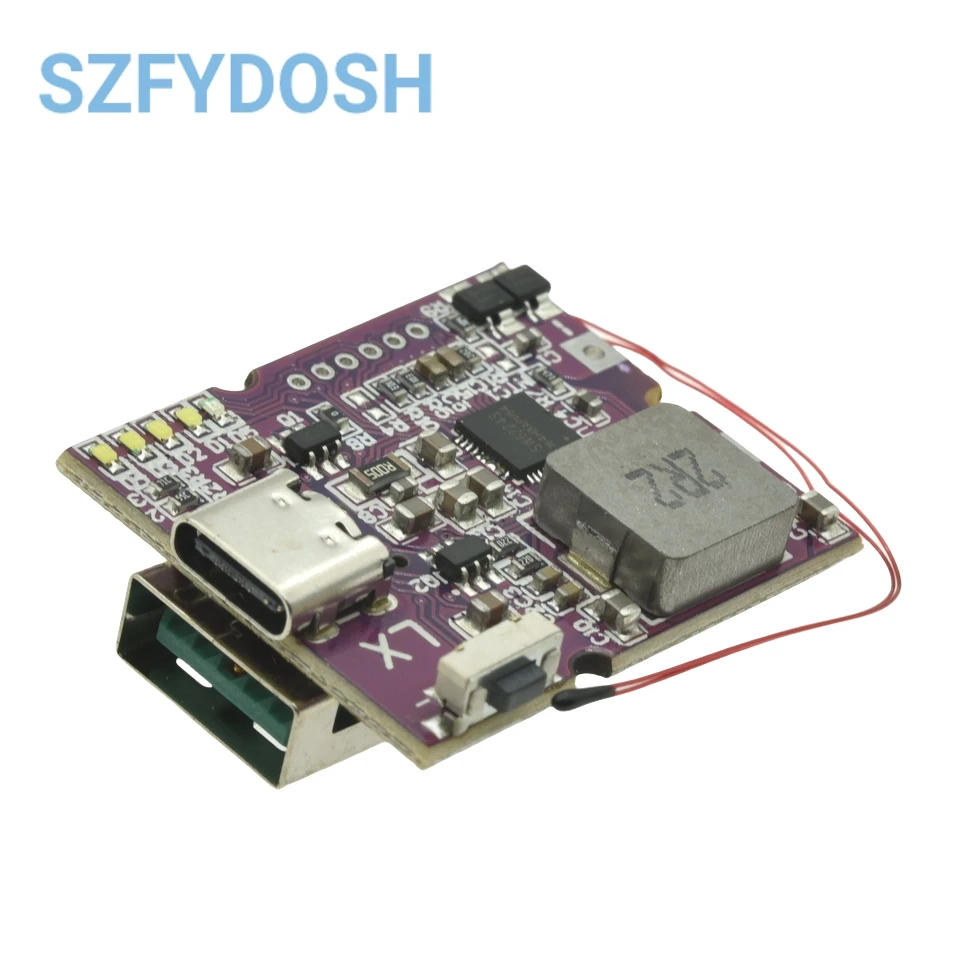

Interfaz de salida USB de alta corriente

Admite modo de baja corriente

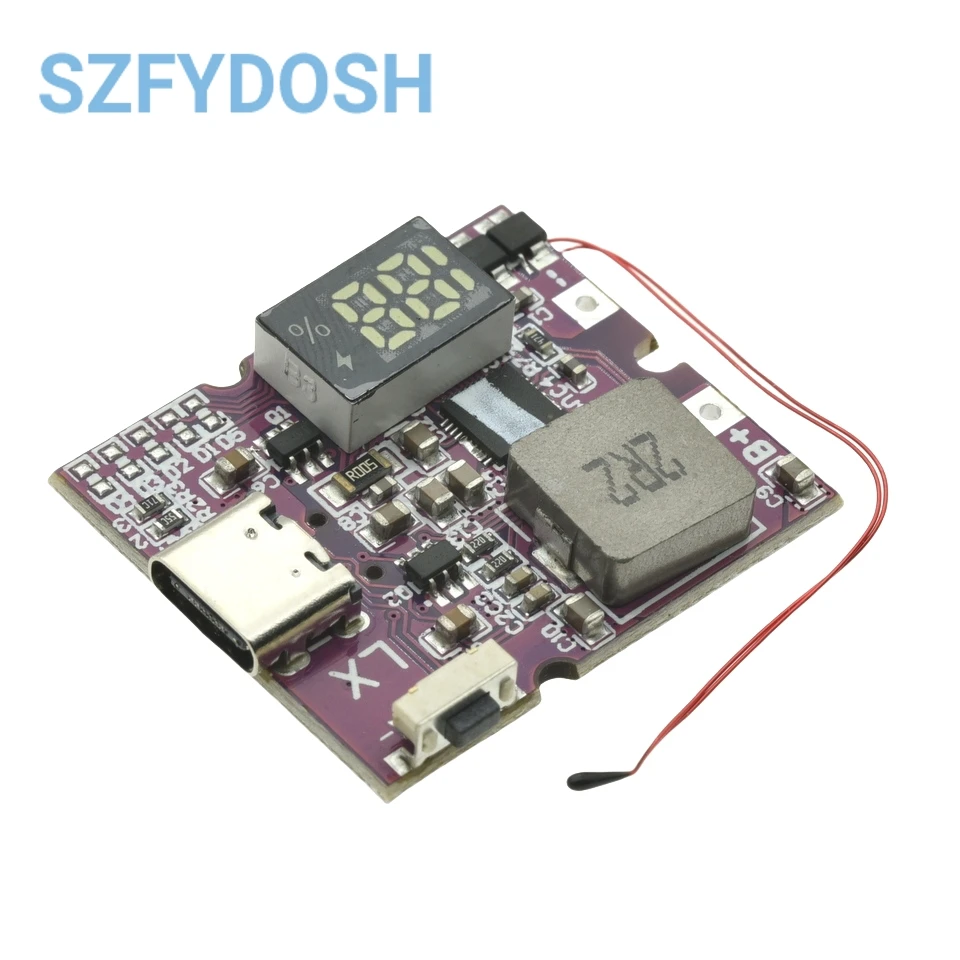

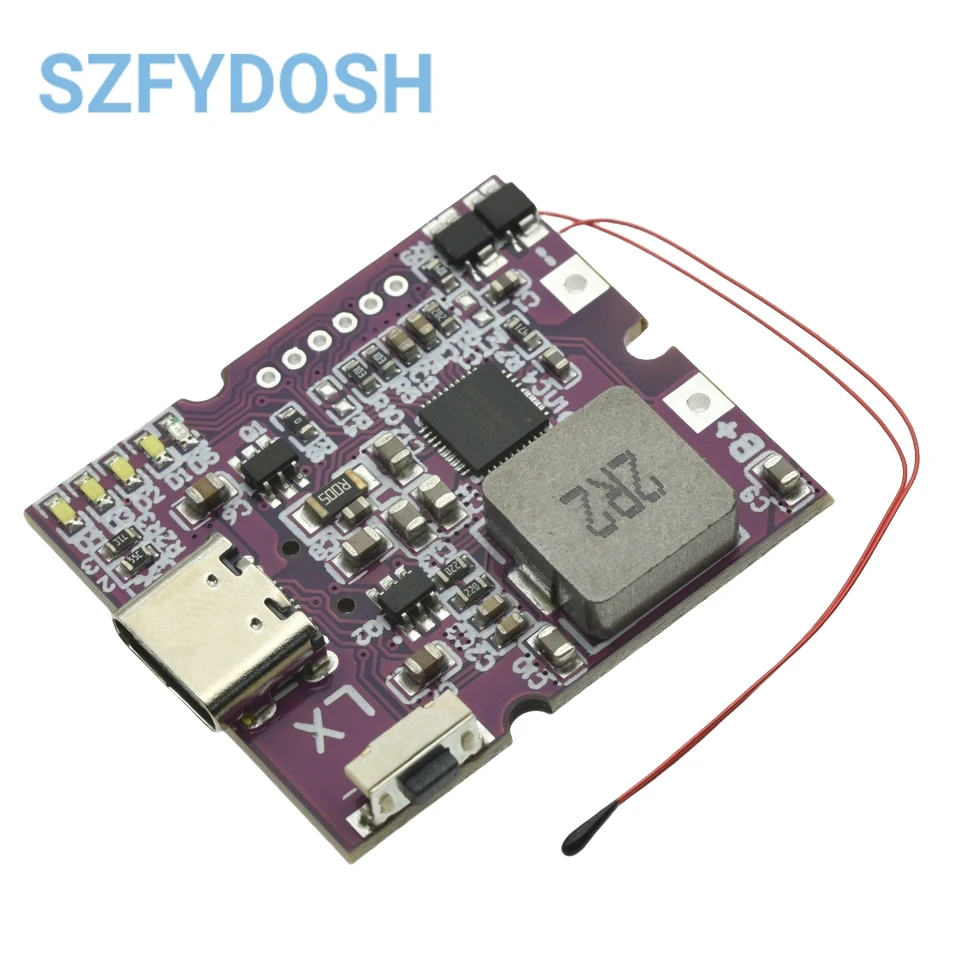

Admite pantalla de tubo digital e indicador de potencia de luz LED

Protección contra sobrecorriente/cortocircuito de salida

Protección contra tiempo de espera/sobretensión de carga

Compatible con PPS/PD3.0/PD2.0

Compatible con QC4+/QC4/QC3.0/QC2.0

Compatible con FCP, SCP (5V4.5A o 4,5V/5A)

Compatible con FCP, SCP, HSCP

Compatible con SFCP

La carga de la batería admite PD3.0/PD2.0, AFCFCP, SCP, PE1.1

Precauciones de uso:

1.Los cables de la batería y la placa base no deben ser demasiado delgados, pero deben ser lo más gruesos posible.Se requieren placas de carga rápida para poder pasar una corriente de 10 A, y también se requieren placas de carga no rápida para poder pasar una corriente de 7 A.No puede ser demasiado largo, es necesario soldar la interfaz.

2.Las baterías solo se pueden conectar en paralelo (el número de conexiones en paralelo no es limitado) y no se pueden conectar en serie.La conexión en serie quemará la placa base.

3.Para aplicaciones normales, la batería debe soldarse (girar los cables provocará una fuente de alimentación insuficiente) y la placa base se quemará si la batería está conectada al revés.Tenga cuidado.Mantenga las líneas lo más gruesas y cortas posible.

4.Al conectar la batería, asegúrese de que sea una batería de 3,7 V y no otras baterías.Asegúrese de que las baterías no estén conectadas en serie; de lo contrario, la placa podría quemarse si el voltaje conectado al terminal de la batería es superior a 4,5 V.

Lista de paquetes:

Mini módulo de carga rápida*1
