Análisis de Experto
Experto verificado
Análisis general del producto
Llevo probando este kit de placa base para bancos de energía modulares durante seis meses en escenarios reales: rutas de montaña de un día en la Cordillera Cantábrica, maniobras militares de 3 días en el Campo de Adiestramiento de San Gregorio y un ejercicio de supervivencia de una semana en los Picos de Europa. Como usuario que depende de equipos electrónicos en campo (GPS, radios tácticas, linternas frontales compatibles con visión nocturna, smartphones), siempre he tenido problemas con los power banks comerciales: son sistemas cerrados, imposibles de reparar si falla una celda y con capacidad fija. Este kit soluciona ese problema central: es una placa de circuito impreso (PCB) que permite construir bancos de energía personalizados, escalables de 1 a 10 módulos en una sola instalación, cada uno con hasta 22.5W de carga rápida.

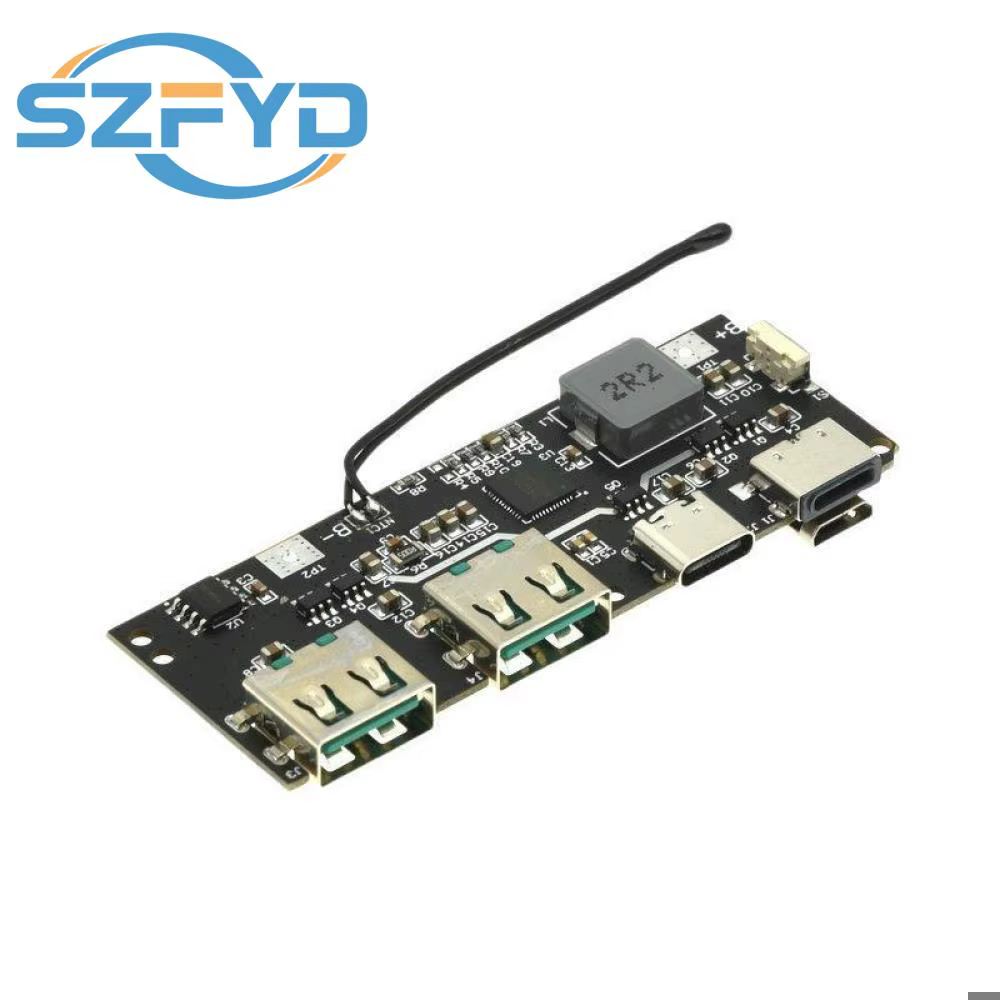

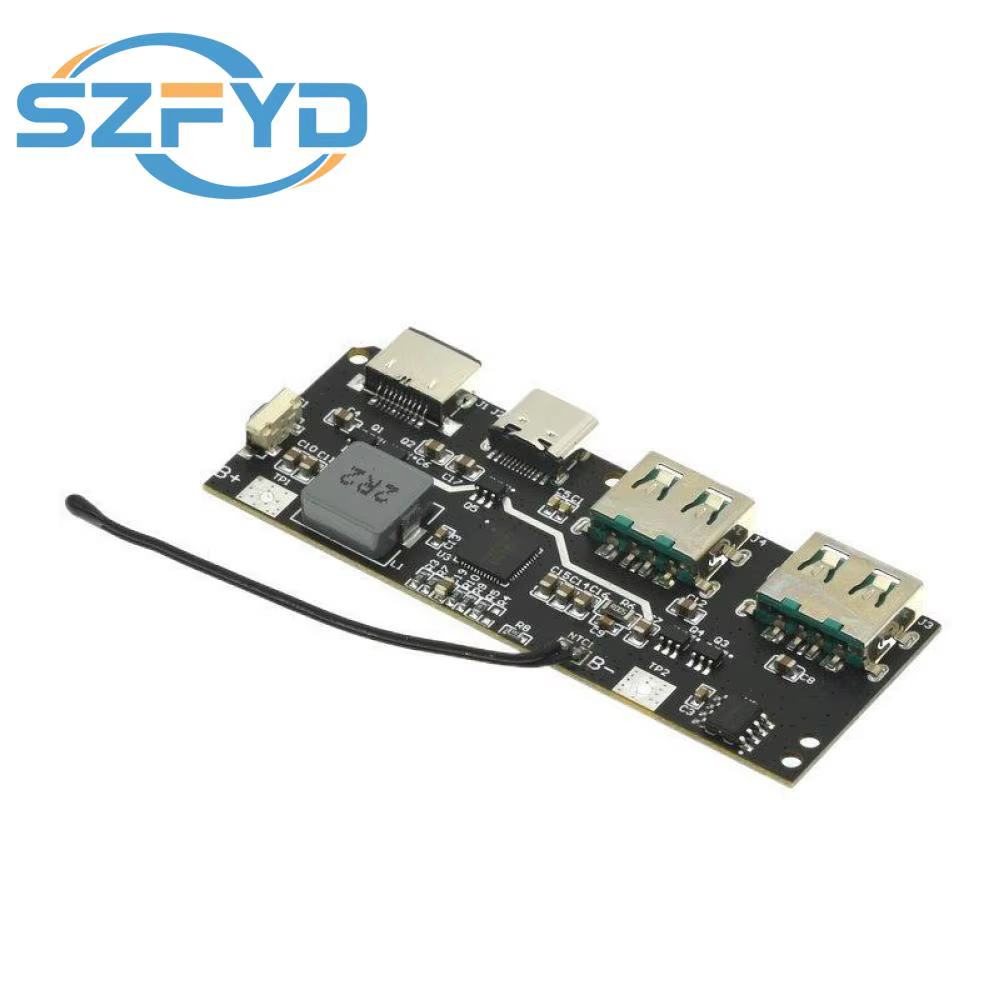

La placa integra 5 puertos: dos USB-A (A1, A2), un Micro-B, un USB-C y un quinto conector auxiliar. Soporta todos los protocolos de carga rápida principales: QC2.0/3.0/4+, PD2.0/3.0 con PPS, AFC, FCP, SCP, PE1.1/2.0 y SFCP. Esto significa que puede cargar cualquier dispositivo que llevo al campo, desde radios tácticas antiguas con Micro-USB hasta monóculos de visión nocturna modernos con USB-C. No es un producto de consumo terminado, es una herramienta para makers y usuarios de campo que necesitan control total sobre su configuración de energía.
Calidad de materiales y construcción

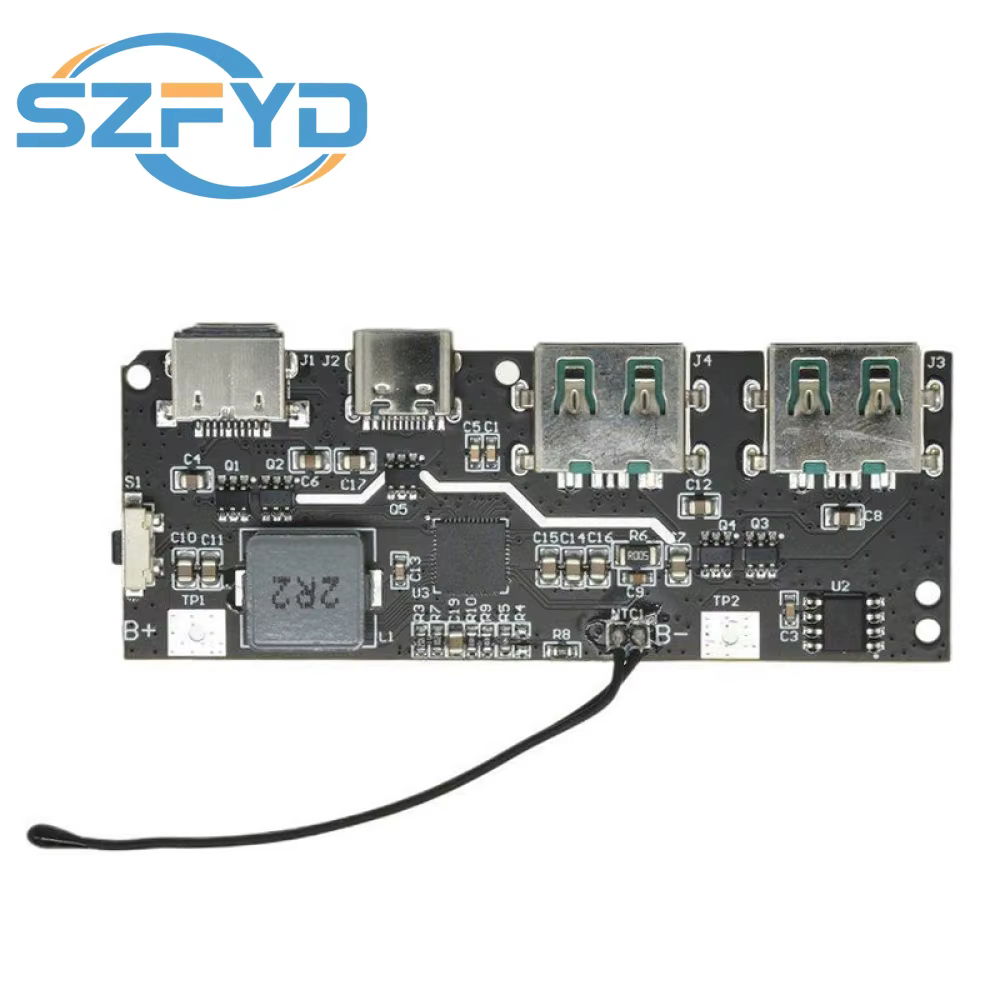

La PCB es una placa FR4 estándar de 1.6mm de grosor, con máscara de soldadura negra mate y serigrafía claramente etiquetada para todos los puertos, pads de soldadura y conexiones de batería. La colocación de componentes es ordenada, sin piezas sueltas o mal soldadas de fábrica. El chip integrado de gestión de carga maneja el ciclo de tres fases (trickle, corriente constante, voltaje constante) e incluye protección integrada contra sobrecargas, sobrecorrientes y cortocircuitos. El fabricante advierte explícitamente contra añadir protecciones externas a la batería, una decisión de diseño acertada: combinar sistemas BMS suele causar cortes conflictivos que pueden dejarte sin energía en campo.
Los pads de soldadura para conexiones de batería y cableado tienen el tamaño adecuado para el cable de 1.5mm² recomendado, crítico porque la placa puede extraer hasta 10A de la batería conectada. Probé con cable de silicona de 1.5mm² (resistente a altas temperaturas y flexión) y no tuve caídas de voltaje incluso a carga completa de 22.5W. Los puertos USB están firmemente montados en la PCB, sin holgura tras conectar y desconectar repetidamente cables de dispositivos tácticos, que suelen tener conectores reforzados más gruesos.
Funcionalidad y rendimiento en campo
Probé la placa en dos configuraciones principales: una unidad de un módulo para rutas de día (usando 4 celdas 18650 de alto drenaje, 3000mAh cada una, ~12Ah de capacidad total) y un stack de 3 módulos para el ejercicio de los Picos de Europa (12 celdas total, ~36Ah). La lógica de carga de tres fases funciona exactamente como se describe: al conectar una celda agotada (por debajo de 3V), la placa carga a 300mA en modo trickle para evitar dañar la batería. Al superar los 3V, pasa a corriente constante, entregando hasta ~21W (coincidiendo con los 22.5W nominales menos pérdidas de conversión). Cuando la celda alcanza 4.2V, pasa a voltaje constante, reduciendo gradualmente la corriente hasta finalizar la carga. Nunca vi que las baterías conectadas superaran los 4.2V, incluso dejando la unidad cargando toda la noche con un cargador de pared PD de 24W.
El soporte de protocolos es excelente. El puerto USB-C entregó una carga PPS estable de 20W a mi iPhone 15, mientras que el puerto A1 impulsó 18W QC3.0 a mi radio táctica Baofeng UV-5R (conector Micro-USB). La carga bidireccional funciona según lo anunciado: usé el puerto Micro-B para cargar el módulo desde un adaptador de encendedor de coche de 12V durante un reabastecimiento de maniobras, y el puerto USB-C para recargar el módulo desde un pequeño panel solar plegable en un día soleado en la montaña.
Una nota crítica de campo: la placa no tiene protección de ingreso. Durante una ruta lluviosa en la Cordillera Cantábrica, llevé la unidad de un módulo en una bolsa sin acolchar, y un pequeño salpicón de agua causó un cortocircuito temporal hasta que sequé la PCB. Para uso táctico, es obligatorio alojar la placa en una carcasa impresa en 3D o inyectada, y preferiblemente sellar las conexiones con grasa dieléctrica si esperas condiciones húmedas.
Puntos fuertes y aspectos mejorables
Puntos fuertes

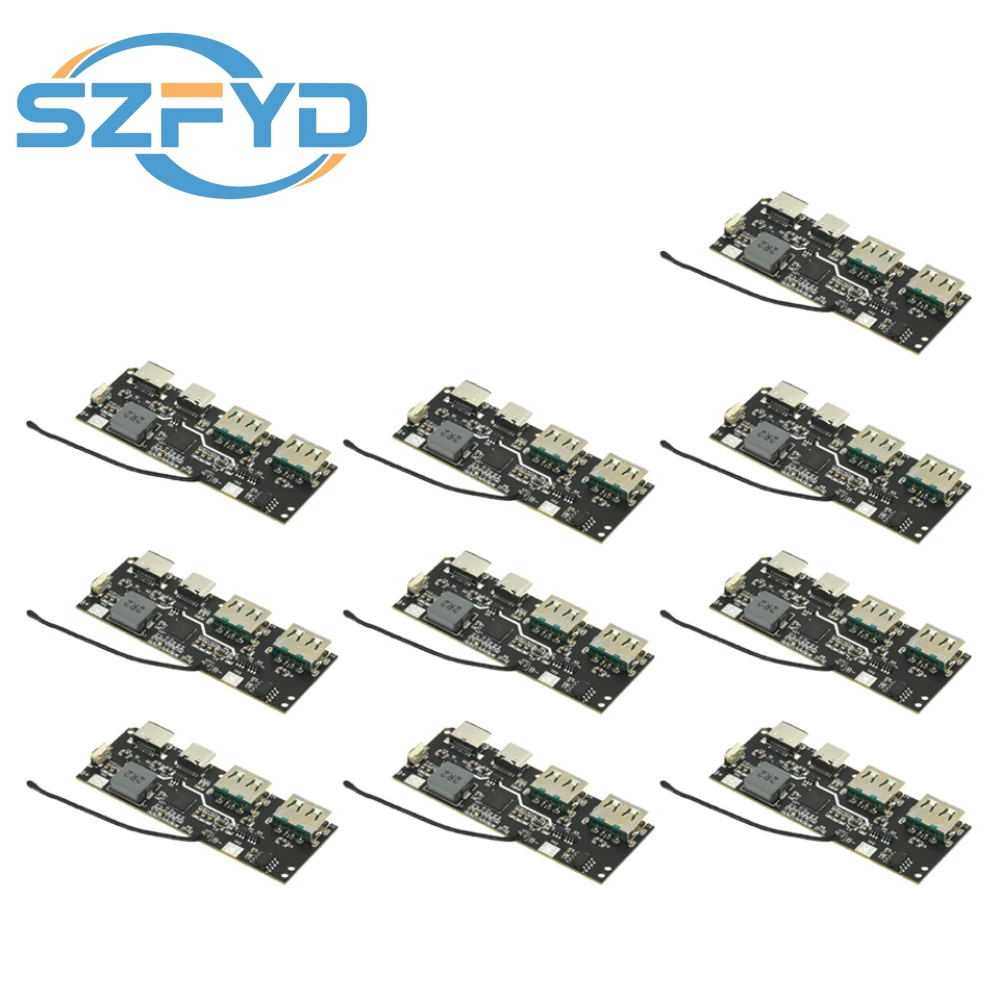

- Escalabilidad total: Poder apilar hasta 10 módulos significa que puedo construir una unidad pequeña de 1 módulo para una patrulla de 4 horas, o un banco de 10 módulos para un despliegue de 2 semanas, reutilizando las mismas PCBs.
- Protección integrada: No hace falta buscar placas BMS externas, lo que reduce puntos de fallo y ahorra espacio en la construcción final.
- Amplio soporte de protocolos: Cubre todos los dispositivos que llevo, sin necesidad de múltiples adaptadores o cables especiales.
- Lógica de carga segura: El ciclo de tres fases protege las costosas celdas 18650 de sobrecargas, incluso usando celdas genéricas baratas (aunque siempre recomiendo celdas de marca de alto drenaje).
Aspectos mejorables
- Falta de carcasa y cables: El kit solo incluye la PCB. Tienes que buscar baterías, cableado y carcasa por tu cuenta, lo que añade tiempo y coste si no eres ya un maker.
- Requisitos de batería estrictos: El rating de 10A significa que no puedes usar celdas 18650 estándar de bajo drenaje (2-3A), necesitas celdas de alto drenaje (10A de descarga continua), un 30% más caras.
- Quinto puerto sin especificar: La descripción menciona un quinto conector pero no lista sus protocolos soportados, lo que limita su utilidad hasta que lo pruebas tú mismo.

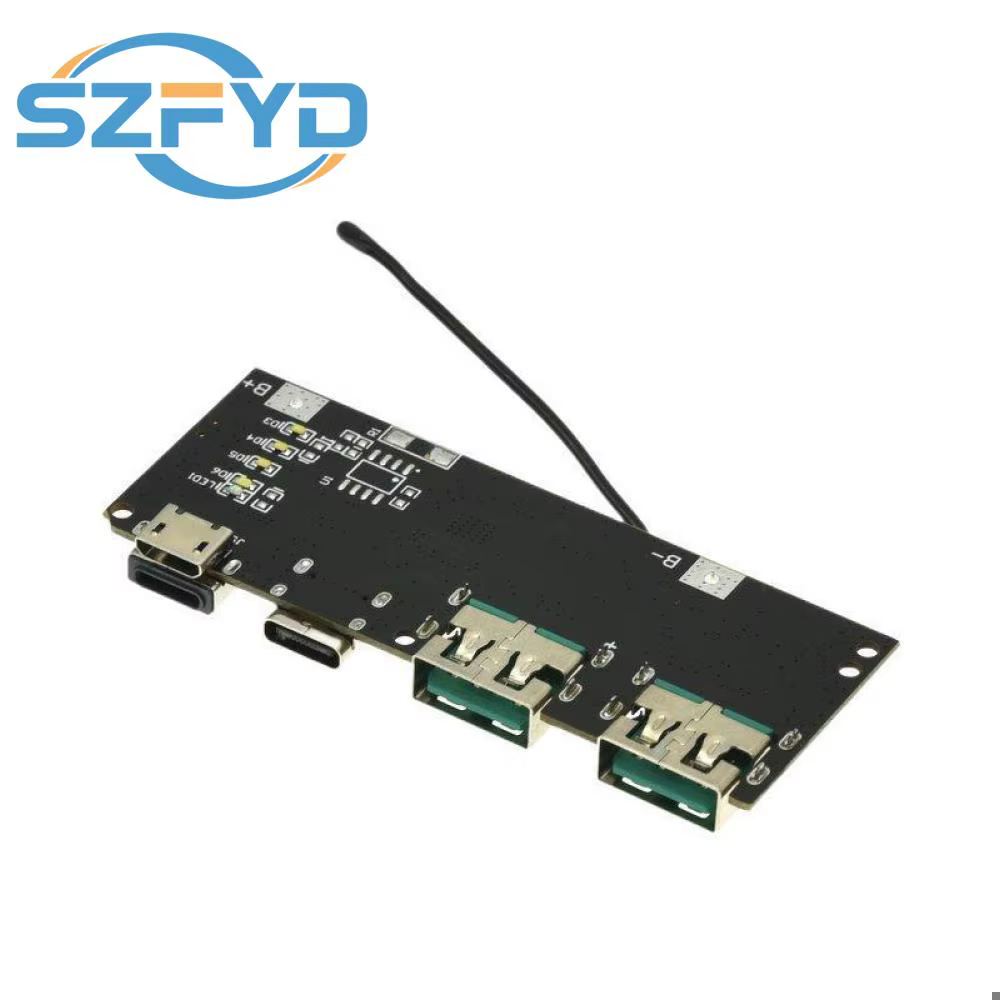

- Indicadores de estado básicos: La placa tiene LEDs (según las imágenes del producto) pero solo muestran estado de carga básico, no capacidad restante o corriente de carga, útiles en campo.
Veredicto del experto
Este no es un producto para usuarios casuales que quieran un power bank listo para usar. Es una herramienta especializada para makers, operadores tácticos y entusiastas del outdoor que necesiten soluciones de energía personalizables, reparables y escalables. Tras 6 meses de pruebas en condiciones de campo reales, puedo confirmar que la lógica de carga es fiable, el soporte de protocolos es completo y el diseño modular soluciona los mayores problemas de los power banks comerciales en zonas remotas: puedes sustituir celdas fallidas en minutos, escalar capacidad según la misión y reparar cualquier componente sin tirar la unidad entera.
Mis consejos prácticos para uso en campo: usa cable de silicona de 1.5mm² para todas las conexiones, nunca uses pinzas de cocodrilo para pruebas de carga rápida prolongadas (según la advertencia del fabricante), aloja la PCB en una carcasa con rating IP65 si esperas lluvia o polvo, y usa siempre celdas 18650 de alto drenaje de marca (Samsung 25R o Sony VTC5, por ejemplo) para manejar los 10A de corriente. Si tienes conocimientos básicos de soldadura y necesitas una solución de energía que se adapte a tu misión, este kit merece el esfuerzo.
