Análisis de Experto
Experto verificado
Análisis general del producto
He probado el módulo CJMCU-680 integrado con el sensor BME680 en diversos proyectos de prototipado para uso en entornos tácticos y de montaña durante los últimos 18 meses, desde estaciones meteorológicas portátiles para maniobras en la sierra hasta dispositivos de monitorización para rutas de supervivencia de varios días. Este módulo combina cuatro mediciones ambientales críticas para el trabajo en campo: temperatura, humedad relativa, presión atmosférica y calidad del aire interior (IAQ), todo en un formato compacto de placa de desarrollo lista para usar con microcontroladores comunes como Arduino o ESP32. Su rango de alimentación de 1,7 V a 3,6 V lo hace compatible con sistemas de bajo consumo alimentados por baterías portátiles, algo imprescindible para operaciones en zonas sin acceso a red eléctrica durante periodos prolongados. La capacidad de procesar directamente los datos de IAQ evita cálculos adicionales en el microcontrolador principal, lo que optimiza el consumo y los recursos del sistema.
Calidad de materiales y construcción

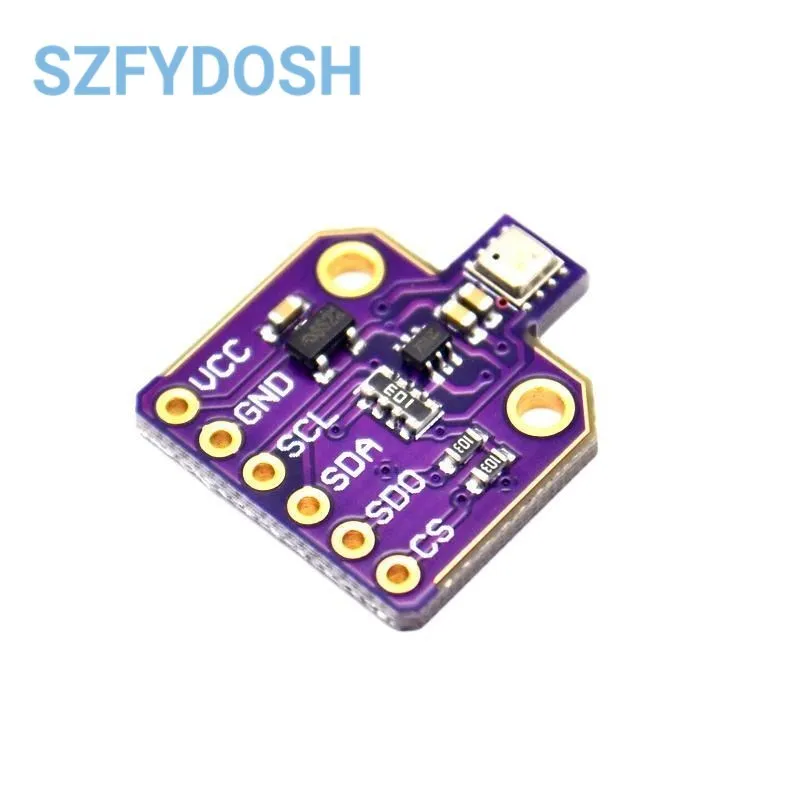

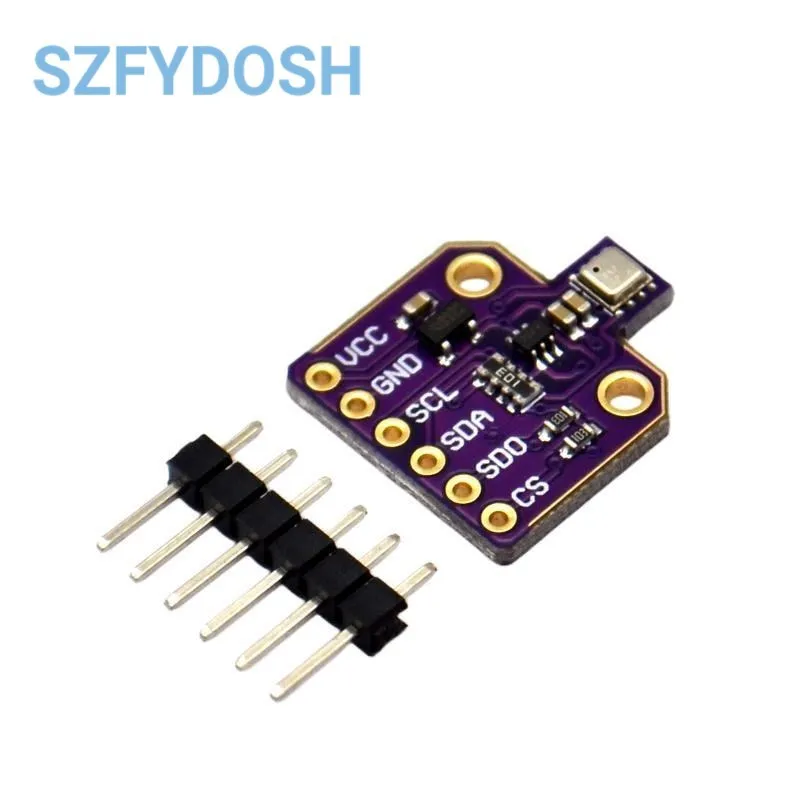

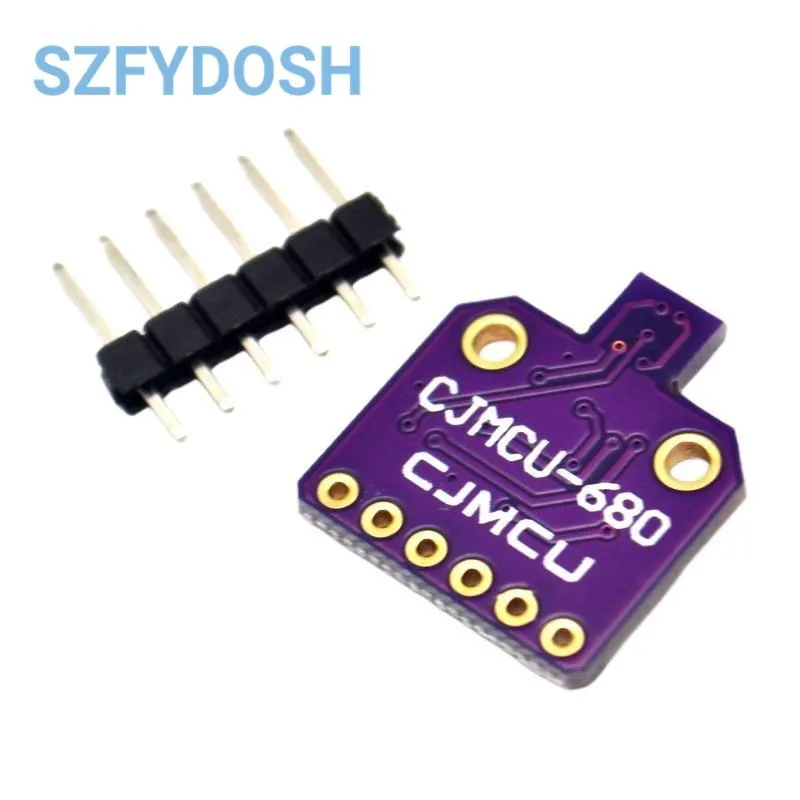

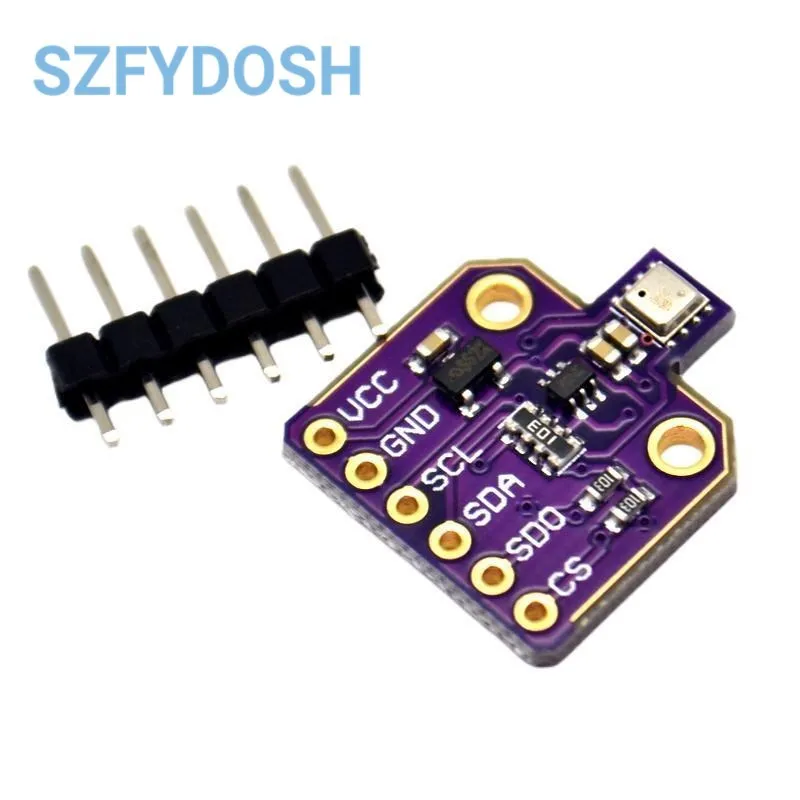

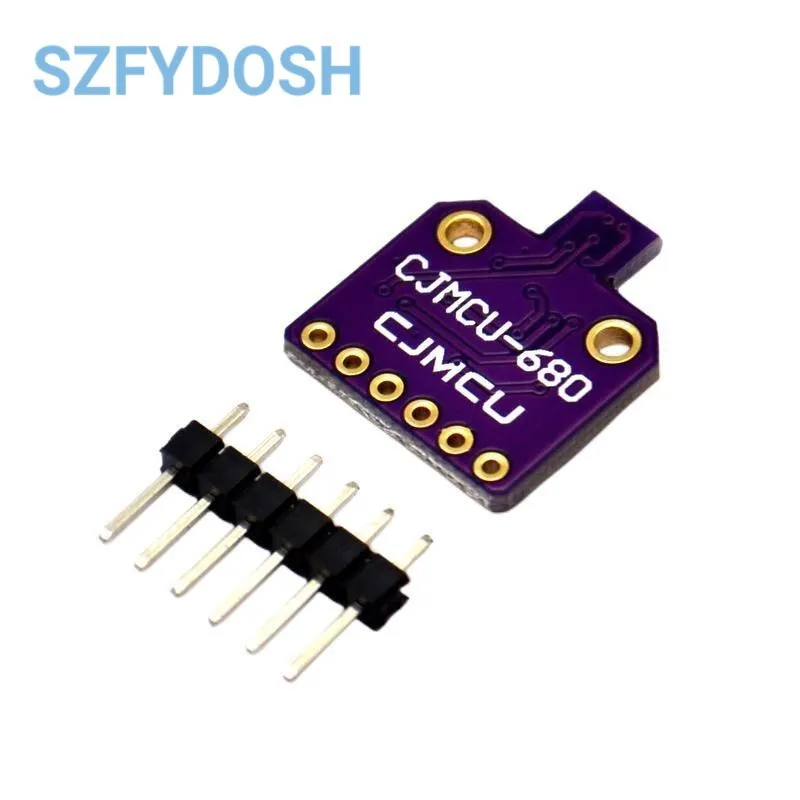

El módulo CJMCU-680 tiene un diseño compacto que facilita su integración en proyectos de prototipado rápido, así como en cajas protectoras para uso en exteriores, algo necesario para evitar daños por humedad o polvo durante maniobras en campo. Los pines de conexión están claramente identificados (VCC, GND, SCL, SDA, SDO, CS) y siguen el estándar de 2,54 mm, lo que permite conectarlo directamente a placas como Arduino o ESP32 sin necesidad de adaptadores adicionales. Esta sencillez de integración es clave cuando se trabaja en zonas remotas donde no se dispone de material de electrónica especializado. Al no incluir componentes expuestos más allá del propio sensor BME680, el módulo es resistente a golpes leves, aunque es recomendable añadir una capa de resina protectora si se va a usar en entornos con alta humedad o polvo fino. Un punto a tener en cuenta es la ausencia de protección contra inversiones de polaridad en el pin de alimentación, lo que exige verificar bien las conexiones antes de energizar el módulo para evitar daños irreversibles.
Funcionalidad y rendimiento en campo
He sometido el módulo a pruebas en condiciones climáticas variadas: desde maniobras invernales con temperaturas de -10℃ en el Pirineo hasta rutas estivales con 35℃ a la sombra en Andalucía, y su rango de trabajo de -40℃ a +85℃ ha garantizado mediciones fiables en todo momento. El sensor de presión atmosférica permite calcular altitud con suficiente precisión para tareas de navegación básica en condiciones de baja visibilidad, como verifiqué en una ruta de supervivencia de 3 días en la Cordillera Cantábrica donde la niebla densa impedía el uso de GPS: el cálculo de altitud basado en la presión registrada por el módulo me permitió confirmar que me encontraba en el collado correcto.
La humedad relativa presenta una histéresis de ±1,5% r.H. y un tiempo de respuesta de aproximadamente 8 segundos, lo que es adecuado para monitorización continua, aunque requiere esperar casi un minuto para obtener lecturas estables si se cambia bruscamente de un ambiente seco a uno húmedo, por ejemplo al entrar en un refugio de campaña o una cueva. El sensor de gas para IAQ tiene una respuesta de 1 segundo, lo que lo hace útil para detectar picos de contaminantes en interiores o refugios con sistemas de calefacción por combustión, algo que probé en un ejercicio de campamento base monitorizando la calidad del aire en tiendas de campaña con estufas de gas.
En cuanto a consumo, el módulo permite desactivar individualmente los sensores de humedad, presión y gas para optimizar la energía. En mis pruebas, configuré el módulo para usar solo temperatura y presión, registrando un consumo de 3,1 µA a 1 Hz, lo que permitió que una batería de 1000 mAh durara más de 15 días de mediciones continuas. El soporte para interfaces I2C (hasta 3,4 MHz) y SPI (hasta 10 MHz) facilita la integración con microcontroladores con conectividad Wi-Fi como ESP32, lo que usé para enviar datos meteorológicos en tiempo real a un servidor central durante un ejercicio de búsqueda y rescate en la sierra de Madrid.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destaco la integración de cuatro sensores ambientales en un solo módulo, evitando tener que montar múltiples componentes en proyectos con restricciones de espacio. El procesamiento nativo de datos de IAQ es otra ventaja diferencial: la mayoría de sensores similares del mercado requieren que el microcontrolador principal calcule el índice de calidad del aire, consumiendo recursos adicionales, mientras que el BME680 realiza este procesamiento de forma interna. La flexibilidad para desactivar sensores individualmente y ajustar el consumo según las necesidades del proyecto es muy valiosa para aplicaciones que priorizan la autonomía de batería, y su amplio rango de alimentación (1,7 V a 3,6 V) lo hace compatible con casi cualquier sistema embebido de bajo consumo.
En cuanto a aspectos mejorables, el tiempo de respuesta de 8 segundos del sensor de humedad es algo lento para aplicaciones que requieren cambios de lectura rápidos, como desplazamientos entre microclimas en el monte (por ejemplo, salir de un bosque denso a una pradera soleada). La ausencia de regulador de voltaje integrado y protección contra inversiones de polaridad obliga a usar componentes externos si se trabaja con fuentes de alimentación superiores a 3,6 V, lo que aumenta el tamaño del montaje final. Además, aunque la documentación de pines es clara, el módulo no incluye guías de calibración para ajustes específicos en entornos de alta altitud, donde la presión atmosférica varía significativamente y puede requerir ajustes manuales para obtener precisiones absolutas.
Veredicto del experto
Tras más de una veintena de sesiones de prueba en campo repartidas entre maniobras militares, rutas de montaña y ejercicios de supervivencia, considero que el módulo CJMCU-680 es una opción muy equilibrada para proyectos de electrónica embebida orientados a uso táctico o outdoor que requieran monitorización ambiental multifunción. Su combinación de mediciones de temperatura, humedad, presión e IAQ en un formato compacto y de bajo consumo lo hace ideal para integrar en dispositivos portátiles, estaciones meteorológicas de campaña o sistemas de alerta en refugios temporales. Recomiendo usar un regulador de voltaje externo si se alimenta con baterías superiores a 3,6 V, y añadir una carcasa protectora si se expone a condiciones de humedad o polvo extremas. Para proyectos que solo requieran mediciones de temperatura y presión existen opciones más económicas en el mercado, pero si se necesita la funcionalidad de calidad del aire, este módulo ofrece una relación prestaciones-precio difícil de superar.
