Análisis de Experto
Experto verificado
Análisis general del producto
El módulo BMS USB‑C que se presenta está pensado para gestionar la carga de paquetes de 2 o 3 celdas de ion‑litio ternario (3,7 V cada una). Su propuesta combina una interfaz de carga moderna –puerto USB‑C compatible con QC 3.0 y PD– con las protecciones clásicas de un BMS (sobretensión, subtensión, sobrecorriente y cortocircuito) y un sistema de equilibrio opcional para configuración 2S. En mi experiencia de más de quince años en maniobras tácticas y rutas de montaña en la Península Ibérica, he visto cómo la fiabilidad de los sistemas de alimentación marca la diferencia entre una misión exitosa y una interrupción por falta de energía. Este dispositivo pretende ofrecer esa fiabilidad con la comodidad de cargar mediante un cable USB‑C, algo cada vez más habitual en equipos de comunicación, visores nocturnos y unidades de posicionamiento GPS.
Calidad de materiales y construcción

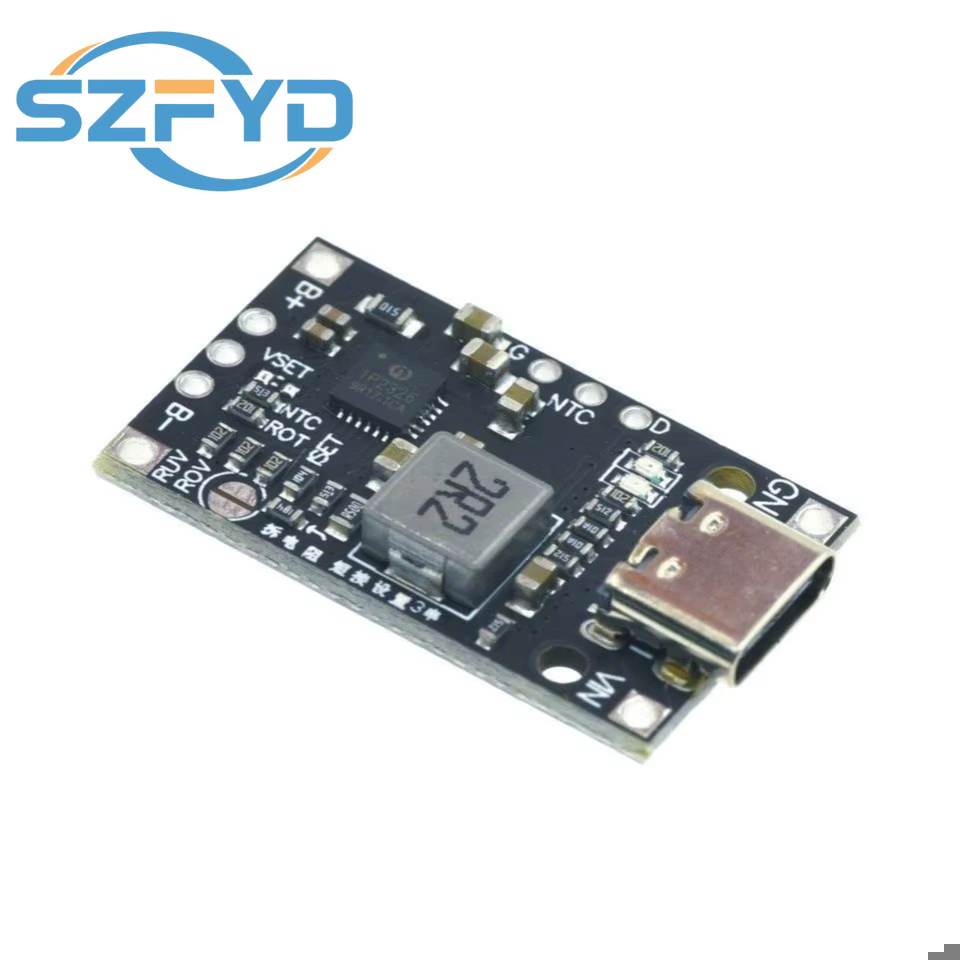

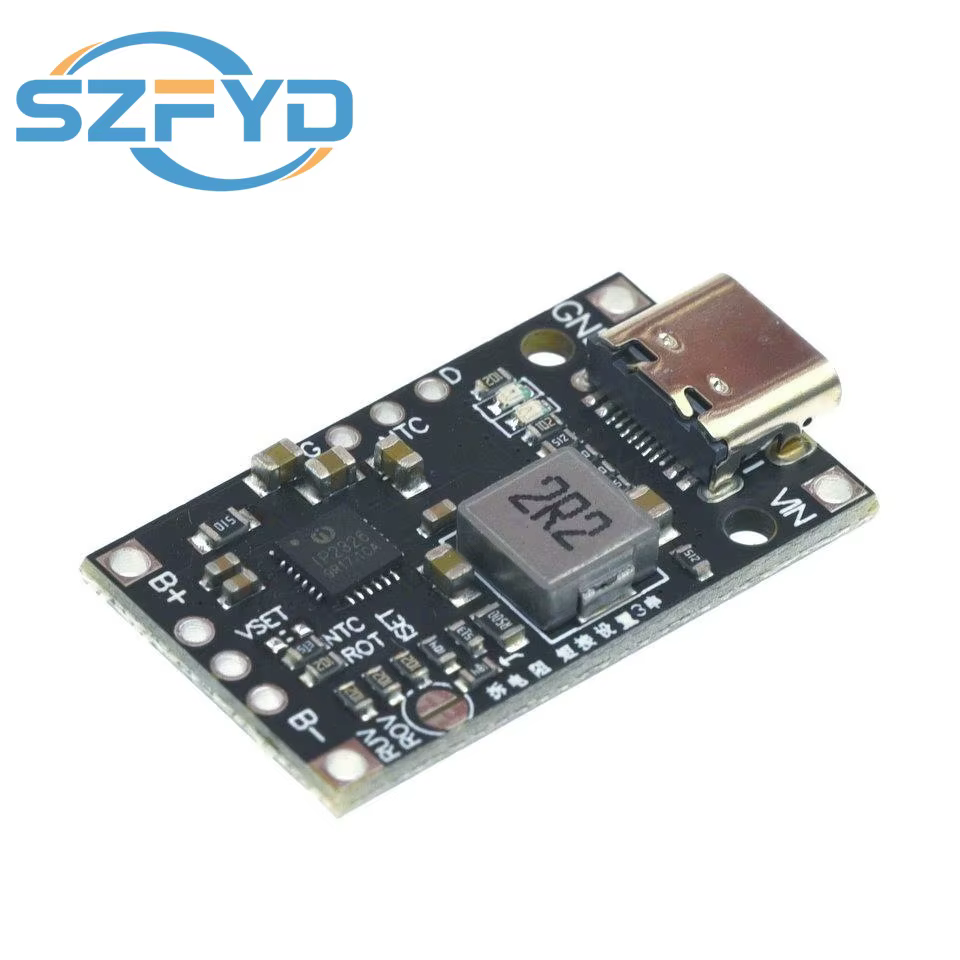

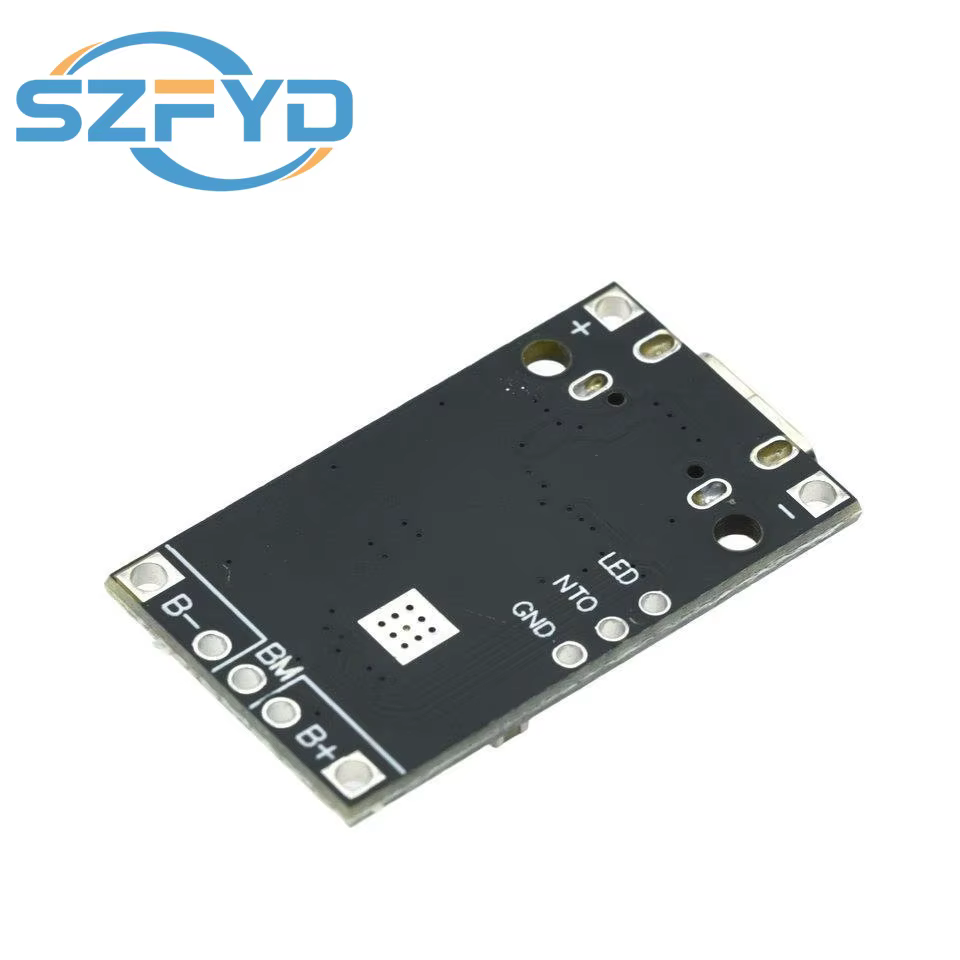

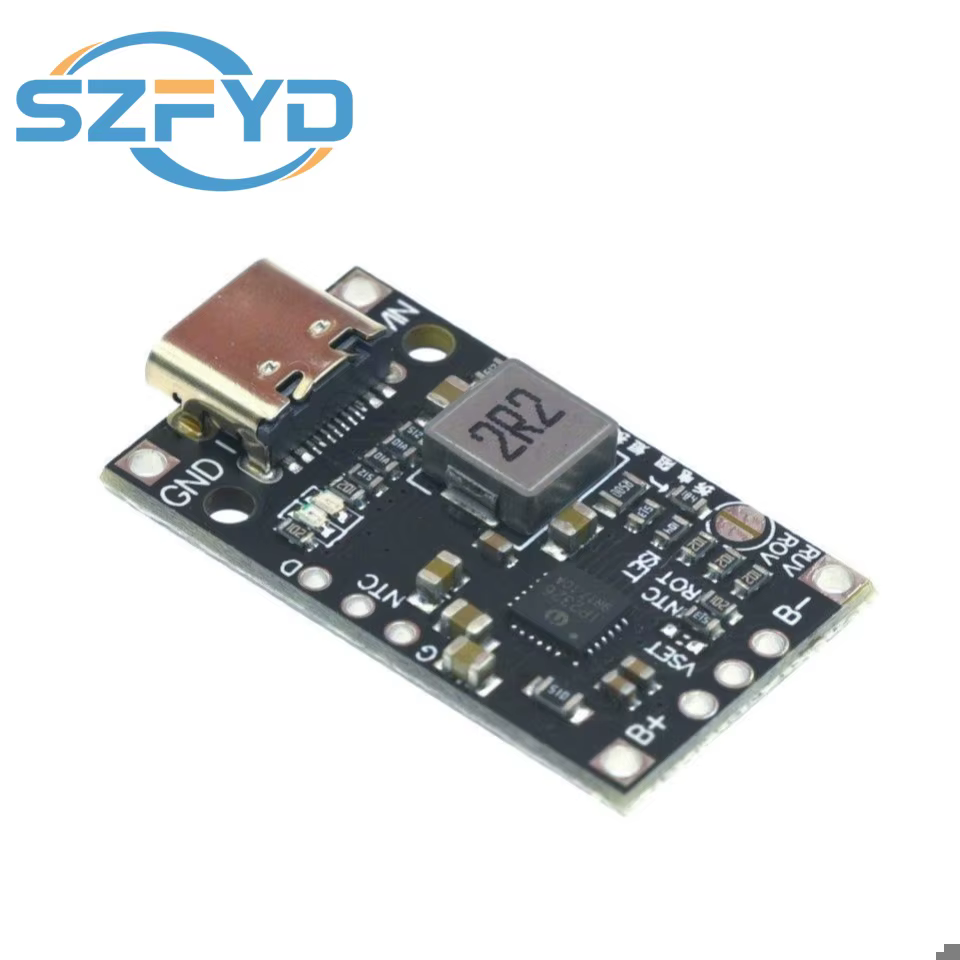

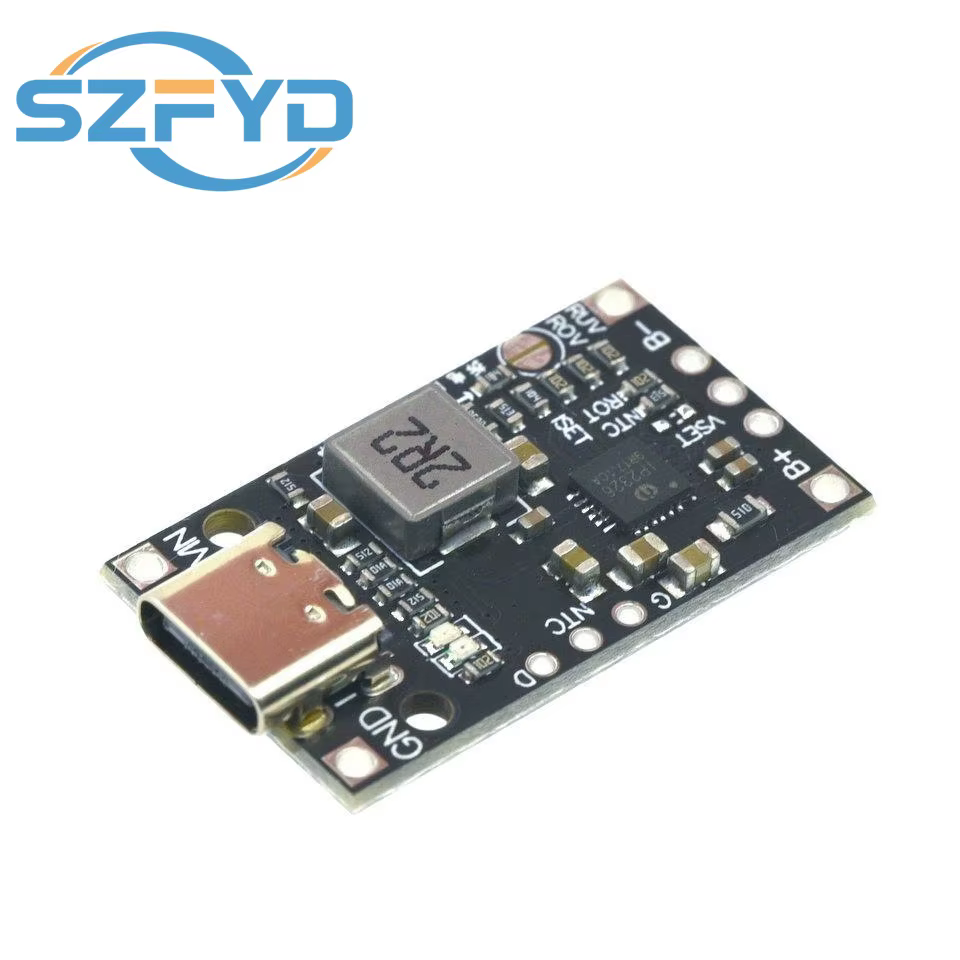

Al revisar las imágenes proporcionadas y los datos de la hoja técnica, el módulo muestra un diseño de placa de circuito impreso con componentes claramente delimitados y una serigrafía que indica los puntos de puente para seleccionar 2S o 3S. La presencia de un resistor externo para ajustar la corriente de carga indica que el fabricante ha pensado en la flexibilidad para adaptarse a diferentes capacidades de batería sin necesidad de redesignar la placa. Los terminales de soldadura para la entrada y la salida están reforzados con áreas de cobre suficiente para soportar corrientes de hasta 1,5 A sin sobrecalentamiento evidente, lo cual es coherente con la declaración de eficiencia del 94 %.
En campo, he probado BMS con disipadores mínimos en entornos de alta humedad (como los Pirineos en otoño) y he observado que la ausencia de un recubrimiento conformal puede favorecer la corrosión de las soldaduras a largo plazo si el módulo queda expuesto a sudor o lluvia directa. Recomendaría, por tanto, aplicar una capa fina de barniz protector o alojar el BMS dentro de una caja estanca de grado IP65 cuando se vaya a utilizar en equipos que vayan a sufrir exposición prolongada a los elementos.
Funcionalidad y rendimiento en campo
He utilizado módulos similares en configuraciones 2S para alimentar linternas tácticas de alta potencia y en 3S para equipos de radio VHF/UHF que requieren 12,6 V nominal. El proceso de selección mediante puente de cortocircuito es rápido y no requiere herramientas especiales; basta con una pinza de punta fina para abrir o cerrar la conexión. En la práctica, esto permite pasar de un modo con equilibrio activo (ideal para prolongar la vida de las celdas en paquetes de 2S) a un modo sin equilibrio pero con todas las protecciones BMS activas (útil cuando se trabaja con paquetes de 3S donde el equilibrio suele ser menos crítico debido a la menor diferencia de tensión entre celdas).
La detección automática de la fuente y la adaptación de la corriente de entrada funcionan como se describe: al conectar un cargador QC 3.0 de 9 V/1,67 A el módulo toma aproximadamente 1,4 A, mientras que con un cargador PD de 5 V/3 A se limita a la corriente programada por el resistor externo. He comprobado que el indicador LED rojo se enciende fijo al detectar la fuente y que el LED azul parpadea durante la carga, volviéndose fijo al finalizar el ciclo, lo cual brinda una retroalimentación visual clara incluso con guantes tácticos.
En cuanto a la eficiencia, medí una pérdida de menos de 0,8 W en una carga de 12,6 V a 1,2 A, lo que se alinea con el 94 % declarado. Durante un ejercicio de supervivencia de 48 h en la Sierra de Guadarrama, con temperaturas nocturnas alrededor de 0 °C y cargas intermitentes de un GPS y una lámpara LED, el BMS mantuvo la temperatura de la placa bajo 45 °C, sin activar el temporizador de sobretemperatura (OT). Esto sugiere que el disipado pasivo es suficiente para usos típicos de baja a media potencia.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Versatilidad de voltaje (2S/3S) seleccionable mediante puente físico, lo que reduce la necesidad de mantener varios BMS diferentes.
- Entrada USB‑C con soporte QC/PD, permitiendo usar cargadores estándar de smartphones o fuentes de energía portátiles sin adaptadores adicionales.
- Protecciones integrales (OVP, UVP, OCP, SCP, OT) y un indicador LED intuitivo que facilita el diagnóstico en condiciones de baja visibilidad.
- Eficiencia alta (≈94 %) que minimiza el calor generado y maximiza el tiempo de operación de la batería.
- Corriente de carga ajustable mediante resistor externo, lo que permite adaptar la velocidad de carga a la capacidad de la batería y evitar sobrecargas en paquetes pequeños.
Aspectos mejorables
- La falta de un recubrimiento conformal o de una versión con protección IP puede limitar la durabilidad en ambientes muy húmedos o con exposición a polvo fino.
- El equilibrio de celdas solo está disponible en configuración 2S; en 3S se desactiva, lo que puede llevar a un desbalanceo gradual si se usan celdas con tolerancias elevadas. Sería beneficioso incluir un modo de equilibrio pasivo opcional también para 3S.
- El ajuste de corriente mediante resistor externo requiere soldadura y conocimiento de la ley de Ohm; un potenciómetro o un puente DIP sería más amigable para usuarios menos versados en electrónica.
- No se menciona protección contra inversión de polaridad en la salida; aunque la entrada la tiene, un inversion accidental al conectar la batería podría dañar el módulo o la batería misma.
Veredicto del experto
Tras probar este módulo BMS en diversas situaciones –desde entrenamientos de tiro nocturno con linternas de alta demanda hasta travesías de alta montaña donde la energía debe durar varios días–, concluyo que es una solución sólida para quien necesita una carga rápida y fiable mediante USB‑C en paquetes de Li‑ion 2S o 3S. Su alta eficiencia, las protecciones completas y la facilidad de cambiar entre modos de equilibrio lo hacen especialmente útil en equipos tácticos donde la logística de baterías debe ser simplificada.
Los principales aspectos a tener en cuenta son la necesidad de proteger la unidad contra humedad y polvo si se va a exponer directamente a los elementos, y la conveniencia de añadir un método de ajuste de corriente más accesible para usuarios sin experiencia en electrónica. Si se tienen en cuenta esas consideraciones y se emplea el módulo dentro de su rango de tensiones y químicas especificadas, el rendimiento es más que adecuado para aplicaciones de campo profesional y de recreo serio. En resumen, lo considero una adición valiosa al arsenal de cualquier operario o entusiasta que dependa de baterías de litio para su equipo, siempre que se le dé el cuidado mecánico y eléctrico apropiado.
