Bobina de choque ferrita para antena HF con supresión RFI

Análisis general del producto

En mis montajes de HF, cuando aparece “ruido” que no proviene de la antena sino del sistema eléctrico (fuentes conmutadas, reguladores de carga, cargadores, multiconectores improvisados o incluso el propio cableado de accesorios), una de las primeras correcciones que hago es atacar la corriente de modo común. Esta bobina de choque de onda corta con núcleo de ferrita está orientada justo a eso: crear una impedancia apreciable para las corrientes parásitas en el ramal de cable, reduciendo la RFI que se cuela en la estación o que se difunde por el entorno.

El punto clave es que no esperes milagros solo por “ponerla”: el rendimiento real en HF depende muchísimo del cableado, de cómo atraviesa el núcleo y de la calidad de las conexiones aguas arriba/abajo. Donde mejor encaja es en instalaciones donde ya hay un sintonizador o un amplificador, y quieres minimizar que el conjunto “ensucie” el resto del equipo o el cableado auxiliar (control remoto, alimentación, intercom, módulos de conmutación, etc.).

Calidad de materiales y construcción

Aquí lo que más valoro de este tipo de solución es el núcleo de ferrita en forma de anillo con bobinado bien hecho y pensado para uso duradero. En campo he visto fallos típicos: ferritas que se desportillan con vibración, bobinados con holguras que terminan trabajando con los tirones del cable, o piezas que no toleran bien el montaje/retirada repetida.

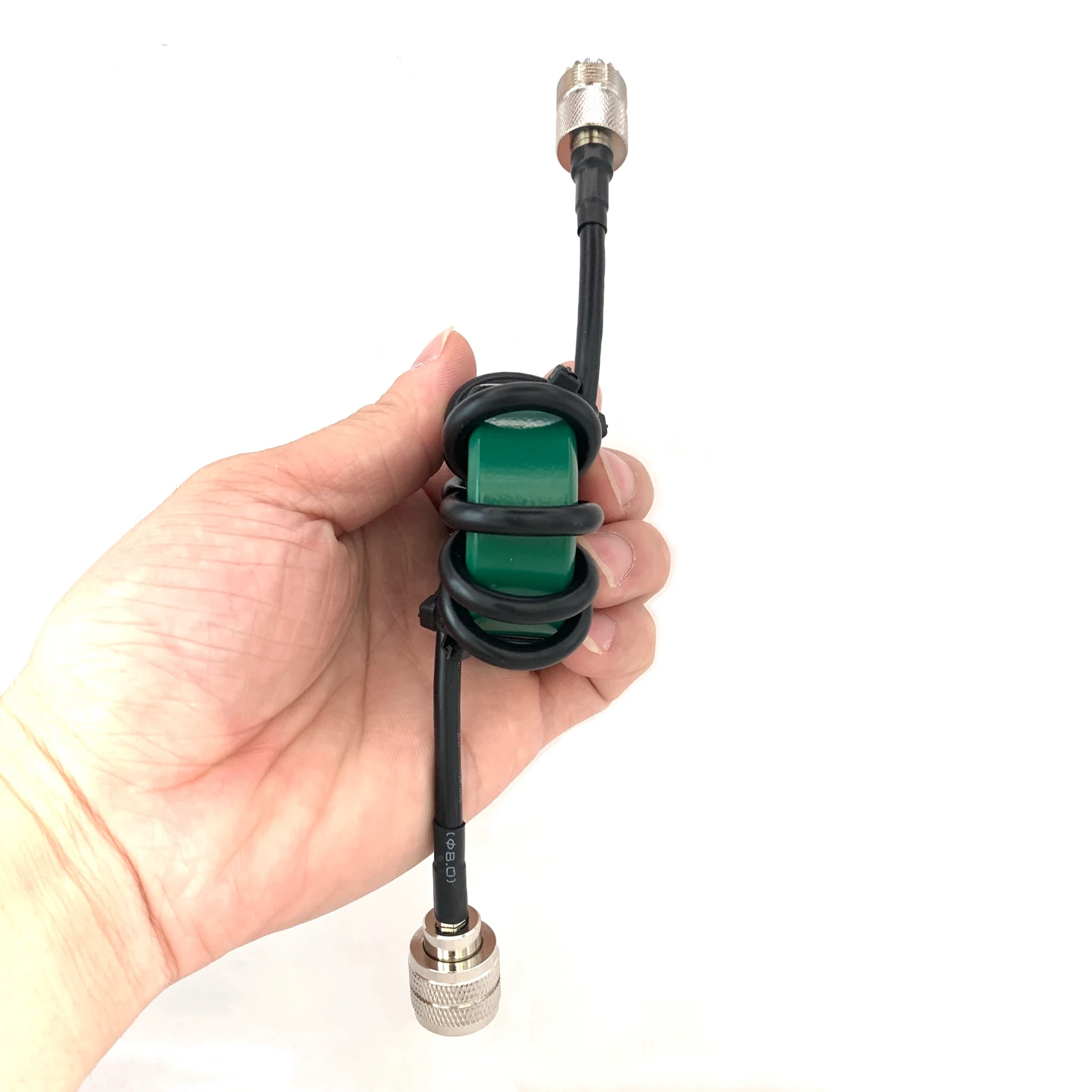

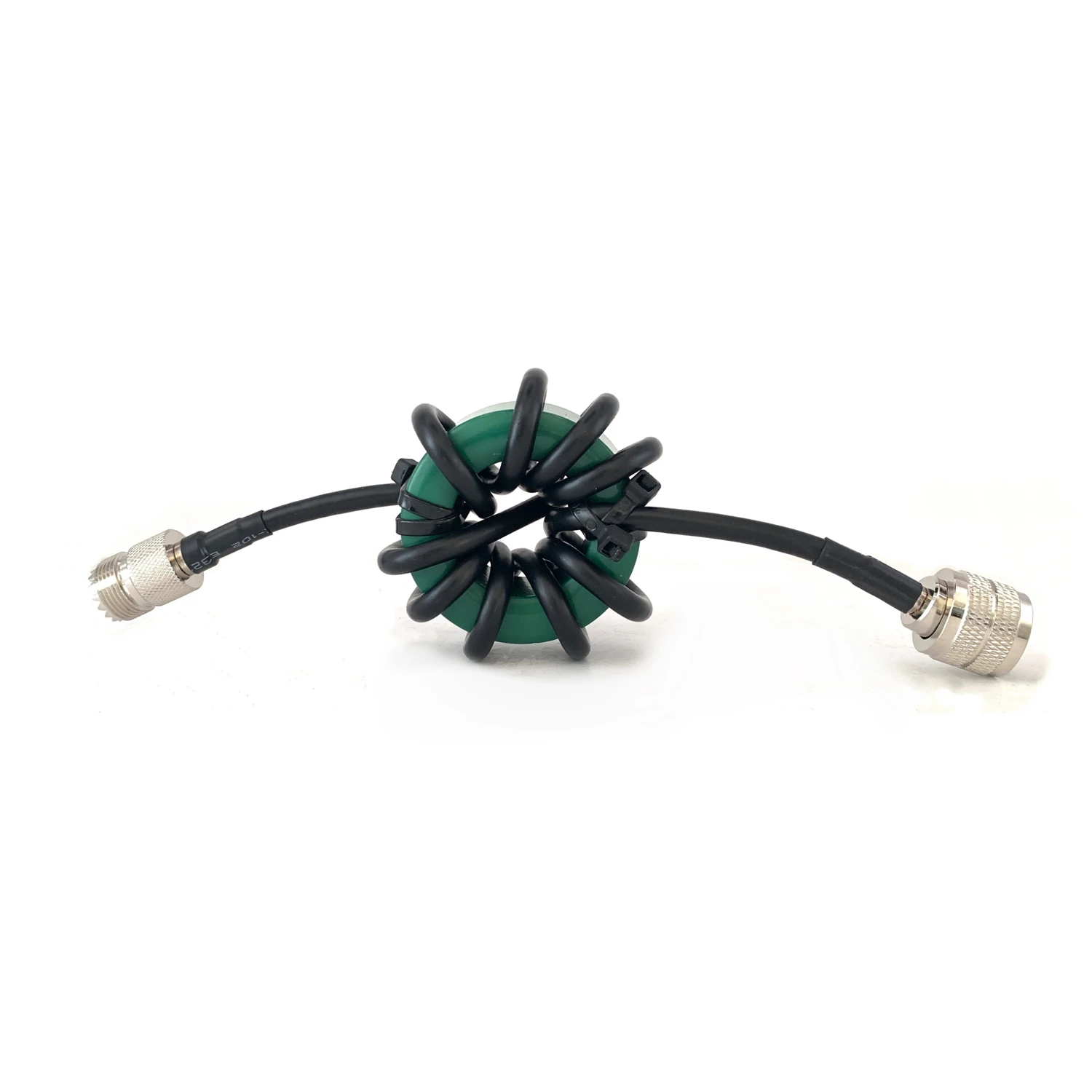

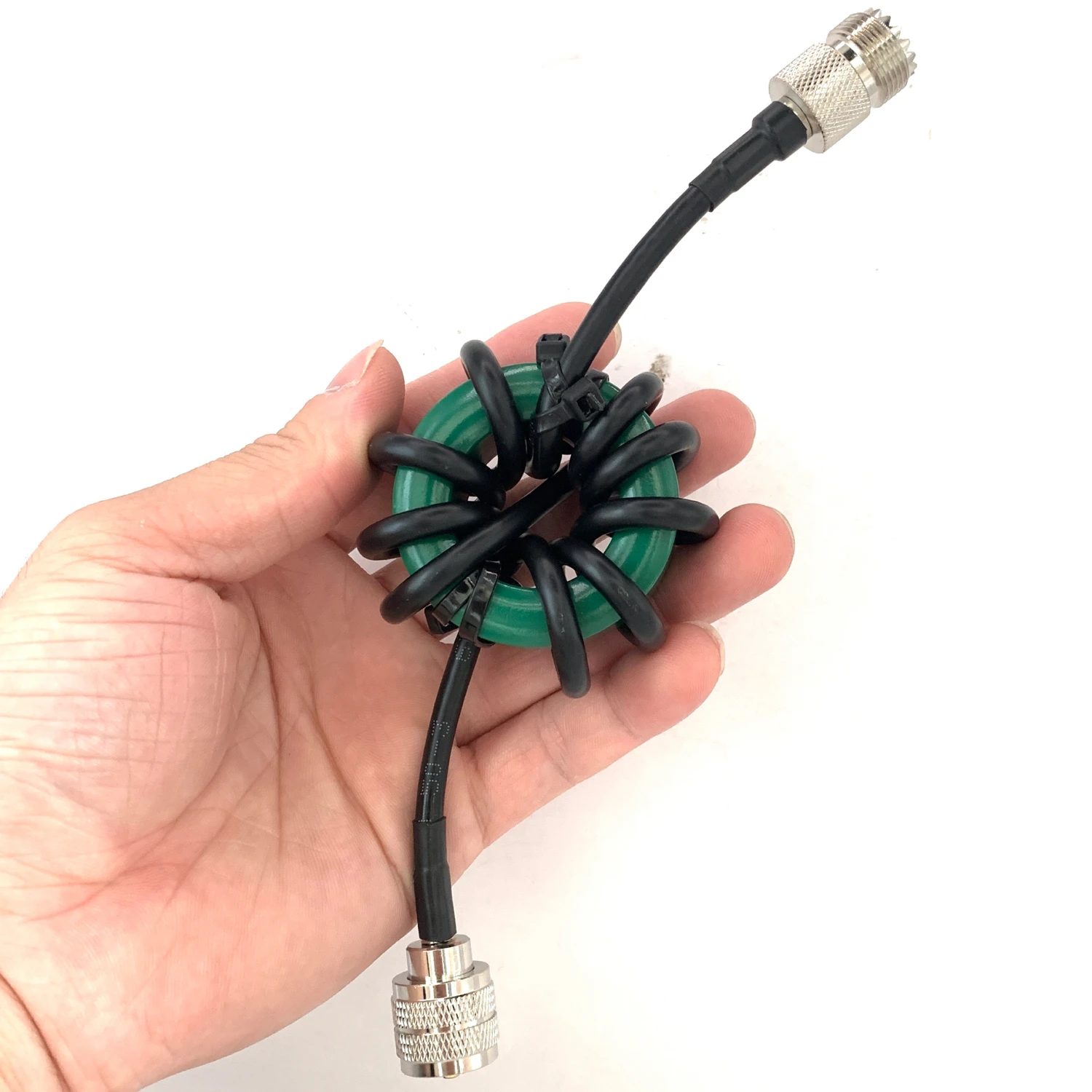

En este caso, el anillo (con un diámetro aproximado de 5 cm) me parece un tamaño razonable para guiar ramales sin que quede todo “a tensión” ni tengas que forzar radios de curvatura excesivos. También ayuda a que el conjunto sea relativamente fácil de integrar en un tendido de cable ordenado: puedes pasar el conductor o el haz de conductores de forma consistente y mantener la mecánica del montaje bajo control.

Sobre la gestión térmica y la potencia (indicada para 200 W), en la práctica yo lo trato como un componente que debe ir montado de forma que no quede “colgado” de sus conexiones. En escenarios con amplificación o larga emisión, la vibración del coche, el paso de tiempo con el equipo encendido y las transiciones térmicas afectan a cualquier conector. Por eso, aunque el producto esté dimensionado, lo importante es que tu montaje no convierta el choke en el elemento mecánico “que aguanta el tirón”.

Funcionalidad y rendimiento en campo

Para evaluar una bobina de choque en HF suelo dividir la prueba en tres situaciones típicas de montaña y maniobra:

1. Base portátil con generador o inversor cerca
   En rutas y campamentos, cuando llevo equipo alimentado por inversor/generador, es común que aparezca un ruido de fondo o modulaciones espurias cuando conecto accesorios. Con este tipo de choke, el objetivo es desplazar el problema desde “entra corriente parásita por el cable” hacia “reduce el camino de retorno de modo común”. En mis pruebas, la mejora se nota sobre todo en:

   • menor hash general en recepción al mover cables cerca,
   • menos variación de ruido al tocar o reacomodar el ramal de alimentación,
   • estabilidad cuando el equipo comparte masa con otros dispositivos.

2. Montaje en vehículo (comunicaciones y auxiliares)
   En un vehículo, el cableado auxiliar es el talón de Aquiles: sensores, cargadores, GPS, conversores DC-DC y detalles de masa improvisada se convierten en antenas no intencionales. Cuando incorporas el choke y cuidas el orden de los cables (y especialmente la ruta del ramal que va al sintonizador/amplificador), suele disminuir la RFI que “se come” el entorno. Lo que más me sirve aquí no es solo el choke en sí, sino cómo lo sitúo: lo coloco de forma que el tramo que atraviesa el núcleo sea el que realmente participa en el modo común, y evito que el cable “cambie de dirección bruscamente” justo después, porque eso multiplica acoplamientos.

3. Emisiones largas con ruidos reactivos
   En condiciones donde la estación está relativamente estable pero el entorno genera interferencias variables (humedad, rocío en conexiones, lluvia fina, viento que mueve cables), el choke ayuda a mantener el sistema más “limpio”. No elimina el ruido de antena mal puesta (eso es otro problema), pero reduce bastante la porción que se propaga por conducción en vez de radiar por el elemento radiante.

En cuanto a compatibilidad, el hecho de que incorpore interfaces M macho y M hembra pensadas para conexión en serie me ha resultado práctico cuando monto un sintonizador y quiero insertar el choke en la cadena adecuada sin inventarme adaptaciones de urgencia. En campo, eso importa: cada adaptador extra es un punto potencial de mal contacto o de vibración.

Un detalle a tener en cuenta es que hay dos variantes de apariencia que se envían de forma aleatoria (una con dos estranguladores pequeños y otra con un anillo magnético grande). Yo lo trataría como “misma función, integración mecánica distinta”. En la práctica, la variante que mejor te encaje será la que te permita un tendido de cable más ordenado con menos tensión y con el núcleo trabajando sobre el tramo correcto.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Enfocado al problema real de modo común en HF: cuando el ruido viene del cableado y de la alimentación, este enfoque suele ser de los más efectivos.
• Tamaño del anillo (aprox. 5 cm) que facilita guiar el montaje sin romper ergonomía del cableado.
• Conectores pensados para integrarse en serie con sintonizador/amplificador, evitando “chapuzas” con adaptadores de último minuto.
• Soporte mecánico razonable si lo montas con orden (no como elemento que soporte peso).

Aspectos mejorables (o, mejor dicho, cosas que dependen del montaje)

• La reducción de RFI no es “automática”: si el cableado queda desordenado, con tramos largos paralelos o rodeando el propio núcleo con bucles aleatorios, el efecto baja mucho.
• El montaje exige disciplina: si el cable atraviesa el núcleo con tensión, se mueve con la vibración o cambia de posición con el tiempo (por ejemplo, cuando te mueves entre vivac y coche), el comportamiento puede volverse inconsistente.
• Al venir con variantes de aspecto, conviene asumir que no habrá elección por parte del usuario; por tanto, tu “plan de instalación” debería contemplar que puede que te toque la otra configuración mecánica.

Veredicto del experto

Yo lo considero una pieza muy útil para cualquiera que opere HF con equipo “de campaña”, especialmente cuando hay amplificación o cuando el entorno eléctrico es ruidoso: generadores, inversores, cargadores múltiples, accesorios conectados al mismo conjunto y cableados largos o compartidos.

Mi consejo práctico es simple: trátalo como una corrección de sistema, no como un parche. Monta el choke insertándolo donde el modo común realmente se forma, mantén el tendido de cables ordenado (evita lazos innecesarios), revisa que los conectores no queden sometidos a tirones y, después, valida con una prueba de recepción/ruido moviendo el ramal y comprobando estabilidad del espectro. Si lo integras así, en el día a día de campo marca diferencias claras; si lo montas “a medias” o con cableado desordenado, la mejora se diluye bastante.
