Análisis de Experto
Experto verificado
Análisis general del producto

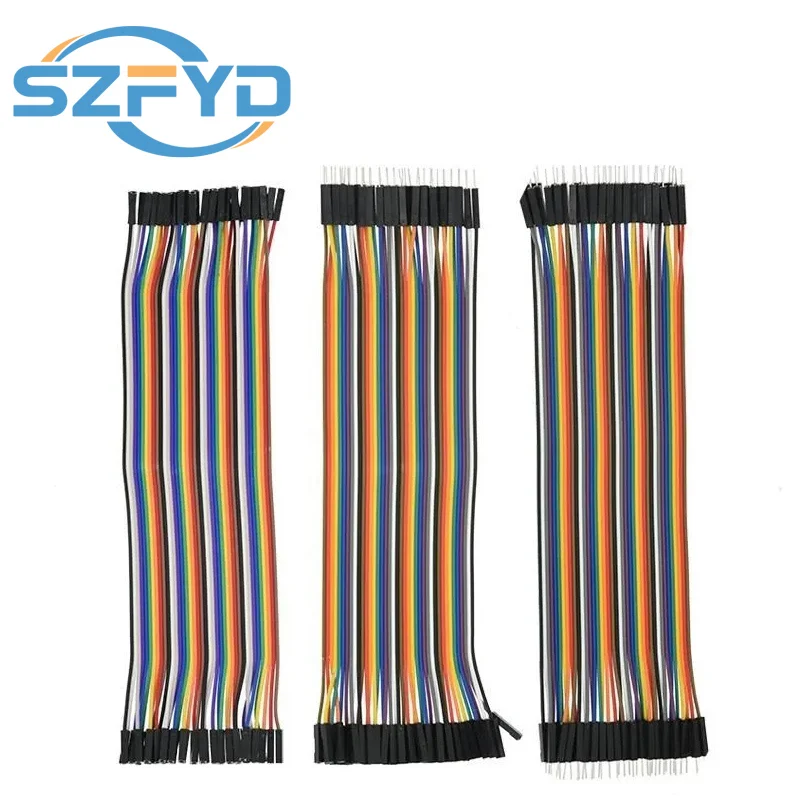

He usado líneas tipo DuPont para prototipado y para “puentear” módulos de electrónica en montajes de campo, donde lo importante no es la electrónica en sí, sino la fiabilidad del enlace y la rapidez para modificar conexiones sin soldar. Este kit de cables de puente con conectores Dupont encaja muy bien en escenarios de verificación rápida (sensores, módulos de comunicación, reguladores y etapas de potencia ligera) y también en tareas más “de taller”, como maquetar un panel o cablear una protoboard antes de pasar a un montaje definitivo.

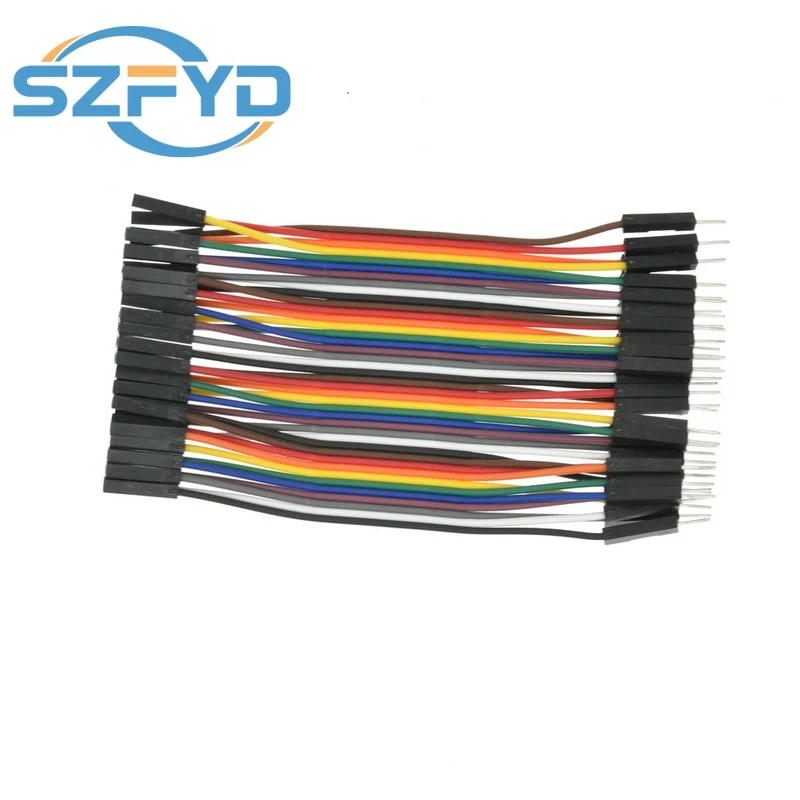

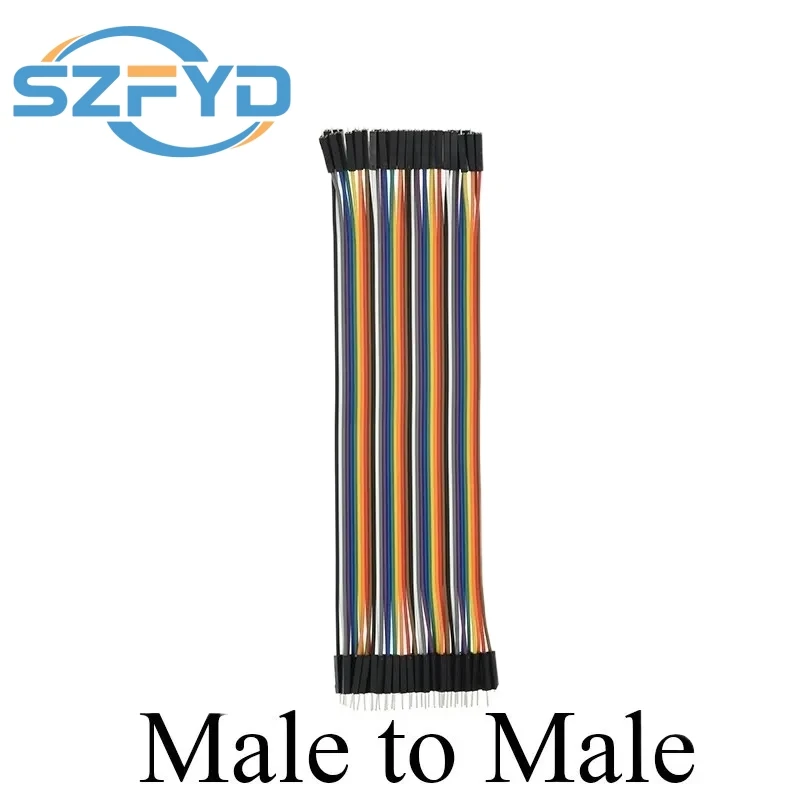

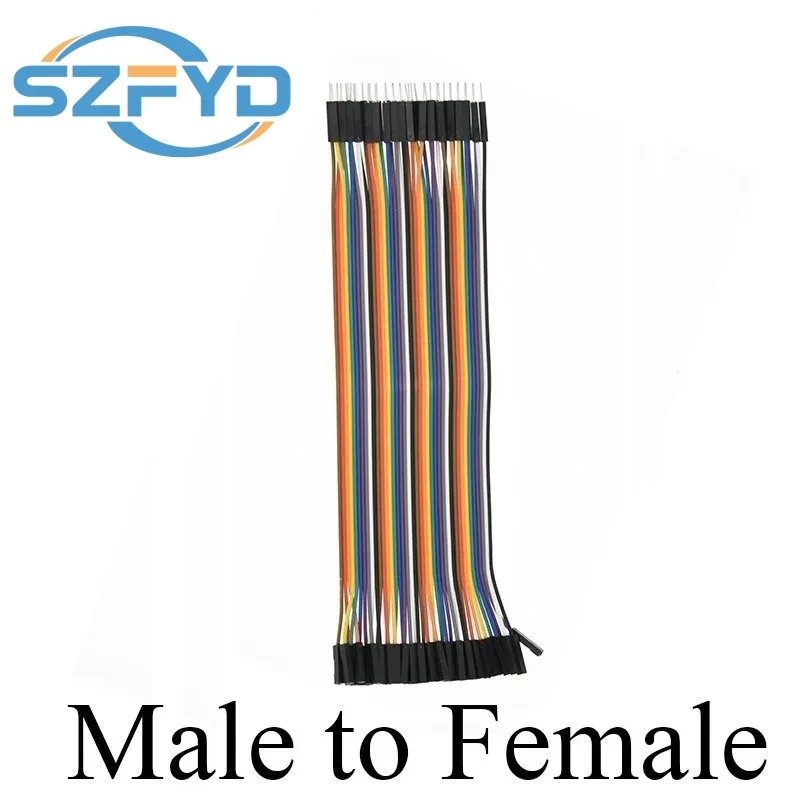

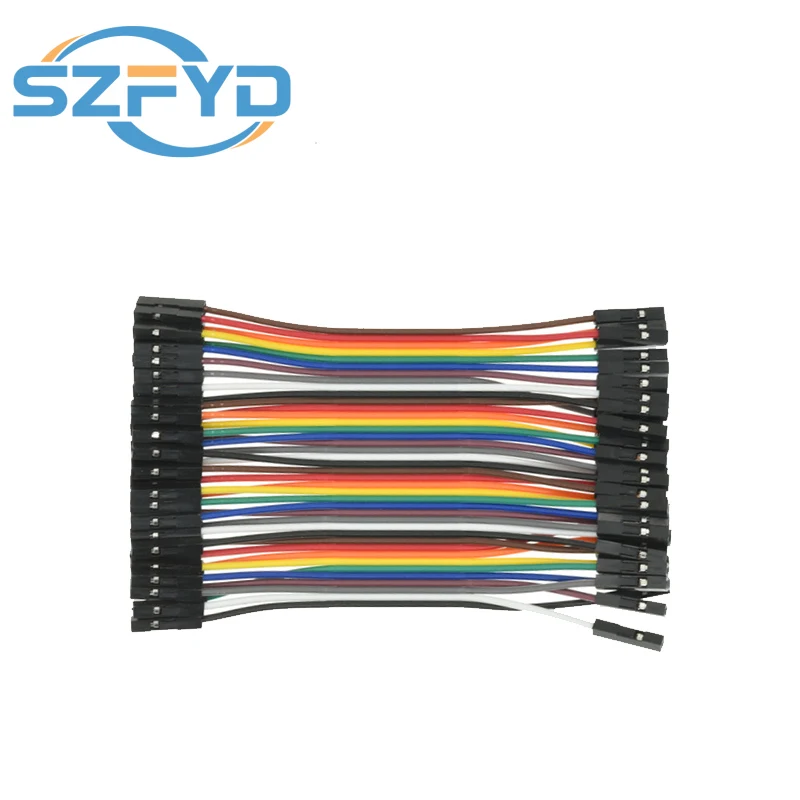

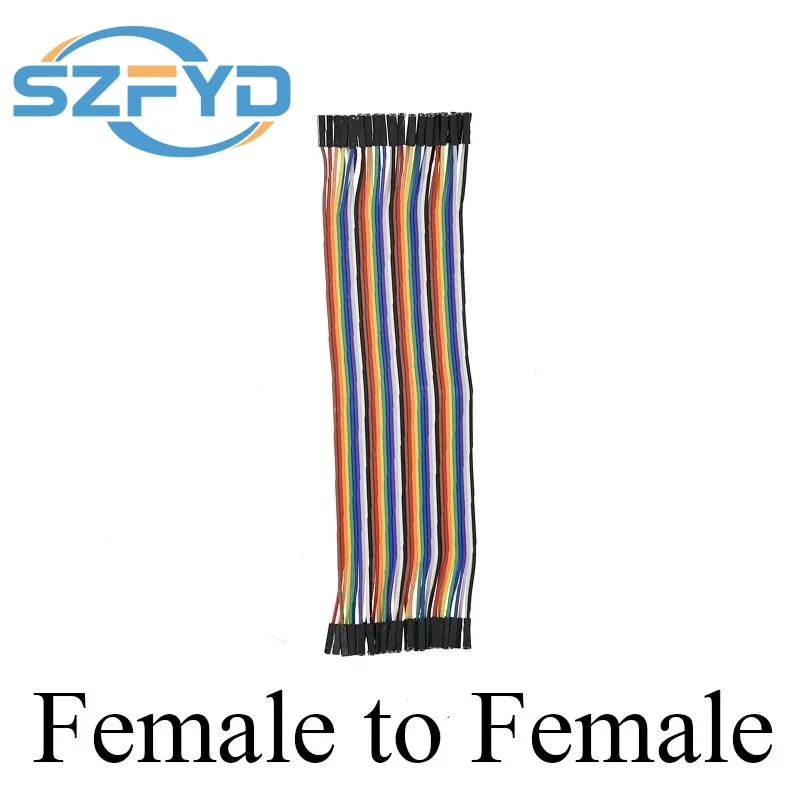

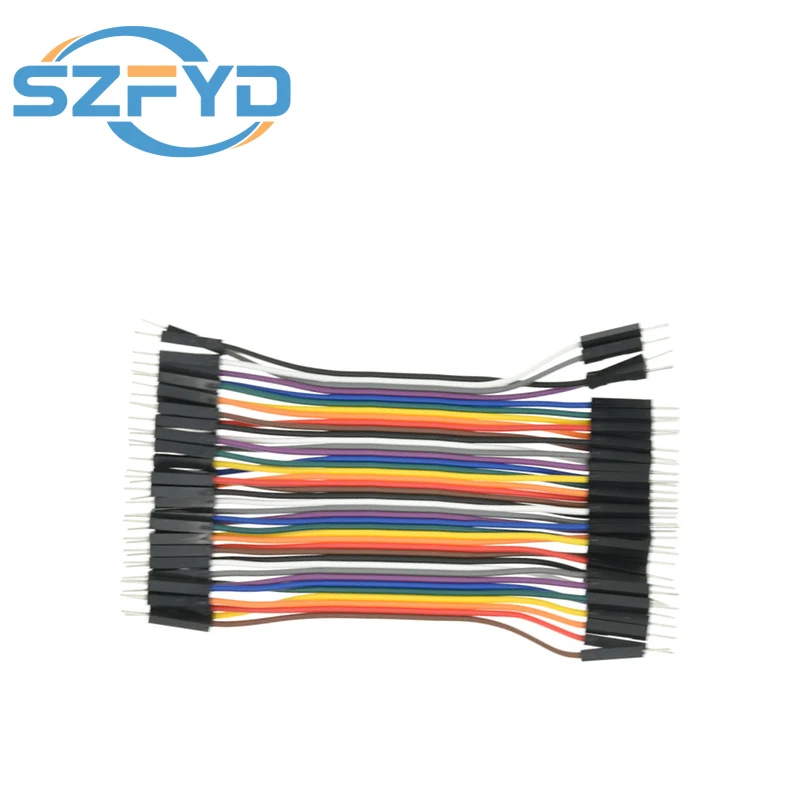

El punto clave es que mantiene el espaciado DuPont estándar de 2,54 mm, así que el encaje en headers típicos y en protoboards no suele dar problemas de tolerancias. Además, el hecho de que existan variantes macho–macho, macho–hembra y hembra–hembra me ha resultado práctico cuando alternas módulos con pines sueltos y placas con cabeceras en formatos distintos, evitando “adaptadores” innecesarios.
Calidad de materiales y construcción
En campo, lo que más castiga estos cables no es la electricidad: es el uso repetido, la flexión en radios pequeños, los tirones al desconectar y la entrada de polvo/humedad en las zonas de contacto. Aquí, la información de que el conductor es cobre y que el diámetro del alambre ronda el 1,0 mm (diámetro del conductor) me da una base razonable para esperar buena conductividad y cierta tolerancia mecánica frente a cables ultrafinos.
Con respecto a la temperatura, el límite indicado de hasta 105 ºC es coherente con el rango típico para prototipado y pruebas (por ejemplo, cuando hay calentadores pequeños, etapas cercanas a fuentes o reguladores trabajando con disipación moderada). En cualquier caso, yo lo tomo como “margen para prototipo”, no como permiso para usarlos cerca de fuentes de calor reales sin planificar.
La calidad de construcción real de estos kits suele estar determinada por dos cosas: cómo está crimpada la conexión al conductor y cómo de consistentes son los pines (tensión de retención y alineación). Con este tipo de cables, el problema más habitual que he visto en el mercado no es el material del cable, sino que algunos conectores pierden agarre tras varias desconexiones o sufren holguras que generan falsos contactos intermitentes. Por eso, en mi experiencia, conviene tratarlos como “montaje de trabajo”, comprobando encaje y continuidad antes de fiarlo en una prueba larga.
Funcionalidad y rendimiento en campo
Donde mejor encajan es en actividades que combinan electrónica y condiciones cambiantes: rutas de montaña con instrumentación sencilla, salidas de acampada donde montas un sistema de registro, o maniobras de apoyo donde necesitas comprobar en minutos si una señal está llegando.
He usado longitudes cortas (10–20 cm) para escenarios de protoboard “compacta”, por ejemplo, en una mesa plegable dentro de un refugio o junto a la furgoneta, con el módulo principal a pocos centímetros de la placa de pruebas. Ahí la ventaja es clara: minimizas la holgura, reduces el riesgo de que el cable se enganche con guantes o con la cremallera de una funda, y facilitas que todo quede ordenado para modificar una conexión sin tirar del conjunto.
Para montaje fuera de la mesa, donde hay vibración, cambios de ángulo y a veces necesidad de separar un módulo de otro (sensores más lejos, caja de control en un compartimento distinto), las longitudes de 30–40 cm me han funcionado mejor. Dan margen para:
- dejar holgura sin que el cable quede tensado,
- enrutar por el interior de una carcasa,
- retirar o abrir una tapa sin “arrancar” conectores.
En cuanto a durabilidad, el talón de Aquiles es siempre la repetición de ciclos de conexión/desconexión. En campo, cuando trabajas con guantes o en condiciones de humedad, se tiende a aplicar fuerza para “asentar” el conector. Si el crimpado o el alojamiento no están bien hechos, esa fuerza termina por deformar el pin y luego aparece el problema: contacto intermitente que solo se nota cuando el sistema ya está caliente o cuando se mueve.
Por eso, cuando los uso para una prueba exigente (por ejemplo, registro durante una caminata larga, con cambios de temperatura y condensación nocturna), adopto dos hábitos: primero, asiento los conectores una vez y evito estar tocándolos; segundo, hago una comprobación rápida de continuidad y una prueba de lectura de señal antes de empezar la ruta, dejando el montaje “en reposo” 5–10 minutos para detectar errores por holgura temprana.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Compatibilidad real: el paso 2,54 mm es el que necesitas para protoboards y headers estándar, y evita el desgaste de intentar adaptar.
- Flexibilidad de configuración: disponer de combinaciones macho–macho, macho–hembra y hembra–hembra te permite cablear distinto sin inventar soluciones improvisadas.
- Longitudes útiles: 10–20 cm para montajes compactos; 30–40 cm para ordenar y dar margen mecánico en campo.
- Cobre como conductor: buen desempeño eléctrico y comportamiento mecánico razonable para prototipado.
Aspectos mejorables (y lo que yo vigilaría)
- Resistencia mecánica del conjunto con desconexiones repetidas: si vas a desmontar a menudo durante iteraciones, el conector puede terminar con holgura. La mejora sería en kits de mayor consistencia de crimpado y retención, con pines más robustos.
- Gestión de tracción: estos cables no están pensados como “cableado estructural”; si tiras del cable en vez del conector, acabas dañando la unión. Para uso exigente, yo suelo fijar el arnés con bridas o cinta a puntos de carga.
- Protección ambiental: cuando hay lluvia fina, nieve derretida o polvo, el conector abierto es vulnerable. En uso outdoor prolongado, una mejora práctica es encapsular conexiones sensibles con fundas termorretráctiles o proteger el conjunto con una carcasa.
Consejos prácticos de uso y mantenimiento
- Asienta el conector con presión firme pero controlada, evitando “palanca” lateral.
- Para mantener fiabilidad en trayectos, fija el cable cerca del conector (sin inmovilizar el pin en sí con rigidez extrema).
- Si se humedecen, seca antes de volver a conectar; la repetición de conexiones con humedad suele acelerar problemas de contacto.
- Mantén las regletas/cables organizados por longitud y tipo de conector para no confundir macho–hembra con macho–macho en el montaje final.
Veredicto del experto
Para prototipado y para sistemas de electrónica “de campo” de baja a media exigencia eléctrica, este tipo de línea DuPont cumple muy bien su papel: es rápida, encaja donde tiene que encajar y te deja iterar sin soldador. Donde no la pondría es como cableado definitivo sometido a golpes, tracción constante o ciclos intensos de conexión/desconexión; ahí sufren más los conectores que el cobre del conductor. En general, como herramienta de trabajo para montajes temporales, pruebas y maquetado funcional, la considero una opción práctica y coherente con el estándar de 2,54 mm que se usa en protoboards y headers.
