Caja de sonido de 16 música, placa de 16 tonos, módulo electrónico, Kit DIY, piezas, componentes, Kits de aprendizaje de práctica de soldadura para Arduino

Descripción:

Nota: Este módulo es un kit de bricolaje, no un producto terminado.

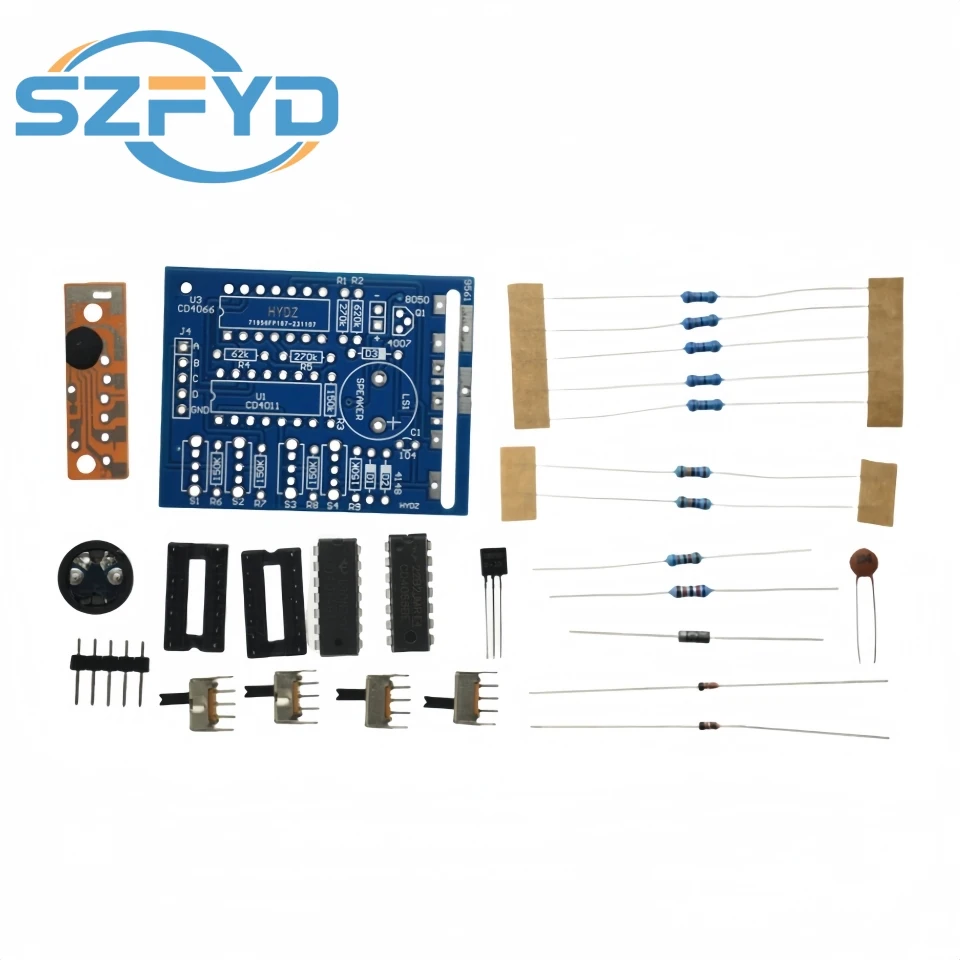

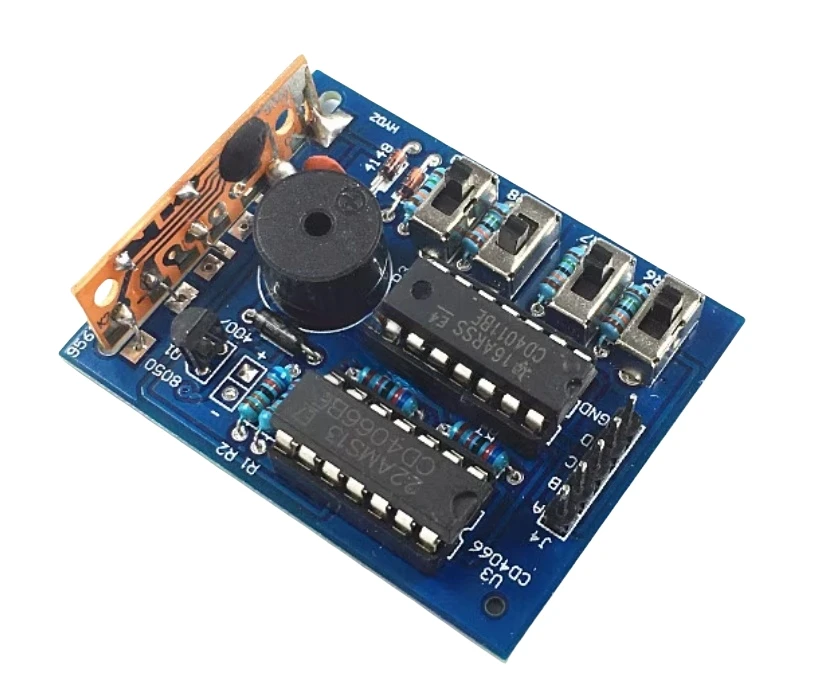

Exhibición del producto terminado

Características:

La caja de dieciséis tonos puede emitir 16 interesantes efectos de sonido analógicos a voluntad bajo su control.No es sólo un juguete electrónico, sino también un timbre o alarma.

Parámetro:

Voltaje de alimentación: CC 4,5 V-5 V.

Tamaño del tablero: 4,8*4,1 cm

Método de control: codificación manual + codificación externa

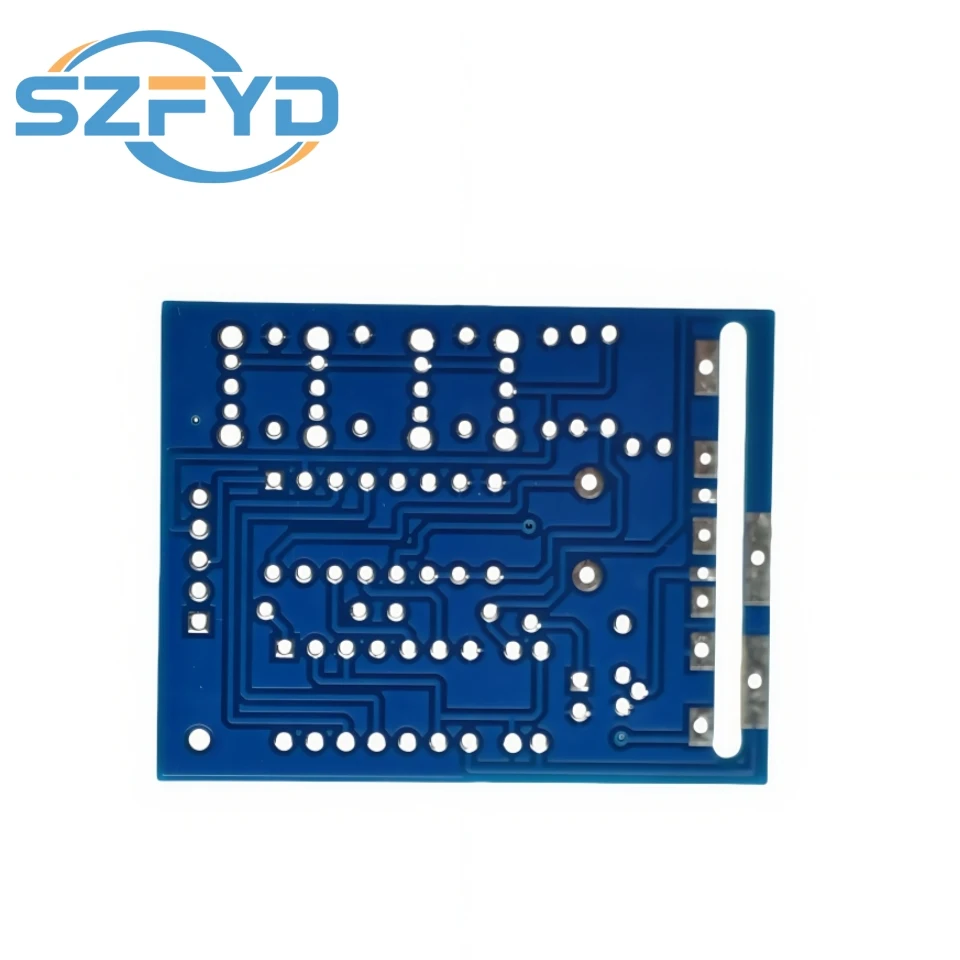

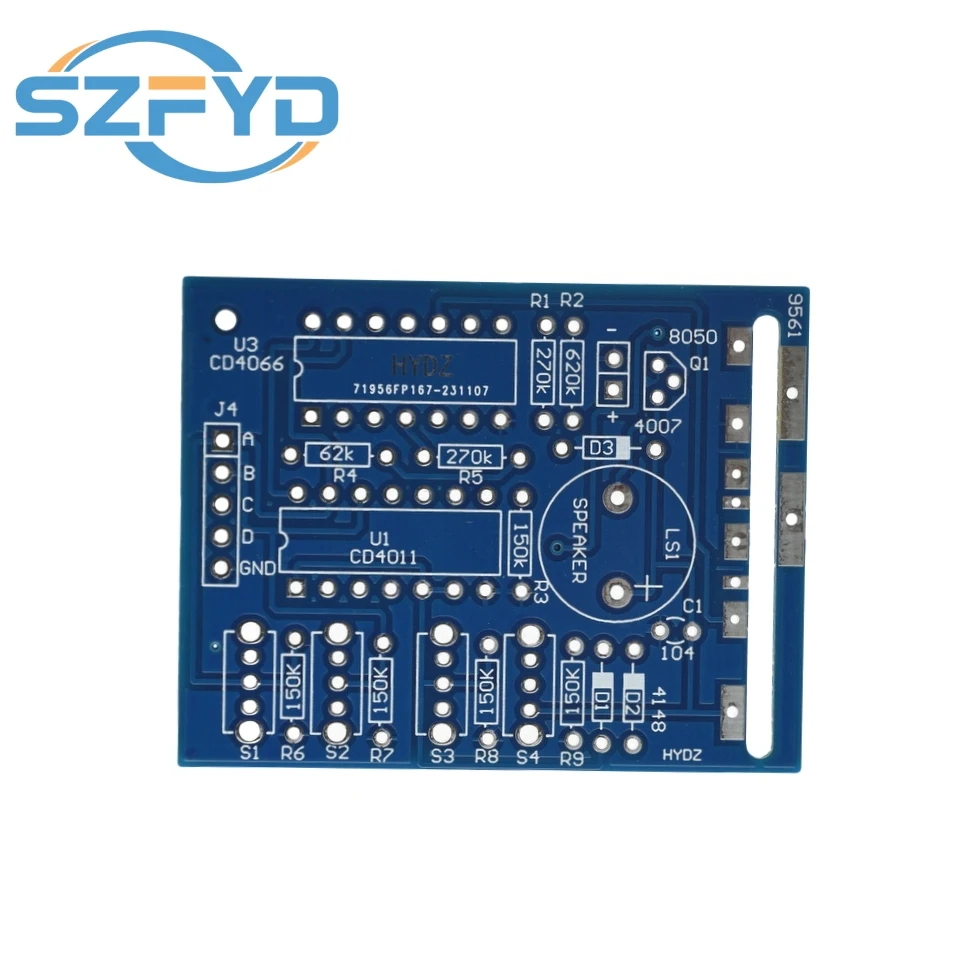

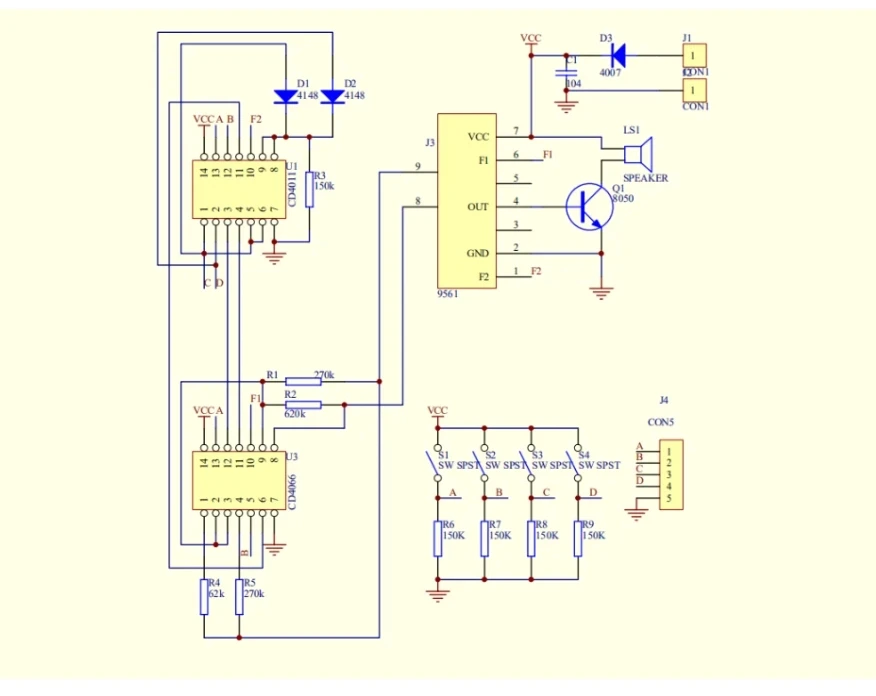

Principio del circuito:

Circuito completo con un núcleo de 9561 tonos de circuitos integrados, con cuatro códigos binarios para codificar el control de las condiciones de trabajo 9561, hace que produzca 16 sonidos analógicos diferentes.Todo el circuito, incluido el circuito de generación de ruido, el circuito de control adicional básico y el circuito de control, el circuito de codificación binario y mucho.

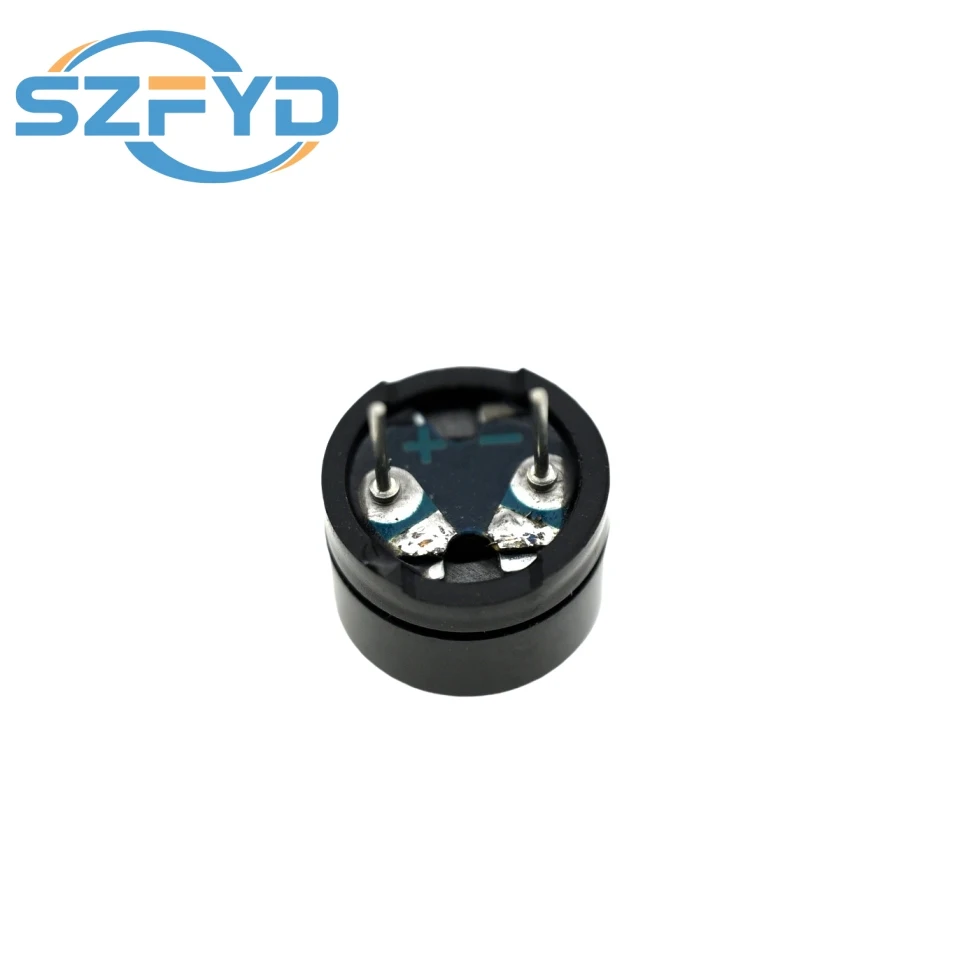

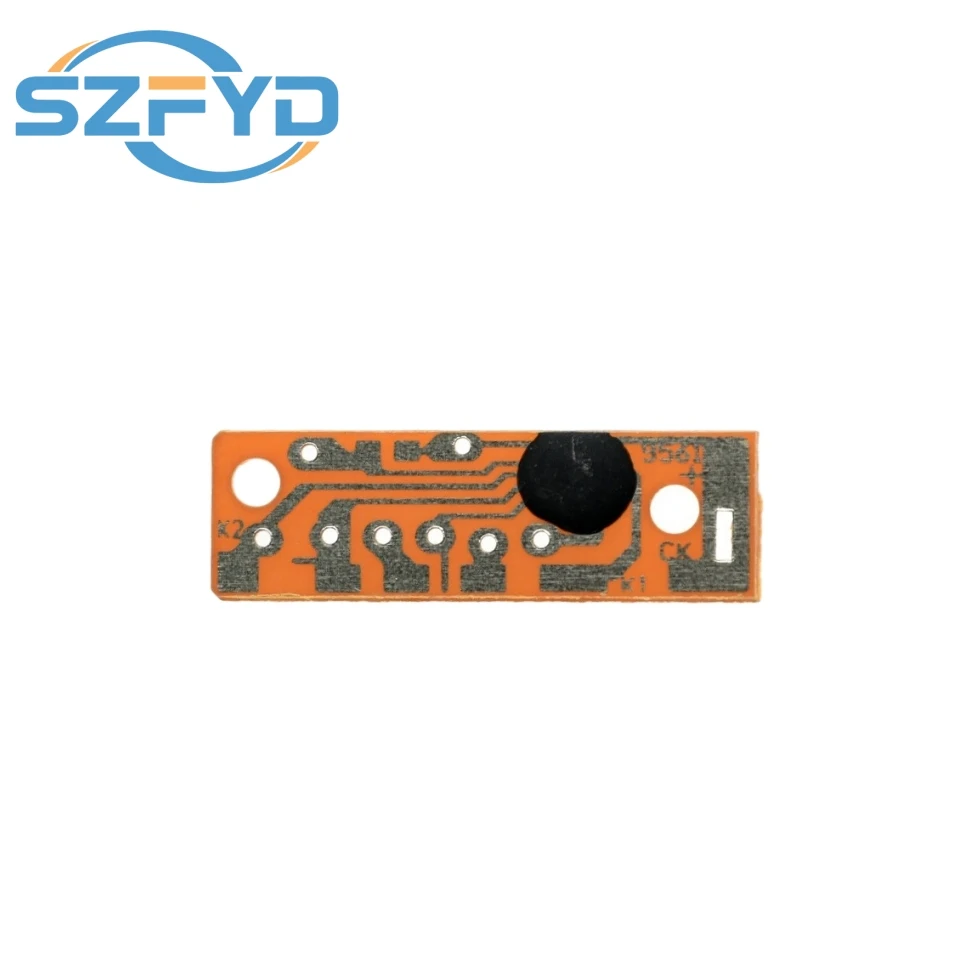

1.Circuito generador de sonido, U2 9561 con transistor Q1 y zumbador pasivo LS1.

2.Los circuitos de control básicos, con dos U3 de control digital binario de dos seleccionados los cuatro tipos de condiciones de trabajo, hacen que produzcan cuatro acústicas básicas según sea necesario.

3.El circuito de control adicional, que utiliza los cuatro estados de dos resistencias digitales binario R1, R2, R4, R5, produce una combinación de cuatro diferentes para cambiar el valor de resistencia a la vibración externa 9561, que cambia los parámetros de oscilación, el cambio de los parámetros de oscilación, no solo cambió la frecuencia de oscilación y obtendrá muchos sonidos nuevos.

Combina el circuito de control básico y el circuito de control adicional, constituye un circuito de control completo, está controlado por cuatro codificación binario A B C D, hace que 9561 produzca 16 sonidos diferentes.

4. El circuito codificador binario, el interruptor S1 - S4, resistencia R6 - R9, etc., codificador binario. S1, S2, S3, S4, correspondiente digital binario A, B, C, D cuatro. Cambiar a agitar a 0, cambiar a agitar a 1. Compensar A, B, C, D cuatro voces digitales binarias a través de la parte de control 9561.
