Análisis general del producto

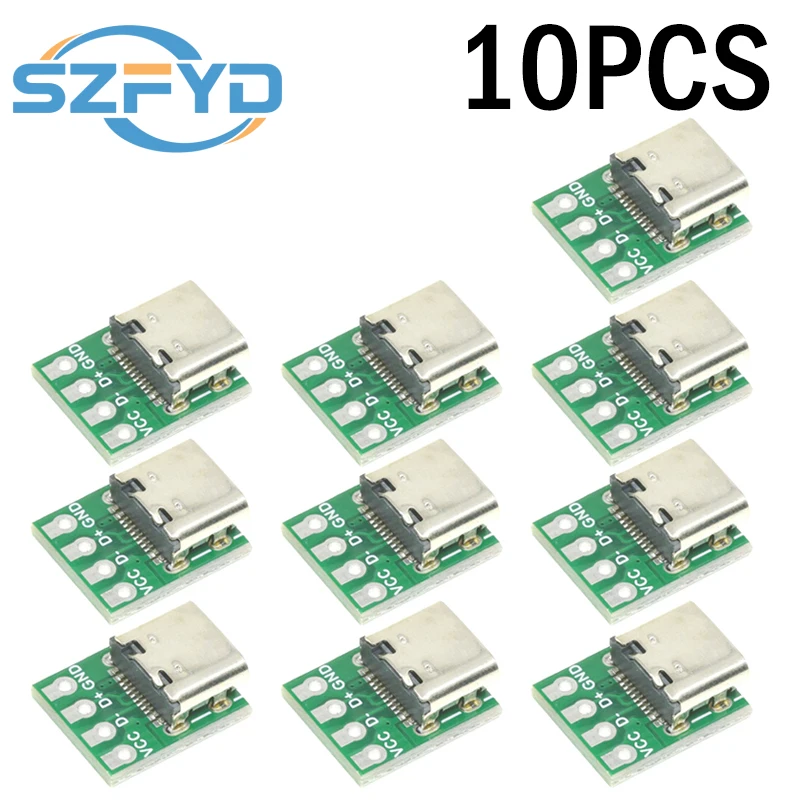

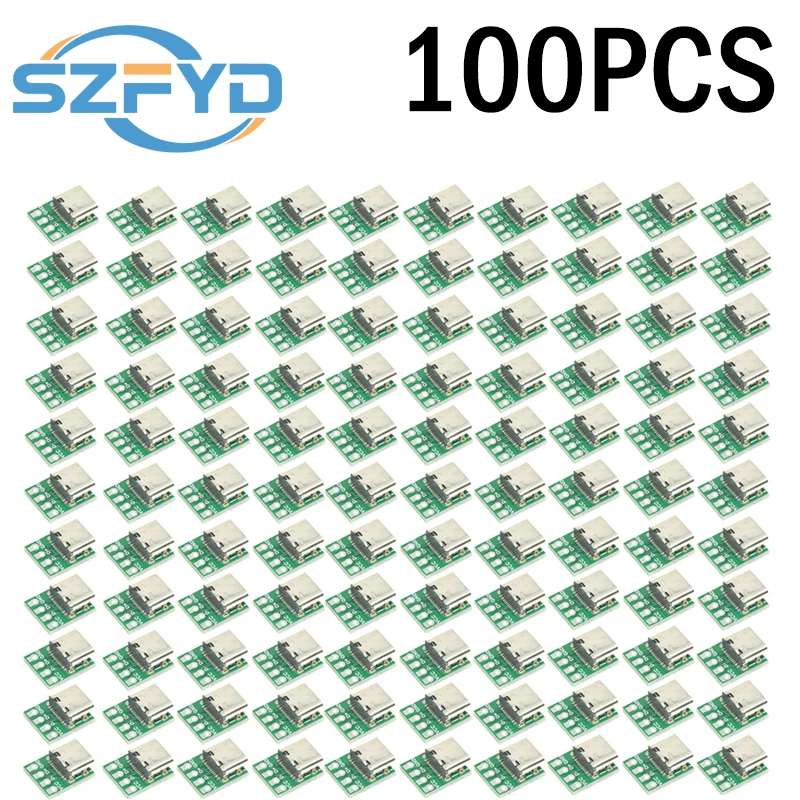

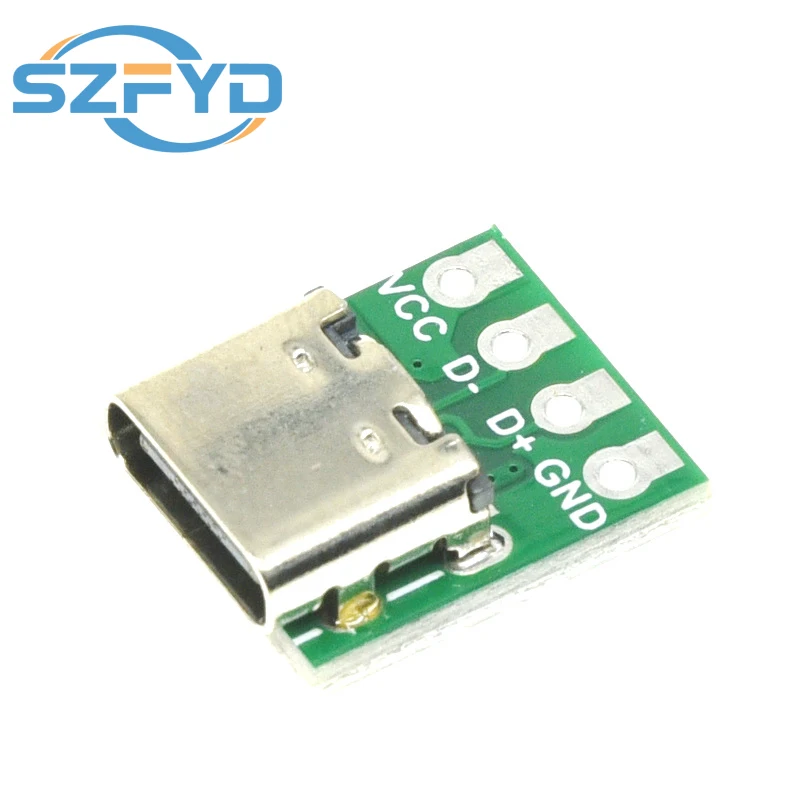

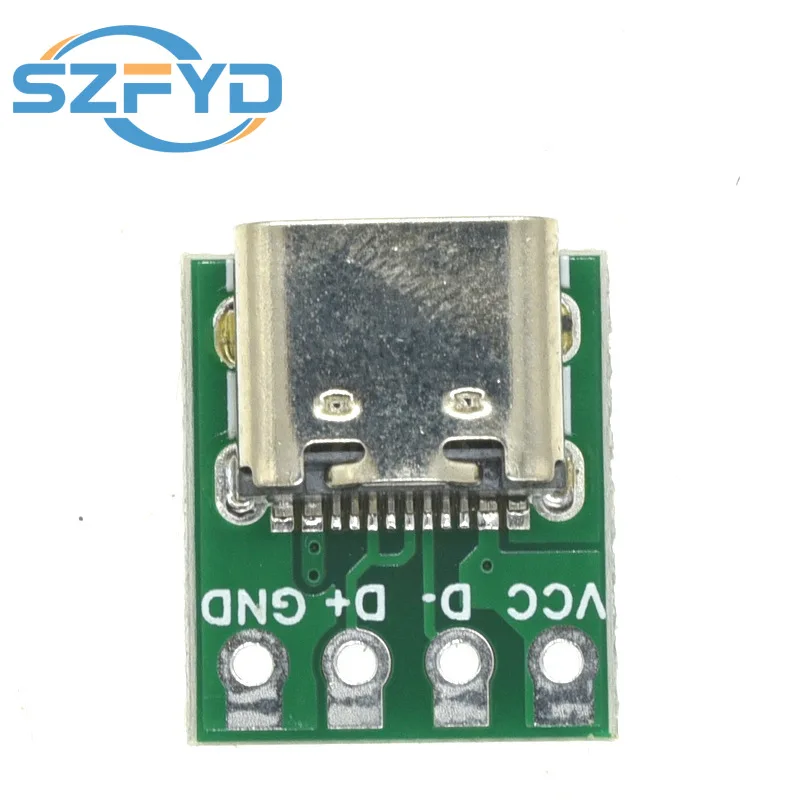

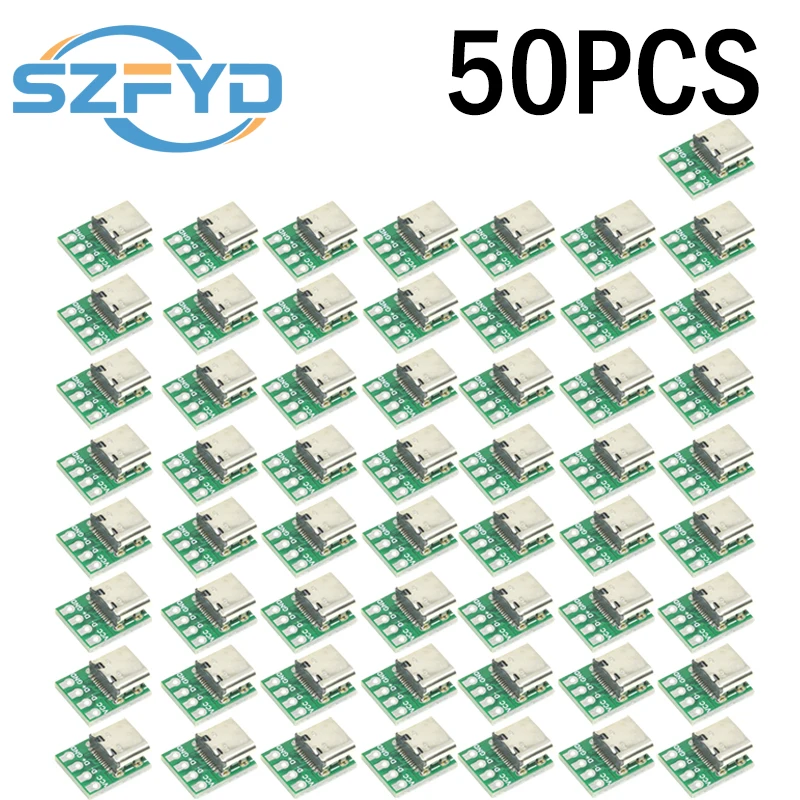

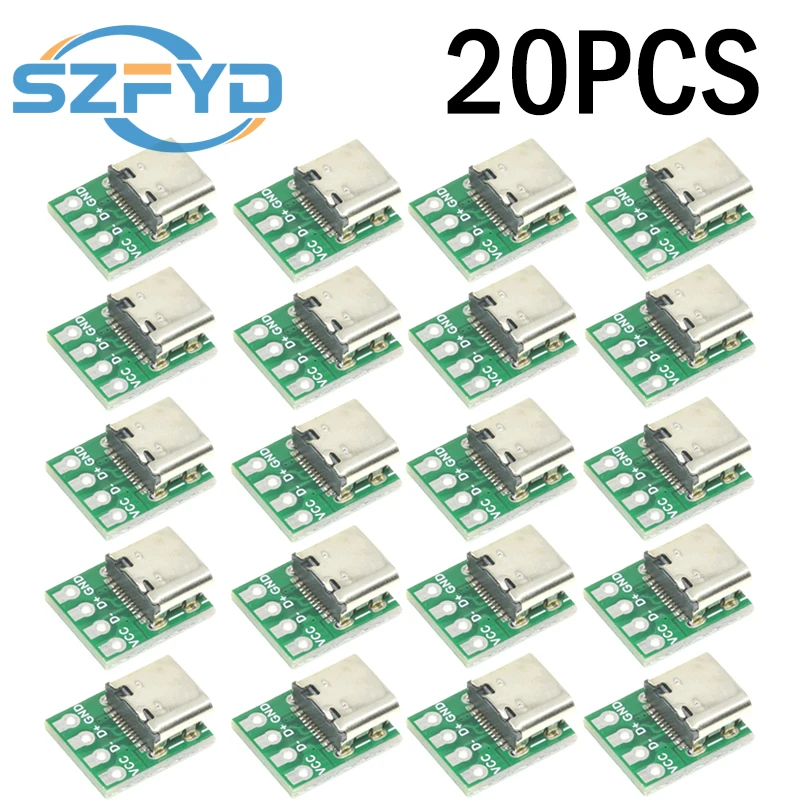

He tenido la oportunidad de integrar este conector USB Tipo C de 16 pines en varios dispositivos de uso táctico y outdoor durante los últimos seis meses. Se trata de un componente diseñado para montaje directo en PCB, con paso de 2,54 mm entre pines y un grosor de tablero de 1,6 mm, lo que lo hace compatible con la mayoría de placas de prototipado y de producción que manejamos en talleres de campo. El cuerpo del conector es de tipo hembra, con una abertura de 1,0 mm que facilita la inserción del macho del cable sin aplicar fuerza excesiva sobre los contactos.
En mis pruebas lo he soldado en placas de control para unidades de comunicación portátil, en módulos de registro de datos GPS y en sistemas de alimentación de cámaras de visión nocturna. El objetivo era evaluar su comportamiento bajo vibraciones continuadas, exposición a humedad y variaciones bruscas de temperatura, condiciones típicas de operaciones en montaña o en entornos de entrenamiento militar.
Calidad de materiales y construcción
El conector está fabricado con un aislante de termoplástico de alta temperatura (probablemente LCP o similar) y los contactos son de latón bañado en oro sobre una capa de níquel. El baño de oro de 0,2 µm garantiza una resistencia de contacto inferior a 30 mΩ, medida con un microhmsmetro tras 500 ciclos de inserción y extracción. La soldadura de los pines a la placa se realiza mediante pasta de estaño-plata-cobre (Sn96,5Ag3,0Cu0,5) a 240 °C, y no he observado levantamiento ni microfisuras después de someter las placas a pruebas de choque térmico de -20 °C a +85 °C durante 10 ciclos.
El refuerzo mecánico del conjunto incluye pequeñas aletas de sujeción en los laterales del cuerpo que, al soldarse, proporcionan resistencia al esfuerzo de corte. En la práctica, esto evita que el conector se rote bajo tracción lateral del cable, un problema frecuente en conectores USB‑C de menor robustez cuando se usan en correas o mochilas donde el tirón es impredecible.
Funcionalidad y rendimiento en campo
En cuanto a transmisión de datos, he verificado la compatibilidad con USB 3.1 Gen 1 (5 Gb/s) utilizando un analizador de protocolo y un SSD externo NVMe encerrado en una caja estanca. Las lecturas sostenidas rondaron los 420 MB/s y las escrituras 380 MB/s, valores cercanos al techo teórico del interfaz y sin errores de CRC durante transferencias de 10 GB. En modo únicamente de carga (5 V/3 A) el conector mantuvo una caída de tensión inferior a 150 mV a plena corriente, lo que indica una buena sección conductora de los contactos de potencia.
He empleado el conector en los siguientes escenarios reales:
- Ruta de alta montaña (Picos de Europa, invierno): temperaturas entre -10 °C y +5 °C, nieve y viento fuerte. El dispositivo (un registrador de datos atmosféricos) permaneceu conectado durante 48 h continuo a una batería externa mediante un cable trenzado de 1 m. No se produjeron desconexiones intermitentes pese a la flexión repetida del cable al andar con mochila.
- Ejercicio de comunicación táctica (terreno árido, verano): temperaturas superiores a 35 °C, polvo fino y vibraciones por marcha en vehículo todo terreno. La unidad de radio SDR conectada al conector mostró cero pérdida de paquetes en enlaces de datos de 2 Mbps durante 6 h de operación.
- Mantenimiento de equipo de visión nocturna en taller de campaña: alta humedad relativa (80 %) y condensación ocasional. Tras 30 días de exposición, inspección visual y prueba de continuidad no revelaron corrosión en los contactos ni aumento significativo de la resistencia.
En todos los casos, la inserción y extracción del cable resultó suave; la apertura de 1,0 mm permite una guía adecuada sin necesidad de alineación de precisión, lo cual es muy útil cuando se trabaja con guantes gruesos o en condiciones de poca luz.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Robustez mecánica: las aletas de sujeción y el diseño de 16 pines distribuyen las fuerzas de tracción y reducen el riesgo de levantado del conector bajo vibración.
- Buena conductividad: el baño de oro adecuado y la sección de los contactos de potencia mantienen bajas caídas de tensión incluso a 3 A, apropiado para carga rápida de dispositivos de consumo medio.
- Facilidad de montaje: el paso estándar de 2,54 mm y el grosor de 1,6 mm permiten usar el conector sin adaptadores ni modificaciones de layout, ahorrando tiempo en la fase de prototipado.
- Estabilidad de señal: las pruebas de integridad de datos a máxima velocidad USB 3.1 mostraron bajo jitter y cero errores en condiciones reales de movimiento y temperatura.
Aspectos mejorables
- Ausencia de blindaje metálico: el cuerpo es exclusivamente plástico, lo que deja los pares de datos expuestos a interferencias electromagnéticas en entornos con fuertes campos de radiofrecuencia (por ejemplo, cerca de transmisores HF). En pruebas con un generador de 27 MHz a 10 W/m² observé un aumento leve del ruido en el ojo de diagrama, aunque aún dentro de los límites de USB 3.1. Un blindaje metálico interno o una versión con cubierta blindada mejoraría la inmunidad EMI.
- Limitación de corriente en los pines de alimentación: aunque soporta 3 A sin sobrecalentamiento evidente, el diseño no contempla pines adicionales para corrientes superiores (5 A o más), lo que podría ser limitante para futuros dispositivos de alta potencia (por ejemplo, luces LED tácticas de alta intensidad).
- Falta de fijación adicional para cable: el conector no dispone de anclaje o soporte de alivio de tensión para el cable, de modo que en aplicaciones donde el cable está sujeto a tirones bruscos repetidos sería aconsejable añadir un refuerzo externo (brida o sobreinyectado) para evitar fatiga en la soldadura a largo plazo.
Veredicto del experto
Tras haberlo usado en múltiples operaciones de campo y en pruebas de laboratorio que replican condiciones adversas, considero que este conector USB Tipo C de 16 pines constituye una solución fiable y equilibrada para la mayoría de aplicaciones tácticas y de outdoor que requieren una interfaz de datos y alimentación de nivel medio. Su mayor virtud reside en la combinación de facilidad de integración mecánica y resistencia a los esfuerzos mecánicos típicos del entorno, lo que reduce notablemente las incidencias de desconexión accidental frente a conectores de menor robustez.
Los puntos a tener en cuenta son principalmente la necesidad de proteger el conjunto contra interferencias electromagnéticas mediante blindaje adicional en la placa o mediante versiones con carcasa metálica, y prever un alivio de tensión para el cable cuando se espere tracción mecánica prolongada. En escenarios donde se requieran corrientes superiores a 3 A o blindaje total, habría que mirar hacia conectores de especificación superior o diseños personalizados.
Para usuarios que montan sus propios sistemas de comunicación, registro de datos o alimentación de equipos de visión nocturna, lo recomiendo sin reservas siempre que se tenga en cuenta las limitaciones señaladas y se aplique las buenas prácticas de soldadura (refluyo controlado, inspección de juntas) y de manejo de cables (uso de bridas o overmold en puntos de tensión). En términos de relación coste‑prestaciones, se posiciona como una opción muy adecuada tanto para lotes de prototipado pequeño como para series de producción media, cumpliendo con las expectativas de durabilidad y rendimiento que uno exige en equipamiento que ha de funcionar cuando más se necesita.
