Controlador LED LM2596: reductor CC-CC, fuente de alimentación CC/CV ajustable, módulo de cargador de batería

Descripción del producto

☆Atributos básicos☆

Naturaleza del módulo: módulo reductor no aislado

Método de rectificación: rectificación asíncrona

Voltaje de entrada: 7V-35V

Voltaje de salida: 1,25 V-30 V

Corriente de salida: ajustable 3A

Eficiencia de conversión: 92%()

Frecuencia de conmutación: 150 KHz

Ondulación de salida: 50 mV() 20 M de ancho de banda

Regulación de carga: ±0,5%

Tasa de regulación de voltaje: ±2,5%

Temperatura de funcionamiento: -40℃ a +85℃

Tamaño: 48*23*14 (largo x ancho x alto) (mm)

Características:

1.El módulo utiliza el chip LM2596 doméstico de alta calidad, que tiene alta eficiencia (92%), y, al mismo tiempo, la generación de calor es pequeña y puede alcanzar fácilmente una corriente de más de 3A.Al mismo tiempo, coopera con el amplificador operacional TI original para controlar la corriente de salida, de modo que la salida general sea muy estable.

2.¡Este módulo utiliza el condensador de filtro Sanyo original con baja ESR, que puede hacer que el voltaje de ondulación sea tan bajo como 50 mV!

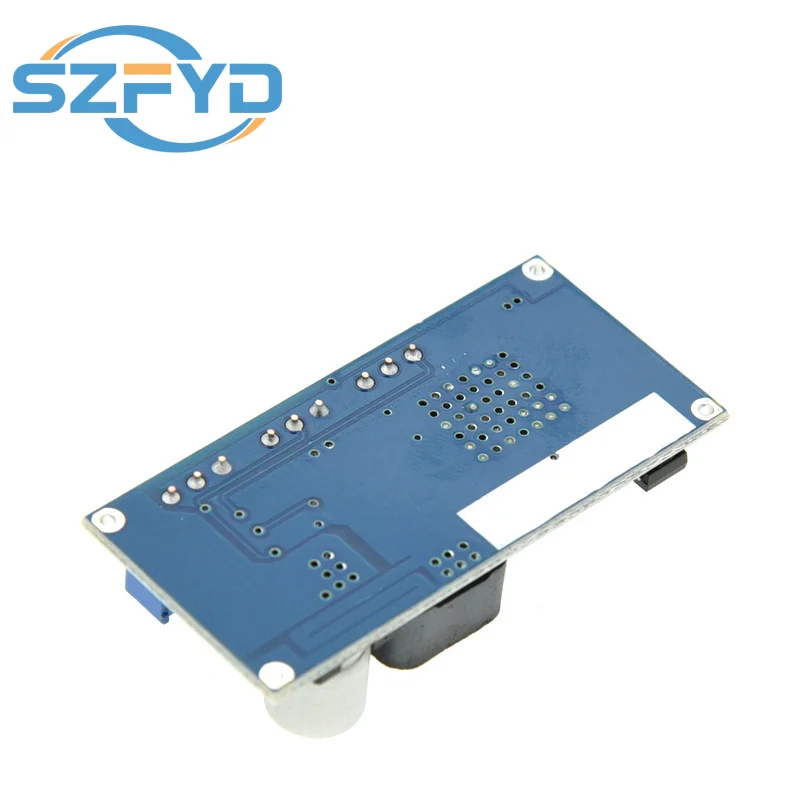

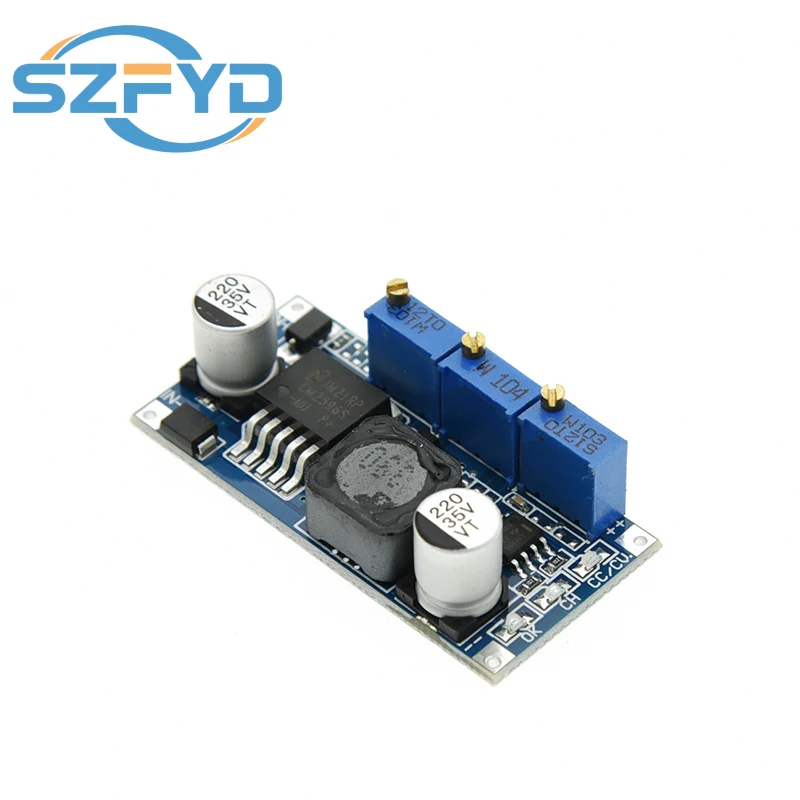

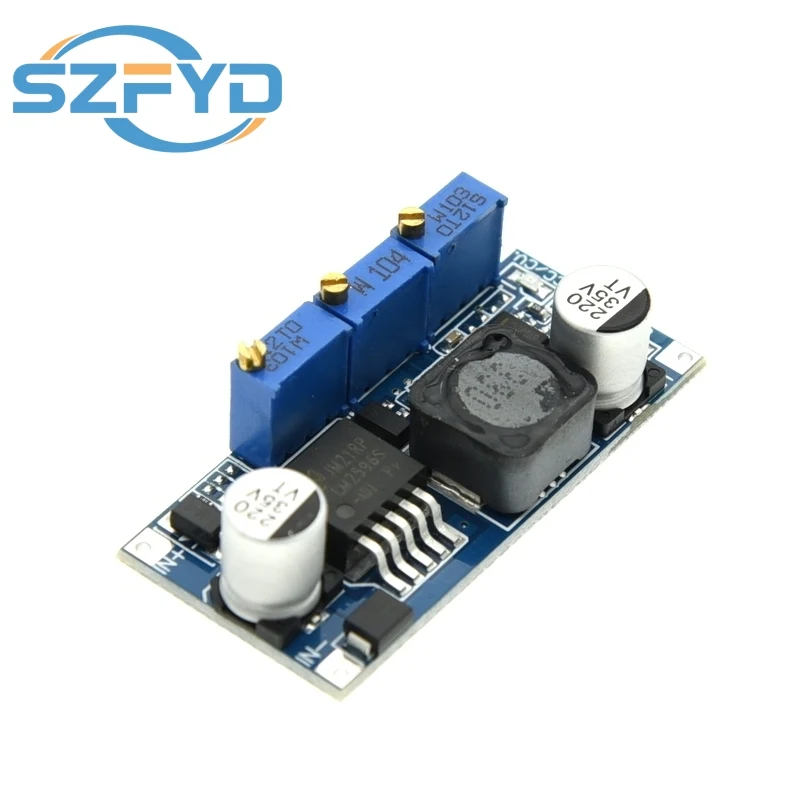

3.Este módulo es un módulo reductor ajustable y el voltaje de salida se puede cambiar ajustando la resistencia ajustable azul en el módulo.La diferencia de voltaje de entrada y salida es de 2 V y el voltaje de salida pequeño puede ser de 1,23 V.

4.El IN- (entrada negativa), IN+ (entrada positiva), OUT- (salida negativa) y OUT+ (salida positiva) indicados en el módulo deben estar conectados correctamente; de lo contrario, el módulo podría dañarse.

★Carga de la batería Cómo utilizar:

1.Determine el voltaje de flotación y la corriente de carga de la batería que necesita cargar, y el voltaje de entrada del módulo;

2.Ajuste el potenciómetro de voltaje constante para ajustar el voltaje de salida a aproximadamente 5 V.

3.Utilice el bloque de corriente de 10 A del multímetro para medir la corriente de cortocircuito de salida y ajuste el potenciómetro de corriente constante para que la corriente de salida alcance el valor de corriente de carga predeterminado;

4.La corriente predeterminada de la lámpara del interruptor de carga es 0,1 veces la corriente de carga (valor de corriente constante). Si necesita ajustarla, ajuste el potenciómetro de corriente de la lámpara del interruptor; (generalmente no es necesario ajustarlo)

5.Ajuste el potenciómetro de voltaje constante para que el voltaje de salida alcance el voltaje flotante;

6.Conecte la batería e intente cargarla.

(Los pasos 1, 2, 3, 4 y 5 son para que la entrada del módulo se conecte a la fuente de alimentación y la salida sin carga no se conecte a la batería).

★Uso del controlador de corriente constante LED:

1.Determine la corriente de trabajo y el voltaje de trabajo que necesita para controlar el LED;

2.Ajuste el potenciómetro de voltaje constante para ajustar el voltaje de salida a aproximadamente 5 V.

3.Utilice el bloque de corriente de 10 A del multímetro para medir la corriente de cortocircuito de salida y ajuste el potenciómetro de corriente constante para que la corriente de salida alcance la corriente de trabajo predeterminada del LED;

4.Ajuste el potenciómetro de voltaje constante para que el voltaje de salida alcance el voltaje de funcionamiento del LED;

5.Conecte el LED y pruebe la máquina.

(Los pasos 1, 2, 3 y 4 conectan la fuente de alimentación a la entrada del módulo y no conectan la luz LED a la salida sin carga).
