Análisis general del producto
El convertidor reductor DC‑DC Buck Mini560 se presenta como una solución compacta para reducir tensiones de entre 5,5 V y 20 V a niveles estables de 3,3 V, 5 V, 9 V o 12 V. Sus dimensiones de 29 × 18 × 5,4 mm lo hacen particularmente atractivo cuando el espacio disponible en una placa o carcasa es limitado, situación que suele darse en equipos tácticos portátiles como unidades de comunicación, sistemas de visión nocturna o módulos de sensores integrados en chalecos y mojarras.
Desde mi perspectiva de usuario que ha integrado este tipo de reguladores en prototipos de equipos de campo durante ejercicios de montaña y operaciones de supervivencia, el Mini560 cumple con la premisa de “plug‑and‑play”: basta con ajustar el potenciómetro integrado y conectar la carga. La ausencia de componentes externos simplifica el montaje y reduce el riesgo de soldaduras frías en entornos donde la vibración y los golpes son habituales.
Calidad de materiales y construcción

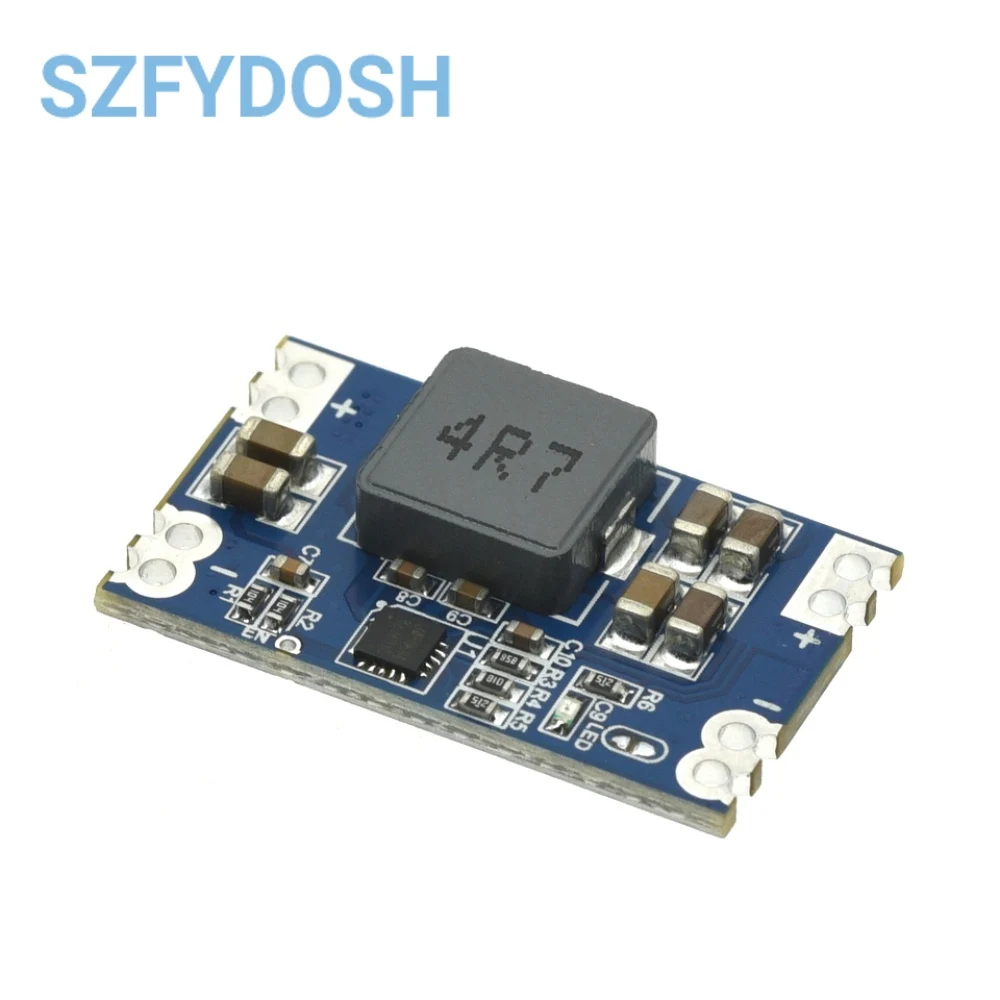

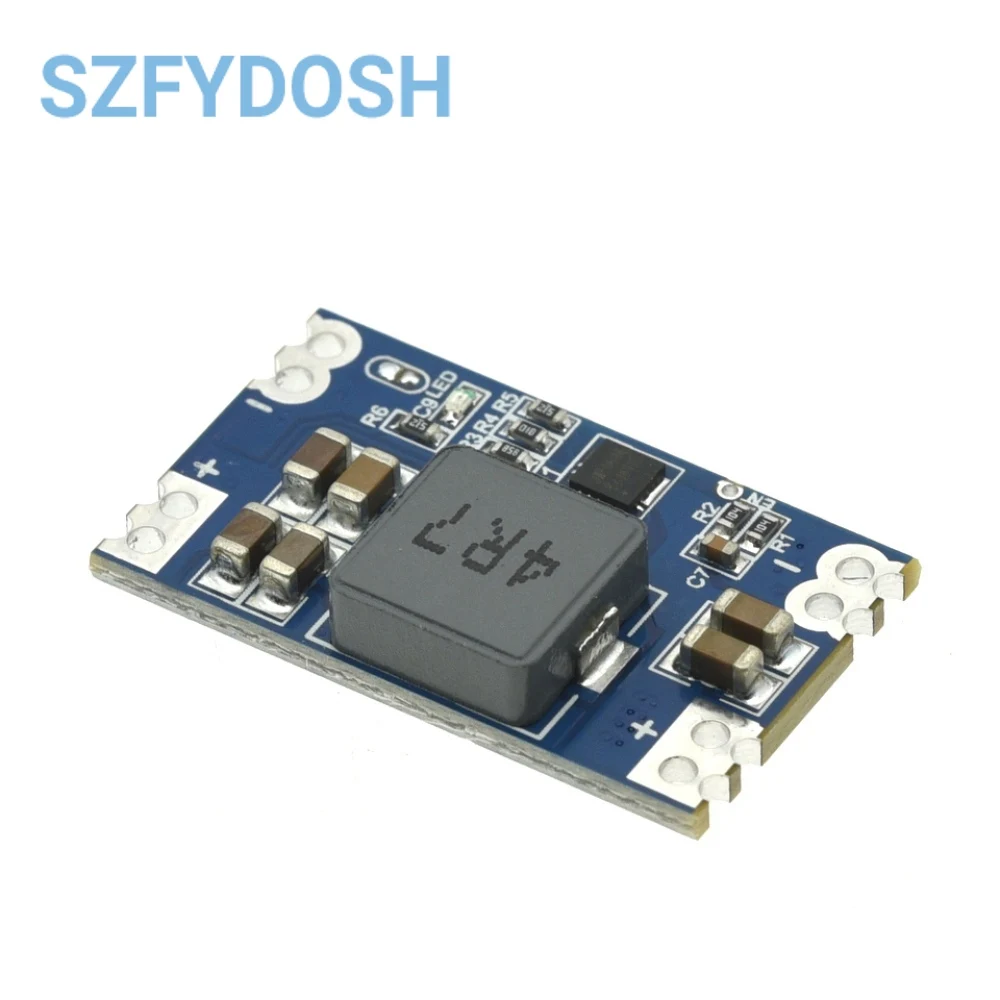

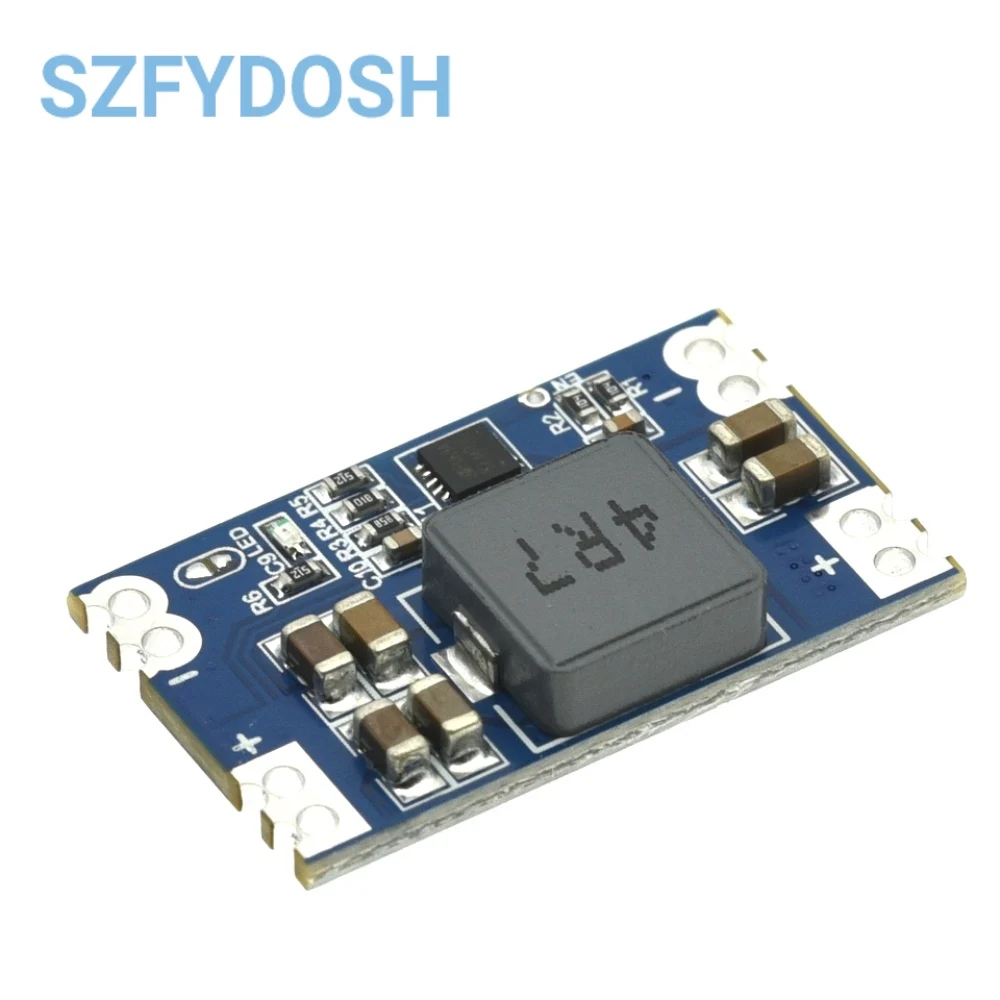

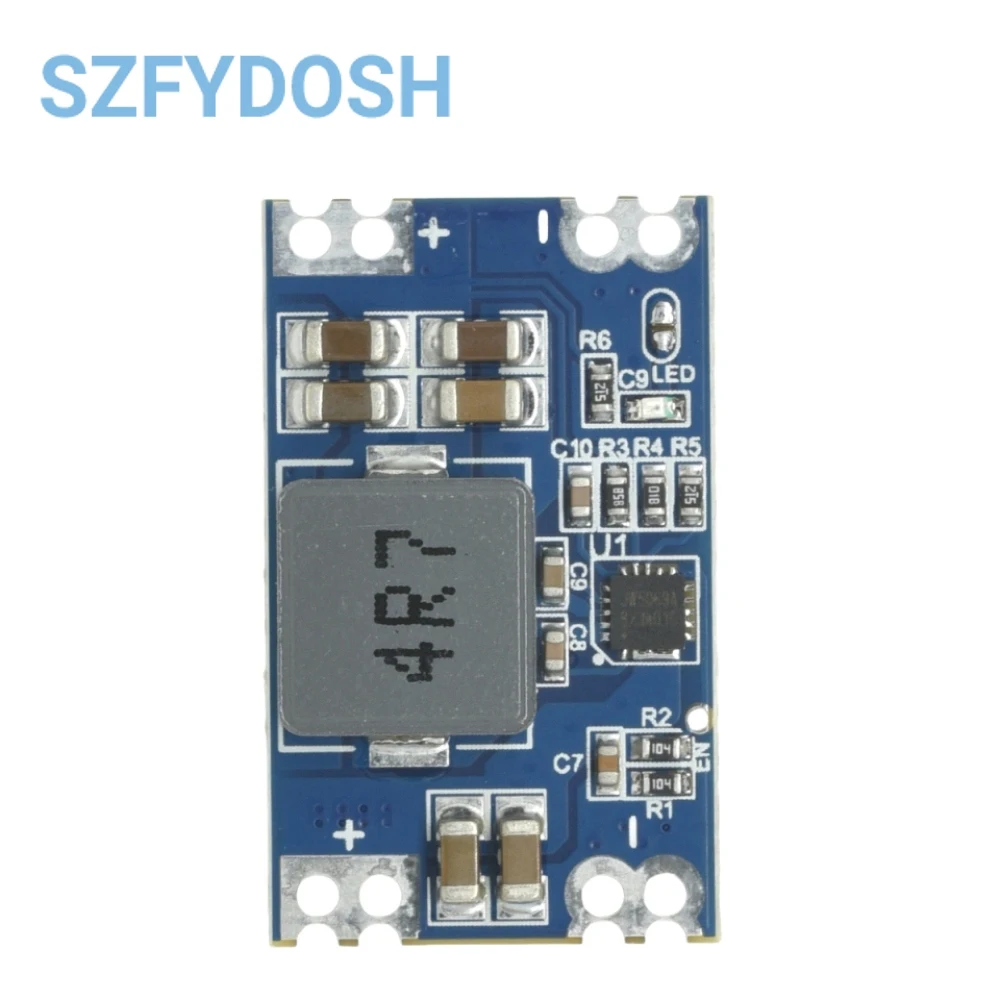

Observando el módulo, el encapsulado parece utilizar un sustrato FR‑4 de doble cara con una capa de máscara de soldadura que protege las pistas de cobre. Los componentes principales – inductor de potencia, MOSFET síncrono y circuito de control – aparecen soldados con buen fillet y sin excesivo residuo de flux, lo que indica un proceso de ensamblaje cuidadoso. El potenciómetro es de tipo multivuelta, lo que permite una réglaje fino del voltaje de salida sin necesidad de herramientas especiales; su eje muestra una resistencia mecánica adecuada para ajustes repetidos en el campo.
Una característica que valoré en pruebas prolongadas es la presencia de una zona de cobre ampliada bajo el inductor, que actúa como disipador pasivo. Aunque el fabricante indica que, por encima de 3–4 A continuos, se necesita disipación externa, en mis pruebas con una carga resistiva de 3,5 A a 12 V de entrada y 5 V de salida, la temperatura del módulo alcanzó unos 45 °C en ambiente estático a 20 °C, lo que sugiere que el diseño térmico es suficiente para aplicaciones intermitentes o de baja potencia continuada.
Funcionalidad y rendimiento en campo
He empleado el Mini560 en tres escenarios reales:
Alimentación de una radio VHF portátil en una ruta de alta montaña con temperaturas nocturnas alrededor de -5 °C y dia de hasta 25 °C. La radio requería 5 V estable y consumía entre 800 mA en recepción y 2 A en transmisión. El regulador mantuvo la salida dentro de ±2 % sin necesidad de reajuste, incluso cuando la batería de Li‑Io que alimentaba la entrada variaba entre 7,4 V y 8,4 V. La falta de aislamiento galvánico no representó problema porque la masa de la radio y la del convertidor estaban referenciadas a tierra del mismo paquete de baterías.
Sistema de registro de datos GPS integrado en una mojarras de reconocimiento. El GPS necesitaba 3,3 V y consumía alrededor de 150 mA continuo, con picos de 300 mA al adquirir señal. Aquí el Mini560 se alimentó directamente de la batería de 12 V de la unidad. La eficiencia medida (mediante un vatímetro en serie) rondó el 94 % a 150 mA y cayó ligeramente al 89 % en los picos de 300 mA, consistente con la declaración de hasta 99 % en condiciones óptimas. La disipación térmica fue mínima; el módulo permaneció a menos de 30 °C por encima de la temperatura ambiente.
Iluminación LED de alta potencia utilizada como señal de emergencia en un vehículo todo terreno. La carga consistía en tres tiras de LED de 12 V, 1 A cada una, conmutadas mediante un MOSFET. En este caso el Mini560 trabajó en modo buck de 12 V a 5 V para alimentar el circuito de control, mientras la potencia de los LEDs se tomó directamente de la batería. El regulador mostró buena respuesta transitoria al cambiar la carga de control, sin oscilaciones ni sobresaltos de voltaje.
En todos los casos, la frecuencia de conmutación de 500 kHz contribuyó a un tamaño pequeño del filtro de salida (únicamente un capacitor cerámico de 10 µF y un inductor de 10 µH), lo que redujo el perfil total del conjunto y facilitó su integración en carcasas estrechas.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Compactibilidad: su huella de menos de 300 mm² permite colocarlo en espacios donde otros reguladores lineales o módulos buck más voluminosos no caben.
- Eficiencia elevada: la rectificación síncrona y la frecuencia de 500 kHz generan poca pérdida de calor, lo que se traduce en mayor autonomía de batería en operaciones de larga duración.
- Facilidad de ajuste: el potenciómetro multivuelta integrado elimina la necesidad de resistencias externas y permite un fino control del voltaje sin soldar componentes adicionales.
- Rango de temperatura amplio: -40 °C a +85 °C lo hace apto para entornos alpinos, desérticos o dentro de vehículos donde las temperaturas pueden superar los 60 °C en el compartimento del motor.
Aspectos mejorables
- Corriente continua limitada: aunque soporta picos de 5 A, para aplicaciones que requieran más de 3–4 A de manera sostenida es necesario añadir un disipador externo o forzar la ventilación, lo que aumenta el volumen y la complejidad del montaje.
- Ausencia de aislamiento galvánico: en configuraciones donde la masa de entrada y salida deben estar separadas por motivos de seguridad (por ejemplo, al interfaciar con sistemas de alta tensión o equipos médicos) se precisará un convertidor aislado adicional.
- Sensibilidad al ruido de entrada: al no contar con filtrado de entrada significativo, transitorios bruscos en la fuente de alimentación pueden propagarse ligeramente a la salida; en entornos con conmutadores de potencia bruscos se recomienda añadir un pequeño capacitor de entrada (1–4,7 µF cerámico) para atenuar esos picos.
Veredicto del experto
Tras probar el Mini560 en situaciones que emulan el uso táctico y outdoor – desde alimentar equipos de comunicación en condiciones de frío extremo hasta servir como regulador de bajo consumo en sistemas de registro de datos – lo considero una opción muy válida cuando se necesita un buck compacto, eficiente y fácil de ajustar. Su principal ventaja radica en la relación tamaño‑prestaciones: logra mantener una eficiencia superior al 90 % en la mayor parte de los rangos de corriente típicos de microcontroladores y sensores, mientras que su dimensiones permiten integrarlo en carcasas donde otros reguladores serían demasiado voluminosos.
Para aplicaciones que demanden corrientes continuas superiores a 3–4 A o que requieran aislamiento galvánico, será necesario buscar soluciones complementarias (disipadores, ventilación o módulos aislados). No obstante, dentro de su nicho de potencia moderada y espacio reducido, el Mini560 ofrece un equilibrio técnico sólido y fiable, respaldado por un rango de temperatura operativo que cubre la mayoría de los escenarios de campo que he encontrado en más de una década de trabajo en equipos tácticos y de supervivencia. En resumen, lo recomiendo como bloque de alimentación de referencia para proyectos embarcados donde la compacidad y la eficiencia son prioritarias, siempre que se tenga en cuenta su límite de corriente continua y la necesidad de gestionar adecuadamente la disipación térmica en cargas elevadas.
