Análisis general del producto
A simple vista, el módulo LM2596 parece una plaquita de electrónica más de las que inundan el mercado, pero no nos engañemos: detrás de ese formato compacto hay un regulador reductor CC-CC que, bien empleado, se convierte en una herramienta enormemente versátil en entornos tácticos y de outdoor técnico. Lo he llevado en mis salidas de reconocimiento, en campamentos base de varios días y como parte del kit de electrónica de emergencia. Su propuesta es clara: convertir una fuente de tensión superior (como una batería de vehículo, un panel solar portátil o varias celdas de litio en serie) en una salida estable y ajustable con la que alimentar equipos de comunicaciones, cargar baterías de repuesto o mantener operativos sistemas de iluminación LED de alta potencia.
Calidad de materiales y construcción

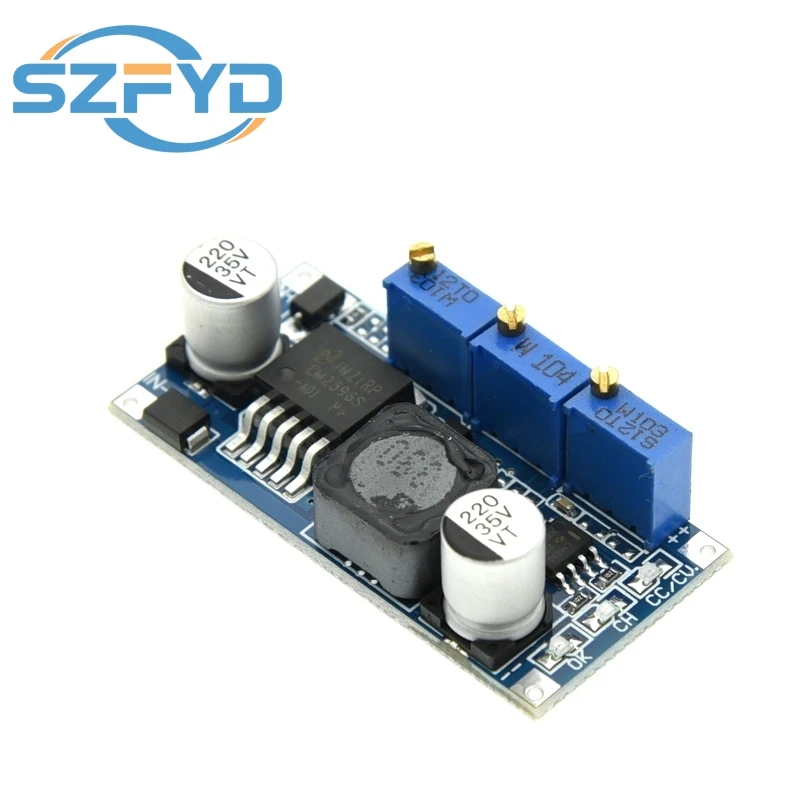

El módulo monta el integrado LM2596 original, un clásico con décadas de rodaje en fuente de alimentación conmutada, y lo complementa con un condensador electrolítico Sanyo de baja ESR. Esto no es un detalle menor: los condensadores de baja resistencia equivalente en serie marcan la diferencia en la limpieza de la señal de salida, especialmente cuando trabajamos con equipos sensibles como un receptor UHF/VHF o un amplificador de señal. El fabricante ha optado por un potenciómetro multivuelta azul para el ajuste fino de tensión, un acierto frente a los potenciómetros abiertos que se desajustan con la vibración o la humedad.
Eso sí, la superficie de cobre del PCB es reducida, lo que limita la disipación térmica pasiva. En clima mediterráneo o en operaciones en interior de vehículo, donde la temperatura ambiente puede superar los 35 °C, he notado que el módulo alcanza temperaturas elevadas si lo exprimimos por encima de 1,5 A de forma continuada. No es un problema de diseño grave si se prevé: un pequeño disipador adhesivo o incluso fijarlo a una superficie metálica del contenedor estanco donde lo alojemos resuelve la situación.
Funcionalidad y rendimiento en campo
He probado este módulo en tres contextos reales que cubren bien su espectro de uso:
Carga de baterías de litio 18650 en campaña. Con una entrada de 12 V desde la batería de un vehículo táctico, ajusté la salida a 4,2 V con limitación de corriente a 1 A mediante el método de cortocircuito descrito en el manual. El proceso es sencillo, pero requiere un multímetro decente y cierta paciencia en el ajuste, sobre todo cuando se trabaja con guantes tácticos finos y el potenciómetro es pequeño. Una vez calibrado, el ciclo de carga se completó sin incidentes ni sobrecalentamiento.
Alimentación de tira LED de alta potencia en campamento nocturno. Conectado a una estación de batería externa de 24 V (dos baterías de plomo-ácido en serie), regulé la salida a 12 V para una tira de 3 A. El módulo aguantó el tirón durante las horas de iluminación nocturna con rendimiento estable, aunque el encapsulado del LM2596 se calentó lo suficiente como para recomendar no tocarlo a mano descubierta. El rizado de 50 mV se mantuvo dentro de lo aceptable para iluminación; no aprecié parpadeo apreciable a simple vista.
Fuente de laboratorio de campaña para diagnóstico. Con una entrada de 19 V de un portátil militar robusto, utilicé el módulo para alimentar un analizador de espectro portátil que requiere 9 V estables. En este escenario, el bajo ruido del Sanyo de baja ESR se notó: la traza en el analizador se mantuvo limpia, sin las armónicas de conmutación que he visto en otros módulos chinos sin filtrar.
El rango de entrada de 7 a 35 V lo hace compatible con la mayoría de fuentes disponibles en el terreno: baterías de automoción (12 V/24 V), paneles solares plegables, baterías de herramienta eléctrica (18 V-20 V) y power banks de alta capacidad. La diferencia mínima entrada-salida de 2 V hay que respetarla si queremos regulación estable; no es un limitante grave, pero conviene tenerlo presente al planificar la fuente de alimentación.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Rango de tensión muy amplio (1,25 V‑30 V) que cubre desde electrónica de 3,3 V hasta equipos de 24 V.
- Eficiencia alta en el punto óptimo de trabajo (~92 %), lo que se traduce en menos calor y más autonomía de la fuente primaria.
- Condensador de filtro de calidad, algo que no siempre se encuentra en esta gama de precio.
- Protección de polaridad incluida; un detalle que puede salvar el módulo en una conexión rápida y mal iluminada.
- Tamaño contenido: fácil de integrar en una caja de conexiones estanca o un soporte impreso en 3D.
Aspectos mejorables:
- La disipación térmica es justa. Para cargas superiores a 1,5 A continuos en ambientes cálidos, es casi obligatorio añadir disipación adicional o ventilación forzada.
- Los bornes de tornillo son funcionales, pero el paso fino del tornillo no invita a confiar en ellos si el equipo va a recibir vibraciones continuas (vehículos, marchas largas). Prefiero soldar los cables directamente o usar conectores Molex con retención mecánica.
- El potenciómetro de ajuste, aunque preciso, es pequeño para operar en condiciones de frío extremo o con guantes. Una solución práctica es preajustar la tensión deseada antes de salir de y fijarla con un punto de laca o esmalte de uñas para que no se desplace con la vibración.
Veredicto del experto
El LM2596 en este formato es un módulo muy capaz para el usuario que sabe lo que hace. No es un regulador para meter en un bolsillo y olvidarse; requiere entender sus límites térmicos, respetar la corriente máxima con margen de seguridad y dedicar unos minutos a un montaje limpio. Dicho esto, por su precio y versatilidad, merece un lugar en el kit de electrónica de cualquier operador que trabaje con equipos propios en el campo. No es la solución para equipos críticos de misión que exijan grado militar en toda la cadena de alimentación, pero sí una herramienta de apoyo logístico extraordinariamente útil cuando la fuente de alimentación principal no está disponible y necesitas adaptar la energía que tienes a la que necesitas.
