Descripción
Parámetros del módulo:
Nombre del módulo:Módulo de refuerzo de alto voltaje
Naturaleza del módulo:Módulo de refuerzo no aislado
Voltaje de entrada:dos rangos de voltaje de entrada opcionales (a través de la parte posterior de la selección del puente de PCB, el valor predeterminado de envío es la entrada de 10-32 V)
Entrada de 1,8-16 V (para tres cadenas de aplicaciones de baterías de litio y de 12 V)Entrada de 2,10-32 V (para aplicaciones de amplio rango de voltaje de entrada)Corriente de entrada: 5A (MÁX.)Corriente de funcionamiento estática: 15 mA (12 V o 50 V, cuanto mayor sea el voltaje de salida, la corriente demasiado estática aumentará)Voltaje de salida:1,45-390V continuamente ajustable.2.± 45-390 V continuamente ajustable (la salida predeterminada ± 50 V, para otro voltaje, tenga en cuenta que el tesoro del módulo tiene una función de regulador, el voltaje de salida no se ajusta después de un voltaje estable y estable, no cambia con el voltaje de entrada cambios)Corriente de salida: 0,2 A MAX (con el voltaje de entrada y salida relacionado, cuanto mayor sea el voltaje de salida, menor será la corriente de salida)Potencia de salida:40W (pico 70W)
Temperatura de funcionamiento:-40 ~ +85 grados (la temperatura ambiente es demasiado alta, fortalezca el calor)
Frecuencia de funcionamiento:75 KHz
Eficiencia de conversión:hasta 88% (eficiencia y voltaje de entrada y salida, corriente, presión)
Protección contra cortocircuitos:Sí.(Fusible de entrada de 10 A, ¡no cortocircuite directamente el arco de salida!El arco de cortocircuito directo puede dañar el dispositivo rectificador, como el cortocircuito para tirar del arco en el límite de corriente de la resistencia de potencia en serie)
Protección contra sobrecorriente:Sí.(La corriente de entrada supera los 4,5 A, menor voltaje de salida)
Protección contra sobretensión:Sí.(El voltaje de salida supera los 410 V, menor voltaje de salida)
Protección inversa de entrada:Sí (no el tipo de autorrecuperación, luego el fusible anti-quemaduras, trate de no revertir).
Instalación:4 tornillos de 3 mm
Cableado:Salida terminal de soldadura libre (con carcasa para la salida de soldadura)
Tamaño del módulo:largo 60 mm ancho 50 mm alto 22 mm
A los datos medidos del tiempo de carga del condensador:470uF a 390V durante 2 segundos1000uF a 390V durante 4 segundos2200uF se carga completamente a 390V durante 8 segundosEl 4700uF se carga completamente a 390V durante 18 segundos¡Presta atención!La salida del módulo para la alta presión, las personas y los animales serán amenazantes para la vida, preste atención al uso de las precauciones de seguridad.NUESTRO no es responsable de esto.

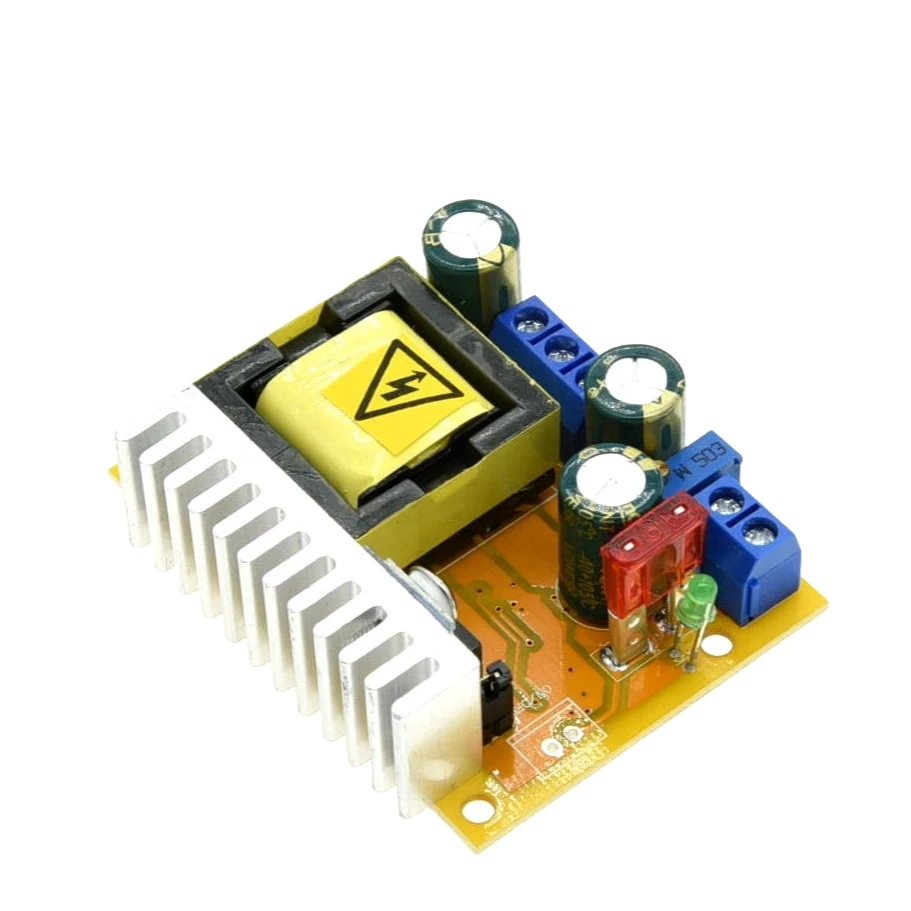

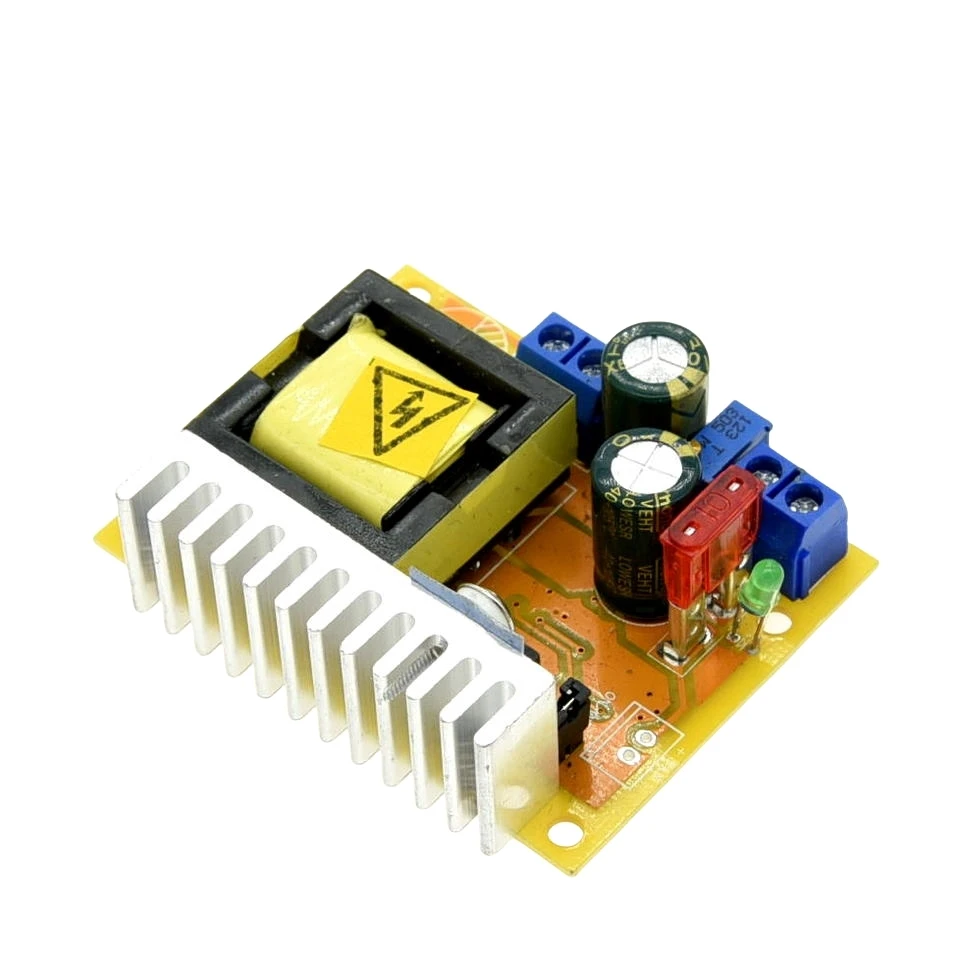

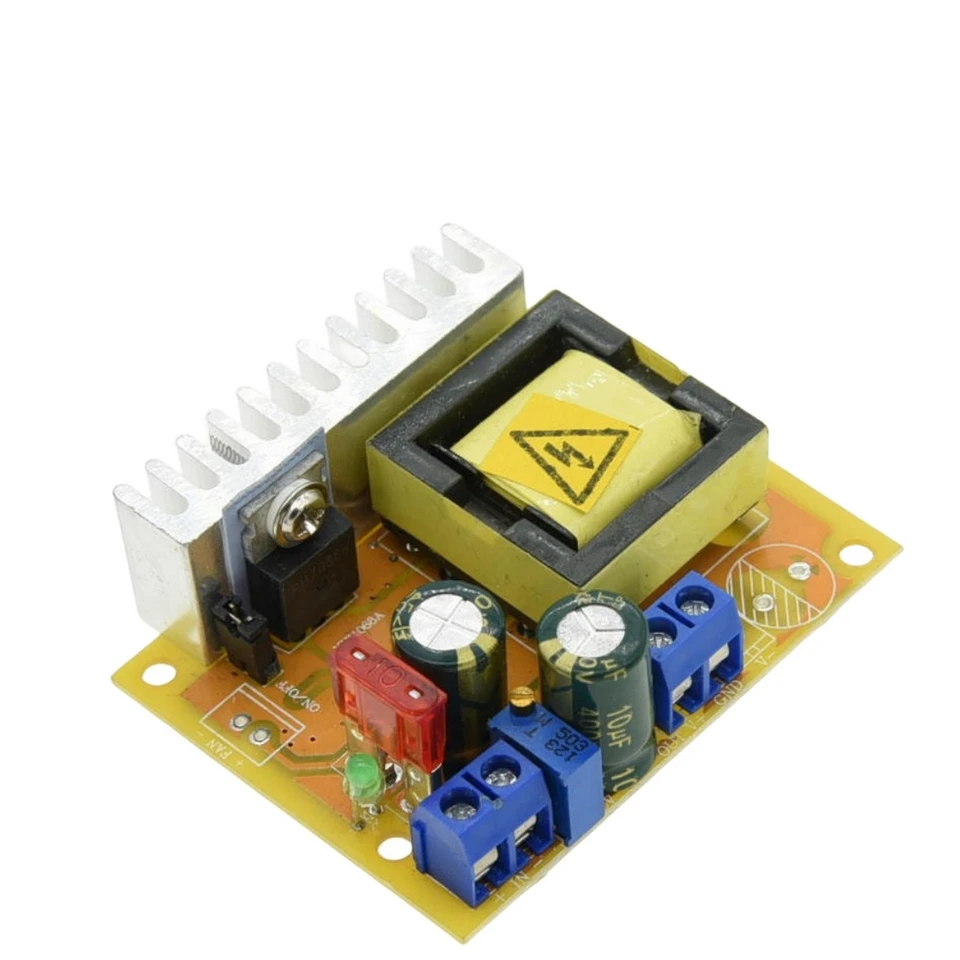

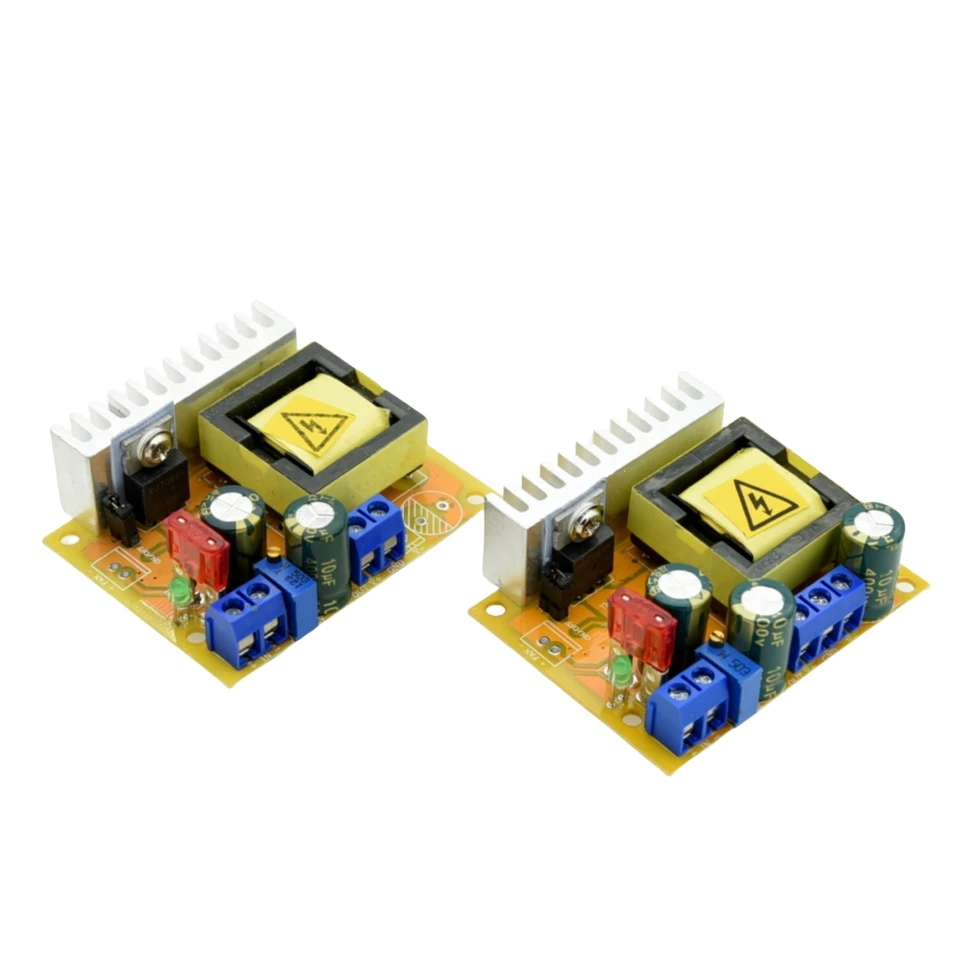

Aplicaciones:1, carga de condensador, potencia de pistola electromagnética.2, para su equipo electrónico, fuente de alimentación, puede configurar el voltaje de salida con el voltaje de su sistema.3, potencia de prueba de presión, potencia del tubo incandescente.4, caza, control de roedores.Versión 1: +45-390V salida única:

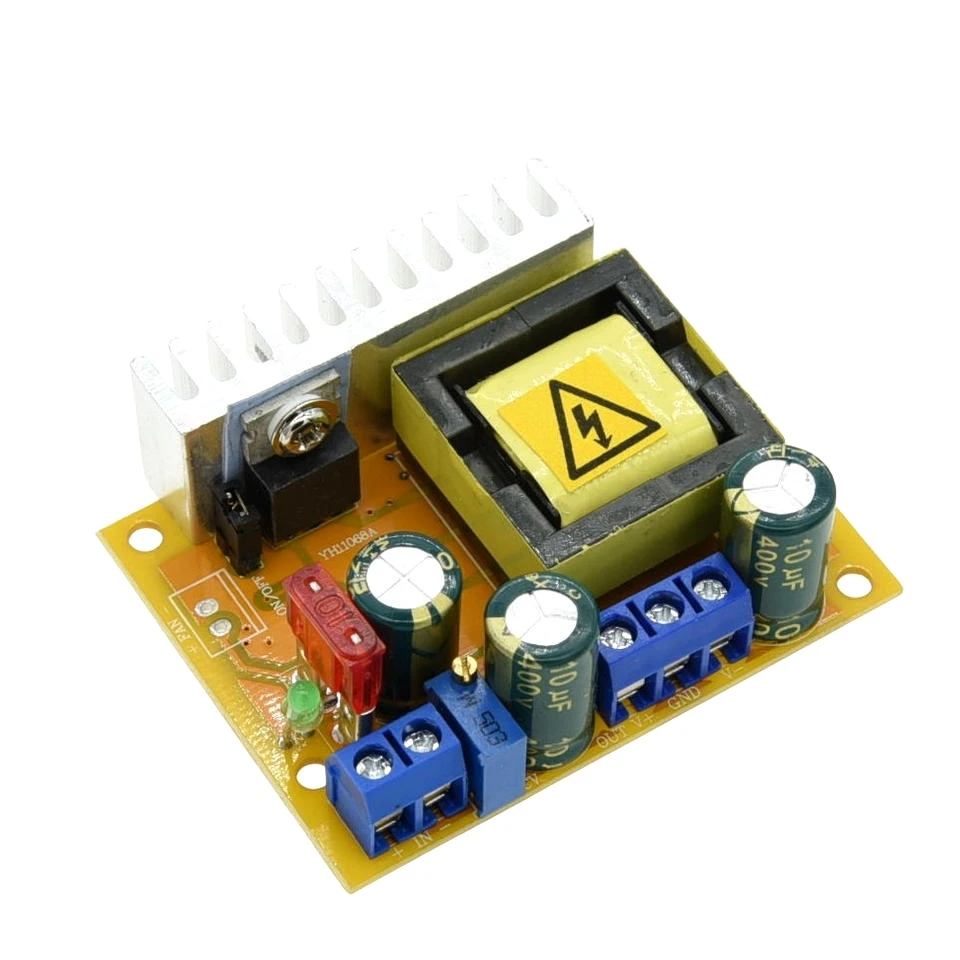

Versión 2: Salida dual positiva y negativa de 45-390 V. El voltaje de salida más alto es 780 V:
