Convertidor USB TTL conmutador para electrónica y placas

Análisis general del producto

En el banco de pruebas, este convertidor USB a TTL conmutable 3.3V/5V es, ante todo, una herramienta de depuracion y programacion rapida: conectas el USB al ordenador, eliges la tension logica con el jumper, y llevas TX/RX a tu microcontrolador. Lo que para mi marca la diferencia frente a adaptadores mas “simples” es precisamente esa conmutacion por jumper, porque en campo y en prototipado no siempre tienes el mismo ecosistema: he pasado de placas de 3.3V (ESP32 y derivados) a entornos tipicos de 5V (Arduino clasico) y el error de nivel suele ser el fallo mas tonto (y el mas caro) cuando uno va con prisa.

Lo he usado en sesiones de desarrollo con pausas cortas y diagnostico inmediato: conectas, ves si el puerto serie “respira” con los LEDs TXD/RXD, y en minutos detectas si el problema esta en la comunicacion (cruce de TX/RX, reinicio del micro, cableado) o en el firmware.

Calidad de materiales y construccion

Con la informacion disponible, es un modulo compacto (mencionan 55 mm x 16 mm) orientado a uso de prototipo mas que a integrarlo en un equipo cerrado. En la practica, este formato suele venir con placa de circuito impresa basica y elementos de bajo coste, y eso se traduce en que su “robustez” depende mas del cableado y del sistema donde lo montas que del propio modulo.

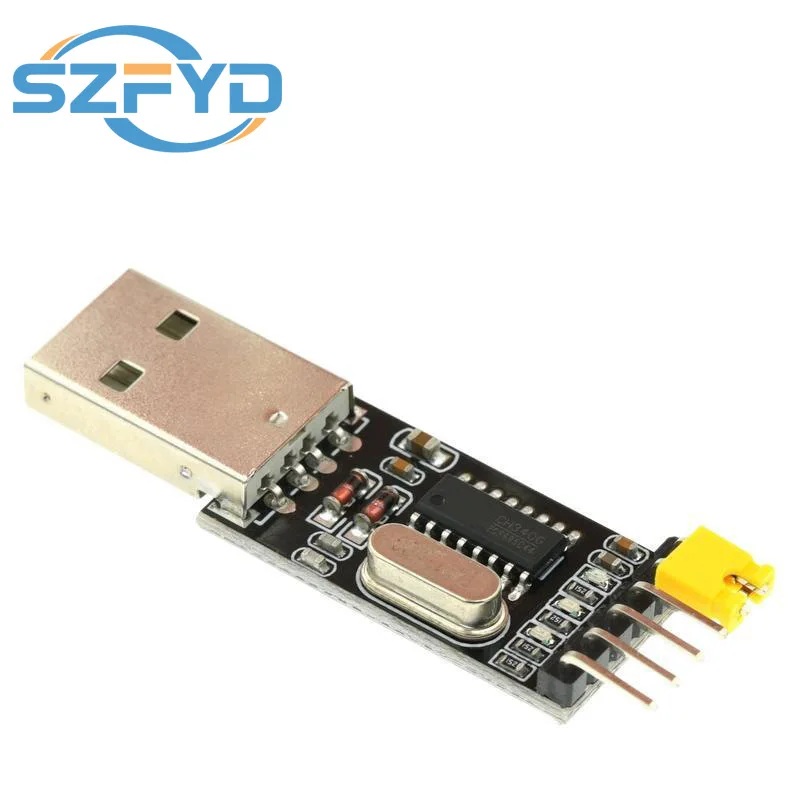

El componente clave de construccion aqui es el chip CH340G, y el enfoque del fabricante: incluir indicadores LED y un conmutador por jumper para los niveles. El jumper, bien usado, evita que dependas de suposiciones sobre la tension; pero tambien es un punto que conviene tratar con criterio: si se suelta o si lo mueves con el equipo energizado, puedes provocar estados de comunicacion erraticos. Yo lo considero un elemento “operacional”: lo toca la mano durante el desarrollo, no lo sometas a tirones de cable ni a vibraciones de transporte sin una sujecion correcta.

Funcionalidad y rendimiento en campo

El rendimiento que puedes esperar de un convertidor asi lo determina la combinacion de tres cosas: nivel logico correcto, linea serie bien conectada y compatibilidad de drivers/deteccion.

• Nivel logico (3.3V/5V): el jumper te permite trabajar con placas de 3.3V (como ESP32) o 5V (Arduino Uno clasico). En mis pruebas, cuando el nivel es el correcto, la depuracion se vuelve lineal: compilas, cargas, y si falla, ya sabes que el origen no es “un desajuste de electrica” sino otra causa (por ejemplo, baud rate, resets o wiring). Cuando el nivel esta mal, suelen aparecer sintomas tipo: no entra en modo de programacion, el monitor serie no muestra nada o los tiempos no encajan. Este modulo ataca directamente ese problema.
• TX/RX con LEDs: los LEDs PWR, TXD y RXD son muy utiles cuando estas lejos de herramientas sofisticadas. He estado en el “ritual” de depurar un equipo en una sala improvisada (mesas, cables sobre la lona, tiempo limitado), y el hecho de ver TXD/RXD parpadear mientras interaccionas con el programa te ahorra horas: si el micro transmite y el PC no “responde”, te centra la busqueda.
• Velocidad serie: indican hasta 3 Mbps y mencionan 115200 baudios como referencia habitual. Para proyectos reales, esto te deja margen para firmware de depuracion con logs sin que te limite inmediatamente. Aun asi, el punto practico es que no todos los setups de micro funcionan igual a maxima velocidad; lo habitual es que ajustes el baud rate en el IDE a lo que soporta tu placa.

Contexto real que se repite: rutas de montaje y pruebas fuera de casa no son “laboratorio perfecto”. En una jornada de senderismo tecnico y pruebas de un pequeño sistema embebido (sensores + micro para logging), el ordenador de desarrollo se queda en un punto fijo y el montaje se mueve. En esos casos, uno tiende a usar el modulo como herramienta de “parche”: conectas, confirmas alimentacion (LED PWR), pruebas que la linea serie habla (LEDs TXD/RXD), y si algo no cuadra, corriges el cableado. Este tipo de modulo encaja bien en esa filosofia porque el feedback visual es rapido y no exige instalar instrumentos.

Limitacion importante (y que hay que respetar): es TTL, no RS232. He visto equipos industriales con RS232 “de toda la vida” y el error comun es intentar conectar directo esperando que “alguna proteccion lo arregle”. Aqui la descripcion lo deja claro: si tu entorno es RS232, necesitaras conversor adicional. En campo, esa equivocacion puede dejar el sistema inutil o, como minimo, obligarte a reconfigurar y perder el ritmo de diagnostico.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Conmutacion de 3.3V/5V por jumper: elimina el fallo mas habitual de depuracion cuando mezclas microcontroladores con distintas tensiones logicas.
• Indicadores LED (PWR/TXD/RXD): facilitan el diagnostico rapido sin osciloscopio ni analizador de protocolos.
• Chip CH340G y compatibilidad general: para muchos ordenadores, es una via directa para tener el puerto listo con pocos problemas de instalacion.

Aspectos mejorables (desde el punto de vista tecnico-practico)

• Gestion del jumper y ergonomia real: el jumper funciona, pero no siempre es comodo si lo usas con guantes o en condiciones de campo. Yo prefiero sistemas que aseguren una seleccion mas “click” o con acceso mejorado, porque el error humano existe aunque la electronica este bien.
• Proteccion y robustez del cableado: al ser un modulo pensado para prototipado, lo habitual es que las conexiones dependeran bastante de cables y conectores. En entornos con movimiento, cuida el strain relief y evita que TX/RX queden “en tension” con el conector.
• Limitacion por no ser RS232: es coherente con el tipo de producto, pero a veces uno lo compra pensando “convertidor USB en serio para cualquier equipo”. La realidad es que, si tienes maquinaria industrial RS232, vas a necesitar un adaptador extra de nivel.

Veredicto del experto

Para desarrollo de microcontroladores y depuracion basica en prototipado, este convertidor USB TTL conmutador 3.3V/5V con CH340G me parece una eleccion razonable: resuelve el cuello de botella mas frecuente (nivel logico) y te da feedback visual suficiente (TXD/RXD) para acortar iteraciones. Donde no encaja es donde mucha gente se equivoca: si tu sistema es RS232, no es plug-and-play; necesitas conversion de niveles adicional.

Mi recomendacion practica es sencilla: usa el jumper solo cuando sea seguro segun como tengas cableada la placa, verifica cruce TX/RX (y masa si aplica) antes de cargar firmware, y mantén el modulo fijo durante pruebas para evitar cambios accidentales. Con ese uso, se convierte en una herramienta de banco muy eficiente y suficientemente “de campo” para el ciclo de programacion-depuracion que toca en prototipos.
