Descripción

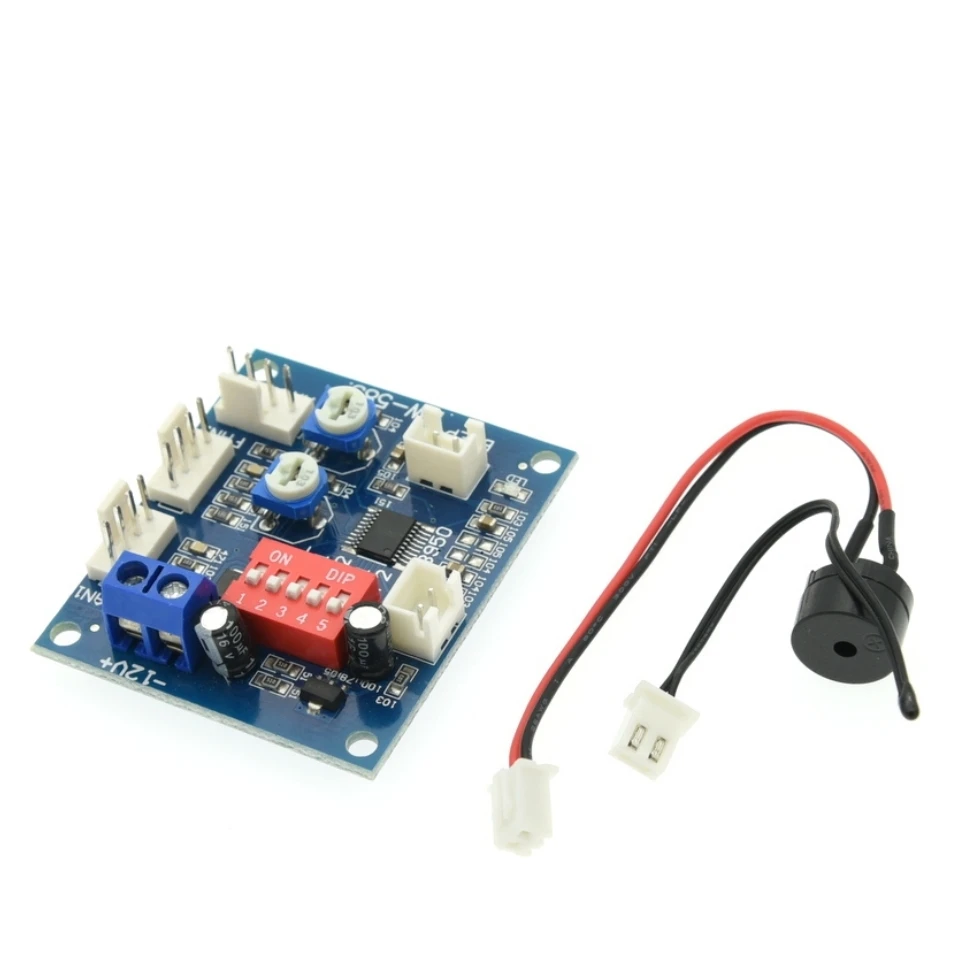

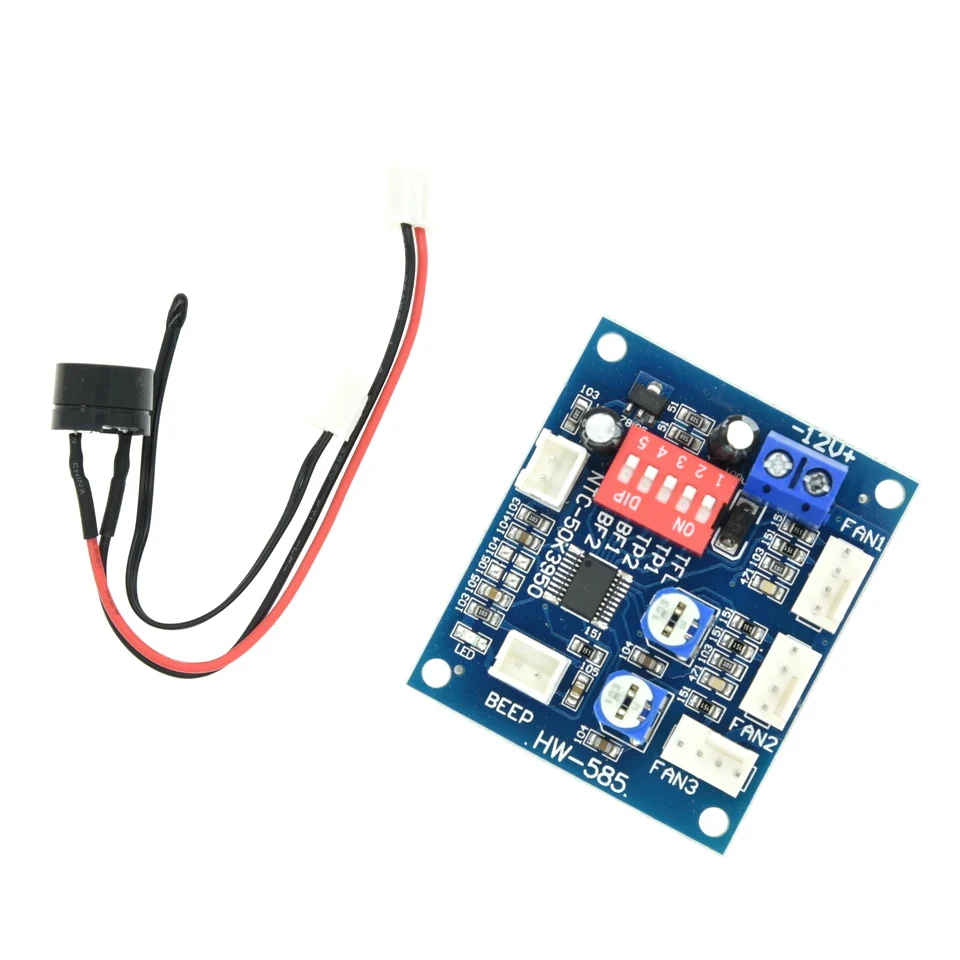

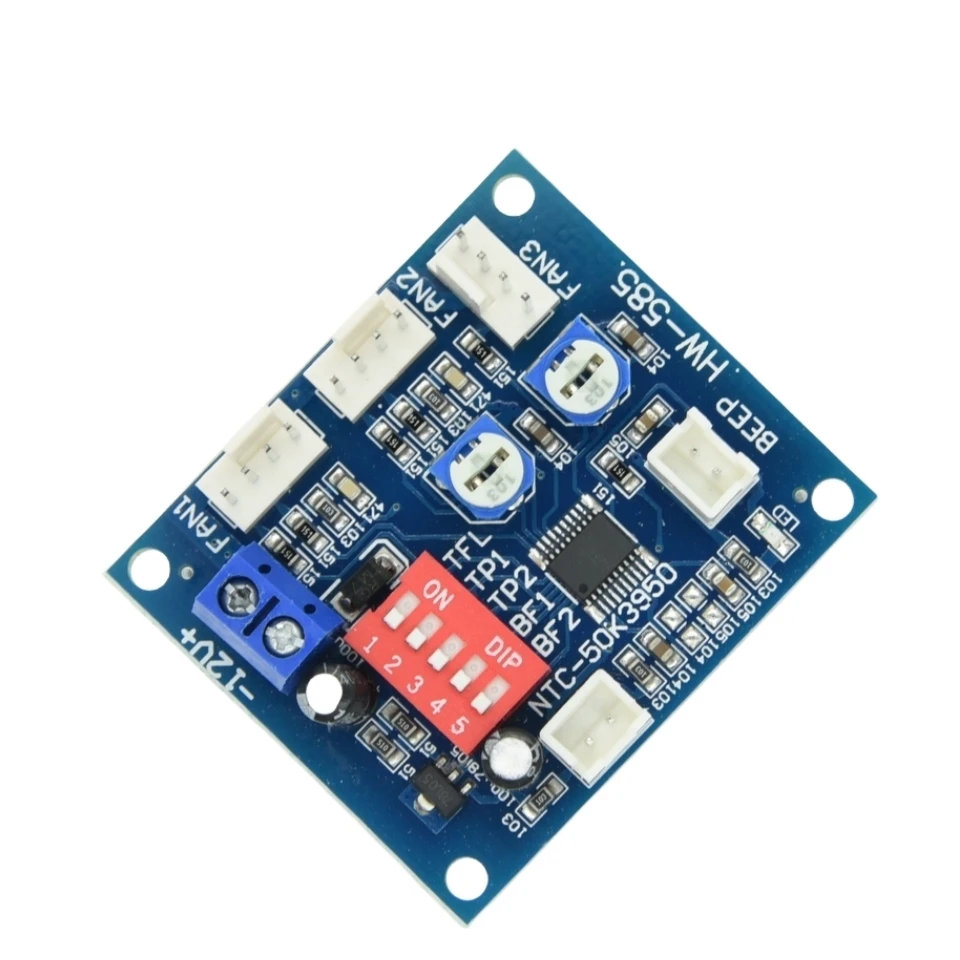

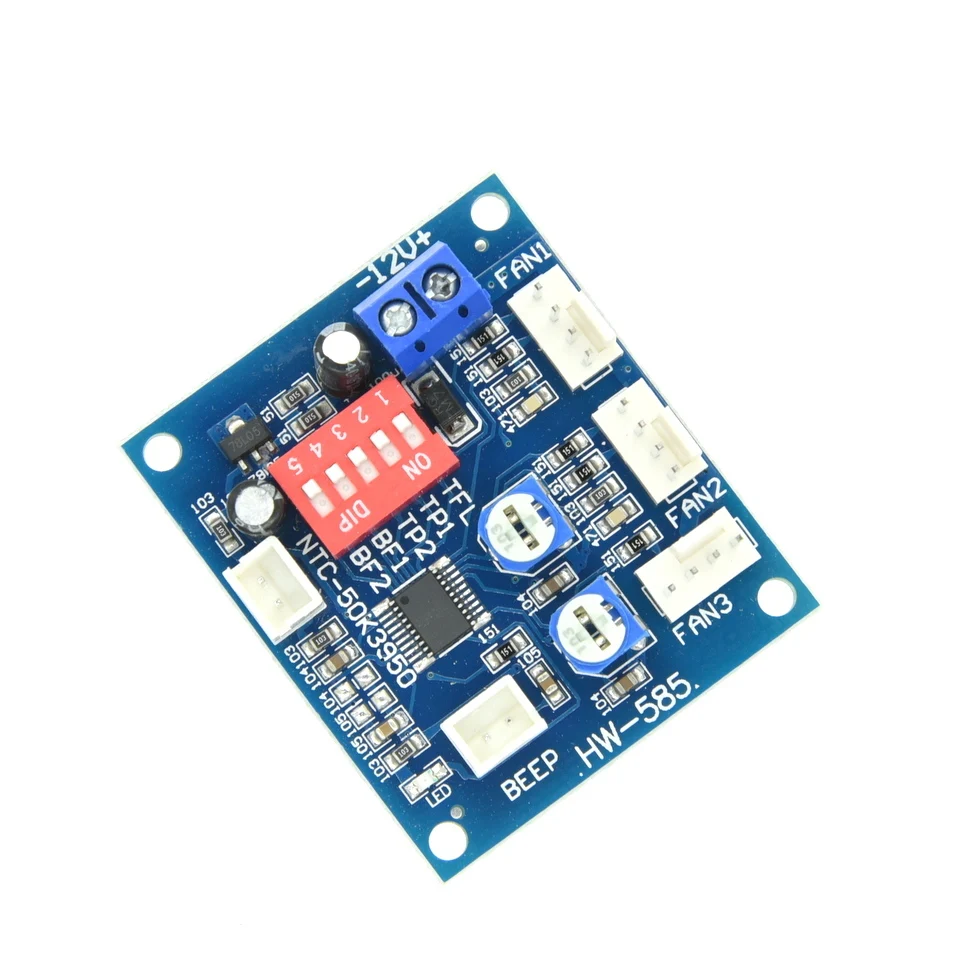

Refrigeración por computadora ventilador PWM de cuatro cables control automático de temperatura control de velocidad control de temperatura de 1 canal manual de 2 canales

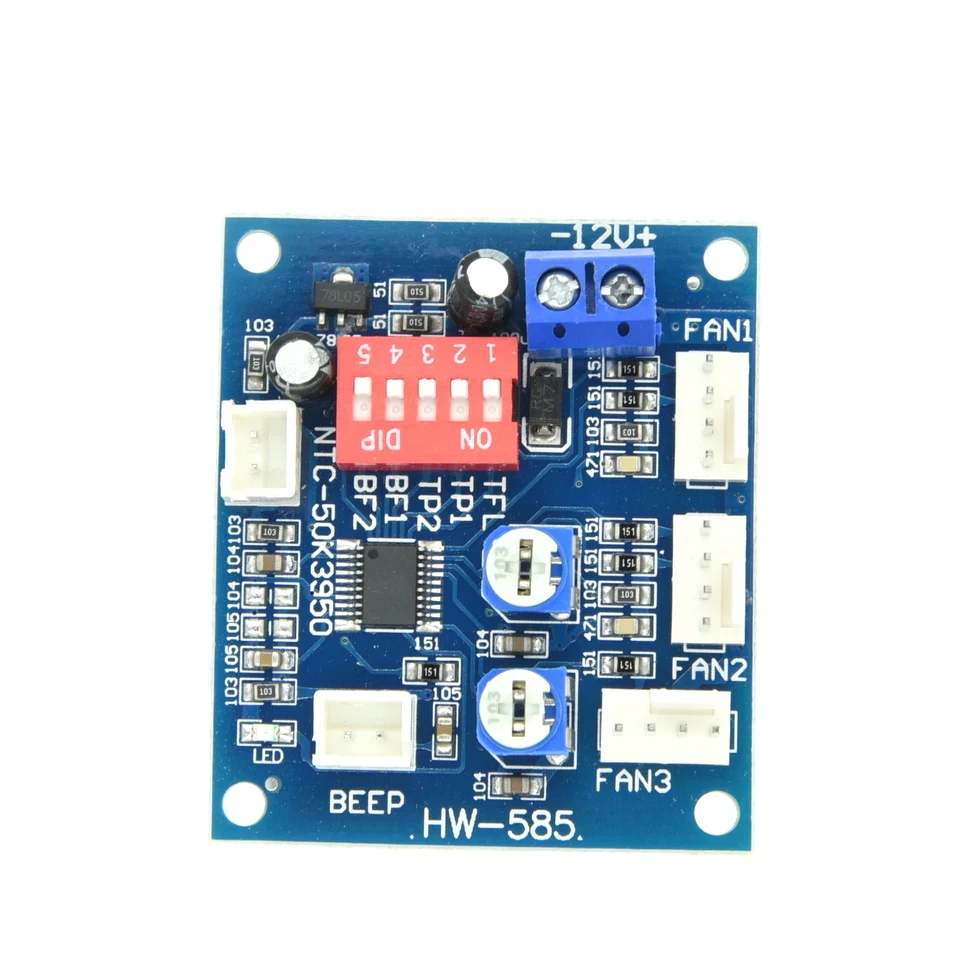

Descripción del interruptor de configuración de funciones:
TFL (No.1): La configuración mínima PWM del canal de control de temperatura.El PWM mínimo FAN1 es un 40 % en estado ON y el PWM mínimo FAN1 es un 20 % en estado OFF.
TP1 TP2 (No.2, 3): El canal de control de temperatura controla la zona de temperatura.Los ajustes específicos son los siguientes (requerido con sonda de temperatura):
Temperatura de aceleración TP1 TP2 temperatura de velocidad máxima
APAGADO 35°C 45°C
ENCENDIDO APAGADO 40°C 55°C
APAGADO EN 50°C 70°C
ENTRADA EN 60°C 90°C
Por debajo de la temperatura de aceleración, la salida es a la velocidad más baja.Cuando la temperatura excede la velocidad máxima, siempre se emite a máxima velocidad.
BF1 BF2 (No.4, 5): Corresponde al interruptor de función de alarma de parada FAN1 FAN2.Cuando se enciende el ventilador correspondiente, el ventilador del canal se detendrá y sonará el controlador (requiere un timbre) para encender la alarma.La alarma se elimina automáticamente.Si tanto BF1 como BF2 están ENCENDIDOS (ON), uno o ambos FAN1 como FAN2 se detendrán y el controlador emitirá una alarma.
Parámetros básicos:
Tamaño del tablero: largo, ancho y alto 50 mm * 43 mm * 13 mm,
Posición del orificio de posicionamiento: 44 mm * 37 mm,
Diámetro: 3 mm
Voltaje de funcionamiento: DC12V
Capacidad de carga del circuito: corriente de salida máxima de 5 A por bus, corriente del bus de hasta 9 A
Rango de salida: 20%-100% o 40%-100% de la primera vía (TFL=ON)
Segundo y tercer camino 10%-100%
Nota: El rango anterior es solo el rango PWM y el efecto de control real del ventilador variará según el ventilador.
Parámetros de la sonda de temperatura: 50K B=3950
Error de temperatura de control de temperatura: según el error de la sonda de temperatura, generalmente 3-5%
Velocidad mínima de alarma de parada: 700-800 rpm
