Análisis general del producto
Este divisor de potencia de ocho vías está pensado para repartir una señal de RF entre varios equipos o líneas dentro de una instalación de 50 Ω. Su utilidad principal está en sistemas fijos, armarios de comunicaciones y bancos de pruebas donde interesa ordenar las conexiones y alimentar varias ramas desde una misma entrada. No es un amplificador: cada salida recibe menos potencia que la señal de entrada, y el nivel disponible debe calcularse antes de incorporarlo al sistema.
El rango de 500 a 3000 MHz cubre distintas aplicaciones de radiofrecuencia, pero no lo hace compatible automáticamente con cualquier equipo SMA. También deben coincidir la banda de trabajo y la impedancia. En una instalación GNSS conviene confirmar, además, que el sistema admite la pérdida añadida y que no requiere paso de corriente continua hacia antenas activas: ese comportamiento no queda especificado y no debe darse por supuesto.
Calidad de materiales y construcción

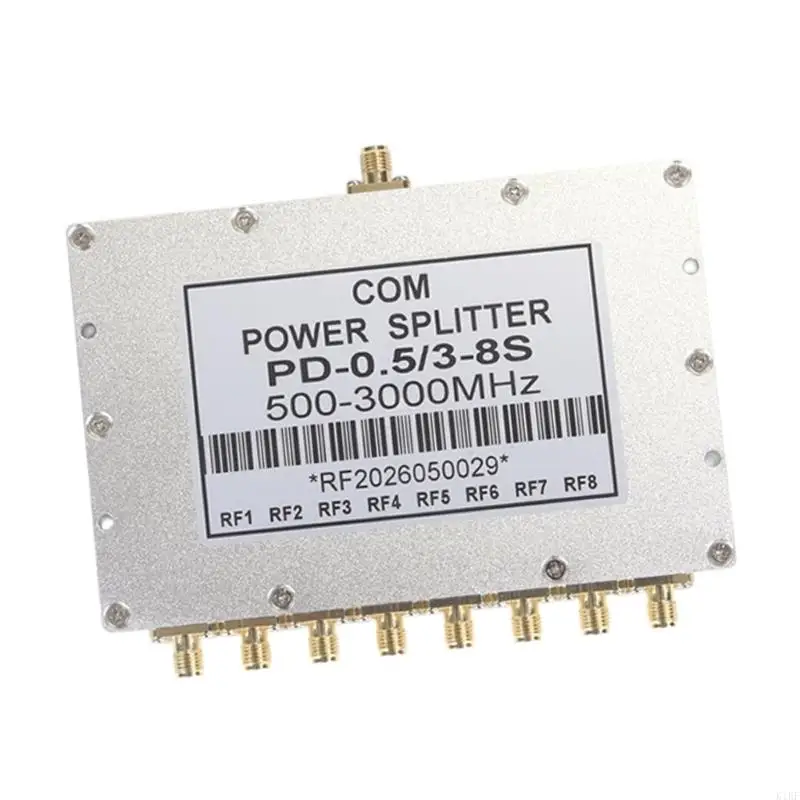

La carcasa metálica ofrece una base razonable para proteger el conjunto y fijarlo a un panel o bastidor. El acabado plateado arenado y el cuerpo conductor son adecuados para un componente destinado a montajes técnicos, aunque no permiten concluir por sí solos que sea estanco al agua, resistente a la corrosión o apto para exposición prolongada a salpicaduras. No consta una clasificación IP, así que lo trataría como un elemento de instalación protegida, no como un accesorio para llevar expuesto en el exterior.

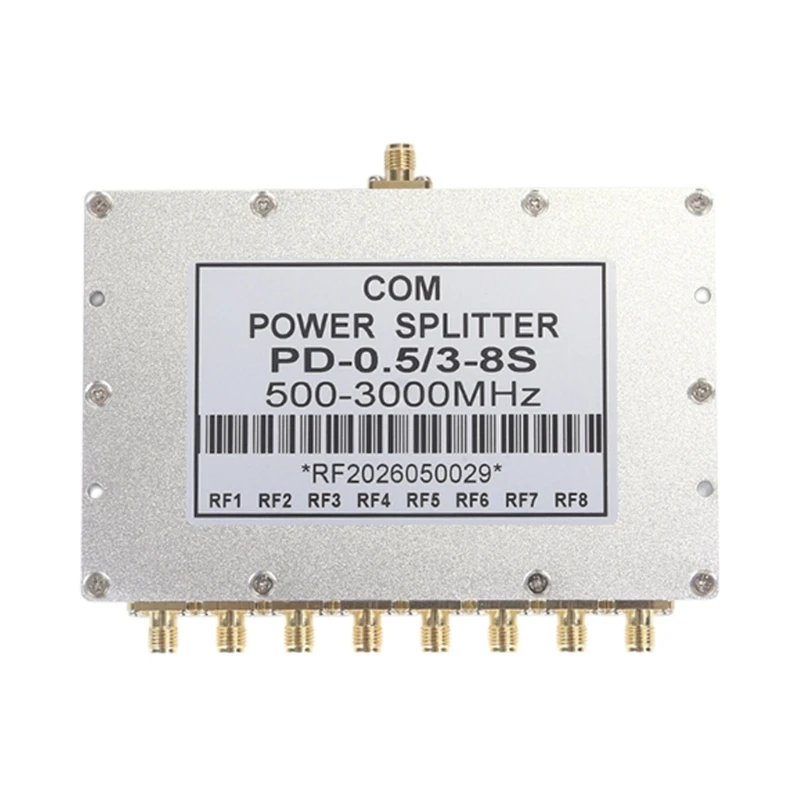

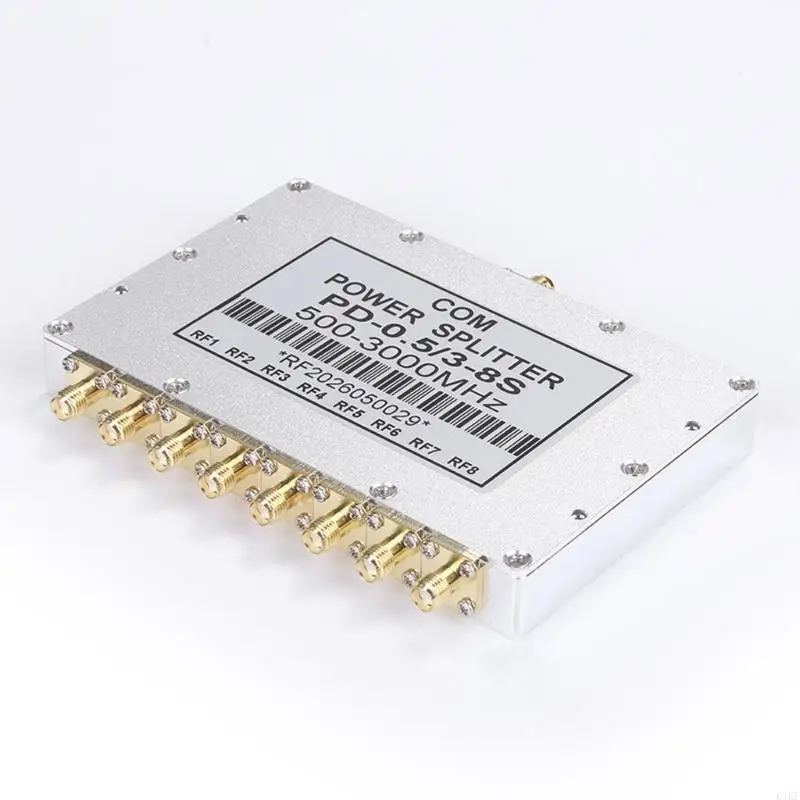

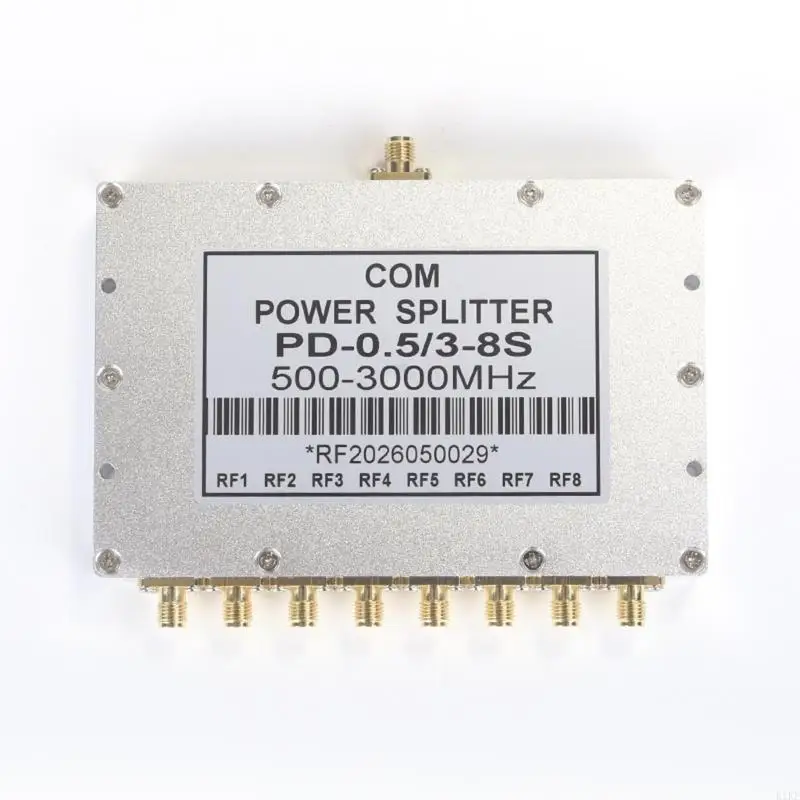

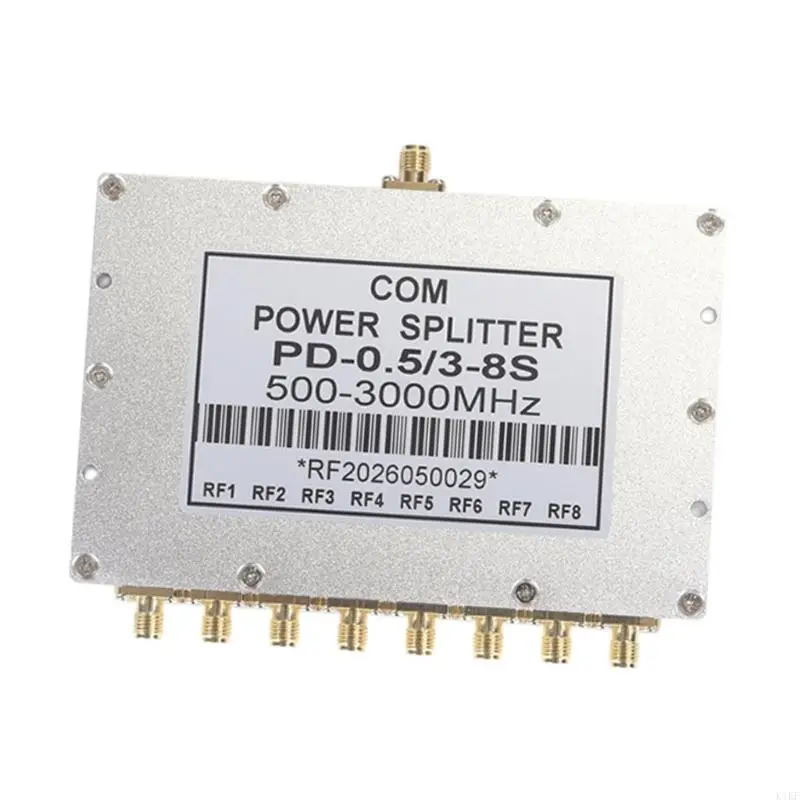

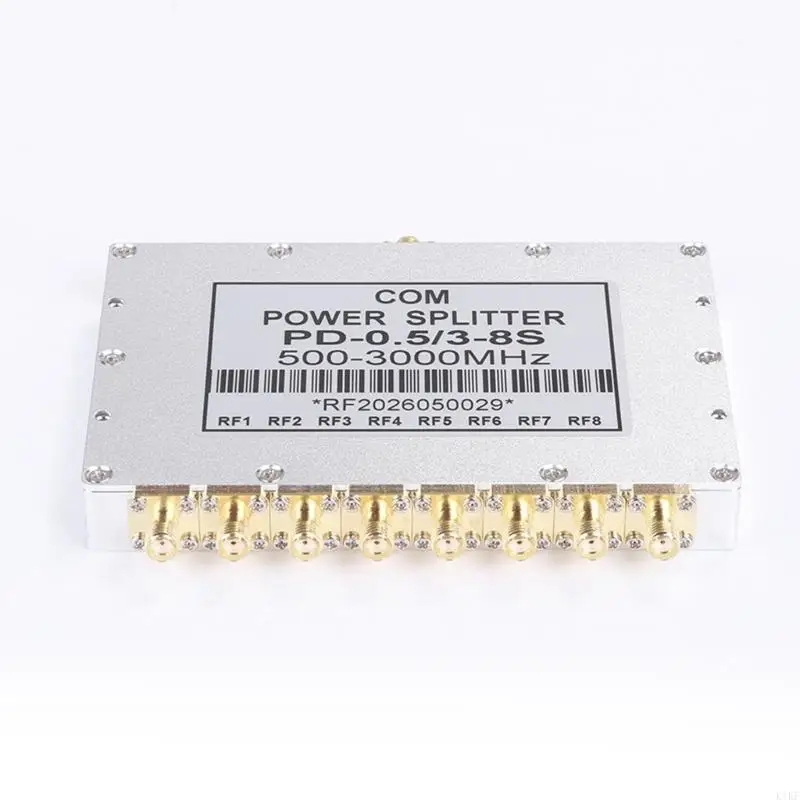

Los nueve conectores SMA hembra —una entrada COM y ocho salidas numeradas— facilitan identificar las ramas y reducen errores al cablear. En este formato, el cuidado de las roscas importa: una conexión cruzada o excesivamente apretada puede dañar el conector y comprometer la continuidad eléctrica. Los orificios laterales permiten sujetar el cuerpo, una ventaja práctica si se monta en una caja o panel y se quiere evitar que el peso de los cables recaiga sobre los SMA.
Funcionalidad y rendimiento en campo
La pérdida indicada es de 10,2 dB en total, incluidos los 9 dB aproximados que corresponden al reparto en ocho vías. Por tanto, antes de instalarlo calcularía el presupuesto de enlace de cada rama: si la señal de entrada ya llega justa, este divisor puede dejar margen insuficiente en las salidas. La pérdida real del conjunto de cableado también dependerá de la longitud, calidad y estado de los latiguillos, así como de la frecuencia de trabajo.
El equilibrio de amplitud de ±0,5 dB es útil cuando se busca que las salidas entreguen niveles parecidos. El aislamiento especificado entre puertos ayuda a limitar la interacción entre ramas, aunque no elimina todos los efectos de una instalación mal terminada. Mantendría sin uso las salidas libres con terminaciones de 50 Ω adecuadas y comprobaría el VSWR del sistema completo, no solo el del divisor.
En una bancada de comunicaciones o durante la preparación de un sistema en un vehículo, los puertos numerados y la fijación al panel pueden simplificar el mantenimiento. Para una ruta de montaña con lluvia, barro y vibraciones, en cambio, no lo dejaría suelto ni expuesto: lo alojaría en una caja apropiada, con alivio de tensión para los cables y las conexiones protegidas. El intervalo de funcionamiento declarado, de −30 a +70 °C, es amplio para muchas instalaciones, pero no sustituye a una protección ambiental ni confirma resistencia a golpes, vibraciones o condensación.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Ocho salidas en un formato compacto y con numeración clara.
- Conectores SMA y adaptación a sistemas de 50 Ω.
- Equilibrio de amplitud especificado y valores de VSWR definidos.
- Carcasa metálica con orificios para montaje fijo.
Aspectos mejorables:
- No se indica la potencia máxima admisible; no conviene conectarlo a un transmisor sin confirmar ese límite con el fabricante.
- La pérdida total exige revisar cuidadosamente el margen de señal de cada salida.
- No se especifican estanqueidad, resistencia a vibraciones ni paso de corriente continua.
- La compatibilidad debe verificarse por frecuencia y configuración, no solo por el tipo de conector.
Veredicto del experto
Lo considero una solución práctica para distribuir una señal de RF en una instalación controlada, siempre que se acepte la pérdida de inserción y se confirme la potencia admisible antes de conectarlo. Lo montaría firmemente, con latiguillos adecuados y conexiones SMA limpias, y mediría los niveles en las salidas si el rendimiento es crítico. Para uso exterior, añadiría una caja protectora y evitaría que los cables ejerzan tensión sobre los conectores. La principal cautela no es su formato, sino la información que falta: sin límite de potencia y sin datos ambientales, no lo daría por válido para cualquier equipo o montaje de campo.
