Descripción
Descripción:

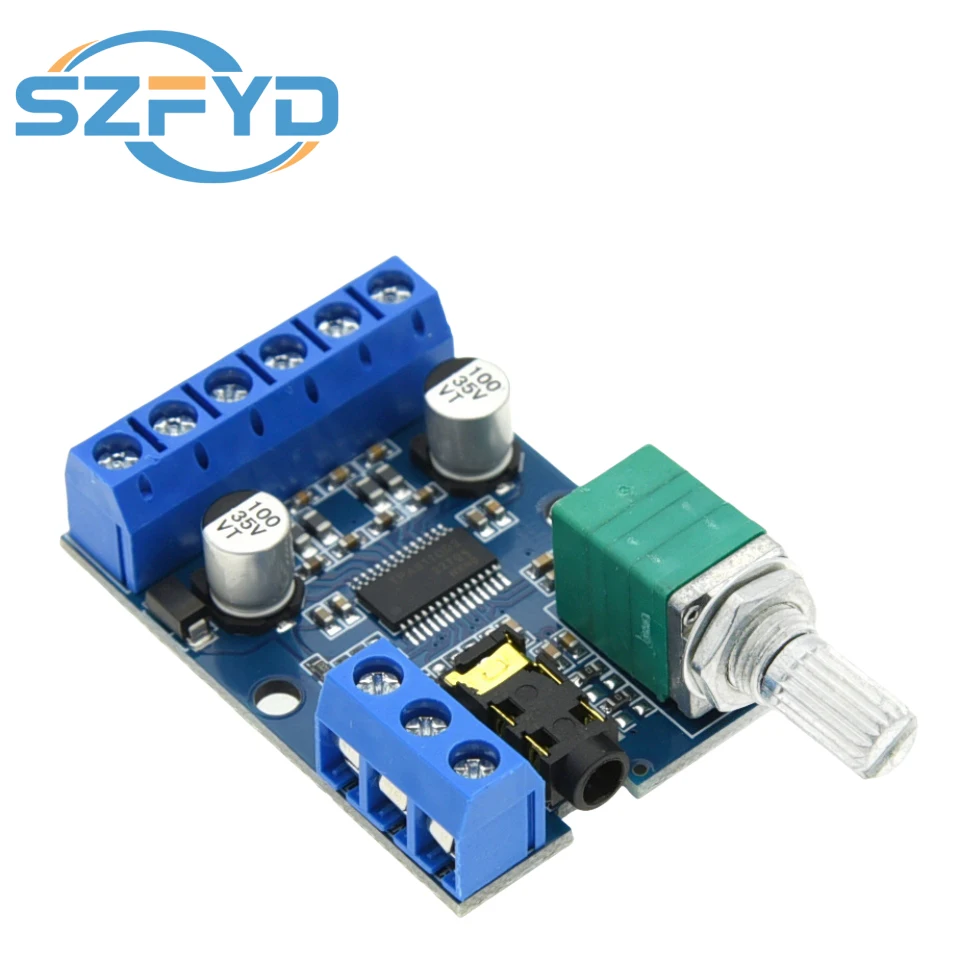

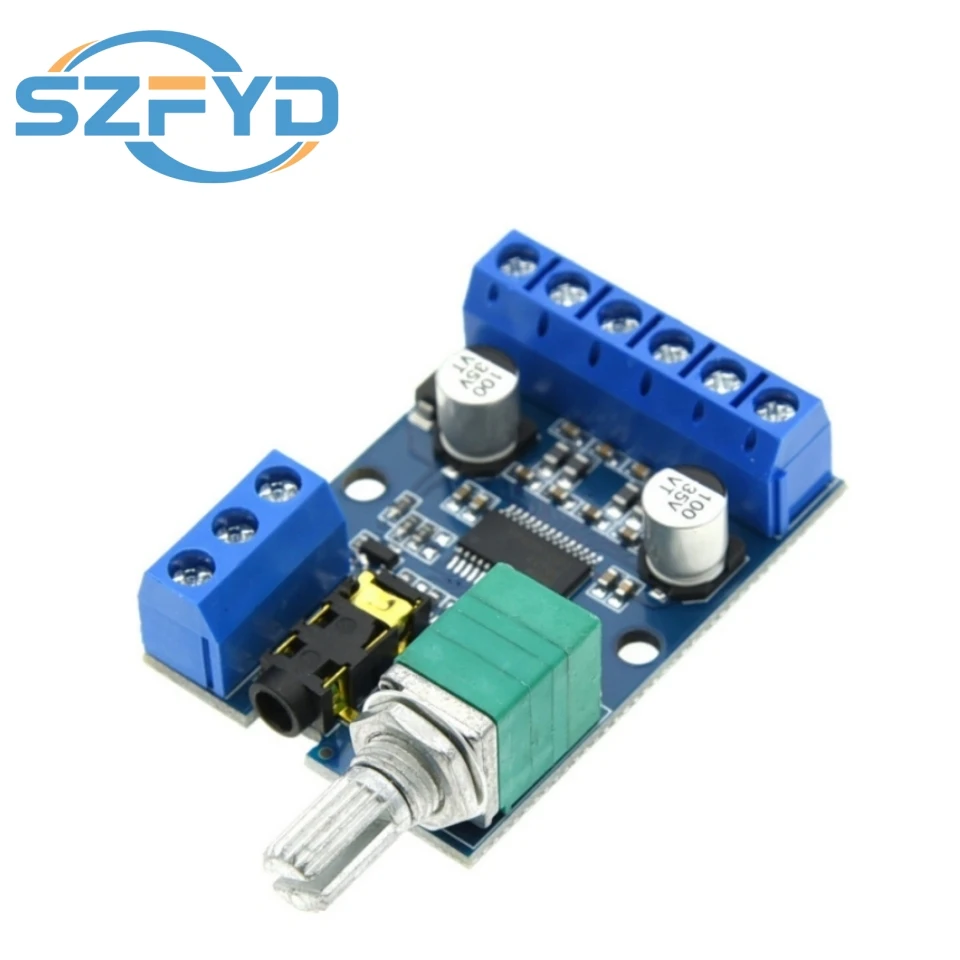

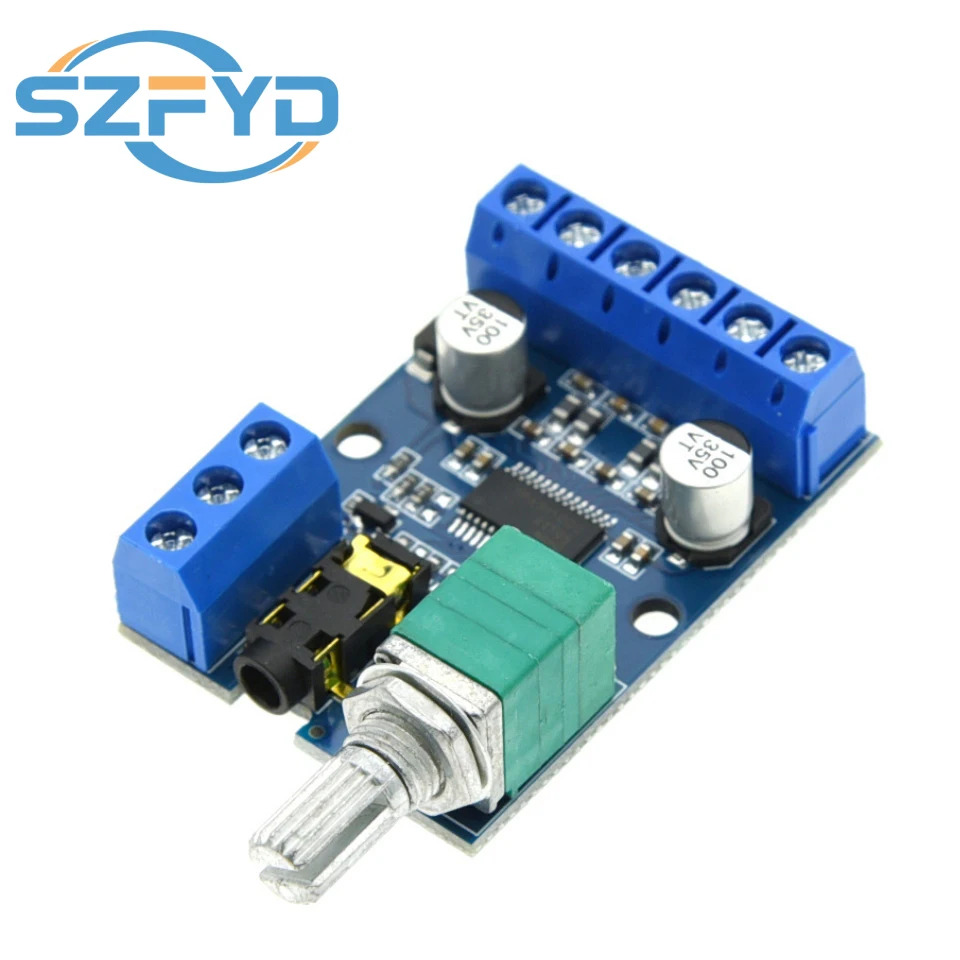

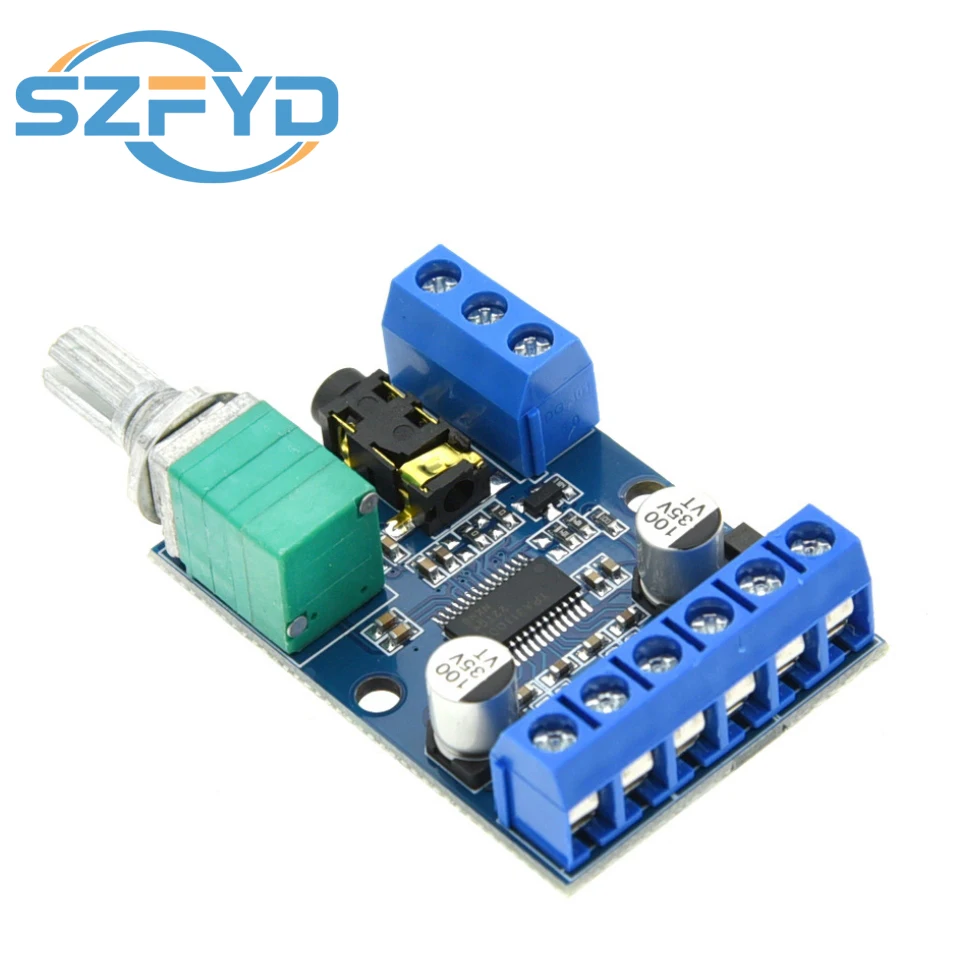

DY-AP3015 es un módulo de audio estéreo de alta potencia. Salida de señal de audio de dos canales. Módulo amplificador incorporado, por lo que se puede conectar directamente al altavoz. Es ideal para parlantes y transpondedores de bricolaje.
Características:
1.Ancho rango de voltaje de trabajo
2.Altavoces de varios tipos aplicables
3.Ajuste de perilla
4. Admite protección de conexión inversa
5. Admite protección contra cortocircuitos
6.Protección contra sobrecalentamiento con autorrecuperación
Parámetros:
1. Nombre del producto: Módulo amplificador de potencia estéreo DY-AP3015
2.Modelo:DY-AP3015
3. Voltaje de trabajo: CC 8 V-24 V.
4.Modo de trabajo: Clase D (PWM)
5.Canal: doble canal
6.Potencia de salida:
6.1.Potencia de salida 18W*2 a 12V 4ohm
6.2.Potencia de salida 10W*2 a 12V 8ohm
6.3.Potencia de salida 15W*2 a 16V 8ohm
6.4.Potencia de salida 20W*2 a 20V 8ohm
6.5.Potencia de salida 30W*2 a 24V 8ohm (¡Necesita agregar un disipador de calor adicional!)
7.Altavoz Match (30W ~ 150W):
7.1.4 ohmios a 8 V ~ 12 V
7.2.8 ohmios a 8 V ~ 24 V
8.Temperatura de trabajo:-40℃~85℃
9. Humedad de trabajo: 0% ~ 95% RH
10. Tamaño del módulo: 59*32*14mm
Pasos de uso:
1. Elija el altavoz correcto y conéctelo como se muestra en el diagrama de cableado.
2.Conecte a la fuente de alimentación derecha desde el terminal de entrada.
3. Conecte la señal de audio desde un conector de 3,5 mm o un terminal azul.
4.Prueba y uso.
Aplicación:
1.Altavoz modificado
2.Equipo amplificador
3.Reparar reemplazo
Nota:
1. La placa amplificadora de potencia debe estar lo más lejos posible de la señal WIFI (enrutador) para evitar interferencias de señal.
2. Voltaje de fuente de alimentación recomendado CC 8 ~ 24 V. El módulo se dañará si el voltaje de entrada es superior a 26 V.
3. El voltaje de entrada no puede superar los 12 V si se conecta un altavoz de 4 ohmios.
4. El voltaje de entrada no puede superar los 24 V si se conecta un altavoz de 8 ohmios.
5.Se recomienda utilizar una fuente de alimentación de 2A o superior.
6. Es necesario agregar un disipador de calor adicional si la potencia de salida es superior a 20 W * 2.
7. No utilice cables demasiado largos para evitar interferencias de señal.
8.Se recomienda utilizar un altavoz de más de 30W para evitar daños al altavoz.
9. Lea el manual de uso y la descripción antes de usarlo.
Paquete:
1 módulo amplificador de potencia estéreo DY-AP3015
