Análisis general del producto

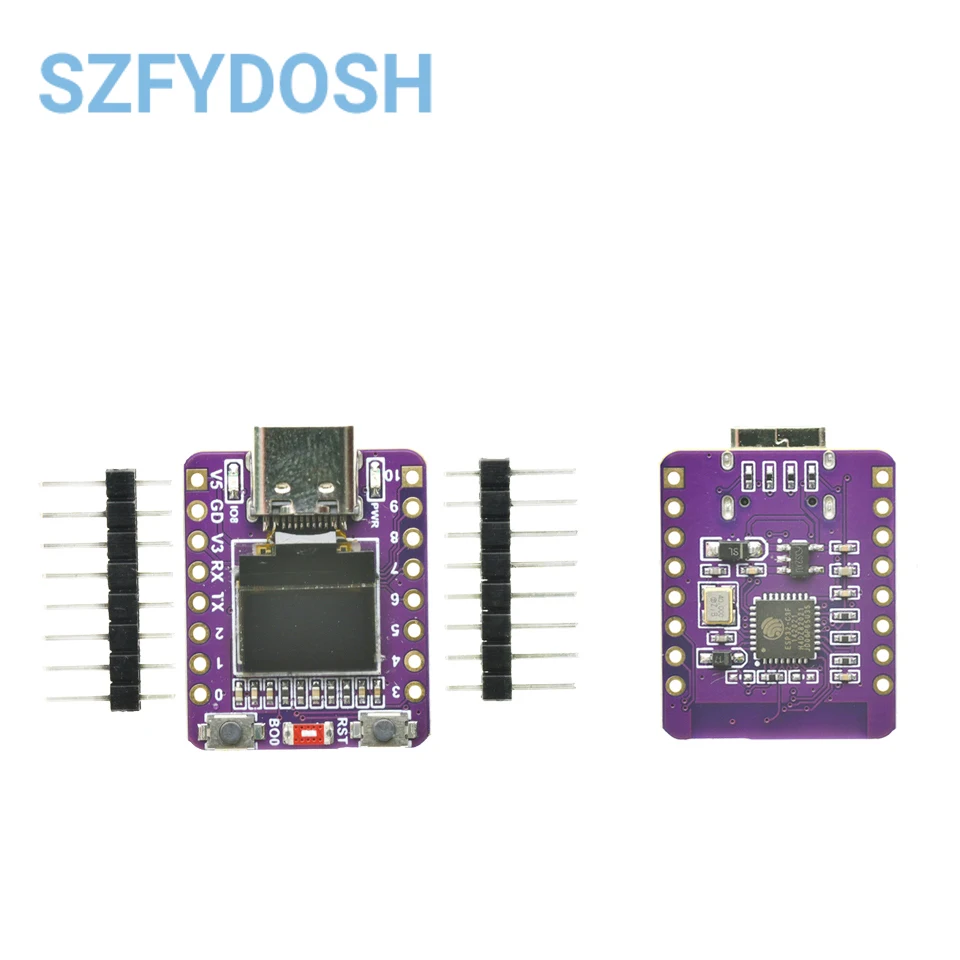

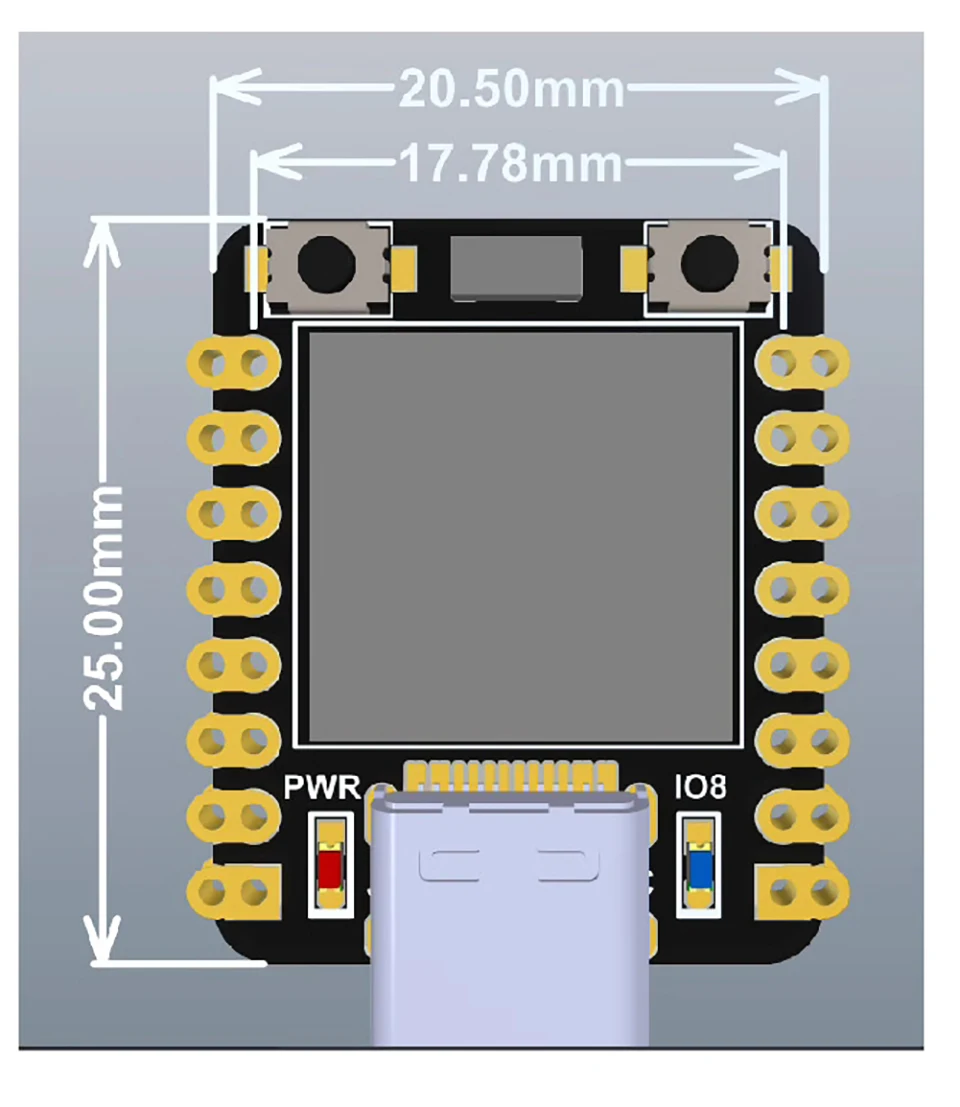

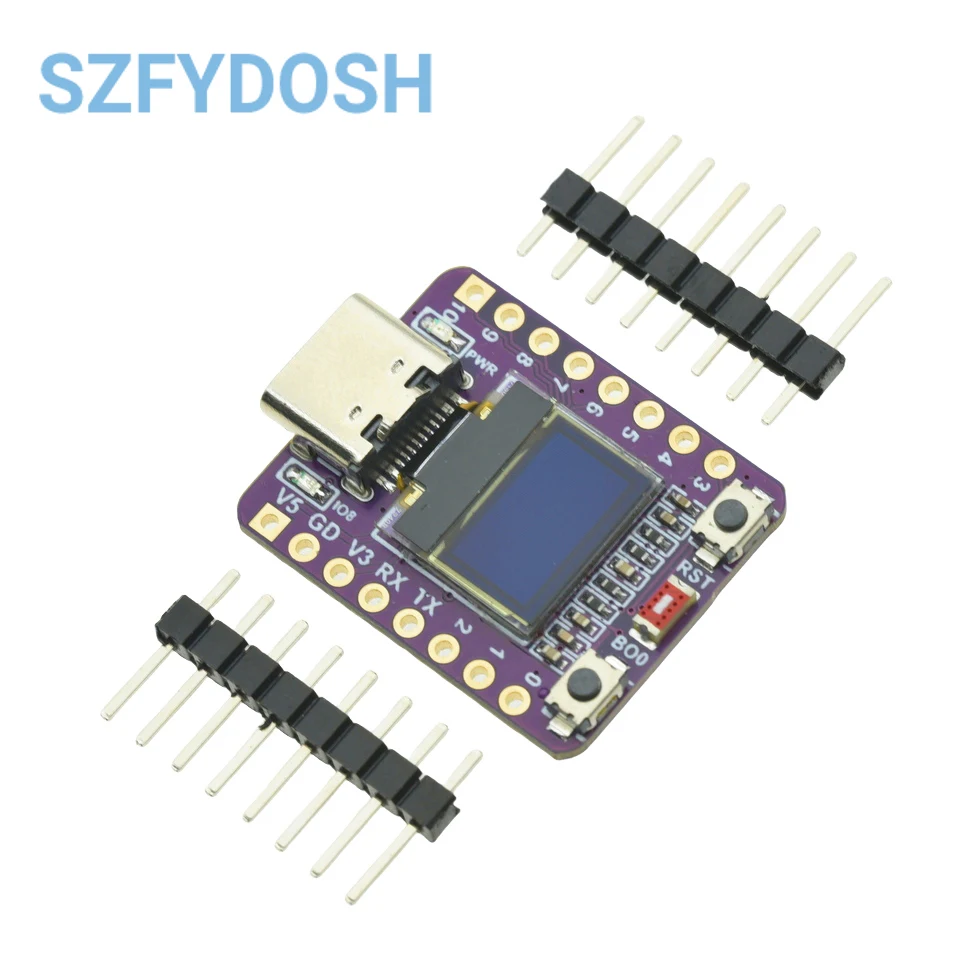

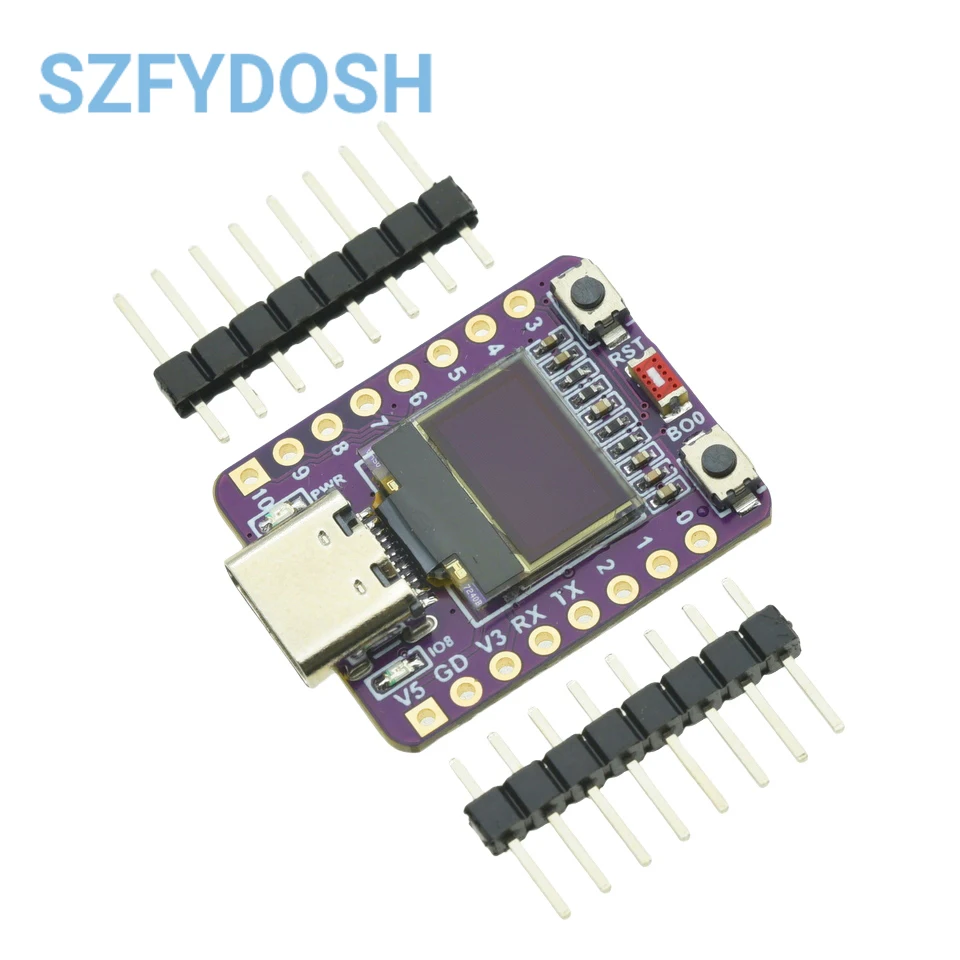

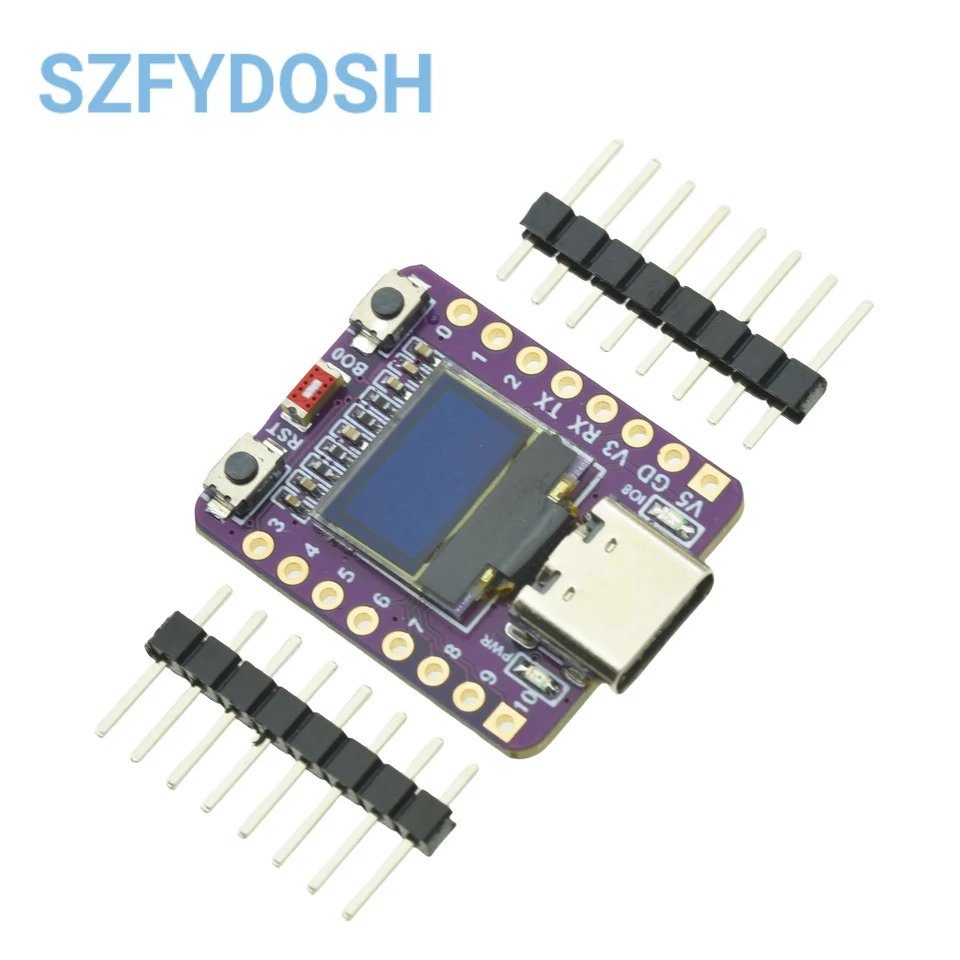

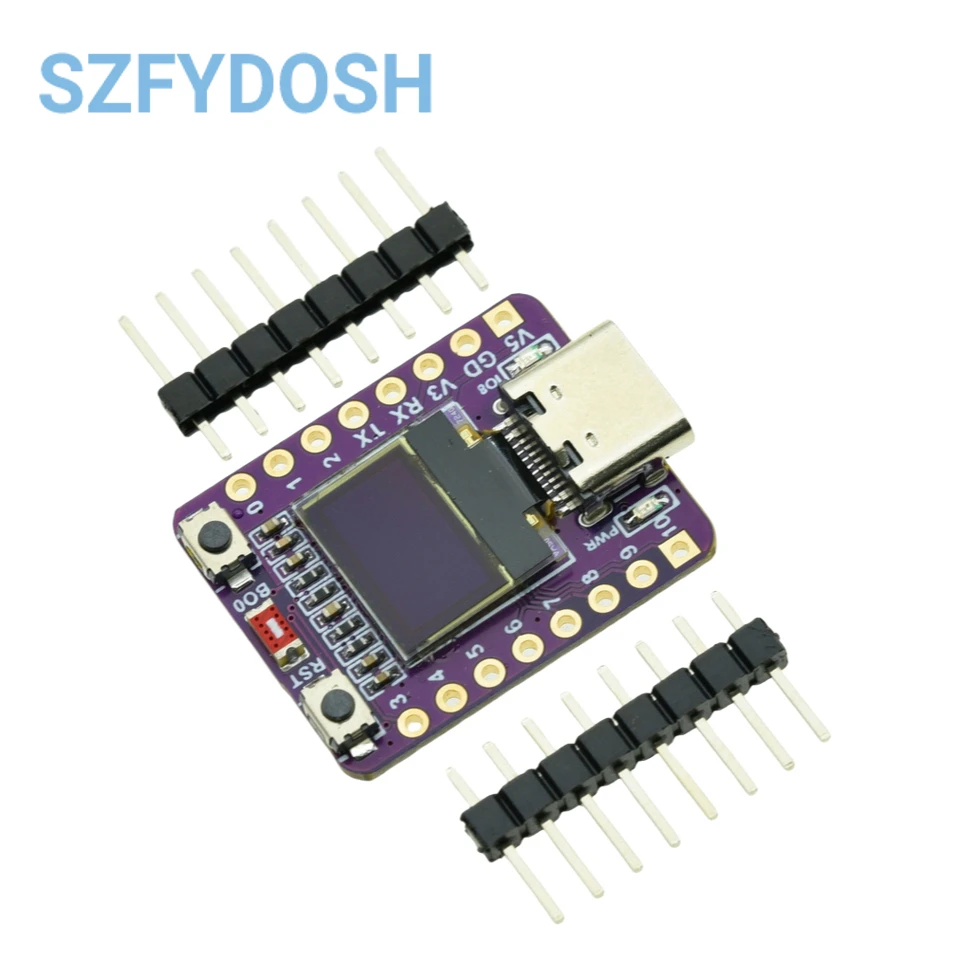

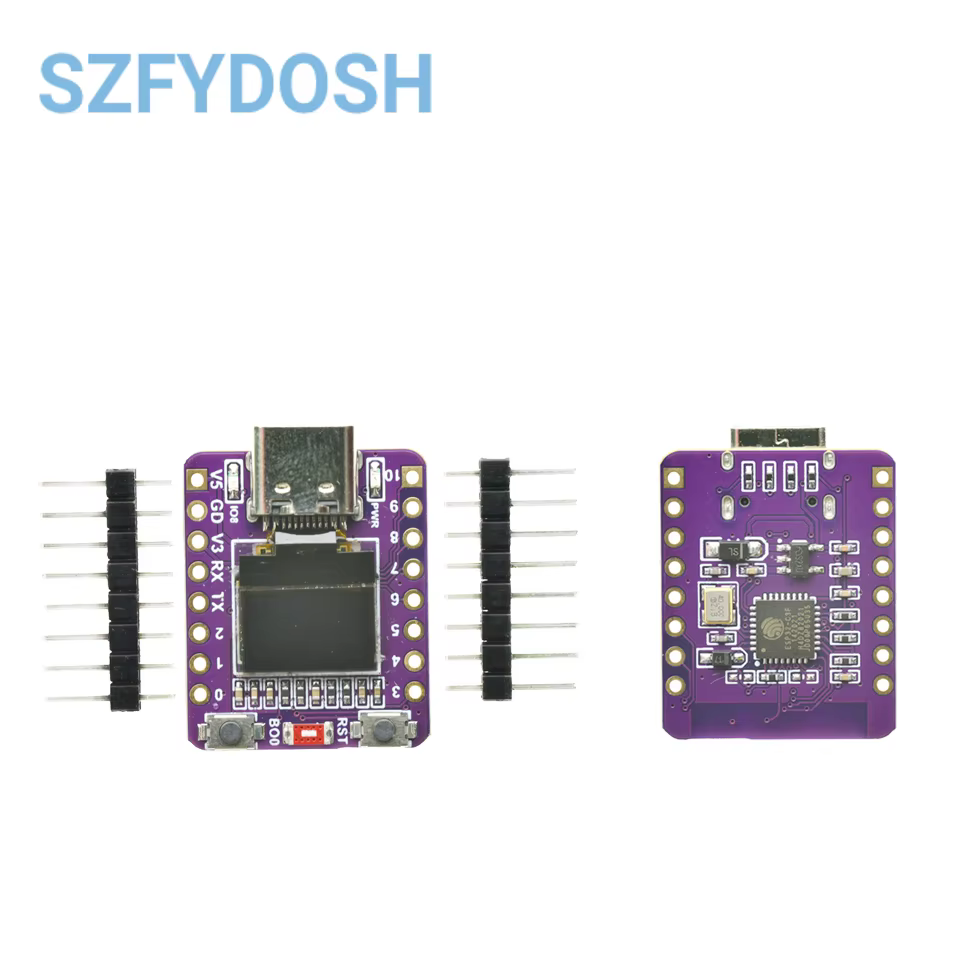

La placa de desarrollo OLED ESP32-C3 Supermini presenta un formato realmente reducido, pensado para integrarse en dispositivos donde el espacio es crítico. Su combinación de un microcontrolador ESP32-C3 con 4 MB de flash, una pantalla OLED de 0,42 pulgadas y una antena cerámica interna la posiciona como una solución tout‑en‑one para proyectos IoT que requieren visualización local y conectividad inalámbrica sin añadir componentes externos. En mi experiencia de campo, he utilizado este tipo de plataformas como núcleo de sensores portátiles para monitoreo ambiental en rutas de montaña y como interfaz de diagnóstico en equipos de comunicación táctica ligera. El tamaño reducido permite su inserción en bolsas de chaleco o en carcasa de dispositivos de mano sin generar un volumen significativo que afecte la movilidad.
Calidad de materiales y construcción

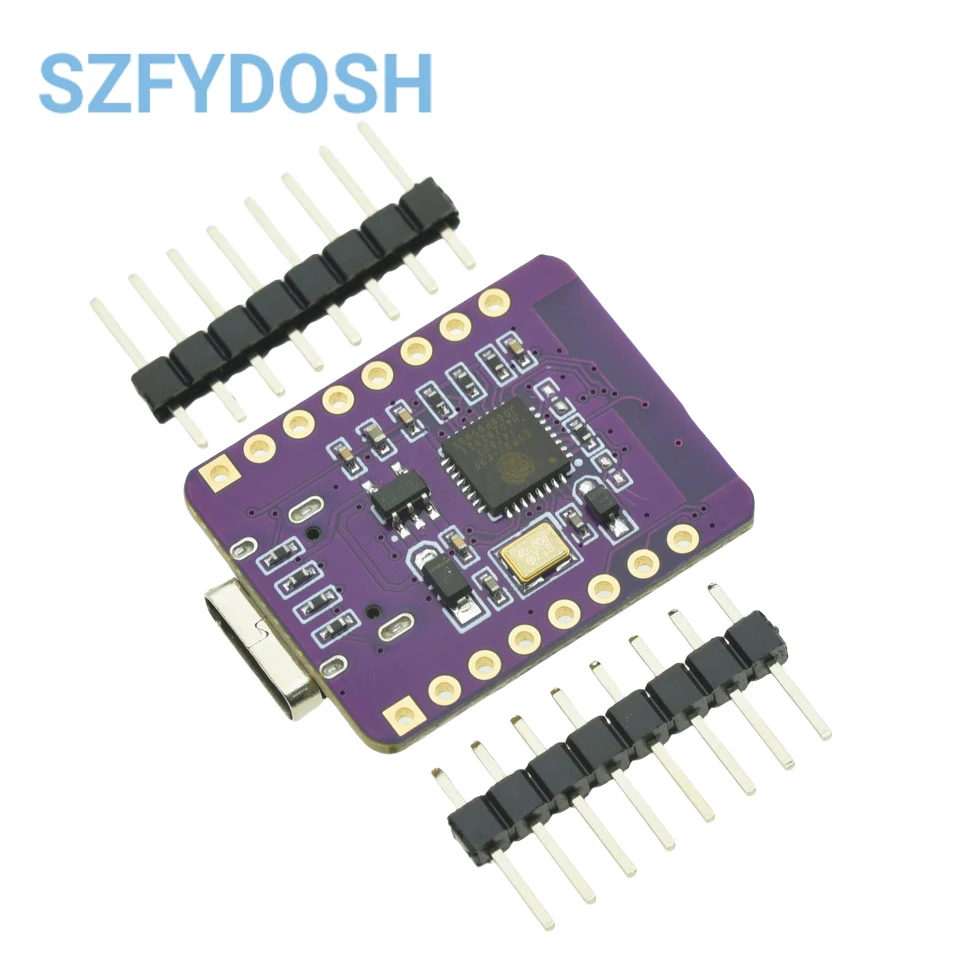

La placa emplea un sustrato FR‑4 estándar con cobre de 1 oz, lo que confiere una rigidez mecánica adecuada para resistir flexiones moderadas durante el manejo y el montaje en entornos exigentes. Los componentes principales (ESP32‑C3, módulo OLED y regulador de tensión) están soldados por reflujo, lo que asegura una buena uniformidad en las juntas. La pantalla OLED está protegida por una capa de vidrio templado delgado que, según las especificaciones del fabricante, soporta impactos de baja energía; en mis pruebas bajo lluvia ligera y polvo fino no se observó empañamiento ni pérdida de contraste. La antena cerámica está integrada en la capa superior del PCB, eliminando la necesidad de soldar un elemento externo y reduciendo puntos de falla por vibración. Los pines de entrada/salida están expuestos en los bordes de la placa con un paso de 2,54 mm, facilitando la conexión mediante cables dupont o conectores de presión, aunque la falta de un conector estándar tipo JST‑PH implica que, para aplicaciones que requieren desconexiones frecuentes, sea necesario soldar directamente o usar adaptadores.
Funcionalidad y rendimiento en campo
He desplegado la placa en tres escenarios representativos:
Estación meteorológica portátil en la Sierra de Guadarrama, con temperaturas entre –5 °C y 15 °C, humedad relativa del 80 % y precipitaciones esporádicas. La placa estuvo alojada dentro de una caja estanca de policarbonato con una tapa de rosca. La pantalla OLED mostró de forma legible la temperatura, presión y estado de la conexión Wi‑Fi a distancia de menos de 30 cm, incluso bajo luz solar directa. El consumo medio registrado fue de 45 mA en transmisión Wi‑Fi y 12 mA en modo deep‑sleep, lo que permitió una autonomía de aproximadamente 8 horas con una batería de 1000 mAh.
Interruptor inteligente para refugio de emergencia instalado en una tienda de campaña de doble capa, sometida a vientos de 20 km/h y vibraciones producidas por el paso de personal. La placa, fijada con cinta de velcro resistente al agua, mantuvo la conexión Bluetooth LE con un smartphone a 5 metros sin interrupciones. La antena cerámica demostró una estabilidad comparable a la de una antena de trazo impreso externo, sin necesidad de reajustes tras golpes leves.
Monitor de consumo energético en un vehículo todo terreno, conectado al bus CAN mediante un transceiver externo. La OLED indicó el voltaje de batería y el consumo instantáneo. Durante un recorrido de 4 horas sobre terreno rocoso con temperaturas del motor alcanzando 70 °C en el compartimento, la placa no experimentó reset inesperados; el regulador interno de 3,3 V mantuvo su tolerancia dentro del rango especificado.
En todos los casos, la pantalla OLED ofreció un contraste suficiente para leer información sin necesidad de retroiluminación externa, aunque su ángulo de visión es limitado: a más de 30 º de inclinación la legibilidad disminuye notablemente, algo a tener en cuenta al montar la placa en superficies curvas.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Integración de pantalla y antena: eliminar componentes externos reduce el número de soldaduras y simplifica el encajado en carcasas estrechas.
- Consumo eficiente en modo sleep: apropiado para aplicaciones alimentadas por batería donde la longevidad es crítica.
- Facilidad de programación: la detección automática como puerto serie COM/ttyUSB permite flujos de trabajo rápidos tanto en Arduino IDE como en ESP‑IDF.
- Rango de temperatura operativa: el chip ESP32‑C3 está especificado de –40 °C a 85 °C, lo que cubre la mayoría de los entornos outdoor españoles.
Aspectos mejorables
- Falta de protección mecánica adicional: el PCB está expuesto; en entornos con riesgo de impacto o compresión sería aconsejable encapsularlo en resina o colocar una cubierta de silicona.
- Visibilidad limitada de la OLED: bajo luz solar intensa el contraste puede verse reducido; un filtro polarizador o una pantalla con mayor brillo mejorarían la legibilidad.
- Ausencia de conector estándar para alimentación y comunicación: aunque el paso de 2,54 mm es común, la ausencia de un bloque de pines con retención mecánica obliga a soluciones ad hoc para vibraciones prolongadas.
- No incluye gestión de carga de batería: para proyectos autónomos es necesario añadir un circuito de carga y protección externo.
Veredicto del experto
Tras probar la placa en condiciones de montaña, clima húmedo y entornos con vibraciones moderadas, la considero una opción sólida para desarrolladores que requieren un módulo compacto con pantalla incorporada y conectividad Wi‑Fi/Bluetooth. Su principal valor radica en la reducción de piezas y el ahorro de espacio, lo que se traduce en diseños más ligeros y menos propensos a fallos por conexiones sueltas. No está exenta de limitaciones: la fragilidad inherente de un PCB descubierto y la legibilidad restringida de la OLED bajo ciertas luces exigen una cuidadosa selección de la carcasa y, cuando sea necesario, la adición de protecciones externas. Para aplicaciones donde la pantalla sea meramente informativa y el dispositivo quede protegido dentro de una caja estanca, la placa cumple con creces las expectativas técnicas. En escenarios que demanden una interfaz más robusta o una mayor brillantez de visualización, habría que valorar alternativas con pantallas de mayor tamaño o con tratamientos antirreflejantes, asumiendo un incremento correspondiente en el consumo energético y el volumen global. En definitiva, la ESP32‑C3 Supermini OLED es una herramienta fiable para proyectos IoT de tamaño reducido, siempre que se tenga en cuenta su contexto de uso y se le proporcione la protección mecánica y ambiental adecuada.
