Introducción al FT232R:
Con el desarrollo de la tecnología informática, los puertos paralelos y los puertos serie han desaparecido lentamente en PCS, y ahora incluso las computadoras de escritorio tienen pocos puertos paralelos.Pero para los ingenieros, los puertos paralelos y los puertos serie son interfaces esenciales.Para una computadora sin puerto serie, la solución conveniente es usar un chip de puerto USB a serie para una salida de puerto serie virtual, muchos fabricantes han producido tal chip, por ejemplo, la serie "CP210x de SILENCIO LABS", TUSB3410 de TI, para Nanjing Qinhang Serie CH34x, Serie FT232 de FTDI, Serie PL230x de Prolific, para ARK3116 de Echo, etc.Desde el punto de vista de estabilidad, la serie FT232 es la más confiable; puede usarla para depurar programas sin preocuparse por la pantalla azul.
El chip FT232R es una solución de un solo chip que generalmente no requiere periféricos, incluido un oscilador de cristal, una resistencia de coincidencia USB y una EEPROM donde se coloca la información del producto.El FT232R también tiene algunas características útiles, que se pueden detallar en el libro de datos del FT232R.

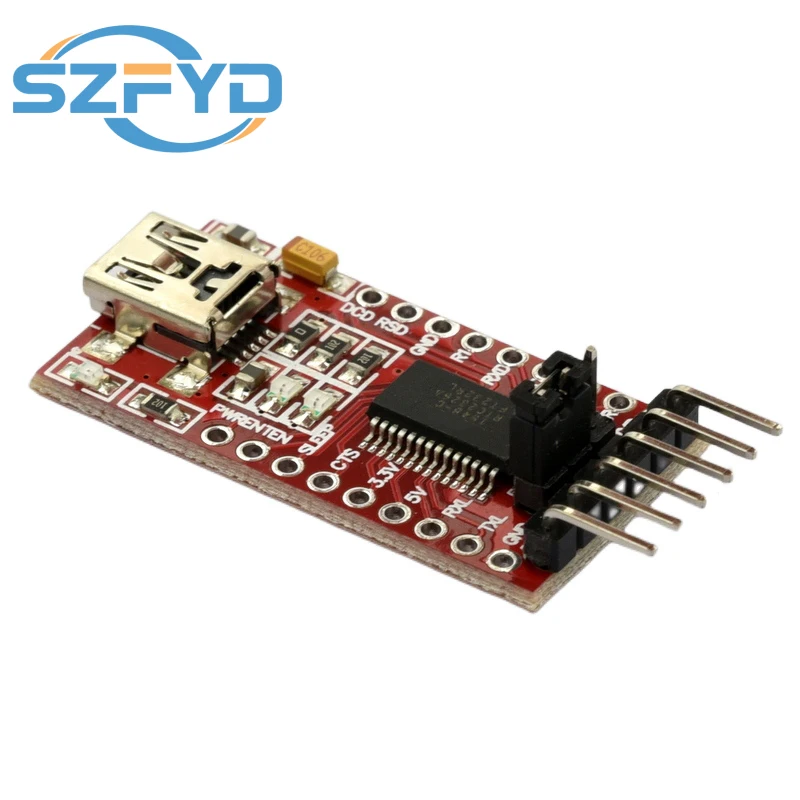

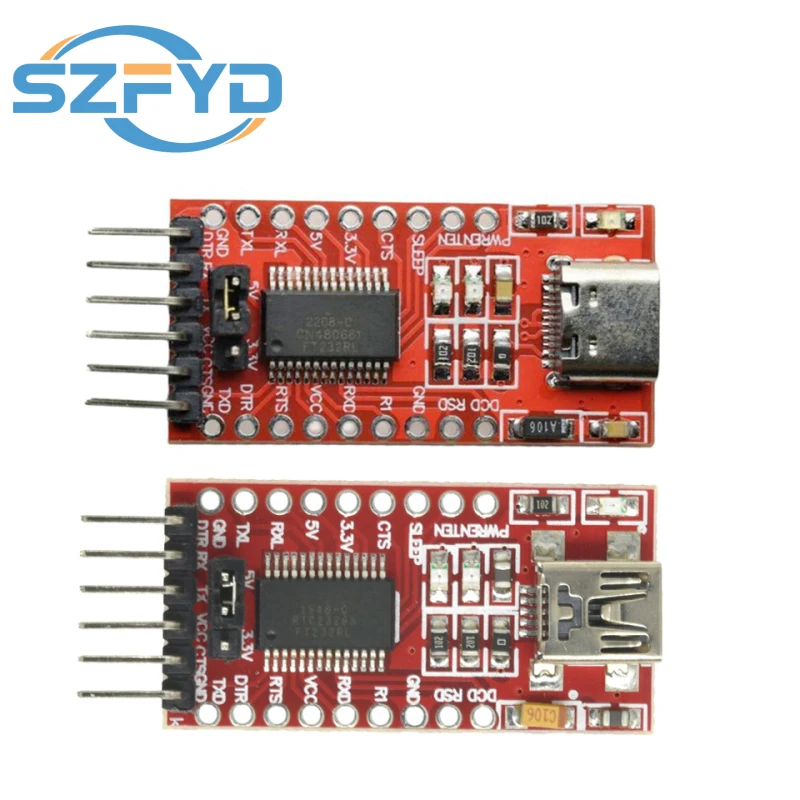

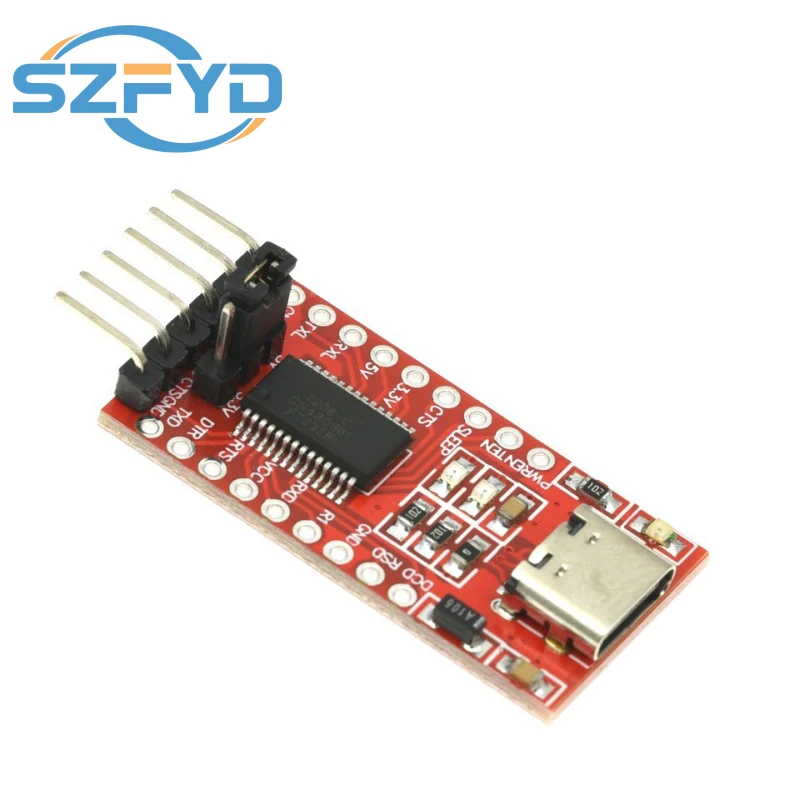

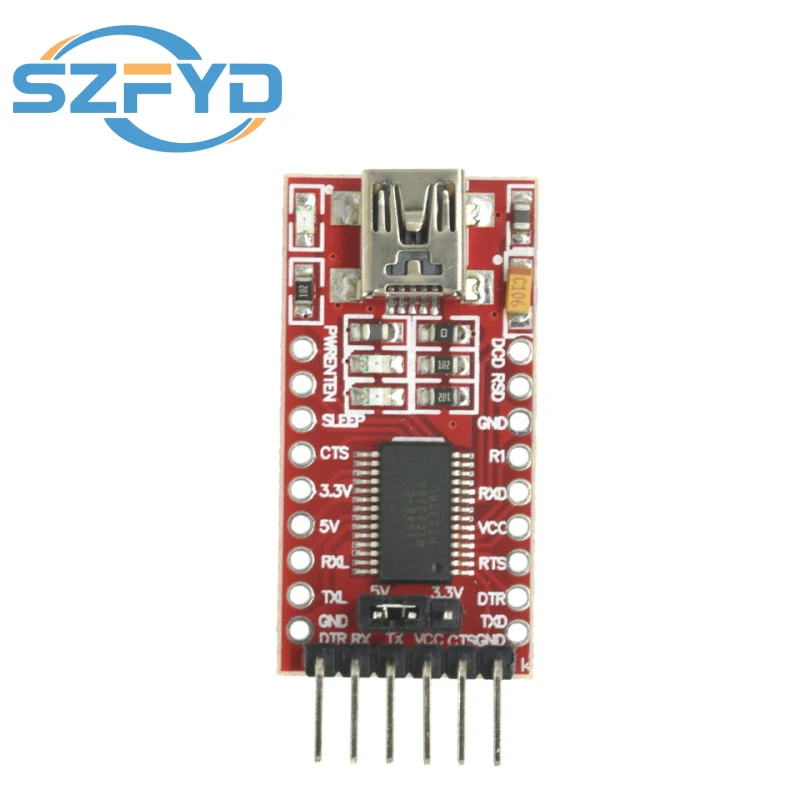

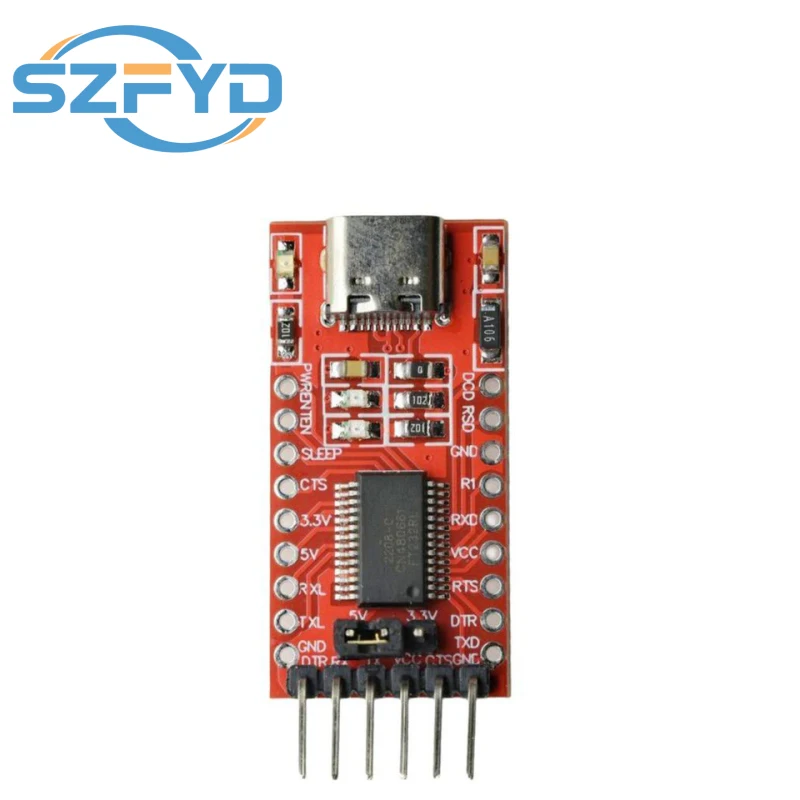

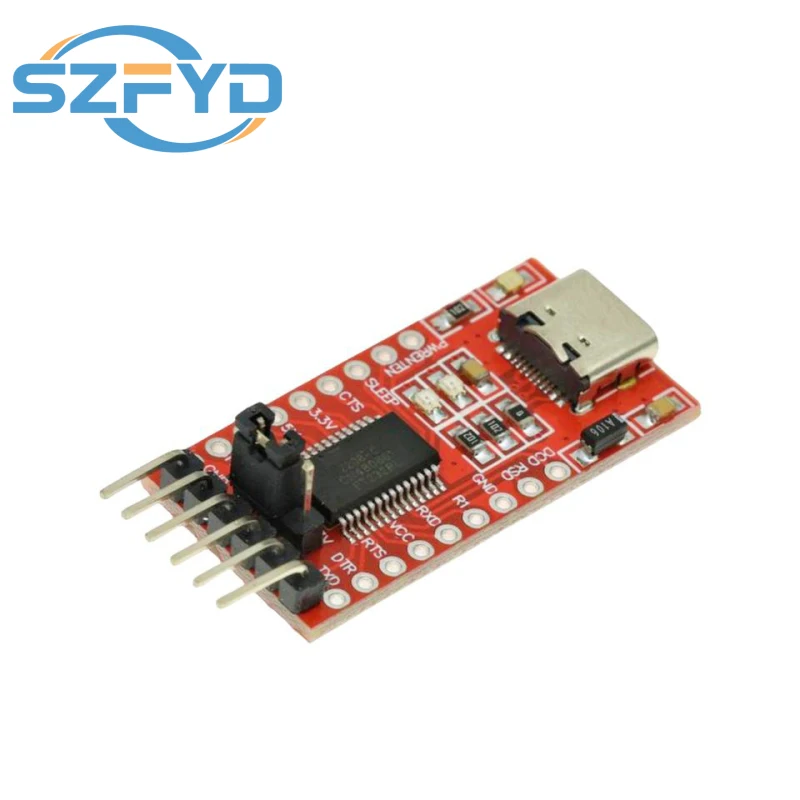

Módulo FT232 rojo:
【Introducción al hardware】
· Uso del chip FT232RL de FTDI;
· Saque todos los puertos de señal del chip FT232RL, nivel TTL/CMOS;
·Luz indicadora de comunicación del transceptor RXD/TXD;
·Fuente de alimentación USB, nivel de interfaz opcional de 5 V o 3,3 V (si se requieren otros niveles, el voltaje objetivo se puede suministrar directamente en los pines VCC y GND).
【 Característica 】
Y alta calidad 100%.
Material: PCB + componentes electrónicos
Soporte 3,3v, 5v
Color principal: Rojo
Chip:FT232RL
Especificaciones de comunicación del transceptor RXD/TXD
Definición: DTR, RXD, TXD, VCC, CTS, GND
Paso: 2,54 mm
Tamaño del módulo: 36 mm (largo)* 17,5 mm (ancho)
Módulo FT232 azul:
【Introducción al hardware】
· Uso del chip FT232RL de FTDI;
· Saque todos los puertos de señal del chip FT232RL, nivel TTL/CMOS;
·Luz indicadora de comunicación del transceptor RXD/TXD;
·Fuente de alimentación USB, nivel de interfaz opcional de 5 V o 3,3 V (si se requieren otros niveles, el voltaje objetivo se puede suministrar directamente en los pines VCC y GND).
【 Introducción al software 】
· controlador de Windows de FT232R;
· Software de depuración en serie.
