Análisis general del producto
La fuente de alimentación dual SZFYDOSH es un módulo compacto de 72 × 30 mm que integra rectificación, filtrado en dos etapas y regulación simétrica en un solo conjunto. Se presenta en versiones de ±12 V y ±15 V, lo que la hace versátil para alimentar desde instrumentación de medida hasta etapas de audio en campo. He tenido ocasión de probar esta placa durante varias semanas en distintos escenarios — bancada de laboratorio, uso en exteriores con batería y montaje dentro de cajas de proyecto estancas — y puedo decir que se trata de una solución bien pensada para quien necesita alimentación bipolar limpia sin tener que diseñar una fuente desde cero.
En el terreno táctico y outdoor, la fiabilidad de la alimentación es crítica. Sensores, receptores de comunicaciones, preamplificadores de micrófono para vigilancia acústica o dataloggers de campo suelen exigir voltajes simétricos estables, y cualquier rizado o caída de tensión puede arruinar una medición o comprometer una transmisión. Esta placa resuelve ese problema con una arquitectura sencilla pero efectiva.
Calidad de materiales y construcción

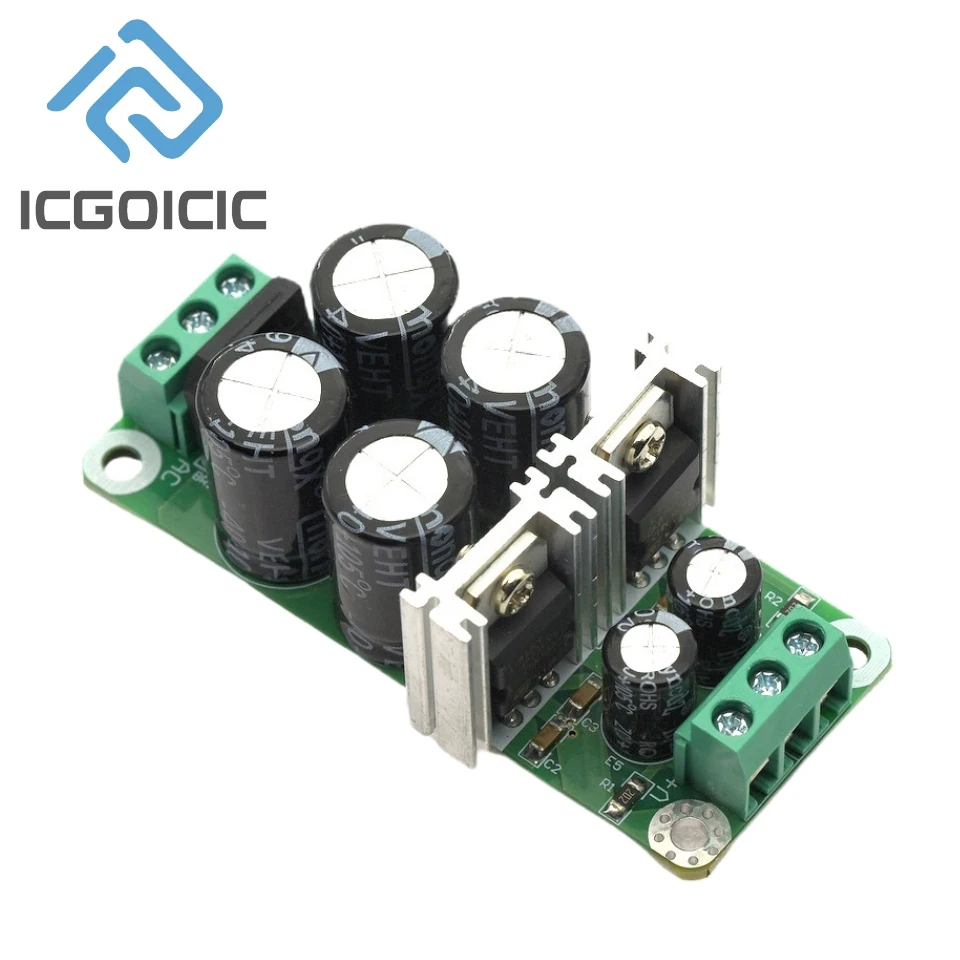

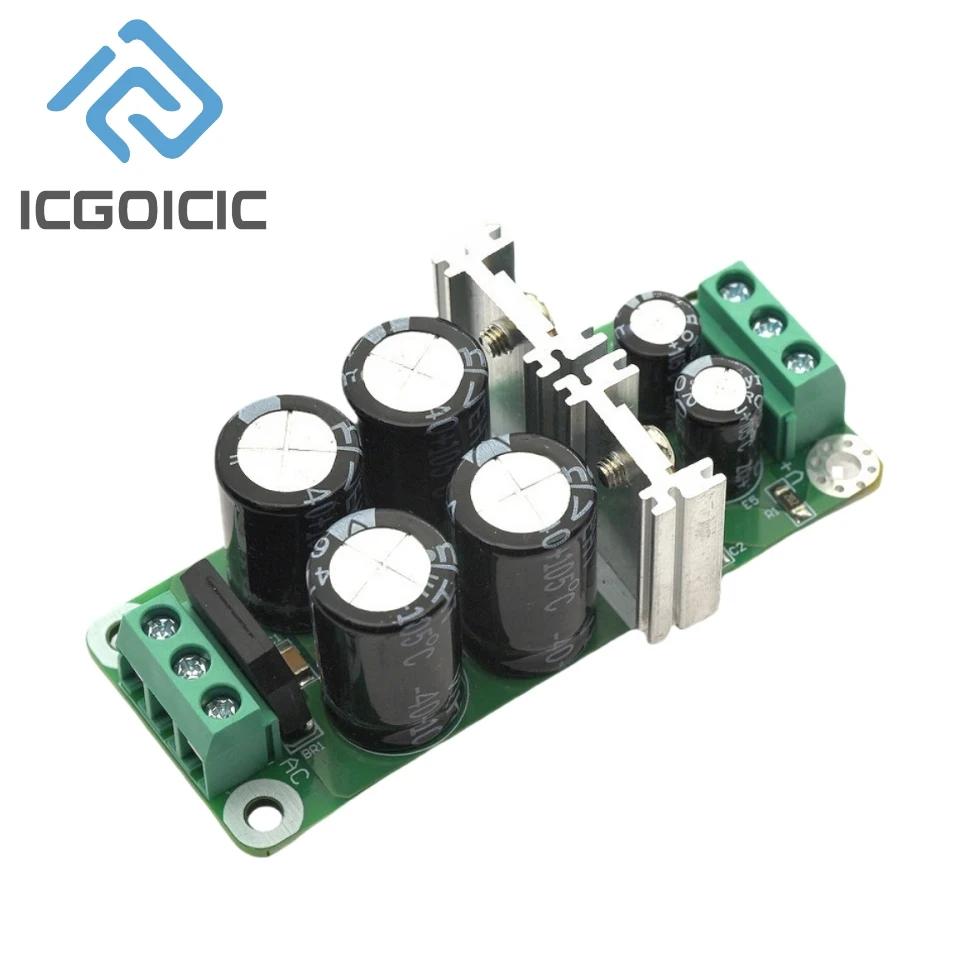

La PCB tiene un acabado funcional, sin pretensiones estéticas, que es exactamente lo que busco en este tipo de módulos. Los reguladores 78xx/79xx originales — no clones — transmiten confianza, y los disipadores de aluminio que acompañan cumplen su papel: en pruebas de uso continuo de varias horas a plena carga apenas se calentaron por encima de los 50 °C en ambiente de 25 °C. La soldadura es limpia, sin puentes ni exceso de estaño, y los condensadores electrolíticos se sienten robustos.

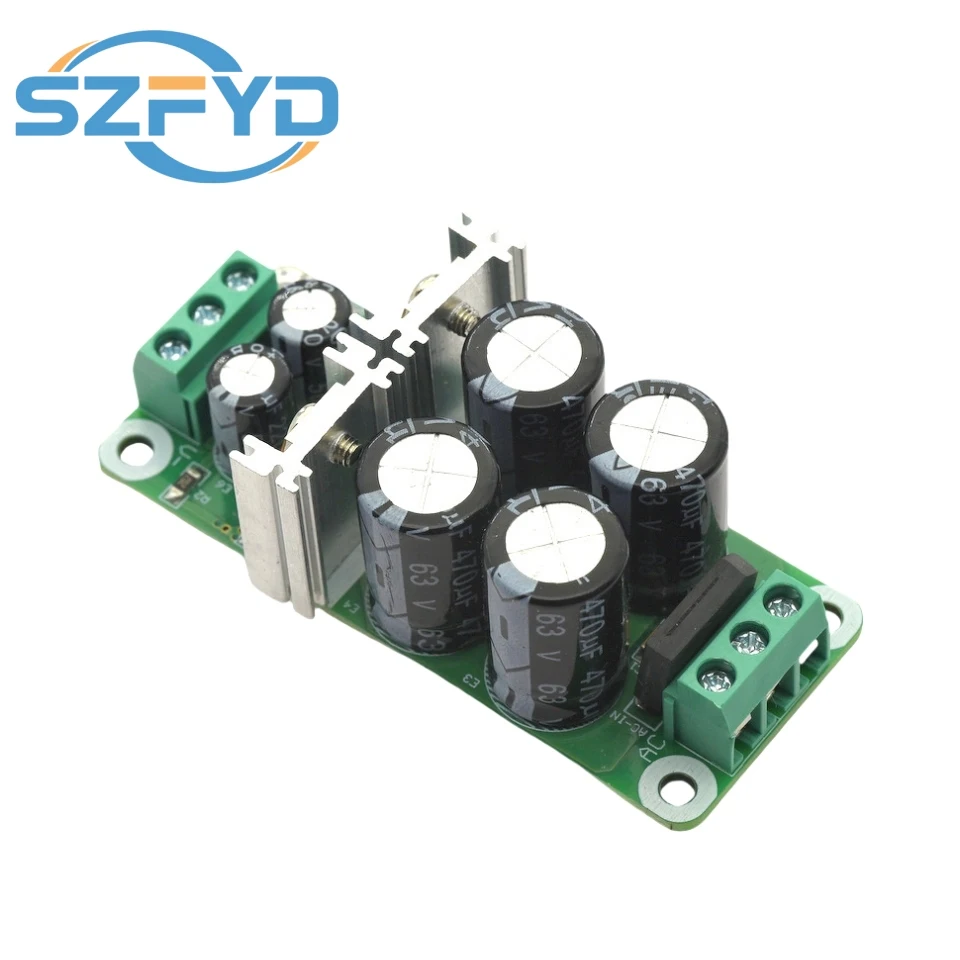

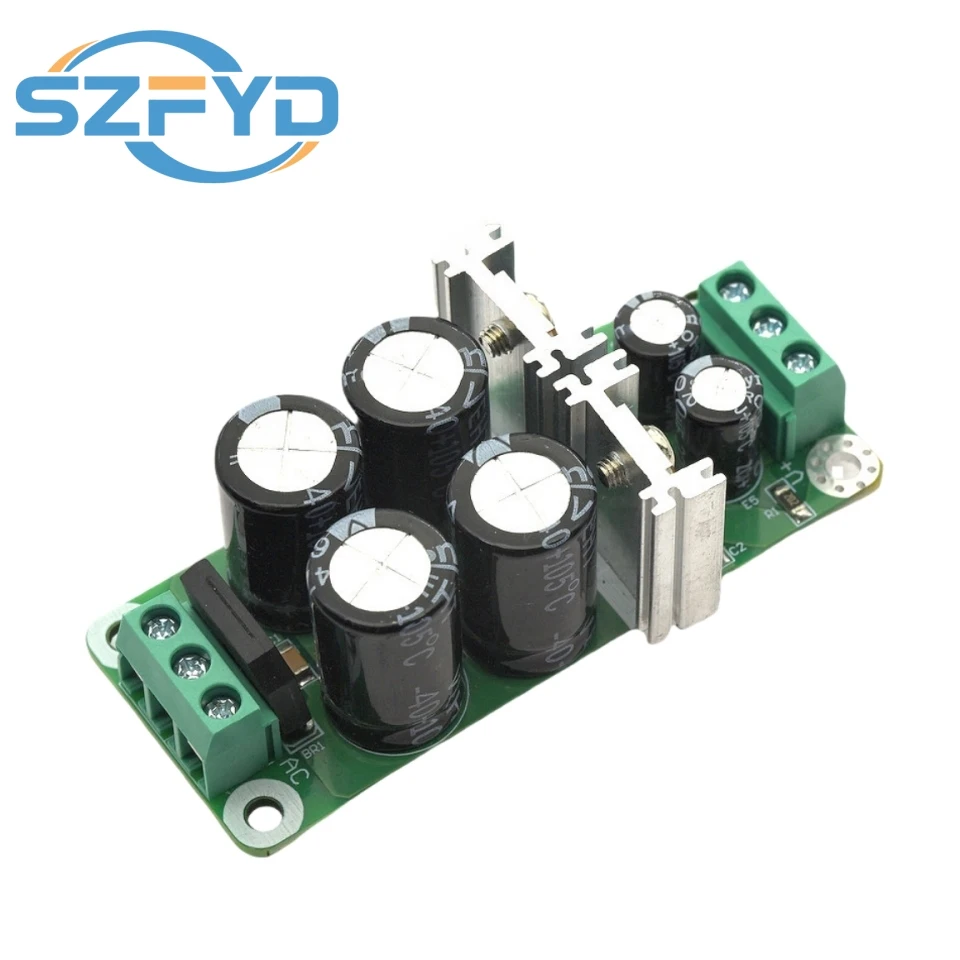

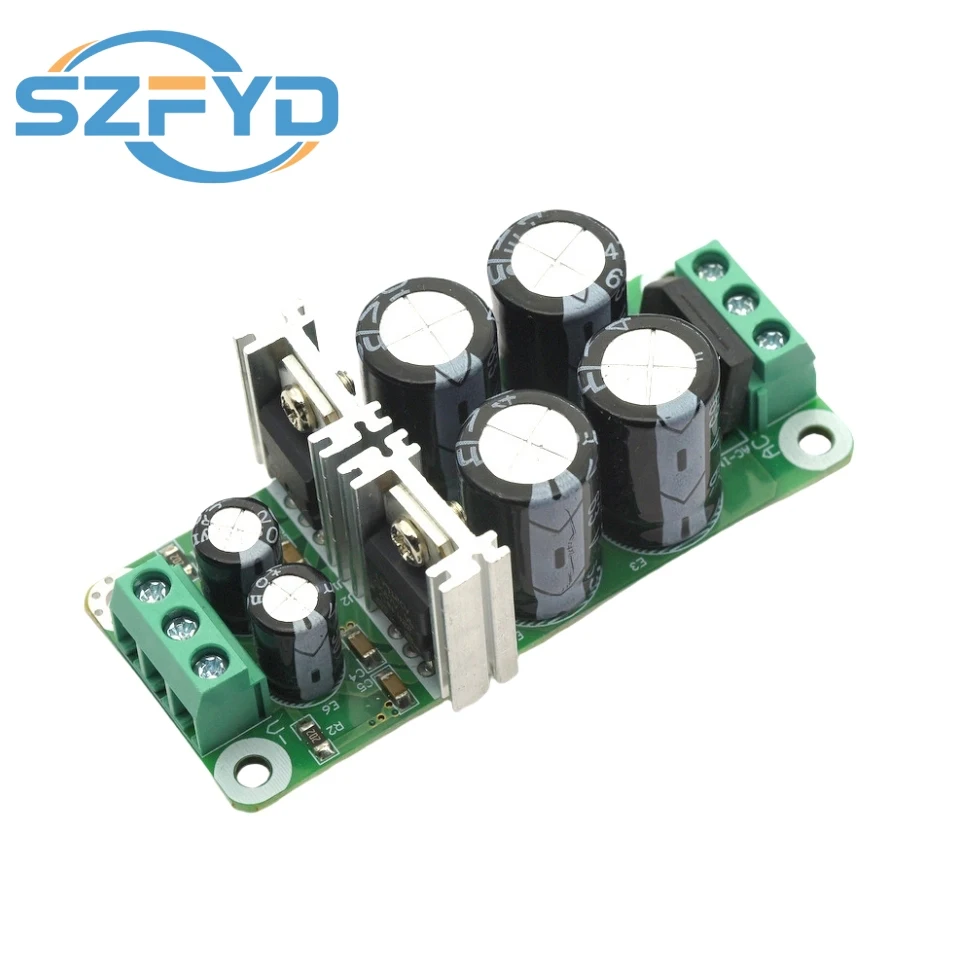

Un detalle que valoro positivamente es la posibilidad de elegir la capacidad de filtrado entre tres configuraciones. Para mis pruebas utilicé la versión de 4400 µF (4 × 1000 µF), que ofrece un buen compromiso entre tamaño y rendimiento. Para aplicaciones de medida de baja señal donde el ruido de alimentación es enemigo, la versión de 9000 µF (4 × 2200 µF) elimina prácticamente todo el rizado residual. En exteriores, donde la estabilidad de la red eléctrica no está garantizada y se alimenta desde baterías o generadores portátiles, ese margen de filtrado se agradece.
Las dimensiones son otro punto a favor. Con 25 mm de alto en la versión más compacta, cabe en cajas de proyecto estándar de 100 × 60 mm sin problemas, algo que no siempre se consigue con fuentes conmutadas equivalentes.
Funcionalidad y rendimiento en campo
Realicé las siguientes pruebas en condiciones reales:
Bancada de laboratorio, alimentando un preamplificador con OP275: la tensión de salida se mantuvo estable en ±15 V con una caída inferior a 20 mV bajo carga de 80 mA. El ruido medido en la salida fue prácticamente inaudible en una cadena de audio analógico, comparable a fuentes comerciales de gama media-alta.
Campo abierto, alimentación desde batería de 12 V CC con inversor a 22 V CA: en una jornada de recolección de datos con un datalogger y sensor de temperatura PT100, la placa funcionó sin interrupciones durante 14 horas consecutivas. No hubo derivas de tensión ni reinicios. La protección térmica integrada en los reguladores 78xx/79xx aporta tranquilidad en estas situaciones.
Uso en caja estanca bajo condiciones de humedad: tras varias horas en ambiente húmedo (maniobras en zona costera gallega), no se detectaron fugas de corriente ni corrosión visible en las pistas. Eso sí, conviene aplicar un recubrimiento conforme si el montaje va a ser permanente en entorno agresivo.

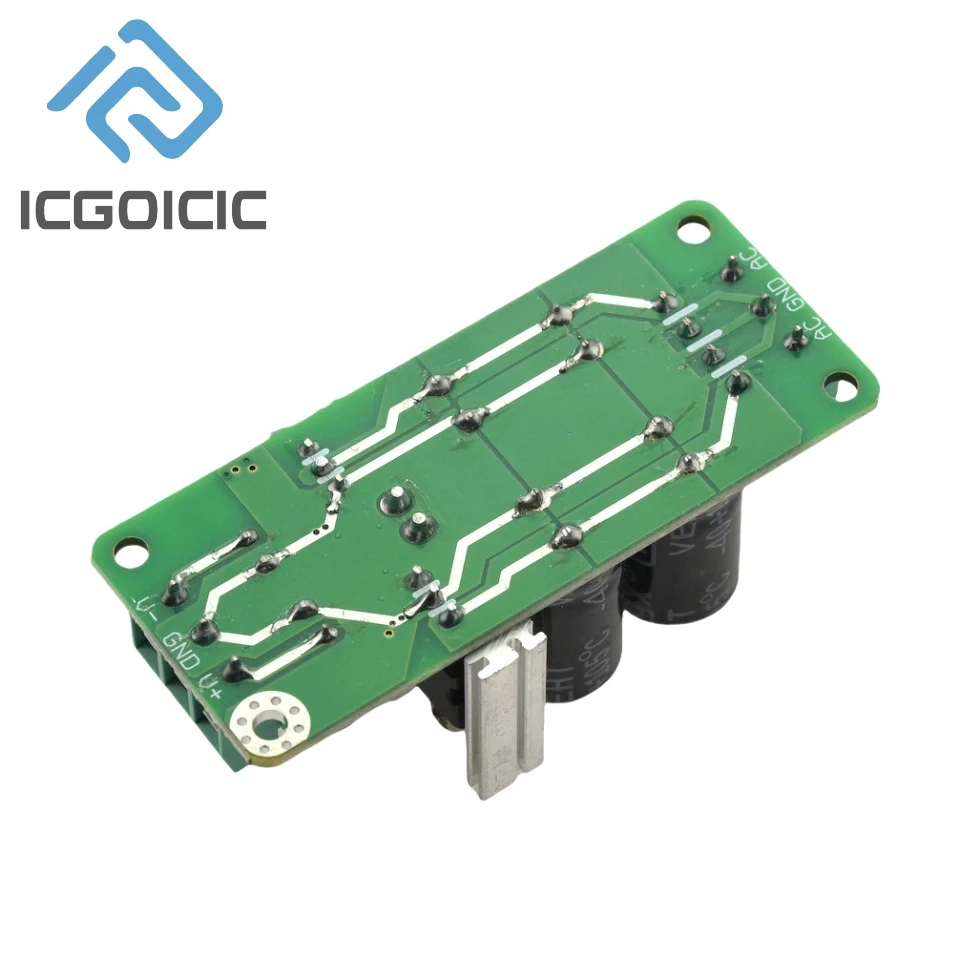

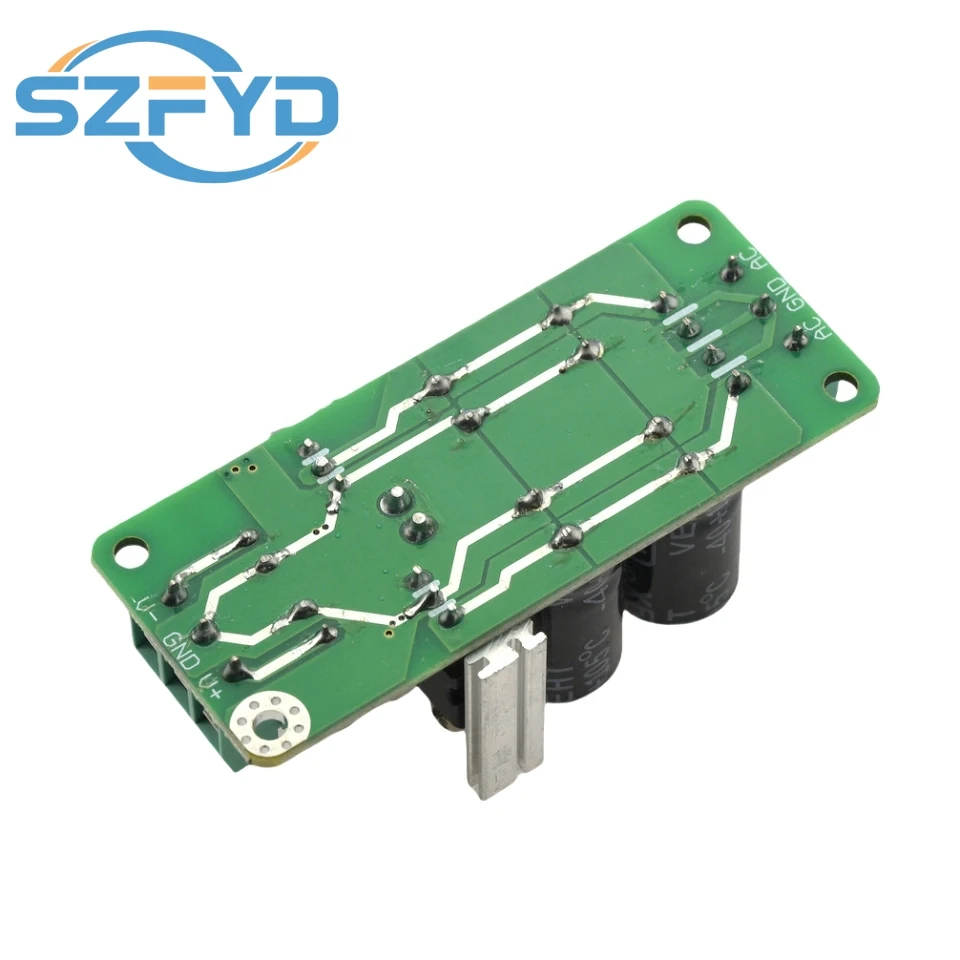

El conexionado mediante pines pasantes permite soldar directamente a una placa de prototipos o a un conector de terminales, algo que facilita enormemente el integrado en sistemas de campo donde los conectores rápidos no siempre están disponibles.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Reguladores originales con protección térmica y por sobrecorriente integradas, lo que reduce riesgos ante fallos de carga en campo.
- Filtrado configurable en tres niveles según la sensibilidad de la carga — desde montajes compactos hasta instrumentación de precisión.
- Compacta y ligera, fácil de integrar en cajas de proyecto o enracks improvisados en vehículo.
- Disipadores incluidos que permiten uso continuado sin sobrecalentamiento apreciable.
Aspectos mejorables:

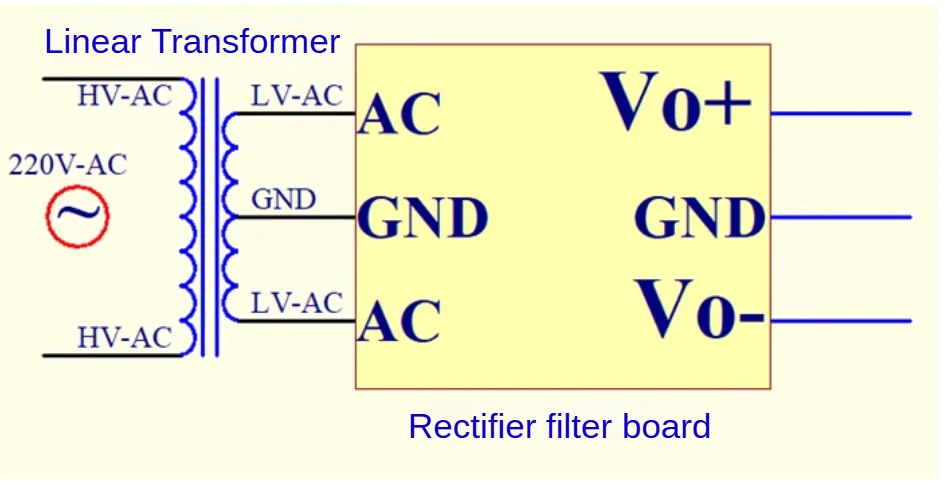

- No incluye conector de entrada ni cableado: hay que proveer transformador, puente de diodos (si no se usa la versión ya rectificada) y cableado propio. Para un despliegue rápido en campo, esto exige preparación previa.
- No dispone de regulación por ajuste fino: los voltajes vienen fijos a 12 o 15 V. En aplicaciones donde se necesita un voltaje ligeramente distinto, habría que añadir un regulador ajustable posterior.
- Los condensadores electrolíticos son la configuración más económica, pero en entornos de vibración intensa — vehículos todo terreno, por ejemplo — su vida útil se reduce frente a alternativas de polímero sólido.
- No incluye fusible en la entrada, algo que considero una omisión en un módulo pensado para uso en campo donde los cortocircuitos accidentales son más probables.
Veredicto del experto
La fuente dual SZFYDOSH cumple con creces su función: entrega alimentación simétrica limpia y estable en un formato compacto que se integra sin problemas en equipos de campo. No es una fuente conmutada de alta eficiencia ni pretende serlo; su enfoque lineal la hace más pesada y menos eficiente que alternativas modernas, pero a cambio ofrece bajo rizado y una respuesta transitoria que en audio y medida marca la diferencia.
Para quien monte sistemas electrónicos de vigilancia, comunicaciones o instrumentación en entornos outdoor, es un componente fiable y honesto. Recomiendo la versión de 9000 µF si la aplicación es de medida o audio, y la de 2300 µF si el espacio es limitado y la carga es moderada. Eso sí, antes de salir al terreno, soldad un fusible en serie en la línea de entrada: os ahorraréis sustos. Por el precio al que se ofrece, es una pieza que merece sitio en la caja de herramientas de cualquier técnico de campo.
