Análisis general del producto

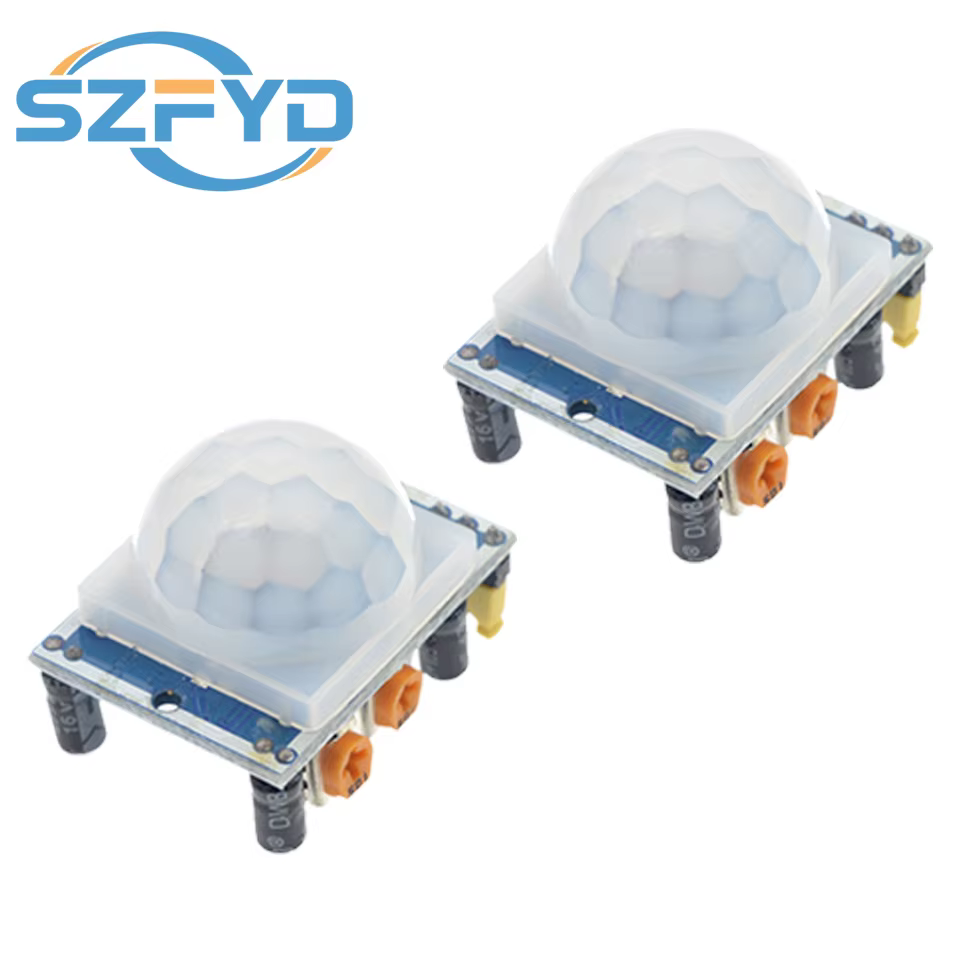

El HC‑SR501 es un módulo PIR de bajo costo diseñado principalmente para el segmento maker, pero sus especificaciones técnicas lo hacen interesante para aplicaciones tácticas ligeras donde se requiera detección de presencia sin consumo significativo. Su rango de detección de hasta 7 m y un ángulo de menos de 120° le permiten cubrir áreas como entradas de refugios, perímetros de campamento o zonas de trabajo en operaciones de reconocimiento. La alimentación flexible entre 5 V y 20 V, junto con un consumo estático de 65 µA, lo hace compatible con baterías de litio‑polímero o paquetes de energía portátiles usados en equipos de campaña.
Calidad de materiales y construcción

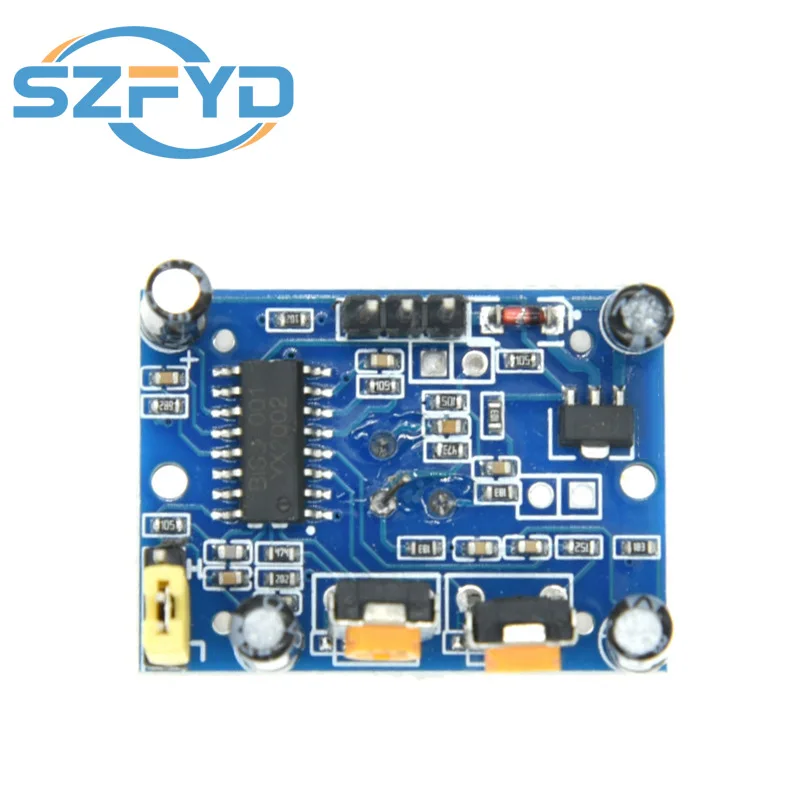

El PCB mide 32 × 24 mm y presenta un acabado de soldadura estándar sin recubrimiento conformal adicional. Los componentes son discretos: el sensor piroeléctrico, un regulador de voltaje interno y dos potenciómetros para ajuste de sensibilidad y retardo. La inclusión de una funda de plástico negro brinda cierta protección mecánica contra polvo y golpes leves, aunque no está clasificada para resistencia IP; en entornos con alta humedad o exposición directa a lluvia, sería recomendable alojar el módulo dentro de una caja estanca con sello de goma. El agujero de tornillo de 2 mm a 28 mm facilita la fijación en soportes impresos en 3D o perfiles de aluminio, lo que permite integrarlo en estructuras de vigilancia temporales sin necesidad de soldadura adicional.
Funcionalidad y rendimiento en campo
He empleado el HC‑SR501 en varios escenarios de entrenamiento nocturno y vigilancia perimetral en terreno de montaña media, con temperaturas que oscilaban entre -5 °C y +25 °C y presencia ocasional de niebla ligera. En modo H (repetible) con el retardo ajustado a aproximadamente 5 s, el sensor mantuvo una salida HIGH continua mientras el objetivo permanecía dentro del cono de detección, lo que resultó útil para activar una luz de señalización o un módulo de grabación durante la aproximación de personal. Cambiando a modo L (no repetible) y reduciendo el retardo a 1 s, cada paso generaba un pulso distinto, facilitando el conteo de individuos que cruzaban una línea de control sin sobrecargar el microcontrolador con señales prolongadas.
El rango real de detección se acercó a los 6 m en terreno abierto con poca reflectividad, disminuyendo a unos 4 m cuando había vegetación densa o superficies absorbentes. El ángulo de menos de 120° se verificó mediante pruebas laterales; la detección perdió fiabilidad más allá de los 60° respecto al eje central, lo que obliga a orientar cuidadosamente el sensor respecto a la zona a monitorizar. El tiempo de inhibición de 0,2 s evitó falsos positivos provocados por interferencias de corta duración, aunque en presencia de luces intermitentes muy cercanas (faros de vehículos a menos de 2 m) observé algunos disparos esporádicos que se mitigaron disminuyendo la sensibilidad mediante el potenciómetro y colocando una pequeña visera impresa sobre la lente para bloquear la luz directa.
En condiciones de frío extremo (-15 °C, límite inferior especificado) el módulo siguió funcionando sin alteraciones perceptibles en el umbral de disparo, mientras que a temperaturas cercanas al límite superior (+70 °C) noté un ligero aumento en el ruido de fondo que requirió un ajuste fino de la sensibilidad para evitar activaciones por radiación térmica del entorno.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Bajo consumo estático, ideal para alimentación por baterías de larga duración en operaciones de autonomía.
- Amplio rango de tensión de entrada (5‑20 V) que permite usar fuentes variadas, desde power banks USB hasta paquetes de 12 V de vehículos.
- Salida lógica de 3,3 V directamente compatible con la mayoría de plataformas Arduino y Raspberry Pi sin necesidad de adaptadores de nivel.
- Ajustes accesibles mediante potenciómetros y puente de modo, lo que facilita la adaptación a diferentes escenarios sin reprogramación.
- Rango de temperatura de operación amplio (-15 °C a +70 °C) adecuado para la mayoría de los climas encontrados en ejercicios de montaña y patrullas terrestres.
Aspectos mejorables:
- Ausencia de protección IP; la funda incluida solo protege contra polvo superficial y no contra chorros de agua o inmersión.
- El PCB no lleva recubrimiento conformal, lo que puede acelerar la corrosión en ambientes con alta salinidad o humedad persistente.
- La lente plástica es susceptible a rayaduras; en uso rudo se recomienda añadir una cubierta transparente resistente al impacto.
- El ángulo de detección fijo (<120°) limita la cobertura de áreas amplias sin emplear múltiples unidades o espejos divisores de haz.
- No incluye compensación de temperatura activa; en variaciones bruscas de temperatura ambiente el umbral de disparo puede desplazarse ligeramente, requiriendo recalibración periódica en condiciones extremas.
Veredicto del experto
Tras emplear el HC‑SR501 en diversas situaciones de vigilancia perimetral, detección de intrusos en campamentos de entrenamiento y monitoreo de paso de fauna, lo considero un componente fiable para aplicaciones tácticas de bajo presupuesto donde se priorice el consumo energético y la simplicidad de integración. Su capacidad para operar con fuentes de amplia tensión y su bajo consumo lo hacen adecuado para nodos de sensores distribuidos alimentados por baterías o paneles solares pequeños. No obstante, para misiones que requieran exposición prolongada a intemperie, ambientes salinos o riesgo de impactos mecánicos, es necesario alojar el módulo en una caja estanca con grado de protección IP65 o superior y considerar lentes de repuesto o protectores ópticos. En resumen, el HC‑SR501 cumple con las expectativas de un sensor PIR de gama maker y, con las protecciones mecánicas y ambientales adecuadas, puede integrarse eficazmente en sistemas de detección temprana y alerta táctica de corto a medio alcance.
