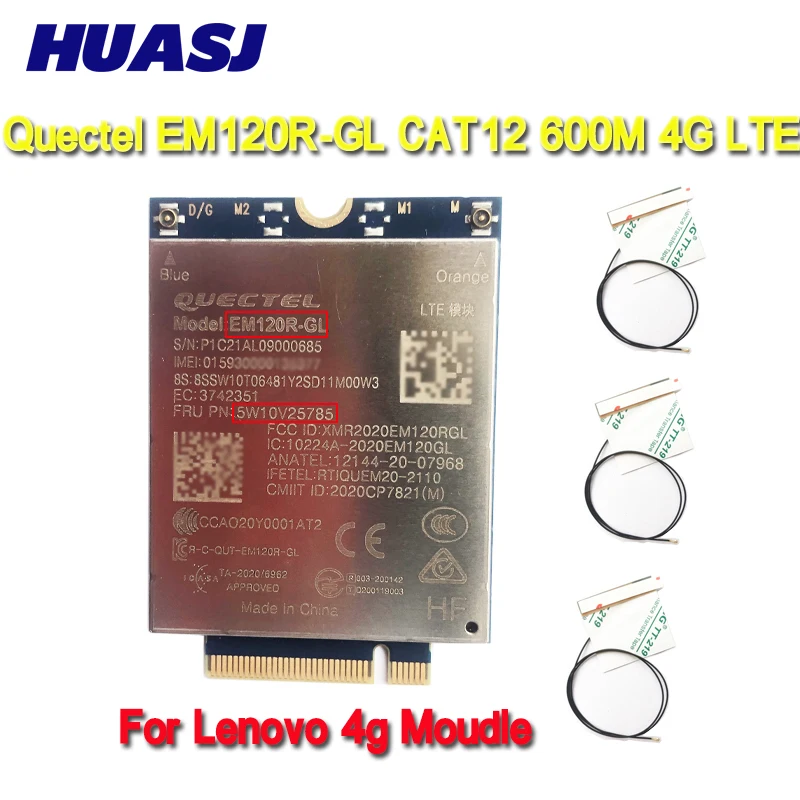

Huasj-Módulo EM120R-GL Cat12 4G M.2 para 2021 Thinkpad P14s P15s L14 L15 T14 T14s T15 X1 Carbon 9th Yoga 6th X13 Gen2

Nota: solo funciona con el modo PCIE, no funciona con protocolo USB. No funciona para el adaptador USB

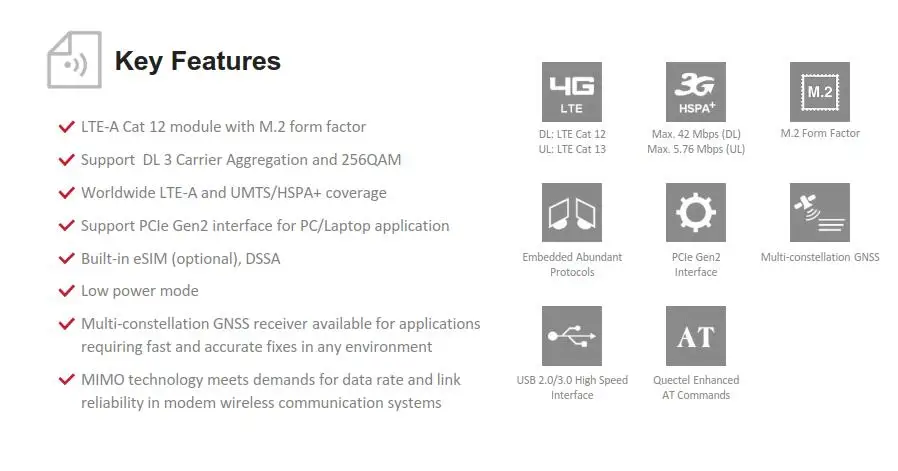

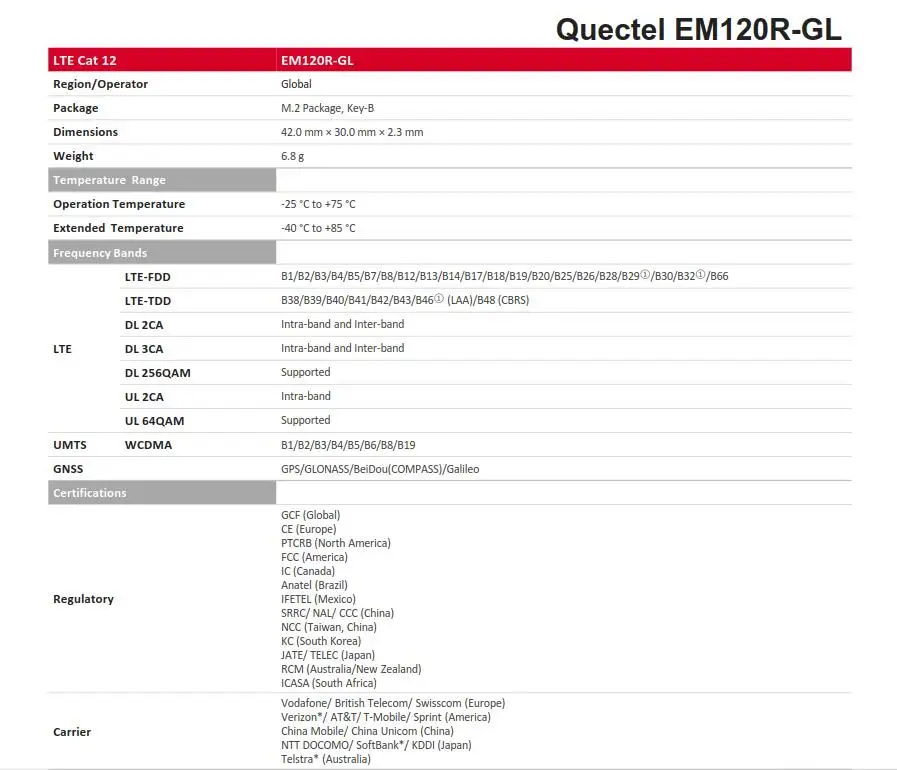

Especificaciones del módulo Quectel 4G LTE Cat12:

* Categoría: LTE Cat12

* Chipset:

* Factor de forma: M.2

* Dimensiones: 42,0 × 30,0 × 2,3mm

* Bandas de frecuencia:

-Bandas: b1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B292/B30/B321/b66
-Bandas DE LA LTE-TDD: B38/B39/B40/B41/B42/B43/B463/B48(CBRS)
-Hasta 3 × CA: intra-banda e inter-banda
-WCDMA: B1/B2/B3/B4/B5/B6/B8/B19

* Mercado objetivo: Global

* Peso:

* Rango de temperatura:
- -25 °C ~ + 75 °C (temperatura de funcionamiento)
- -40 °C ~ + 85 °C (temperatura extendida)

* Control a través de comandos AT: 3GPP TS27.007 y comandos AT mejorados de Quectel

* Transmisión de datos:
-LTE-FDD: máx. 600Mbps (DL)/máx. 150Mbps (UL)
-LTE-TDD: Max.408Mbps (DL)/ Max. 90Mbps (UL)
-DC-HSPA: Máx. 42Mbps(DL)/HSUPA: Máx. 11,2 Mbps(UL)
-WCDMA: máx. 384Kbps (DL)/máx. 384Kbps (UL)

* SMS

* Protocolos: TCP/UDP/FTP/HTTP/HTTPS /PING/SMS

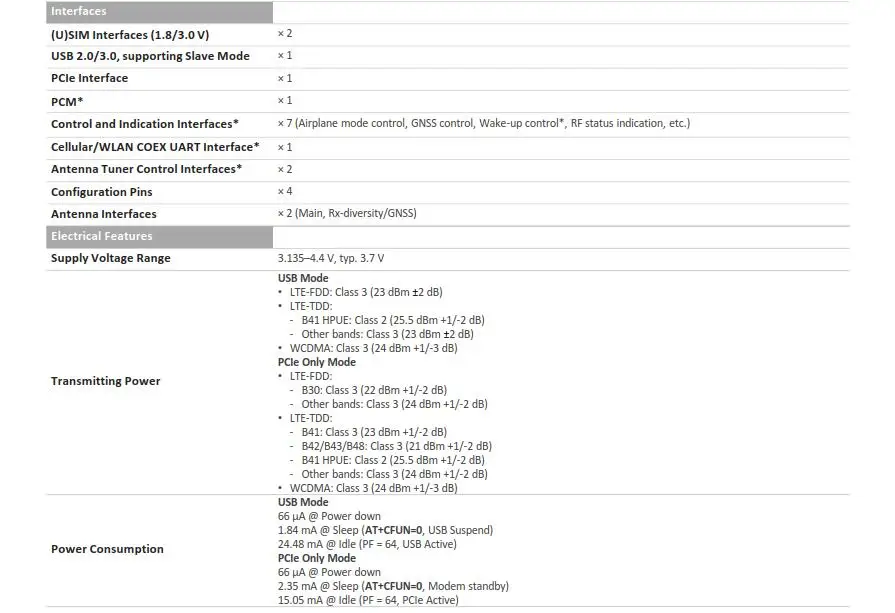

* Interfaces:
-USB 2,0/3,0
-PCM
-I2C: N/A
- (U)SIM x 2, 1,8 V/3,0 V
-ESIM: 1/eSIM integrada (opcional)
-GPIO: Interfaz MIPI
-Reset_N
-PCIe: PCIe Gen2 x 1 carril
-Antena: Antena principal, antena de diversidad, antena GNSS

* Características mejoradas
-MIMO: 2x2, 4x2 DL
-ECall: servicio de emergencia
-Audio
-VoLTE:N/A
-DTMF: multifrecuencia de doble tono
-DFOTA: Delta Firmware por aire
-GNSS: GPS/GLONASS/ BeiDou/ Galileo/ QZSS
- (U) Inspección de inserción SIM

* Características eléctricas
-Rango de voltaje de suministro: 3.135V ~ 4,4 V, 3,7 V Typ.
-Consumo energético
Modo USB
-66 μA @ Apagado
-1,84 mA en reposo (AT + CFUN=0, suspensión USB)
-24,48 mA en reposo (PF=64, USB activo)
Modo solo PCIe
-66 μA @ Apagado
-2,35 mA @ Sleep (AT + CFUN=0, módem en espera)
-15,05 mA en reposo (PF=64, PCIe activo)

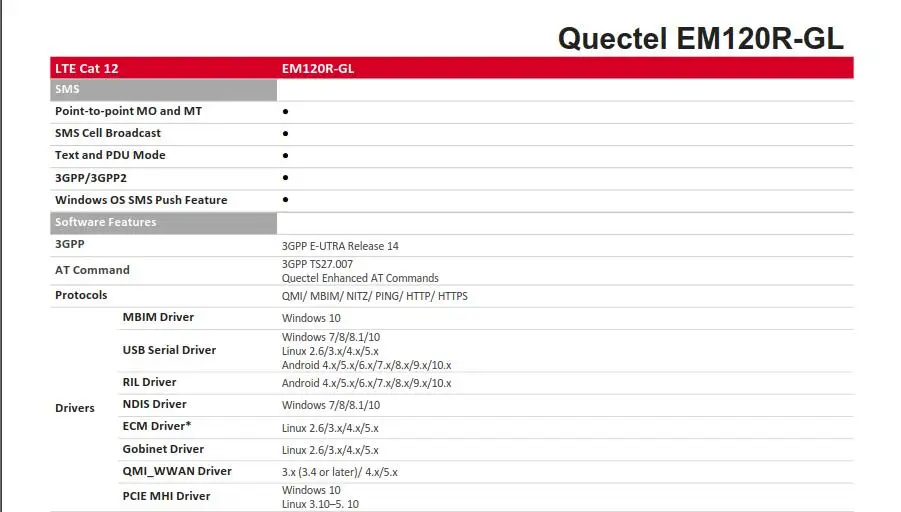

* Características del software
-Controlador serial USB
Windows 7/8/8.1/10,
Linux 2,6/3.x/ 4.x/ 5.x
Android 4.x/ 5.x/ 6.x/ 7.x/ 8.x/ 9.x
-Driver RIL: Android 4.x/ 5.x/ 6.x/ 7.x/ 8.x/ 9.x
-Controlador NDIS: Windows 7/8/8.1/10
-Controlador Gobinet: Linux 2,6/3.x/ 4.x/ 5.x.
-Controlador QMI_WWAN: Linux 3.x( 3,4 o posterior)/4.x/ 5.x
-Controlador PCIe: NLinux 3.x/ 4.x/ 5.x

Para portátil Lenovo

ThinkPad P14s Gen 2I (Tipos de máquinas: 20VX, 20VY)
ThinkPad P15s Gen 2I (Tipos de máquinas: 20W6, 20W7)
ThinkPad P15v Gen 2I (tipos de máquinas: 21A9, 21AA)
ThinkPad T14 Gen 2I (Tipos de máquinas: 20W0, 20W1)
ThinkPad T14s Gen 2I (Tipos de máquinas: 20WM, 20WN)
ThinkPad T15 Gen 2I (Tipos de máquinas: 20W4, 20W5)
ThinkPad T15p Gen 2I (Tipos de máquinas: 21A7, 21A8)
ThinkPad X1 Carbon Gen 9 (tipos de máquinas: 20XW, 20XX)
ThinkPad X1 Yoga Gen 6 (Tipos de máquinas: 20XY, 20Y0)
ThinkPad X13 Gen 2I (Tipos de máquinas: 20WK, 20WL)
ThinkPad X13 Yoga Gen 2 (tipos de máquinas: 20W8, 20W9)
