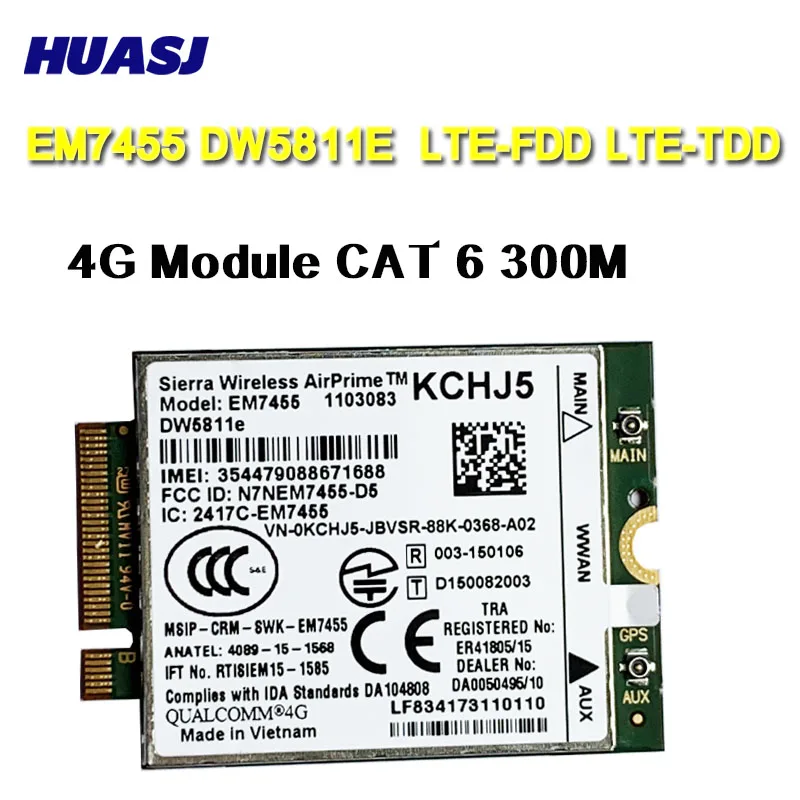

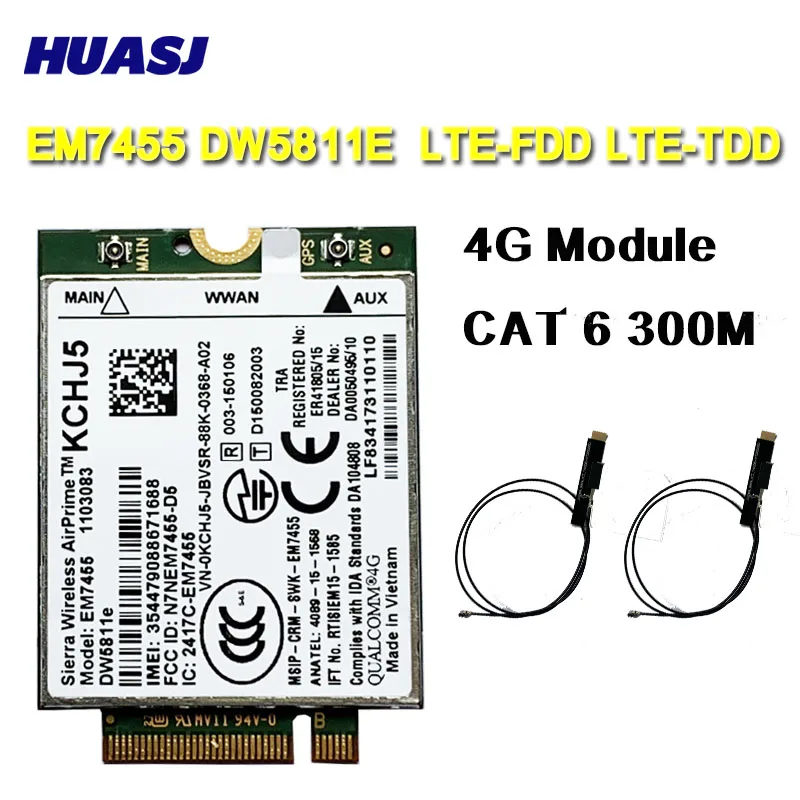

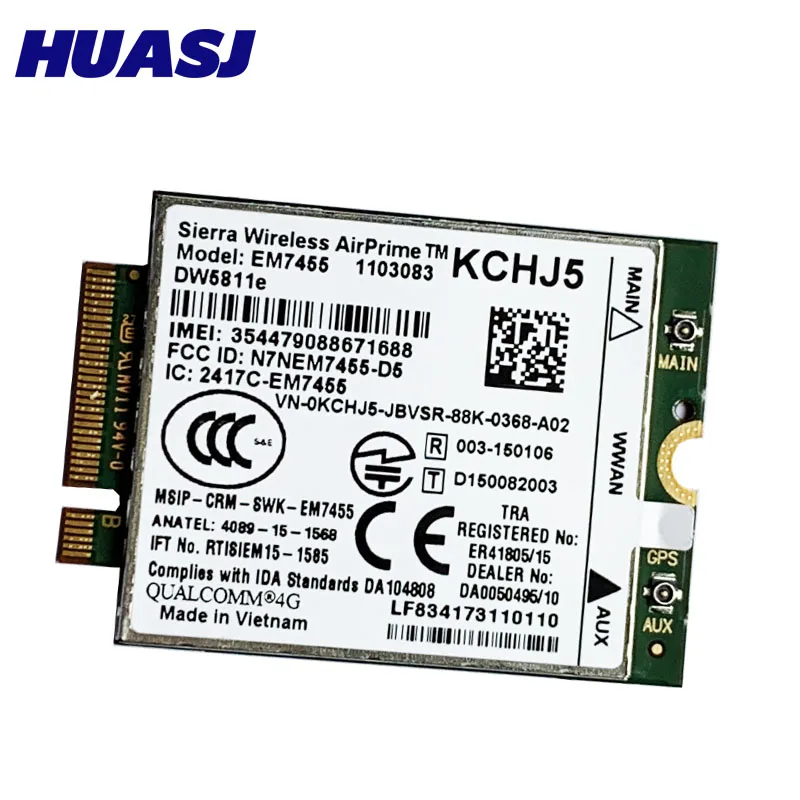

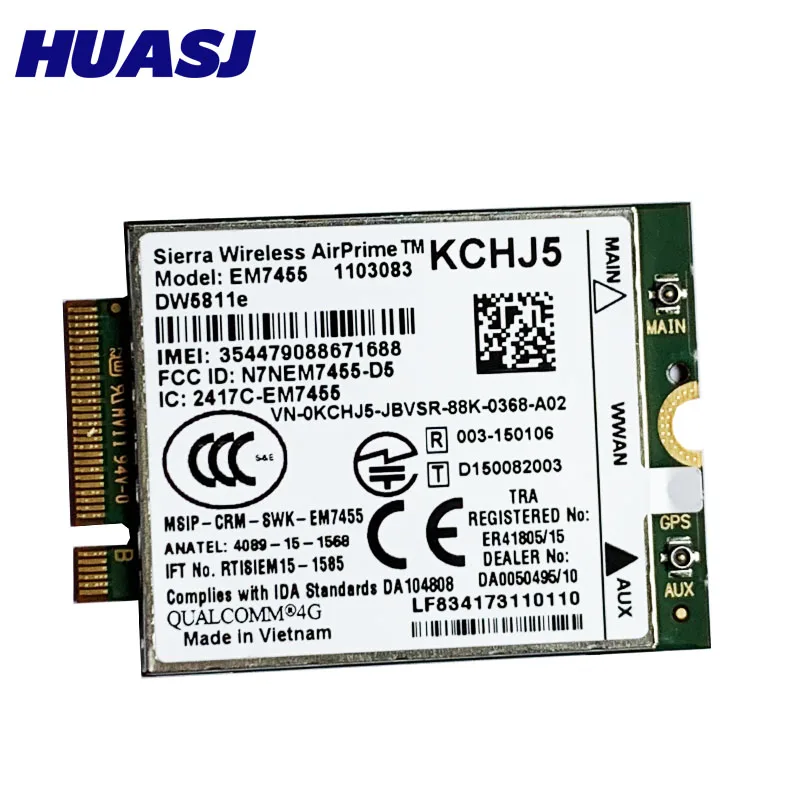

Huasj-tarjeta WLAN EM7455 DW5811E FDD/TDD LTE CAT6, Módulo 4G, tarjeta Gobi6000, para E7270, E7470, E7370, E5570, E5470

Módulo de tarjeta Dell DW5811eQualcomm Snapdragon LTE Sierra EM7455 X7 4G WWAN

Consejos cálidos: admite 2016 modelos de las siguientes máquinas D E L:


Latitude 14 7000 serie E7470
Latitude 12 Serie 7000 E7270
Latitude 13 Serie 7000 E7370
Latitude 15 5000 serie E5570
Latitude 14 serie 5000 E5470
Descripción:
EM7455 es un módulo cat 6 4G-LTE (FDD y TDD), con una velocidad de datos de enlace descendente de hasta 300 Mbps, principalmente para Europa, América del Norte y del Sur. Compatible con Carrier Aggregation (CA) y MIMO. Vuelva a 3G-HSPA + DC con Rx diversity. Un receptor GNSS está integrado. Bandas de frecuencia compatibles: 4G, B7, B8, B12, B13, B20, B25, B26, B29, B30, B41; 3G, B8, B8. El factor de forma es M.2, 42x30mm. Diseñado para M2M industrial de alta velocidad y soluciones de computación móvil, los módulos integrados de la serie AirPrime EM74 ofrecen conectividad de alta velocidad en redes LTE y HSPA +. De acuerdo con el estándar M.2 con una interfaz de Puerto USB, los módulos de la serie EM ofrecen una ruta de actualización fácil a nuevas tecnologías de red y acceso global a redes de alta velocidad. El factor de forma M.2 también se conoce como NGFF (Factor de forma de nueva generación).

Características
Región: principalmente para Europa, América del Norte y América del Sur

Interfaz aérea: 4G-LTE cat 6 (FDD y TDD) con CA (agregación de portadora) y MIMO, 3G-HSPA + DC con diversidad Rx, GNSS
Bandas 4G: B1 (2100), B2 (1900), B3 (1800), B4 (1700), B5 (850), B7 (2600), B8 (900), b12 (700), B13 (700), B20 ( 800), B25 (1900), B26 (850), B29 (700), B30 (2300), B41 (2500 / TDD)
Bandas 3G: B1 (2100), B2 (1900), B3 (1800), B4 (1700), B5 (850), B8 (900)
Velocidad máxima de datos: DL 300 Mbps, UL 50 Mbps
GNSS (GPS Glonass Beidou Galileo *): Qualcomm
Factor de forma: módulo M.2 42x30x2,3mm
Tensión de alimentación: 3,3 V nominal
Temperatura de funcionamiento: -40 ° C a + 85 ° C
Control, software y funciones

Opciones de control: En comandos QMI SDK MBIM
Para un control óptimo, se recomienda el QMI SDK
Controladores: Android Linux Windows
Cambie de red en cualquier momento con hasta tres versiones diferentes de firmware certificado a bordo.
Conectores

Conector del sistema: 75/67 posiciones M.2
Conector de antena RF: 3x IPEX MHF4 (RF principal, RF auxiliar, GPS con diagonal de CC)
Las interfaces

1x USB 3,0 y USB de alta velocidad 2,0
1 host de despertador
1 desactivación inalámbrica (RF principal)
1 desactivación inalámbrica (GNSS)
1 reinicio del sistema.
1x encendido/apagado
Control de antena 4X (mezclado con GPIO 1-3)
3x COEX inalámbrico
1 control de potencia dinámico, DPR
3x Config.
1x controlador LED de salida
2x interfaz SIM: 1,8/3V
1 audio digital
Audio

Opcional
Audio digital PCM / I2S
4G: VoLTE
3G: circuito inverso (voz CSFB)
