Descripción

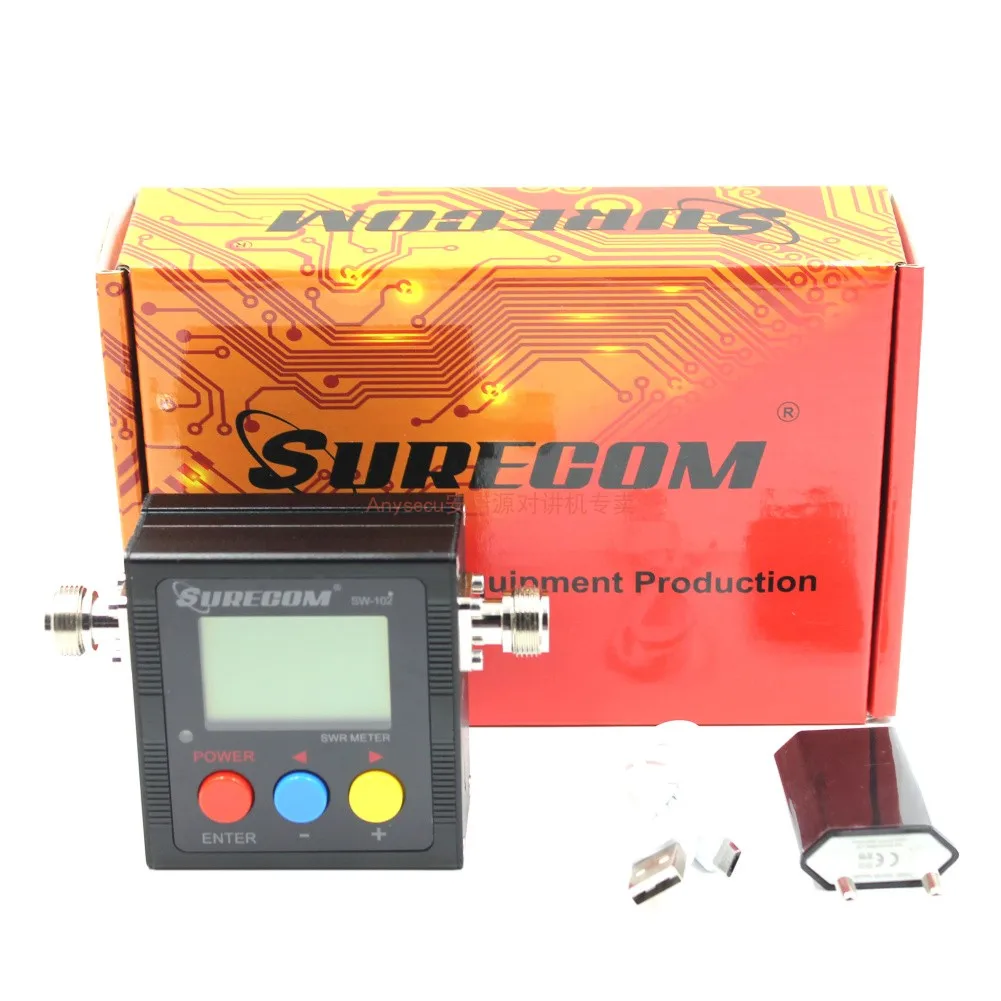

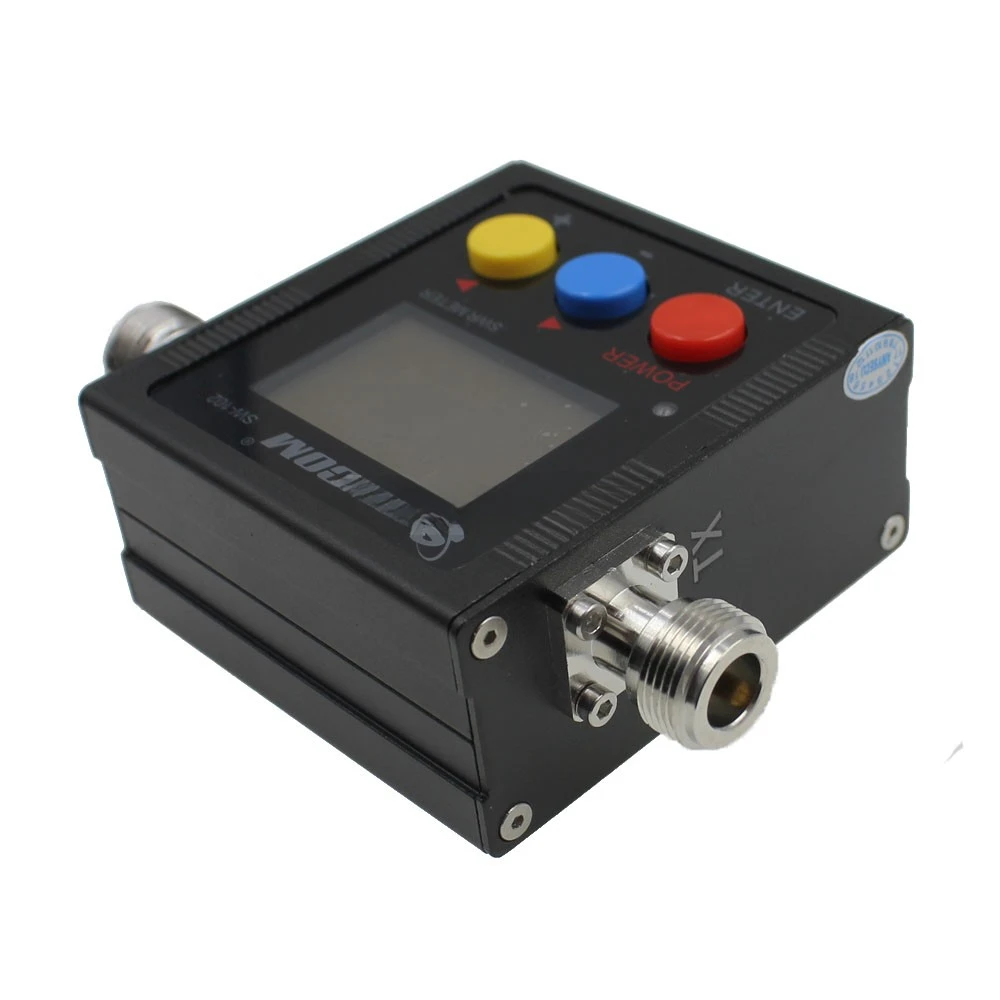

& Nbsp; El instrumento de prueba de antena (100-520 MhzSL16-hembra) tiene dos conectores de transmisión y transferencia para el medidor de onda estacionaria.
Características principales:
VSWR. Lectura digital directa de la potencia delantera y reflejada sin necesidad de calibración.
El rango de potencia máxima medible es de hasta 120W.
La estructura con baja pérdida de inserción (0,3 dB o menos) le permite conectarse permanentemente.
Función de contador de frecuencia
Operaciones visibles: Frecuencia, potencia, SWR, FW, RW
** SL16 (Tipo N) para medir radios portátiles **
Especificación
Rango de prueba de frecuencia: 125-520MHz
Rango de potencia medible: 1-120W
Rango de prueba de V.S.W.R: 1,00 ~ 19,9.
Impedancia: 50 Ω
En respuesta: 0,15 dB(VHF), 0,25 dB(UHF).
Temperatura: 0 ℃ ~ 60 ℃
Apagado automático: 1-9 minutos
Interfaz: Interfaz (de entrada y salida) de la red
Batería: Batería de iones de litio de 3,7 V 600mAh
Cargador de 5V (micro USB)
Código: W76 * H77 * D35mm
Peso: 220g
(No aplicable a transmisión digital *)
Cómo se usa
Encendido/apagado: Presione [Botón Rojo] durante 2 segundos para encender y apagar;

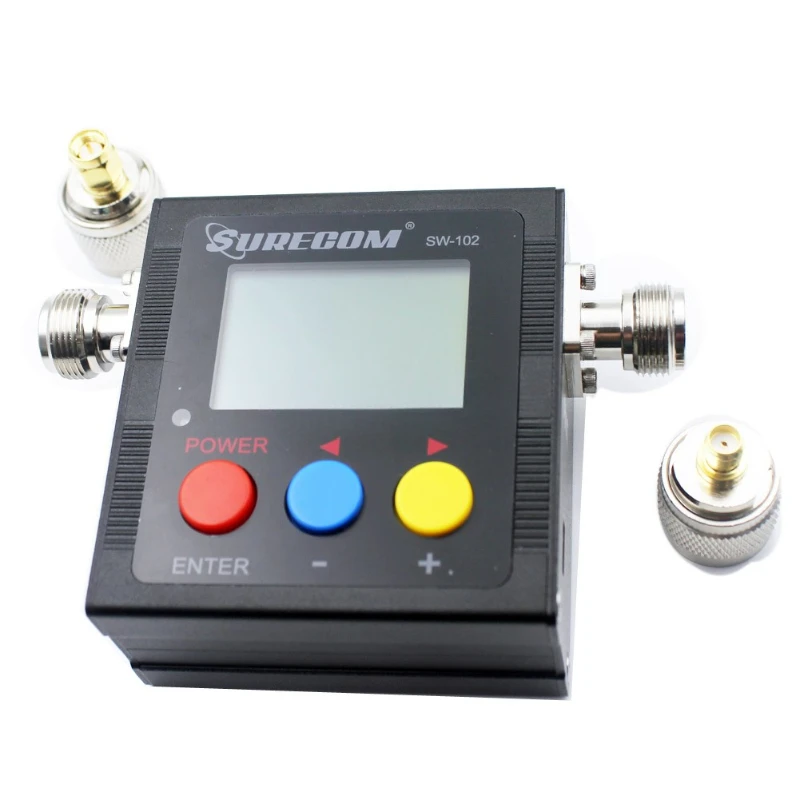

Conecte la salida del transceptor a "TX" y conecte la antena o la carga virtual a "ANT". Si su dispositivo tiene diferentes tipos de conectores, se requiere el adaptador/cable correcto.
(* Se debe usar una carga ficticia para evitar quemar el probador y obtener resultados precisos al probar la fuente de alimentación)
Visualización del menú de funciones:
1) Ajuste de RF adelante %
2) Ajustes. % De recompensa RF
3) Ajustes. Base de tiempo del contador de frecuencia.
4) Ajustes. Potencia RF %
5) Ajuste la luz tenue de la pantalla LCD.
6) ADJ. Tiempo de corte de energía
7)ADJ. Modo de prueba de potencia [0 es 1-10W radio de mano, 5 es 10-100W] radio móvil]
Memoria funcional/preservación:
1. Pulsa el botón "MENÚ"
2. Pulsa F1 [Botón Rojo] [Selecciona 1-6 funciones]
3. el botón azul Presione [ - ], botón amarillo [+]
4. Presione el botón rojo durante 2 segundos
5. Pulsa el botón azul para guardar y salir

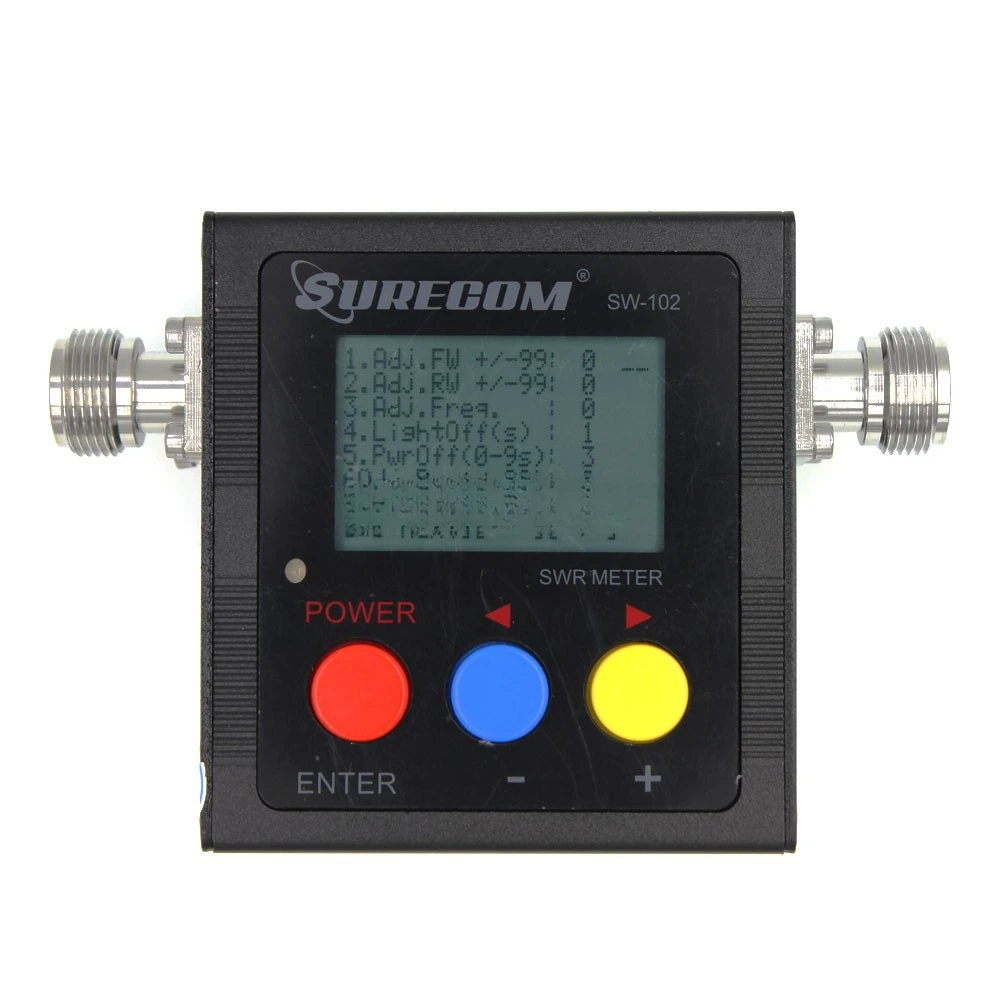

Configuración del menú
1: Nivel de RF "hacia adelante": [a + 99-99]%
2. Nivel RF "inverso": [a + 99-99]%
3: Contador de frecuencias "Base de tiempo: [-99 A + 99]%
4: Finr ajusta el "nivel de potencia de vatios" de RF: [a + 99-99]%
5: LCD DIM [Tiempo de retroiluminación LCD]: "0" está encendido, "1-9" minutos.
6: Apagado: "0" está encendido, "1-9" minutos
