Análisis general del producto
llevo años montando sistemas eléctricos para instalaciones remotas, ya sean campamentos avanzados, vehículos de apoyo o estaciones de alimentación para equipos de comunicación en zona. Durante este tiempo, he probado numerosos interruptores y relés para gestionar el consumo de dispositivos en contextos donde cada miliamperio cuenta. El módulo interruptor bistable SZFYDOSH XL-10AL/XL-10AH me llegó a las manos como alternativa a los relés mecánicos tradicionales y a los mosfets discretos que solía montar yo mismo en placa. Tras probarlo en varias configuraciones reales, puedo compartir una valoración fundamentada.
Estos módulos responden a una necesidad concreta: controlar la alimentación de dispositivos de forma electrónica sin recurrir a interruptores mecánicos que se degradan con el uso. La propuesta es simple pero efectiva. Un toque para encender, otro para apagar. La diferencia entre ambos modelos radica principalmente en el rango de voltaje soportado, siendo el XL-10AL el indicado para sistemas a 5V como Arduino o Raspberry Pi, mientras que el XL-10AH aceita tensiones desde 4.5V hasta 26V, cubriendo aplicaciones en 12V y 24V muy frecuentes en automoción y sistemas industriales portátiles.
Calidad de materiales y construcción

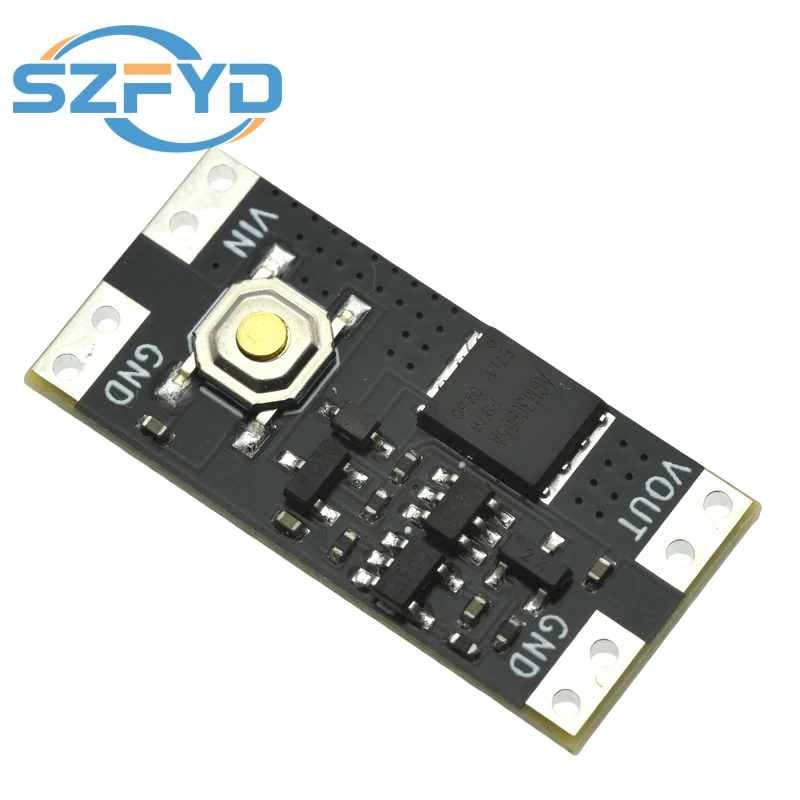

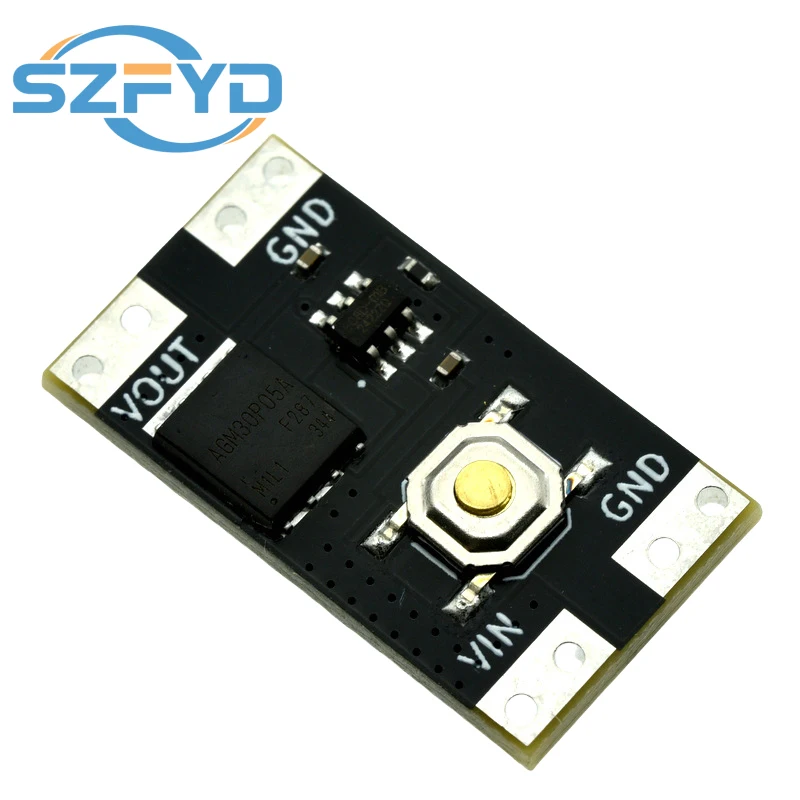

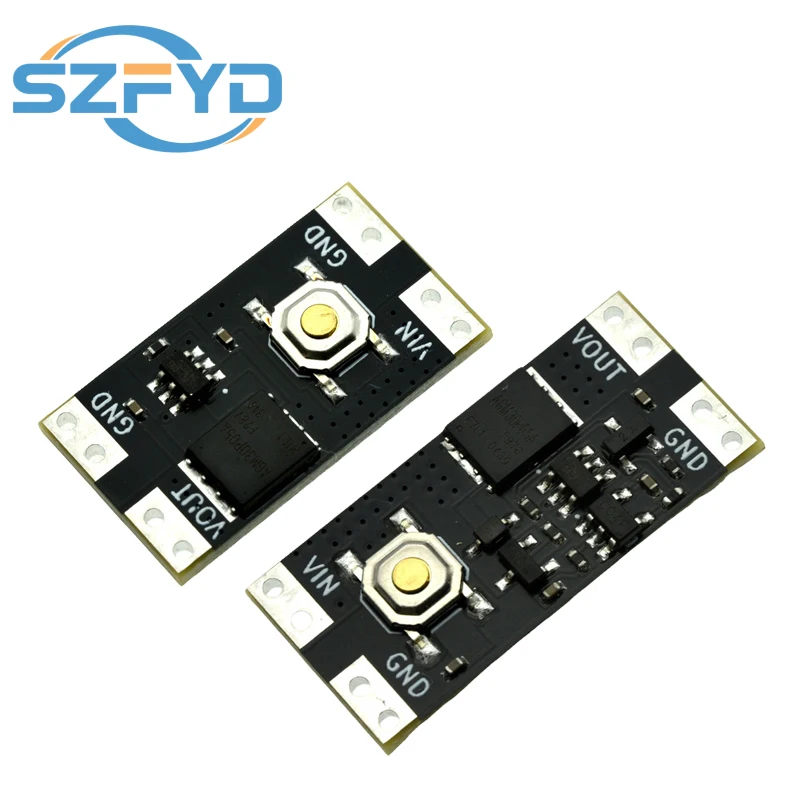

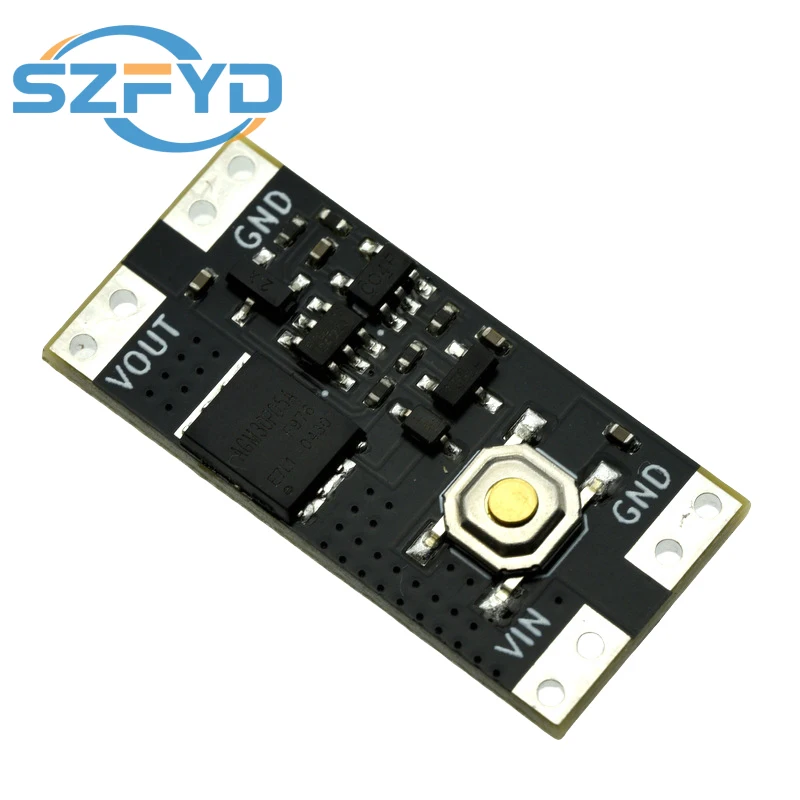

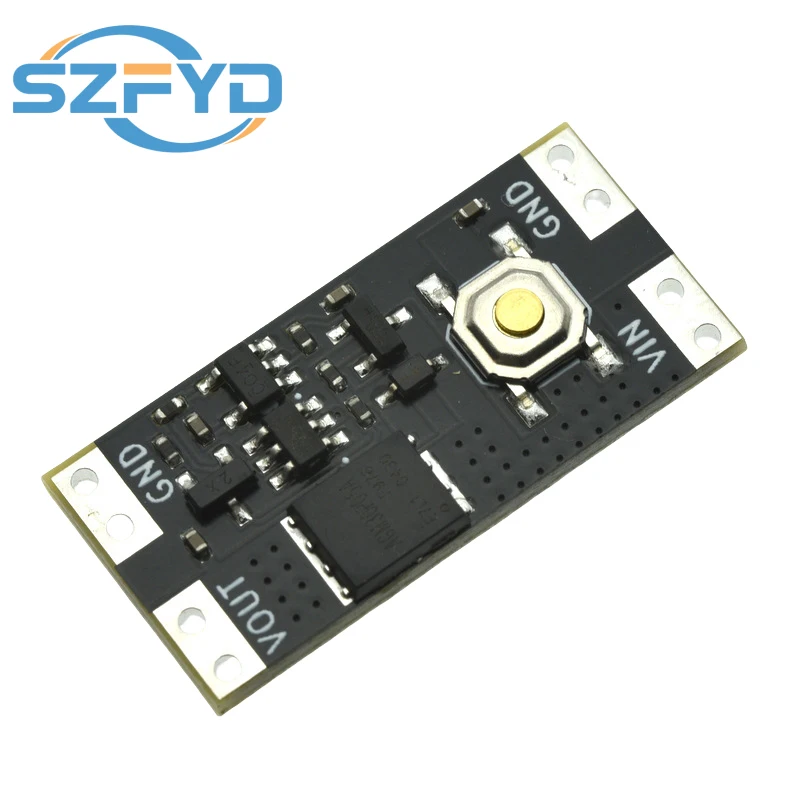

El aspecto físico del módulo denota una fabricación funcional más que premium. Los componentes están soldados de forma correcta y el PCB presenta un acabado estándar pero correcto para uso industrial ligero. Los pads de conexión son suficientemente grandes para soldar cables sin dificultad, aunque personalmente echo en falta unos orificios de montaje más robustos para instalar el módulo en paneles o cajas de protección.
El diseño compacto es genuino. En mis montajes para equipos de comunicación en zona, el espacio siempre es un bien escaso. Poder integrar este interruptor en cajas de dérivation de tamaño reducido sin sacrificar funcionalidad es un valor añadido real. La caída de tensión máxima de 170mV a 10A es moderada, aunque no despreciable en sistemas alimentados por batería donde cada décima de voltio importa.
El consumo en standby es, objetivamente, impresionante. Los 300nA del XL-10AL y 1.3µA del XL-10AH permiten mantener el interruptor conectado permanentemente sin drenar la batería de forma significativa. Esto lo convierte en una opción muy interesante para sistemas solares pequeños o instalaciones donde la eficiencia energética es crítica.
Funcionalidad y rendimiento en campo
He utilizado el XL-10AL en varios proyectos de iluminación LED para campamentos avanzé y el XL-10AH en sistemas de alimentación de equipos de radio en vehículos de apoyo. En ambos casos, el comportamiento ha sido consistente y fiable.
La conexión de botones táctiles externos es directa y funciona sin problemas. Pude montar un panel de control personalizado con botones de mayor tamaño y recorrido táctil, ideal para uso con guantes en condiciones de frío o humedad. Esta posibilidad de externalizar el botón de control es práctica cuando el módulo debe instalarse en zonas inaccesibles pero el interruptor necesita estar al alcance del operador.
El rendimiento a plena carga (10A) genera la caída de tensión mencionada (170mV) y, según las condiciones, algo de calentamiento. En mis pruebas prolongadas a máxima corriente, el módulo se mantiene en temperaturas aceptables siempre que exista algo de ventilación. Ahora bien, en cajas selladas o montajes donde el calor no puede dissiparse, el calentamiento se nota. Recomiendo encarecidamente prévoir algún tipo de disipación pasiva o, al menos, garantizar flujo de aire si se va a trabajar cerca del límite de 10A durante periodos prolongados.
La diferencia entre ambos modelos no es solo el rango de voltaje. El XL-10AH presenta mayor consumo en standby (1.3µA frente a 300nA), lo cual es insignificante en la mayoría de aplicaciones pero relevante si se diseña un sistema alimentado por batería donde cada microamperio está presupuestado.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacaría la eficiencia en standby, que es genuinamente baja comparada con relés mecánicos o soluciones con mosfets discretos. La facilidad de integración con plataformas como Arduino o Raspberry Pi facilita prototipado rápido. El precio contenido lo hace accesible para proyectos amateurs y profesionales por igual.
Como aspectos mejorables, la ausencia de disipador incorporado limita su uso en condiciones de carga elevada sostenida. Los orificios de montaje podrían ser más grandes para instalación mecánica más segura. Y echamos de menos alguna forma de indicación visual del estado (encendido/apagado) integrada en el propio módulo.
En comparación con relés electromecánicos, ofrece silencio de operación y mayor longevidad mecánica. Comparado con soluciones basadas en mosfet discreto, el consumo en standby es inferior y la integración más sencilla para usuarios sin experiencia en diseño de circuitos.
Veredicto del experto
El módulo interruptor bistable SZFYDOSH XL-10AL/XL-10AH cumple su propuesta de valor de forma solvente. Es una herramienta práctica para ingenieros y makers que necesitan control electrónico de alimentación sin complicaciones. Para aplicaciones tácticas o de campo, resulta útil en sistemas de iluminación, automatización de equipos de comunicación o gestión de alimentación de dispositivos portátiles.
No es una solución para cualquier situación. Si necesitas gestionar cargas de más de 10A de forma sostenida o en ambientes de alta temperatura ambiente, este módulo se quedará corto sin refrigeración adicional. Pero para la mayoría de proyectos electrónicos en rango de 5V a 24V, representa una opción funcional y eficiente.
Mi consejo práctico: si lo montas en una caja cerrada, añade algo de masilla térmica entre el módulo y la superficie de montaje para mejorar la dissipación. Y si lo usas con sistemas alimentados por batería, opta siempre por el XL-10AL si tu tensión de trabajo lo permite, ya que los 300nA de standby son prácticamente despreciables frente a los 1.3µA del modelo AH.
En resumen: herramienta útil y bien dimensionada para su propósito. No revoluciona nada, pero resuelve necesidades reales con eficiencia y precio razonable.
