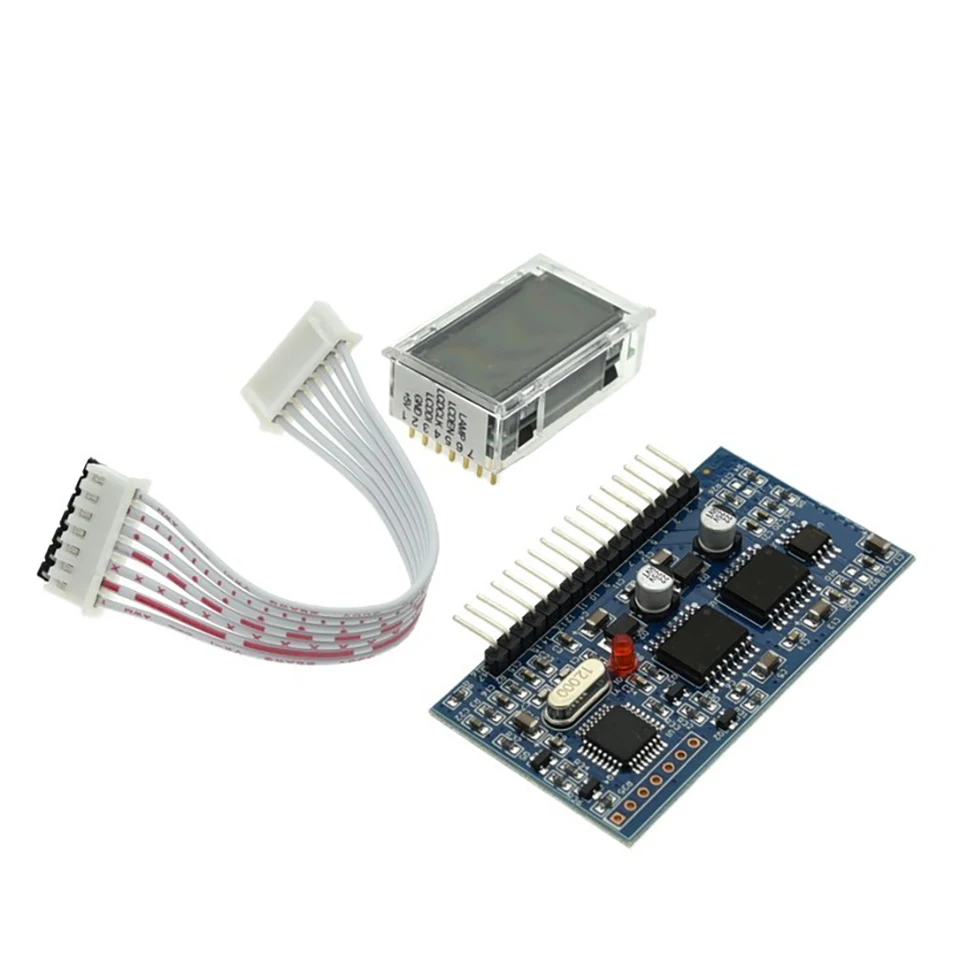

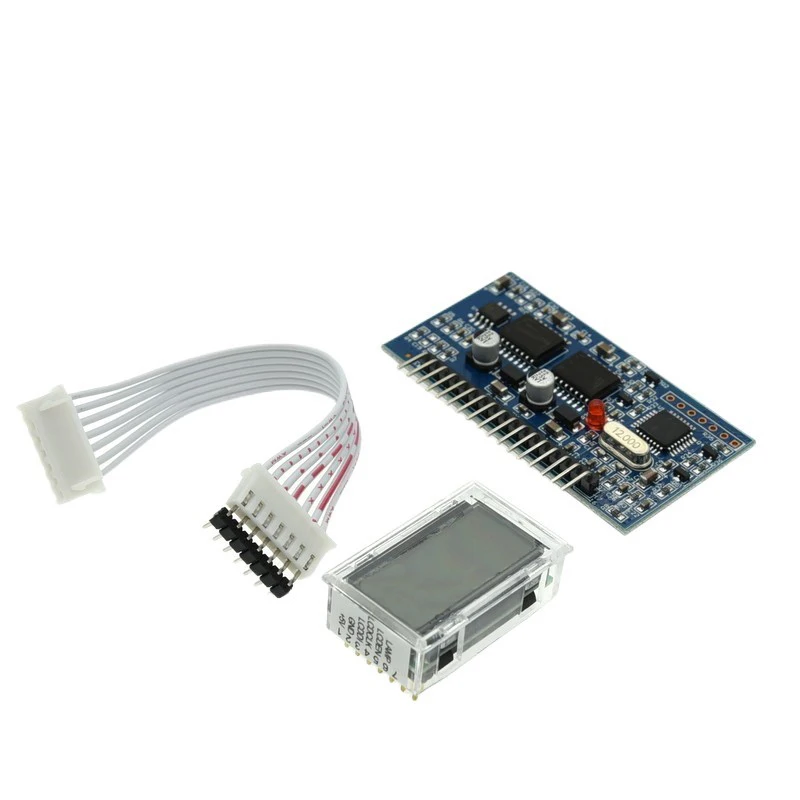

Inversor de onda sinusoidal pura de 5V DC-AC, placa controladora SPWM EGS002, oscilador de cristal de 12Mhz EG8010 + IR2113, módulo de conducción LCD

Chip dedicado inversor de onda sinusoidal pura EG8010

1.Descripción del producto

EG8010 es un chip generador inversor de onda sinusoidal pura digital y completamente funcional con control de zona muerta, que se aplica a la arquitectura de conversión de energía de dos etapas DC-DC-AC o a la conversión de refuerzo del transformador de frecuencia de potencia de una sola etapa DC-AC La estructura, externa de 12MHz Oscilador de cristal, puede realizar el chip dedicado del inversor de onda sinusoidal pura de 50 Hz o 60 Hz con alta precisión, baja distorsión y armónicos.El chip adopta tecnología CMOS e integra funciones como generador sinusoidal SPWM, circuito de control de tiempo muerto, multiplicador de factor de amplitud, circuito de arranque suave, circuito de protección, interfaz de comunicación serie RS232 y módulo controlador LCD serie 12832.

2.Características del producto

* Fuente de alimentación única de 5V

* Configuración de pines 4 tipos de frecuencia de salida de onda sinusoidal pura: frecuencia fija de onda sinusoidal pura de 50 Hz frecuencia fija de onda sinusoidal pura de 60 Hz frecuencia de onda sinusoidal pura de 0 a 100 Hz frecuencia de onda sinusoidal pura ajustable

* Modulación unipolar y bipolar

* Control de zona muerta independiente, configuración de pines 4 tipos de tiempo de zona muerta: 300nS tiempo de zona muerta 500nS tiempo de zona muerta 1,0uS tiempo de zona muerta 1,5uS tiempo de zona muerta

* Oscilador de cristal externo de 12MHz

* Frecuencia portadora PWM 23,4 KHz

* Procesamiento en tiempo real de retroalimentación de voltaje, corriente y temperatura

* Funciones de protección contra sobretensión, subtensión, sobrecorriente y sobrecalentamiento

* El tiempo de respuesta del modo de inicio suave de configuración del pin es 1S

* Comunicación serie para configurar el voltaje de salida, la frecuencia y otros parámetros

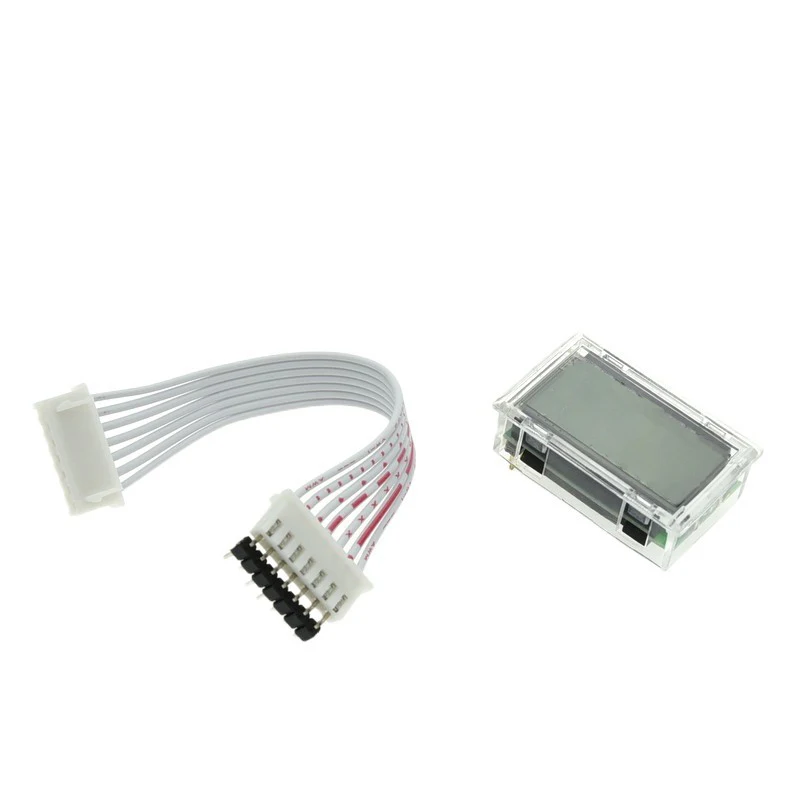

* El módulo LCD del puerto serie externo 128*32 muestra el voltaje, la frecuencia, la temperatura, la corriente y otra información del inversor.

3.Áreas de aplicación

* Inversor monofásico de onda sinusoidal pura

* Inversor de potencia fotovoltaica

* Inversor de energía eólica

* Sistema UPS de suministro de energía ininterrumpida

* Sistema generador digital

* SI fuente de alimentación

* Controlador de velocidad del motor monofásico

* Inversor monofásico

* Atenuador de onda sinusoidal

* Regulador de onda sinusoidal

* Generador de onda sinusoidal
