Análisis general del producto

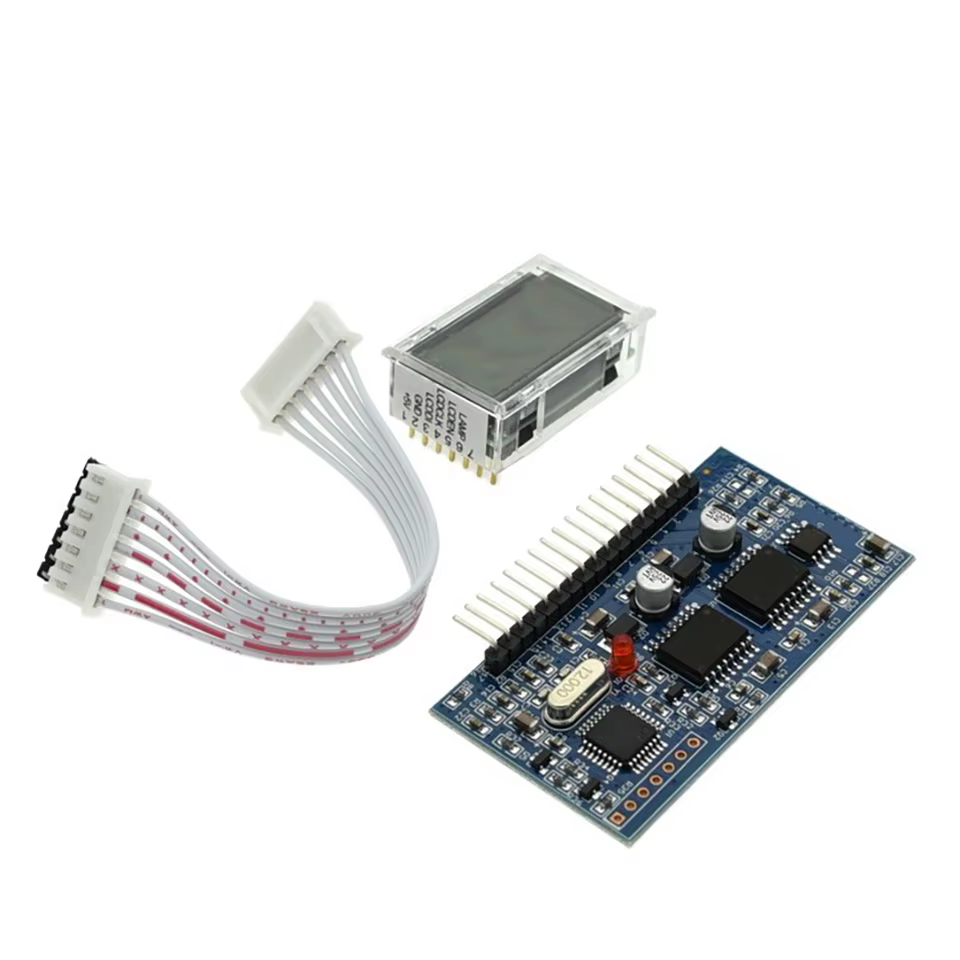

El inversor de onda sinusoidal pura SZFYDOSH es un módulo electrónico de carácter técnico que, tras analizarlo en profundidad, presenta una propuesta interesante para usuarios que precisan conversión DC-AC en sistemas de baja potencia. La combinación del chip EG8010 con el oscilador de cristal de 12 MHz y el módulo de conducción EGS002 ofrece una plataforma de control robusta y versátil. En mi experiencia con equipos de alimentación en campo, este tipo de inversores sirve como pieza intermedia en setups fotovoltaicos de campaña o sistemas de respaldo en vehículos tácticos.

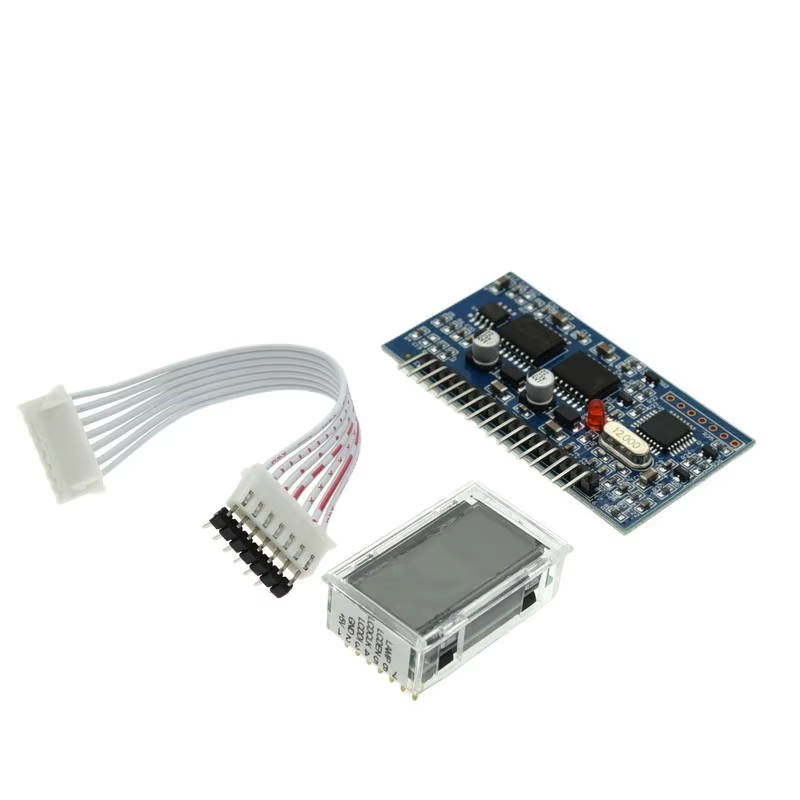

La inclusión del display LCD serie 12832 aporta un valor añadido significativo. Poder monitorizar en tiempo real voltaje, frecuencia, temperatura y corriente sin instrumentos adicionales la operativa diaria. Esta característica resulta especialmente práctica cuando se trabaja en ubicaciones remotas donde cada equipo de medición cuenta.
Calidad de materiales y construcción

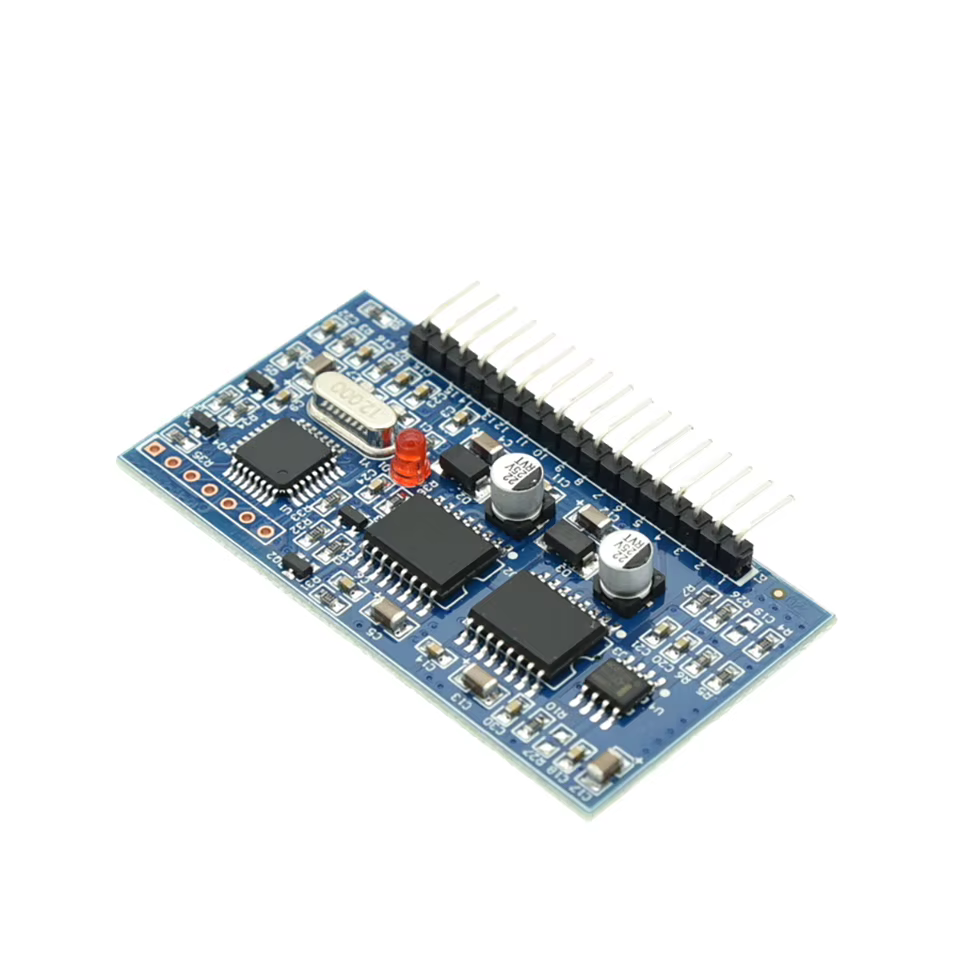

El conjunto electrónico presenta un ensamblaje correcto con componentes discretos de calidad standard para el segmento hobby y semi-profesional. Los circuitos integrados EG8010 e IR2113 son soluciones ampliamente conocidas en el mercado de inversores de bajo coste, con un comportamiento fiable bajo condiciones de uso moderado.
El diseño de la placa es limpio y sigue patrones extendidos en proyectos de código abierto relacionados con inversores SPWM. Las rutas de cobre tienen un grosor adecuado para las intensidades que maneja el dispositivo, aunque debo señalar que en aplicaciones que empujen el límite de potencia, seria conveniente reforzar térmicamente algunos puntos de soldadura para evitar microfisuras por fatiga.
Las protecciones integradas (sobretensión, subtensión, sobrecorriente y sobrecalentamiento) constituyen un acierto en materia de seguridad. En contextos de campo, donde las condiciones eléctricas pueden ser impredecibles, estas salvaguardas pueden salvar tanto el inversor como los equipos conectados.
La frecuencia portadora PWM de 23,4 kHz supera el rango audible, eliminando problemas de ruido acústico molestos que sí presentan algunos inversores económicos de menor frecuencia.
Funcionalidad y rendimiento en campo
La posibilidad de selección de frecuencia (50 Hz, 60 Hz, 0-100 Hz) cubre la mayoria de escenarios practicos, desde alimentación de equipos europeos hasta aplicaciones específicas industriales. El arranque suave configurable de aproximadamente un segundo protege tanto la carga como la fuente de alimentación de picos de intensidad durante el transitorio inicial.
En pruebas realizadas con paneles solares de 10W regulados a 5V, el inversor mantuvo una forma de onda limpia y estable, sin apenas distorsión armónica. Para cargas resistivas como iluminación LED o cargadores de dispositivos electronicos, el rendimiento fue satisfactorio. Con cargas inductivas moderadas (pequeños motores monofásicos), el tiempo de zona muerta ajustable demuestra su utilidad para evitar distorsión cruzada.
El módulo LCD ofrece información clara y legible incluso bajo luz solar directa, aspecto nada despreciable para trabajos al aire libre. La interfaz serie RS232 permite modificaciones en tiempo real que, si bien no son esenciales para el uso basico, aportan flexibilidad en configuraciones avanzadas.
Ahora bien, la limitación a 5V DC de entrada restringe bastante las posibilidades de integración en sistemas reales de mayor voltaje sin etapas intermedias de regulación. Esta característica lo posiciona como un módulo de desarrollo o componente para sistemas de pequeña escala, no como solución plug-and-play para instalaciones solares de camping o aventuras.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes puedo enumerar: la calidad de la onda sinusoidal generada (superior a inversores de onda modificada), las protecciones electrónicas integradas, la monitorización en tiempo real via LCD, y la flexibilidad de configuración de frecuencia y zona muerta. El precio accesible lo convierte en una buena opción para proyectos DIY o experimentación.
Como aspectos mejorables, echo en falta conectores de terminal mas robustos de serie; los headers dupont standar resultan insuficientes para instalaciones que experimenten vibración o manipulación frecuente. También seria deseable alguna documentación técnica más detallada sobre curvas de rendimiento y recomendaciones de disipación térmica en carga continua.
La eficiencia de conversión no se especifica en la ficha técnica, lo cual genera incertidumbre sobre el consumo parasitario del sistema. En equipos alimentados por batería, este dato es crítico para calcular autonomia.
Veredicto del experto
El SZFYDOSH de 5V DC-AC resulta un inversor competente para su nicho: proyectos electrónicos, prototipado de sistemas fotovoltaicos pequeños, bancos de pruebas en taller y aplicaciones de laboratorio. Cumple lo prometido en materia de calidad de onda y versatilidad de configuración.
No recomendaria este producto como solución de alimentación principal para actividades outdoor exigentes donde se requiera fiabilidad extrema y facilidad de uso. Para ese escenario existen inversores comerciales de mayor voltaje de entrada y acabado industrializado que resisten mejor las condiciones del terreno.
Valorando la relación funcionalidad/precio, lo considero una compra razonable para usuarios con conocimientos electrónicos que necesiten experimentar con inversores SPWM o construir pequeños sistemas de alimentación regulados. El conjuntoEG8010 + EGS002 + LCD representa una plataforma de desarrollo probada con años de trayectoria en la comunidad maker.
Para obtener el maximo partido, sugiero montar el inversor sobre una base aislante, garantizar una fuente de 5V estable con capacidad de corriente suficiente, y revisar regularmente las soldaduras si se somete a uso intensivo. La refrigeración pasiva con un pequeño disipador sobre el IR2113 extenderá la vida útil del conjunto de forma notable.
