Análisis de Experto
Experto verificado
Análisis general del producto
El KA2284 es un móduloindicador de nivel de voltaje que lleva años circulando en el mercado de componentes electrónicos, especialmente entre quienes nos dedicamos a proyectos de electrónica básica y prototipado. Se trata de un circuito integrado especializado en mostrar visualmente niveles de señal mediante un array de LEDs, funcionando como indicador de volumen o medidor de tensión de batería según la aplicación que le demos.
Calidad de materiales y construcción

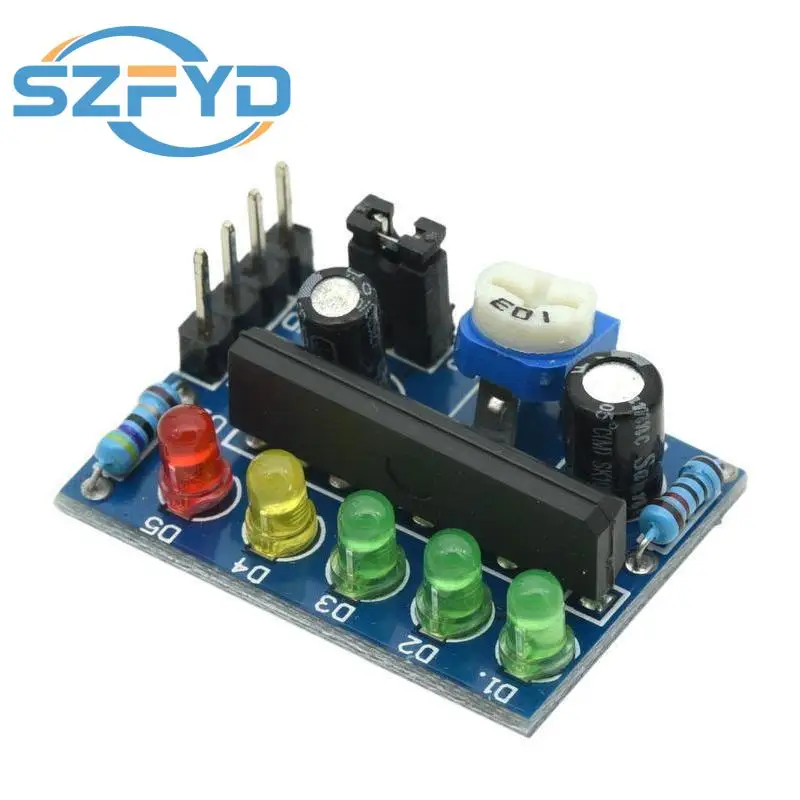

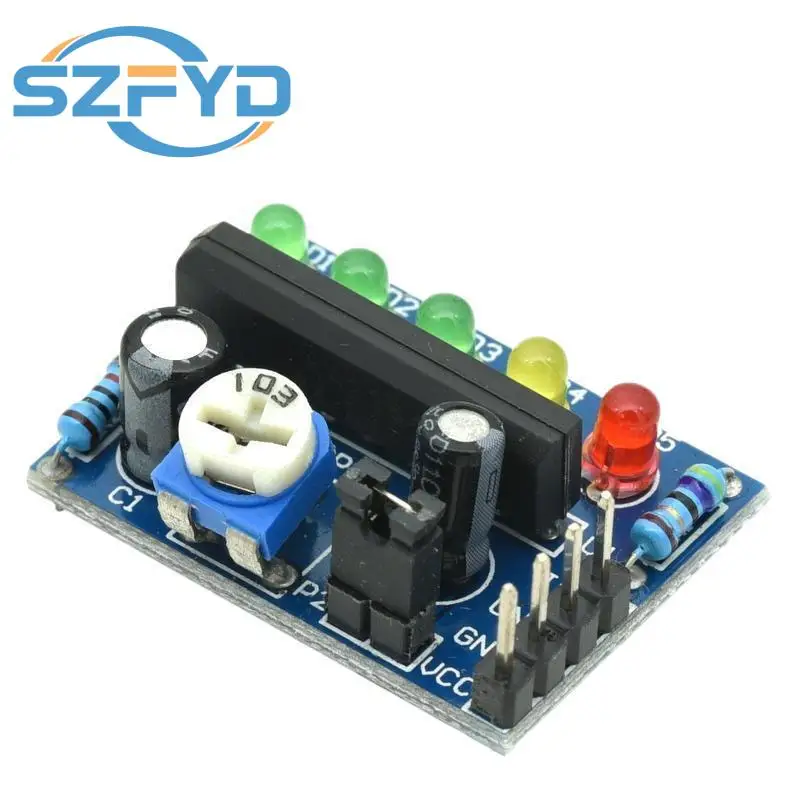

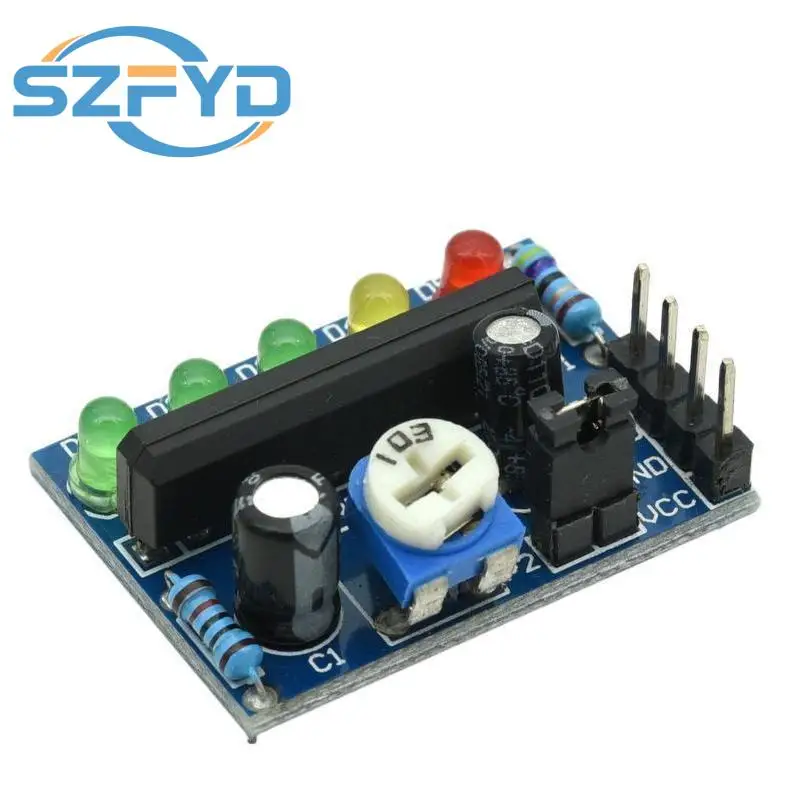

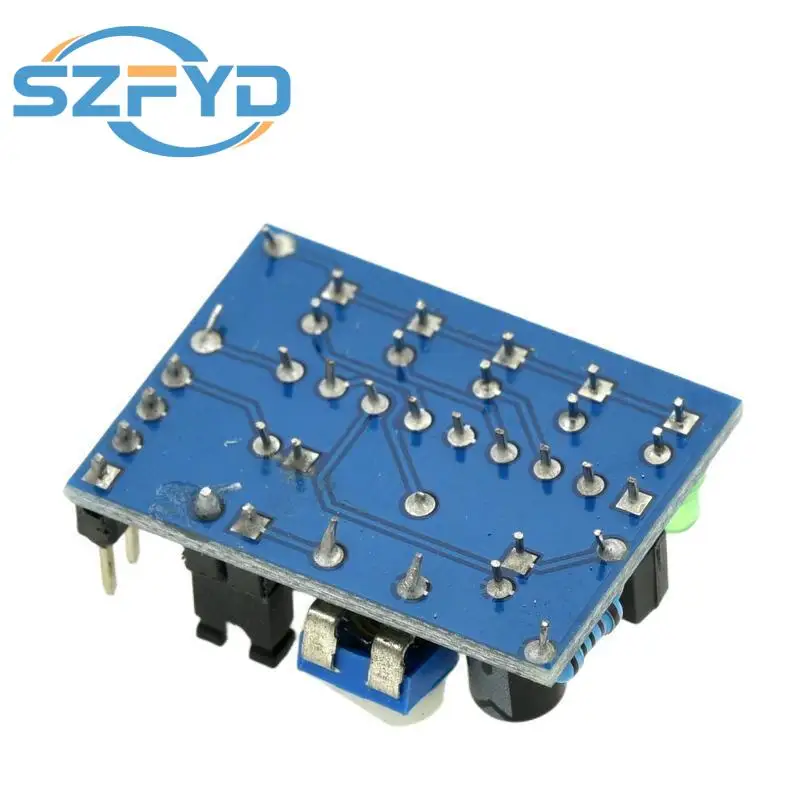

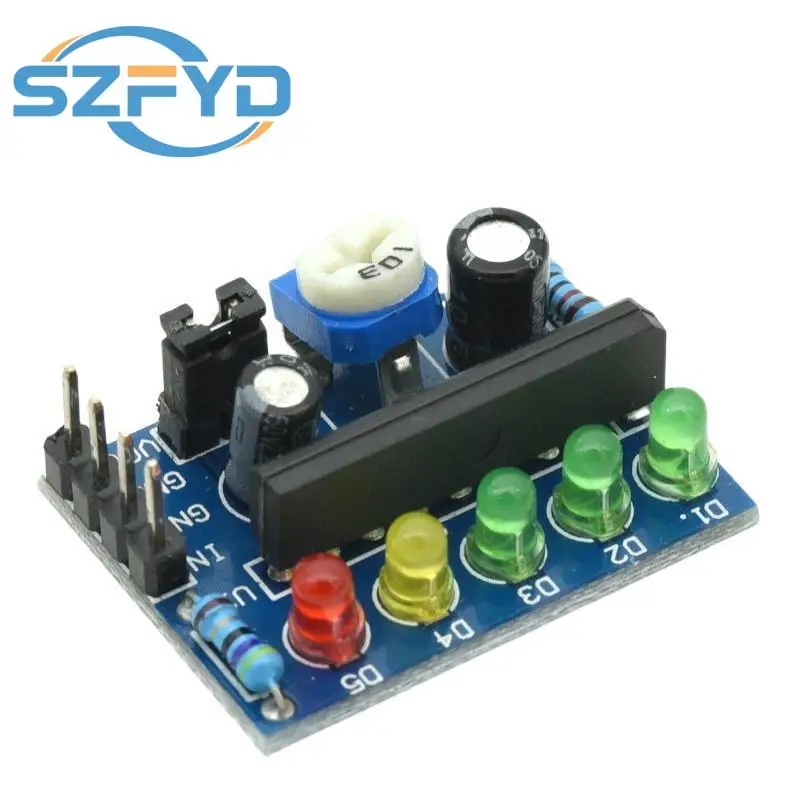

La placa PCB viene con unas dimensiones reducidas de 29,7 × 21,4 mm, lo cual la hace bastante práctica para integrar en proyectos donde el espacio es limitado. El potentiometro integrado permite ajustes finos del punto de activación de cada LED, algo que se agradece cuando necesitamos calibrar el indicador para una aplicación concreta.
El chip KA2284 en sí es un circuito analógico lineal, lo que significa que no requiere programación ni microcontroladores externos para funcionar. Esto simplifica enormemente su implementación, pero también limita sus posibilidades comparado con soluciones digitales que podemos programar directamente con Arduino o ESP32.
En cuanto a la calidad de los componentes, lo que he observado en las unidades que he manejado es correcta para el precio-range en el que se mueve este tipo de módulo. Los LEDs rojo y verde típicos cumplen su función, aunque la respuesta visual podría ser más luminosa en condiciones de alta luminosidad ambiental.
Funcionalidad y rendimiento en campo
El rango de alimentación entre 3,5V y 12V cubre las tensiones típicas de baterías commonly utilizadas en proyectos portátiles, incluyendo baterías de litio de una celda (3,7V nominal) cuando están completamente cargadas. La posibilidad de trabajar tanto con señales AC como DC mediante el puente interno aporta versatilidad.
En la práctica, para usarlo como tester de baterías, hay que tener en cuenta que el módulo muestra la de entrada directamente, no el porcentaje de carga restante. Es decir, nos da una lectura visual de la tensión, no un porcentaje de batería como mostraría un medidor de carga inteligente. Esto requiere interpretar los valores: una batería de litio completamente cargada andará por los 4,2V, mientras que descargada estará cerca de los 3V.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacaría la facilidad de uso -conectar, alimentar y ajustar el potenciómetro es suficiente- y su precio contenido que lo hace accesible para proyectos amateurs. El formato compacto facilita la integración en cajas o equipos personalizados.
Como aspectos mejorables, echo de menos una versión con lebih banyak LEDs para una resolución más fina del indicador. También sería útil que incluyera alguna protección contra inversión de polaridad, ya que un conexionado incorrecto puede dañar el integrado rápidamente. El potenciometro de ajuste es bastante sensible, lo que dificulta conseguir una calibración precisa a la primera.
Veredicto del experto
Es una herramienta útil para proyectos básicos de visualización de tensiones o niveles de señal, pero no es una solución profesional para mediciones precisas. Cumple su función de indicador visual sin pretensiones, ideal para quienes buscan algo sencillo y económico sin complicarse con programación. Para aplicaciones más exigentes, recomienda considerar soluciones digitales con microcontrolador que permitan calibraciones más precisas y funcionalidades adicionales.
